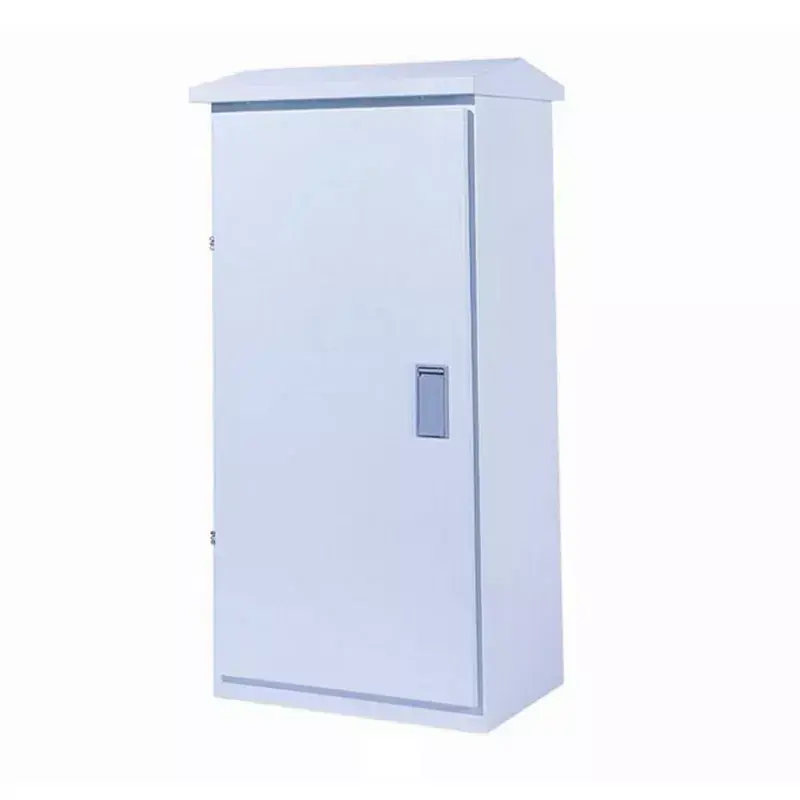

Gabinete de energia à prova d'água para exterior XL-21

Bombas elétricas externas, ventiladores, britadores e outros equipamentos elétricos, a segurança da distribuição de energia afeta diretamente o progresso da produção. No entanto, os gabinetes de energia internos comuns simplesmente não conseguem se adaptar ao ambiente externo - quando colocados ao ar livre, eles ficam molhados e enferrujam em pouco tempo. A erosão causada pelo vento e pela chuva também causará danos aos componentes internos, tornando-os incapazes de suportar grandes circuitos de energia de corrente. Falhas e paradas frequentes não apenas aumentam os custos de manutenção, mas também atrasam o cronograma de construção. O gabinete de energia externo à prova d'água XL-21 foi projetado especificamente para fonte de alimentação externa, abordando esses pontos problemáticos e fornecendo garantias de distribuição de energia estável e segura para equipamentos de energia externos.

Especificações Técnicas

Design à prova d'água IP54

Aderimos estritamente ao padrão de proteção IP54, combinando uma cobertura inclinada à prova de chuva com uma tira de borracha de vedação de alta densidade ao redor da moldura da porta para formar uma barreira dupla à prova d'água. Isso pode efetivamente impedir a entrada de respingos de água da chuva e vapor de água. Mesmo em situações externas com chuva forte, pode garantir que os componentes internos de energia permaneçam secos e livres de água, garantindo o funcionamento estável do equipamento elétrico e atendendo aos requisitos das normas de proteção externa.

Alta capacidade de carga de corrente

O gabinete de energia externo à prova d'água XL-21 suporta uma corrente nominal que varia de 100A a 630A. É equipado com barramentos de cobre de grande porte e espessados, apresentando grande capacidade de condução de corrente e baixo aumento de temperatura. Ele pode facilmente fornecer distribuição de energia para equipamentos de grande porte, como grandes bombas de água externas, ventiladores, trituradores, etc., atendendo aos requisitos de circuitos de energia ultragrandes e garantindo a operação estável do equipamento a longo prazo. É adequado para cenários de uso de alta corrente de nível industrial.

Resistente a impactos e durável

Usamos placas de aço laminadas a frio espessadas ou materiais de aço inoxidável 304 (as escolhas podem ser feitas conforme necessário). O gabinete possui alta resistência, é resistente ao impacto e à força de impacto. Mesmo em cenários propensos a choques e impactos, como canteiros de obras e minas, ele não se deformará ou será danificado facilmente. É durável e duradouro, capaz de se adaptar a ambientes externos agressivos, como exposição solar e corrosão por muito tempo. Está em conformidade com os padrões anticorrosivos de nível C4 e pode resistir à erosão de ambientes altamente corrosivos.

Adaptação de pouso

Ele adota um design de pouso padrão e pode ser colocado diretamente no solo ou plataforma externa sem quaisquer procedimentos complexos de instalação. É compatível com todos os componentes de potência convencionais. Seja para instalação de um novo cenário ou substituição da antiga caixa de energia externa, ela pode ser adaptada diretamente sem a necessidade de modificações na fiação, reduzindo significativamente o tempo de construção e os custos de instalação.

Projeto detalhado

A Junray Electrical atribui grande importância ao refinamento meticuloso de seus produtos. Da proteção central ao uso diário, cada design do gabinete de energia à prova d'água para exteriores XL-21 é adaptado para atender aos requisitos de distribuição de energia externa. Com qualidade, constrói uma linha de defesa segura. A cobertura inclinada à prova de chuva é combinada com um beiral à prova de chuva dedicado, orientando a água da chuva a fluir rapidamente e evitando que ela penetre no interior do gabinete. As tiras de borracha de alta densidade totalmente seladas bloqueiam efetivamente o vento, o vapor de água e a poeira, melhorando o desempenho à prova d'água e à prova de poeira. Os barramentos de cobre grossos e grandes garantem uma transmissão estável de altas correntes e reduzem a perda de calor. A espessa trava de segurança antirroubo evita efetivamente o roubo de eletricidade e danos maliciosos, fornecendo proteção abrangente para segurança no uso de energia externa, ao mesmo tempo que considera praticidade e segurança.

Cenários aplicáveis

Com excelente desempenho de proteção, grande capacidade de transporte de corrente e características de durabilidade, o gabinete de energia à prova d'água para exterior XL-21 é amplamente aplicável a vários cenários de distribuição de energia externa, atendendo com precisão às necessidades de diferentes indústrias. Em cenários de bombas de água externas, é adequado para distribuição de energia de bombas de esgoto externas, bombas de abastecimento de água e bombas de irrigação, garantindo a operação estável dos sistemas de abastecimento de água e irrigação; em cenários de ventiladores externos, é adequado para distribuição de energia de ventiladores externos e compressores de ar, garantindo o bom funcionamento dos equipamentos; em cenários de energia em canteiros de obras, é adequado para equipamentos de energia externos e distribuição temporária de energia em canteiros de obras, apresentando durabilidade e facilidade de instalação; em cenários de equipamentos de mineração, é adequado para distribuição de energia de britadores externos e equipamentos de peneiramento em minas, protegendo contra ambientes agressivos; em cenários de fábrica ao ar livre, é adequado para distribuição de energia em oficinas de fábrica ao ar livre e linhas de produção abertas, garantindo um progresso suave da produção.

Perguntas frequentes

P: O nível de proteção IP54 pode suportar clima chuvoso?

R: O gabinete de energia à prova d'água para exterior XL-21 tem um nível de proteção IP54. Pode prevenir eficazmente a entrada de respingos de água da chuva e vapor de água. É equipado com teto inclinado à prova de chuva e tiras de borracha totalmente vedadas. Mesmo exposto a fortes chuvas ao ar livre, pode garantir que os componentes internos não fiquem úmidos ou encharcados, garantindo o funcionamento normal do equipamento elétrico e atendendo aos requisitos das normas de proteção externa.

P: Quais opções estão disponíveis para o material do gabinete?

R: O material do gabinete pode ser aço laminado a frio com revestimento em pó ou aço inoxidável 304. Ambos os materiais possuem características de resistência ao impacto e durabilidade. Entre eles, o aço inoxidável 304 possui maior desempenho anticorrosivo e pode se adaptar perfeitamente a ambientes agressivos, como minas e praias. Ele também está em conformidade com os padrões anticorrosivos de nível C4 e pode resistir à erosão de ambientes altamente corrosivos e não é propenso a ferrugem ou danos.

P: Precisamos religar ao substituir a caixa antiga?

R: Não, este produto é compatível com todos os componentes de energia convencionais e é dimensionado para caber em caixas de energia externas comuns. Quer se trate de uma nova instalação ou substituição de uma caixa antiga, pode ser diretamente compatível sem a necessidade de modificar a fiação original. A instalação é conveniente e economiza tempo de construção.

P: A corrente nominal pode ser personalizada?

R: Sim, a faixa de corrente nominal é de 100A a 630A. A personalização é suportada. Fornecemos barramentos de cobre de grande porte com grande capacidade de transporte de corrente, que podem atender perfeitamente aos requisitos de distribuição de energia de grandes equipamentos de energia, como grandes bombas de água e trituradores externos. É adequado para cenários de uso de alta corrente de nível industrial.

Estudo de caso de modernização

I. Visão Geral do Projeto

Este projeto envolve a melhoria paisagística e renovação de um parque municipal urbano. O local apresenta cargas de alta potência – como conjuntos de bombas de fontes musicais em grande escala, iluminação paisagística, equipamentos de exaustão externos e bombas de irrigação – com todos os equipamentos de energia instalados ao ar livre perto do lago, dentro de cinturões verdes e em áreas abertas. Os gabinetes de energia internos padrão originais e os gabinetes simples de chapa metálica não tinham proteção adequada contra entrada; eles não suportavam a exposição à chuva, luz solar intensa, alta umidade e névoa corrosiva do lago. Mau funcionamento frequente - incluindo entrada de água, disparo de disjuntor induzido por umidade, corrosão de terminais e desligamentos de equipamentos - perturbava gravemente os sistemas paisagísticos do parque e representava riscos de choque elétrico e incêndios elétricos.

Para garantir a operação segura e de longo prazo de equipamentos de energia externos pesados, todas as unidades foram substituídas por gabinetes de distribuição de energia externos XL-21 à prova de chuva e resistentes à corrosão. Esses gabinetes lidam com distribuição centralizada de energia, proteção contra sobrecarga e curto-circuito e controle local para bombas de alta potência, iluminação e equipamentos paisagísticos, garantindo a operação estável durante todo o ano dos sistemas paisagísticos do parque.

II. Problemas pré-retrofit

Proteção inadequada e entrada frequente de água durante a chuva: Os gabinetes internos padrão não possuíam capas de chuva e impermeabilização de dupla camada; chuva e névoa penetraram nos gabinetes, causando curtos-circuitos induzidos por umidade e disparos de disjuntores e contatores.

Corrosão severa devido à alta umidade perto do lago: Os altos níveis de umidade do lago e as flutuações diurnas significativas de temperatura fizeram com que os gabinetes de ferro padrão enferrujassem e descascassem rapidamente; placas de base enferrujadas expuseram componentes elétricos energizados.

Incapacidade de lidar com cargas externas pesadas: gabinetes antigos e simples apresentavam layouts internos desorganizados e baixa capacidade de transporte de corrente; bombas de alta potência frequentemente apresentavam superaquecimento, conexões soltas e desligamentos durante a inicialização e operação.

Falhas de controle causadas por condensação e acúmulo de água: A condensação interna significativa resultante de flutuações de temperatura causou mau funcionamento de relés e circuitos de controle, levando à operação irregular de sistemas de fonte e iluminação.

Elevados riscos operacionais e taxas de falhas: As frequentes quebras de equipamento e cortes de energia para manutenção perturbaram o apelo visual do parque e resultaram em custos de operação e manutenção consistentemente elevados. III. Plano de Configuração de Equipamentos

Para atender às demandas do ambiente externo do parque municipal – caracterizado por alta umidade, condições corrosivas e cargas de energia pesadas – o local é equipado com gabinetes de distribuição de energia externos padronizados XL-21 à prova de chuva. Essas unidades apresentam uma estrutura reforçada à prova d'água e fornecem saída de energia multicircuito centralizada, controle local de partida/parada, proteção contra sobrecarga e curto-circuito e recursos de isolamento de falhas.

Especificações do equipamento principal

Modelo: XL-21 Gabinete de distribuição de energia externo à prova de chuva e resistente à corrosão

Sistema aplicável: sistema de distribuição de energia de baixa tensão 380V/220V

Classificação de proteção: IP55 (à prova de chuva, à prova de poeira, resistente à condensação; suporta exposição solar externa e umidade)

Estrutura do gabinete: Design à prova de chuva de porta dupla, cobertura superior contra chuva e prensa-cabos inferiores à prova d'água

Material e acabamento: Placa de aço laminada a frio espessada com revestimento eletrostático em pó e tratamento anticorrosivo/antiferrugem; adequado para ambientes corrosivos e de alta umidade à beira de lagos

Configuração interna: Chave principal + disjuntores de derivação múltipla, contatores CA, proteção contra sobrecarga térmica, blocos de terminais e sistema de aterramento

Funções de controle: Partida/parada local para bombas de água e ventiladores, proteção contra sobrecarga, proteção contra curto-circuito e isolamento de energia acionado por falha

Método de instalação: Piso externo ou montagem em parede elevada para evitar a imersão devido ao acúmulo de água no nível do solo

4. Destaques de construção e aplicação

A estrutura à prova d'água de camada dupla evita completamente a entrada de água: apresenta uma porta externa à prova de chuva e uma porta interna selada, combinada com uma cobertura de chuva superior e prensa-cabos inferiores à prova d'água, para resistir totalmente à chuva forte e à névoa à beira do lago, garantindo que o interior permaneça permanentemente seco.

Resistente à corrosão e às intempéries para condições externas adversas: O revestimento em pó anticorrosivo espessado oferece resistência aos raios UV, umidade, névoa salina e umidade; garante que não haja ferrugem, deformação ou descascamento do revestimento durante o uso externo de longo prazo.

Alta capacidade de energia para serviços pesados: O gabinete padrão XL-21 apresenta uma estrutura compacta, alta capacidade de transporte de corrente e excelente dissipação de calor; projetado especificamente para conjuntos de bombas de alta potência e equipamentos elétricos externos para eliminar superaquecimento ou conexões soltas.

Múltiplas proteções elétricas garantem segurança operacional: Proteção abrangente contra curtos-circuitos, sobrecargas, perda de fase e sobrecargas térmicas; o isolamento independente de falhas de circuito único garante que a operação de outros equipamentos permaneça inalterada. Layout organizado e operação e manutenção convenientes: fiação interna organizada, configuração em camadas e zonas e rotulagem clara tornam a manutenção, a solução de problemas e a expansão futura da capacidade extremamente fáceis.

V. Desempenho Operacional Após Retrofit

Resolução completa de falhas relacionadas à umidade: Apesar das fortes chuvas sazonais e da condensação causada pelas flutuações diurnas de temperatura, o interior do gabinete permanece seco e livre de poeira, sem tropeços ou curtos-circuitos devido à umidade.

Operação estável do equipamento sem tempo de inatividade: Bombas de fontes, iluminação paisagística e equipamentos de irrigação iniciam e param suavemente; não houve paralisações ou mau funcionamento inexplicáveis ​​ao longo do ano, garantindo operações paisagísticas consistentes e compatíveis.

Integridade intacta do invólucro: Apesar da operação de longo prazo no ambiente de alta umidade à beira do lago, o invólucro não apresenta ferrugem, pintura descascada ou deformação, mantendo excelentes condições estruturais e estéticas.

Eliminação de riscos de segurança elétrica: O isolamento totalmente fechado garante que não haja partes energizadas expostas, evitando efetivamente riscos de vazamento, choque elétrico e incêndios elétricos.

Redução significativa nos custos de O&M: O equipamento apresenta uma taxa de falhas extremamente baixa, eliminando a necessidade de reparos frequentes ou substituições de peças e reduzindo drasticamente a carga de trabalho de O&M.

VI. Resumo do caso

O gabinete de distribuição de energia externo à prova de chuva (modelo externo XL-21) é um equipamento especializado projetado para paisagens municipais, estações de bombeamento externas, instalações em praças públicas e cargas de energia industriais externas. Diferente das caixas de medidores padrão ou dos gabinetes de distribuição internos, ele oferece vantagens como recursos de distribuição de energia para serviços pesados, proteção contra chuva de camada dupla, resistência à corrosão e às intempéries e uma alta classificação de proteção de ingresso (IP). Projetado especificamente para resolver falhas de equipamentos causadas por alta umidade, exposição solar intensa e erosão pluvial, ele serve como equipamento padrão essencial para a operação segura e estável de sistemas de distribuição de energia externos.
