Abordando os problemas associados aos transformadores de núcleo fechado tradicionais - que exigem cortes de energia, desmontagem de barramentos, altos custos de instalação e interrupções de produção - este modelo à prova d'água para ambientes externos apresenta um design de núcleo dividido e aberto-fechado. Ele pode ser fixado diretamente em cabos ou barramentos sem cortar a energia ou alterar a fiação, reduzindo significativamente o tempo de instalação e minimizando as perdas causadas por tempo de inatividade.

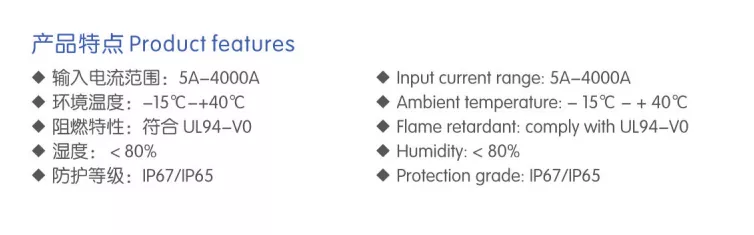

1. Estrutura de abertura e fechamento snap-on

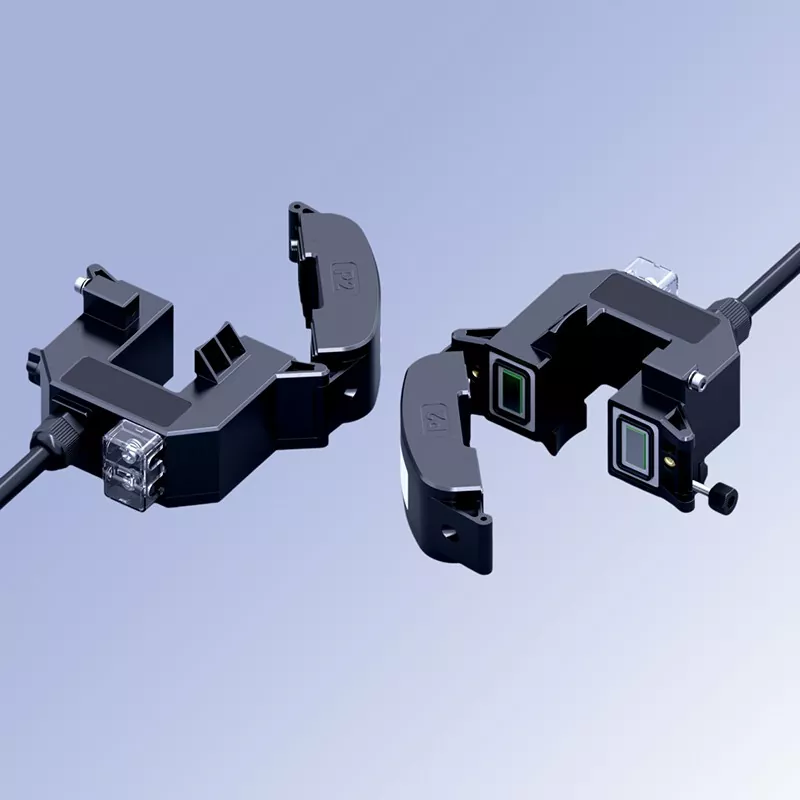

O transformador de corrente à prova d'água externo CTHW6 elimina a necessidade de cortar energia ou desconectar fios durante a instalação. Simplesmente afrouxando o parafuso de travamento lateral, a caixa se abre para ser fixada diretamente no cabo ou barramento alvo; fechá-lo e travá-lo completa a instalação. Todo o processo não requer interrupção de energia, leva menos de um minuto por unidade e aumenta a eficiência da instalação em mais de 80%, tornando-o ideal para modernizar sistemas de distribuição existentes, evitando perdas de produção.
2. Núcleo de alta precisão
Possui um núcleo de aço silício de grão orientado de alta qualidade que oferece alta permeabilidade magnética, baixa perda magnética e uma ampla faixa linear. Ele fornece sinais de saída estáveis dentro da faixa de corrente nominal, atendendo aos padrões de precisão de medição Classe 0,5/0,5S. Ele garante aquisição de dados de corrente precisa e confiável e forte resistência à interferência eletromagnética, tornando-o compatível com vários medidores de energia, terminais de monitoramento inteligentes e dispositivos de proteção.
3. Encapsulamento isolado e retardador de chama
A carcaça é moldada por injeção em plástico de engenharia retardador de chamas de alta resistência, oferecendo excelente resistência à temperatura, resistência ao impacto e propriedades de isolamento. Internamente, ele utiliza encapsulamento de resina epóxi derramada a vácuo para fornecer resistência à umidade, poeira e corrosão. Isto permite um desempenho estável a longo prazo e uma vida útil prolongada em ambientes exigentes, como instalações industriais, caixas de distribuição externas e salas de distribuição subterrâneas.
4. Detalhes de design fáceis de usar
Tampa transparente do terminal: O status da fiação é claramente visível, facilitando a inspeção e aceitação.
Marcações claras de polaridade: As polaridades dos terminais secundários e P1/P2 estão claramente identificadas para evitar erros de fiação.
Conector de travamento à prova d'água: Equipado com um prensa-cabo à prova d'água no ponto de saída para melhorar a classificação geral de proteção.
Mecanismo de travamento de metal: O travamento seguro do parafuso e um ajuste perfeito da caixa (fechamento com folga zero) garantem a precisão da medição.
1. Afrouxe o parafuso de travamento na lateral da unidade e abra as metades superior e inferior da caixa ao longo da dobradiça.
2. Coloque o cabo ou barramento a ser medido no centro da abertura do transformador, garantindo que o condutor esteja centralizado.
3. Alinhe as superfícies de contato, feche as metades do alojamento e aperte o parafuso de travamento até que o encaixe esteja firme e sem folgas.
4. Abra a tampa transparente do terminal, conecte a fiação do lado secundário corretamente de acordo com as marcações de polaridade e feche a tampa para concluir a instalação.
Nunca deixe o circuito secundário aberto durante a operação; isso pode gerar alta tensão, colocando em risco a segurança do pessoal e do equipamento.
Antes da instalação, verifique se a relação de corrente corresponde aos requisitos do sistema e se as especificações do condutor são compatíveis com o tamanho da abertura.
Para ambientes externos ou úmidos, aplique tratamento adicional de impermeabilização/vedação aos terminais de fiação.
Retrofit da distribuição de energia existente: Atualizações inteligentes para gabinetes e caixas de distribuição antigos; adicionar dispositivos de monitoramento de energia sem exigir o desligamento total da planta.
Gestão de energia industrial: Monitoramento de corrente e análise de consumo de energia para linhas de produção de fábricas e circuitos de equipamentos de energia.
Monitoramento inteligente de distribuição de energia: Funciona com medidores de energia multifuncionais e sistemas de monitoramento de distribuição para permitir aquisição de dados atuais em tempo real e monitoramento remoto.
Distribuição de energia predial: operações, manutenção e aviso de falhas para distribuição de energia em complexos comerciais, edifícios de escritórios, hospitais e data centers.
Nova distribuição de energia: Monitoramento e proteção de corrente para circuitos em gabinetes fotovoltaicos conectados à rede, sistemas de armazenamento de energia e pilhas de carregamento de veículos elétricos.
Todos os transformadores de corrente à prova d'água CTHW6 Outdoor são fabricados em estrita conformidade com os padrões nacionais relevantes. Cada unidade passa por vários testes de fábrica – incluindo calibração de precisão, testes de tensão suportável de frequência de energia e verificações de desempenho de isolamento – para garantir um desempenho estável e confiável. Suporta personalização de especificações não padrão para atender a diversas dimensões de instalação e requisitos de parâmetros.
Uma equipe técnica profissional fornece orientação na seleção de modelos e suporte técnico pós-venda.
Os produtos vêm com garantia de um ano.
Nome do projeto: Retrofit do sistema de monitoramento de incêndio elétrico para uma fábrica de hardware de precisão e moldagem por injeção na cidade de Chang'an, cidade de Dongguan
Localização: Parque Industrial de Ferragens e Moldes, cidade de Chang'an, cidade de Dongguan, província de Guangdong
Data de modernização: março de 2025
Produtos Utilizados: Gama completa de transformadores de corrente residual de núcleo dividido (que podem ser abertos)
A fábrica foi construída em 2011 com área total aproximada de 28 mil m². Abriga três grandes oficinas de produção – moldagem por injeção, estamparia e processamento de moldes – e opera 86 circuitos de distribuição de baixa tensão. As cargas incluem máquinas de moldagem por injeção, máquinas de estampagem CNC, unidades de resfriamento, pontes rolantes e tomadas de iluminação/energia. Devido aos padrões mais baixos no momento da construção inicial, apenas o gabinete de alimentação de entrada principal estava equipado com um disjuntor de corrente residual (RCCB); os circuitos ramificados não tinham capacidade de monitoramento de corrente residual.
No segundo semestre de 2024, o Gabinete de Gestão de Emergências local lançou uma campanha especial para melhorar a segurança eléctrica nas empresas industriais e comerciais, obrigando a instalação de um sistema de monitorização de incêndios eléctricos dentro de um prazo determinado. Além disso, a instalação sofreu disparos frequentes e inexplicáveis de corrente residual do disjuntor principal durante a estação chuvosa; a solução de uma única falha exigiu a interrupção da produção em toda a linha por mais de três horas, impactando gravemente o atendimento de pedidos. Além disso, o isolamento da fiação estava envelhecendo rapidamente devido ao ambiente oleoso e de alta temperatura da oficina de moldagem por injeção, levando a riscos de segurança onde os operadores sentiam choques elétricos ao tocar nas carcaças dos equipamentos. Consequentemente, um retrofit do sistema tornou-se urgentemente necessário.
Os métodos tradicionais de modernização exigem paradas de produção, resultando em enormes perdas econômicas. O uso de transformadores de corrente residual convencionais de núcleo sólido (passagem) exigiria a desmontagem de barramentos e o corte de cabos. Um único dia de inatividade para uma linha de produção incorreria em perdas diretas superiores a 120.000 RMB, e estimou-se que uma modernização em toda a fábrica exigiria três dias de inatividade – uma opção que a fábrica não poderia aceitar. A falta de monitoramento de vazamento em níveis resulta em eficiência extremamente baixa na solução de problemas. Somente o disjuntor principal possui função de desarme por vazamento; o vazamento no circuito derivado não pode ser identificado. Os eletricistas devem testar os circuitos um por um após cada viagem, resultando em um tempo médio de solução de problemas de 3,5 horas e uma perda mensal de capacidade de produção de aproximadamente 8% devido a interrupções relacionadas a vazamentos.
Ambientes industriais adversos agravam os riscos de vazamento. As oficinas de moldagem por injeção apresentam altas temperaturas e forte contaminação por óleo, acelerando o envelhecimento do isolamento dos cabos; oficinas de estampagem sofrem vibrações intensas, fazendo com que os terminais se soltem e criando altos riscos de vazamentos ocultos – condições que excedem os limites de durabilidade dos dispositivos tradicionais.
Requisitos de conformidade obrigatórios: O não cumprimento da norma GB 14287.2-2014 ("Detetores de Monitoramento de Incêndios Elétricos de Corrente Residual") classifica a instalação como exigindo retificação sob mandatos de segurança industrial, com penalidades, incluindo suspensão da produção por não conformidade dentro do prazo.
Para atender ao requisito principal de “retrofit sem interrupção da produção”, o projeto utiliza exclusivamente transformadores de corrente residual de núcleo dividido. Os modelos são selecionados com base no tipo de condutor do circuito e nas dimensões da seção transversal, permitindo a instalação sem desconectar fios ou cortar energia.
Instalação sem interrupção de energia; perda zero de produção. O design de núcleo dividido apresenta um mecanismo de encaixe com parafusos de travamento, eliminando a necessidade de desmontar barramentos ou cortar cabos; eletricistas certificados realizam a instalação em circuitos energizados de acordo com as normas de segurança. Todas as linhas de produção operaram normalmente durante a modernização, não resultando em atrasos nos pedidos ou perdas de capacidade – economizando para a fábrica cerca de mais de 300.000 RMB em custos potenciais de tempo de inatividade.
Alta precisão de conexão e desempenho de medição estável e confiável. As superfícies de contato do núcleo magnético passam por retificação de precisão, garantindo baixa relutância magnética e alta consistência no fechamento, com erro de medição de corrente residual de ≤1%. O sistema detecta com precisão sinais de vazamento tão baixos quanto 50mA; os dados pós-comissionamento mostram uma taxa de falsos alarmes inferior a 2%, atendendo plenamente aos requisitos de precisão para sistemas de alerta precoce de incêndio elétrico. Altamente adaptável tanto para barramentos de cobre quanto para cabos de potência; os modelos de furo quadrado cabem em barramentos retangulares, enquanto os modelos de furo redondo cabem em cabos de energia circulares, cobrindo toda a gama de circuitos, desde ramais até alimentadores principais. A seleção e o fornecimento unificados de modelos para todo o projeto eliminam a necessidade de criação de moldes personalizados, resultando em prazos de entrega curtos e instalação padronizada.
Resistente a óleo e altas temperaturas, adequado para condições industriais adversas; a carcaça é feita de plástico de engenharia reforçado e retardador de chamas, com excelentes propriedades de vedação, bloqueando efetivamente óleo, umidade e poeira da oficina. Com uma faixa de temperatura operacional de -25°C a +85°C, ele resiste aos ambientes de alta temperatura ao redor das máquinas de moldagem por injeção, garantindo operação de longo prazo sem envelhecimento do isolamento ou desvio de precisão.
Aumento de 60% na eficiência da instalação, encurtando significativamente o cronograma do projeto; a instalação e a fiação de um único transformador levam em média apenas 10 minutos. A instalação e o comissionamento de todas as 86 unidades da planta foram concluídos em apenas 5 dias – muito abaixo do cronograma estimado de 15 dias para retrofits tradicionais de transformadores passantes – atendendo aos requisitos de retificação antes do prazo.
Aprovado com sucesso na inspeção especial de segurança; em abril de 2025, o sistema passou na inspeção de segurança elétrica conduzida pelo Dongguan Emergency Management Bureau. O monitoramento de corrente residual, a lógica de alarme e as funções de proteção graduada estão em conformidade com o padrão nacional GB 14287.2, resolvendo totalmente os problemas de conformidade.
Melhoria de 90% na eficiência da solução de problemas; o sistema identifica com precisão o ID do circuito onde ocorre o vazamento e emite alarmes em tempo real. O tempo de solução de problemas caiu de uma média de 3,5 horas para menos de 20 minutos, reduzindo drasticamente o impacto das inspeções de desligamento na produção.
Os avisos de perigo proativos eliminam os riscos de acidentes; em outubro de 2025, o sistema havia emitido 11 avisos sobre anomalias de corrente residual (7 devido ao envelhecimento do isolamento do motor e 4 devido à oxidação/umidade dos terminais). As retificações foram concluídas antes que ocorresse qualquer disparo, evitando quedas de energia não planejadas, queima de equipamentos ou incidentes com choques elétricos.
Operação de equipamentos com falha zero; apesar do ambiente rigoroso da oficina, caracterizado por altas temperaturas, óleo e vibração, todos os transformadores de núcleo dividido operaram de forma estável, sem rachaduras, corrosão ou desvios de precisão, mantendo uma taxa de integridade do equipamento de 100%.
Os transformadores de corrente residual de núcleo dividido são os componentes principais preferidos para modernizar sistemas de distribuição de energia antigos para evitar incêndios elétricos. Eles resolvem com eficácia os principais problemas associados aos transformadores tradicionais do tipo fixo, ou seja, a necessidade de cortes de energia e desconexão de fios, longos períodos de instalação e interrupções na produção e nas operações comerciais.
Eles são particularmente adequados para ambientes onde a continuidade do fornecimento de energia é crítica, como plantas industriais, complexos comerciais, data centers e hospitais. Esses transformadores permitem atualizações compatíveis para sistemas de monitoramento de corrente residual com zero tempo de inatividade de produção e modificação estrutural mínima, equilibrando conformidade de segurança, estabilidade operacional e economia. Eles representam uma solução altamente econômica para atualizar a segurança elétrica dos sistemas de distribuição de energia existentes.
