O transformador de corrente à prova d'água CTHW8 Outdoor apresenta um design circular de núcleo dividido, permitindo que ele seja fixado diretamente em cabos de energia energizados sem a necessidade de desligamentos do sistema ou desconexão de cabos e terminais. Sua abertura interna suave se adapta ao formato do cabo, enquanto um mecanismo de travamento com parafuso e pino garante um ajuste seguro e sem deslocamento. Combinado com um núcleo de ferro de alta precisão, proporciona aquisição de corrente estável.

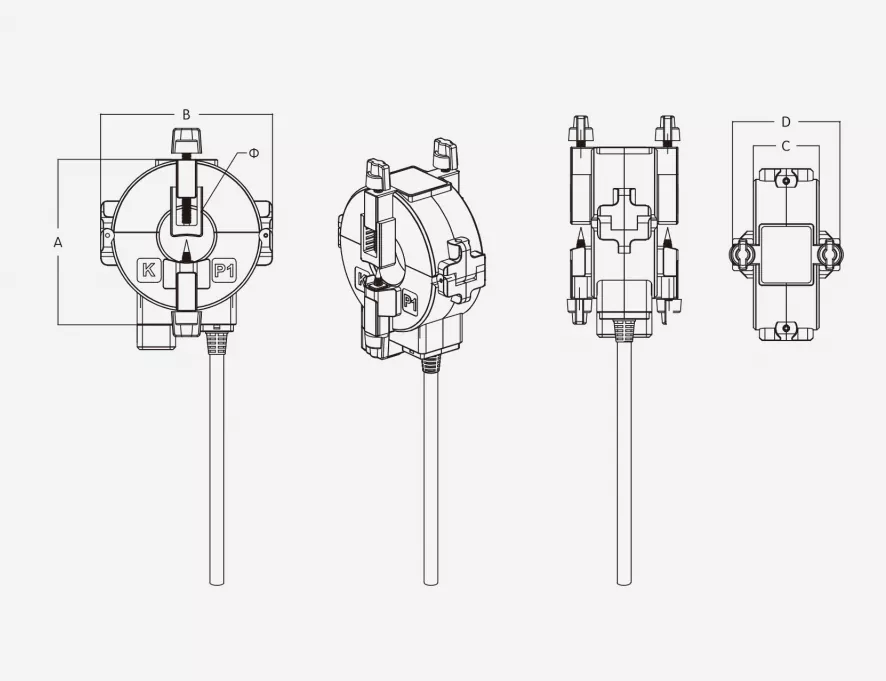

O design circular de núcleo dividido garante um ajuste perfeito entre a abertura interna e a superfície externa do cabo, acomodando cabos de alimentação de baixa tensão de núcleo único e multinúcleo de vários diâmetros. Comparado aos transformadores de abertura quadrada, este design oferece um ajuste mais justo sem oscilações, resultando em uma precisão de medição mais estável. A estrutura dividida elimina a necessidade tradicional de desconectar os fios para instalação, permitindo a adaptação sem cortes de energia. Uma única pessoa pode instalar uma unidade em segundos, reduzindo significativamente o tempo de instalação e evitando perdas associadas ao tempo de inatividade da produção.
A unidade possui um mecanismo de travamento por parafuso acionado por botão montado na parte superior com um pino de posicionamento integrado. Apertar o parafuso com segurança fecha os alojamentos superior e inferior, garantindo que as superfícies de contato do núcleo de ferro se encontrem sem folgas. Simultaneamente, o pino de posicionamento pressiona a superfície externa do cabo para travar o transformador no lugar, evitando efetivamente o deslizamento ou a rotação. Isto garante uma operação estável a longo prazo – mesmo em ambientes de alta vibração – e elimina estruturalmente erros de medição causados por afrouxamento.
Ele utiliza um núcleo de aço silício de grão orientado de alta qualidade, caracterizado por alta permeabilidade magnética, baixa perda magnética e excelente linearidade da curva de magnetização. Ele fornece um sinal de saída estável dentro da faixa de corrente nominal, atendendo aos padrões de precisão de medição Classe 0,5 ou Classe 1 e garantindo aquisição de dados de corrente precisa e confiável. O produto suporta operação de dupla frequência (50 Hz/60 Hz) e oferece forte resistência à interferência eletromagnética externa, garantindo integração estável com vários medidores de energia multifuncionais, terminais de monitoramento inteligentes e dispositivos de proteção de relé.
Este transformador de corrente à prova d'água CTHW8 Outdoor apresenta um invólucro unibody moldado por injeção feito de plástico de engenharia retardador de chamas de alta resistência, oferecendo excelente isolamento, resistência ao impacto e durabilidade contra temperaturas extremas. O interior é revestido a vácuo com resina epóxi, proporcionando proteção abrangente contra umidade, poeira e corrosão. É adequado para ambientes diversos e exigentes – como plantas industriais, caixas de distribuição externas, poços de distribuição subterrâneos e túneis de serviços públicos – mantendo um desempenho consistente a longo prazo e garantindo uma vida útil prolongada.
Tampa transparente do terminal: O status da fiação é claramente visível, aumentando a eficiência durante a aceitação da instalação no local e posterior solução de problemas ou manutenção.
Marcações claras de polaridade: Os indicadores direcionais P1/P2 e a polaridade do terminal secundário são marcados na superfície da caixa para evitar erros de fiação.
Saída de cabo à prova d'água: vem com um cabo de saída especializado e resistente a dobras; o ponto de conexão possui uma vedação à prova d'água para melhorar a classificação geral de proteção.
Design integrado e sem acessórios: Pronto para instalar imediatamente, sem necessidade de peças adicionais, reduzindo os custos de material.
Afrouxe o parafuso de trava superior girando-o no sentido anti-horário e, em seguida, separe cuidadosamente as seções superior e inferior do alojamento ao longo da linha divisória.
Posicione o cabo a ser medido no centro da abertura do transformador, garantindo que esteja coaxial com a abertura e livre de desalinhamento ou compressão.
Alinhe as superfícies de contato e feche as seções do alojamento; aperte o parafuso de travamento superior no sentido horário para garantir um ajuste confortável e que o pino de travamento prenda firmemente o cabo.
Abra a tampa transparente do terminal, conecte os fios secundários corretamente de acordo com as marcações de polaridade e feche a tampa para concluir a instalação.
Nunca deixe o circuito secundário aberto enquanto o transformador estiver em operação; um circuito aberto pode induzir altas tensões que colocam em risco a segurança do pessoal e do equipamento.
Selecione um modelo com o tamanho de abertura apropriado com base no diâmetro externo real do cabo para garantir um ajuste adequado.
Para instalações em ambientes externos ou com alta umidade, recomenda-se a aplicação de impermeabilização/vedação adicional nas conexões da fiação. Cenários de aplicação
Retrofit de sistemas de distribuição existentes: instalação de dispositivos de medição e monitoramento em circuitos de cabos em parques industriais ou edifícios comerciais antigos, sem a necessidade de cortes de energia ou desconexão de fios.
O&M de distribuição de energia predial: Monitoramento de corrente e análise de estatísticas de consumo de energia para circuitos de cabos localizados em risers elétricos e poços de serviços públicos.
Monitoramento de energia industrial: monitoramento em tempo real das correntes operacionais para equipamentos alimentados por cabo, como linhas de produção, bombas, ventiladores e compressores de ar.
Sistemas Inteligentes de Distribuição de Energia: Integração com plataformas de monitoramento de energia e sistemas de gerenciamento de energia para permitir aquisição remota de dados e alerta antecipado de falhas.
Proteção contra fuga à terra: personalizável como um transformador de corrente de seqüência zero para monitoramento de corrente residual e proteção contra fuga à terra em sistemas de distribuição de energia.
Toda a linha de produtos é fabricada em estrita conformidade com as normas nacionais. Cada transformador de corrente à prova d'água CTHW8 Outdoor passa por testes abrangentes - incluindo calibração de precisão, testes de tensão suportável de frequência de energia e verificações de desempenho de isolamento - antes do envio para garantir um desempenho estável e confiável. É fornecida uma garantia de um ano.
Nome do projeto: Projeto de retrofit de monitoramento de energia de iluminação inteligente de Suzhou | Localização: cidade de Suzhou, província de Jiangsu
Data de conclusão: setembro de 2023
Produto usado: Transformador de corrente de núcleo dividido com perfuração de isolamento de φ45mm
O projeto abrange um trecho de 6,2 quilômetros de uma importante via arterial urbana com 218 circuitos de distribuição de iluminação pública. Cada circuito utiliza cabos de alimentação de 3 × 16 mm² para fornecer iluminação pública de LED e iluminação paisagística. Originalmente construído em 2015, o sistema de distribuição existente oferecia apenas a funcionalidade básica de ligar/desligar o interruptor principal, sem capacidade para monitorização individual da corrente do circuito ou estatísticas de consumo de energia.
À medida que aumentavam os requisitos para uma gestão refinada da iluminação municipal, as autoridades locais planearam instalar sistemas de monitorização de energia e de alerta precoce de falhas em toda a rede de iluminação. No entanto, enfrentaram desafios como dificuldades na obtenção de aprovação para cortes de energia nas principais estradas, elevados custos de cablagem devido à natureza dispersa dos pontos de instalação exteriores e a necessidade de cortar cabos para modernizações de transformadores de corrente tradicionais. Em última análise, o projeto selecionou transformadores de corrente de núcleo dividido perfurantes de isolamento como componentes principais para aquisição de corrente, permitindo que todo o retrofit fosse concluído sem interrupções de energia.
Falta de monitoramento da corrente do circuito derivado; eficiência de solução de problemas extremamente baixa. Não houve coleta de dados de corrente por circuito na rede de iluminação; a identificação de postes de iluminação danificados ou falhas nas linhas dependia exclusivamente de patrulhas noturnas manuais. O tempo médio para detectar uma falha excedeu 12 horas, com problemas em seções remotas às vezes persistindo por 2 a 3 dias antes da resolução. Consequentemente, a taxa de disponibilidade de iluminação rodoviária oscilou em torno de 92%, não cumprindo os padrões exigidos.
Gestão de energia bruta; incapacidade de detectar uso anômalo de energia. Apenas o medidor mestre mediu o consumo total, impossibilitando distinguir o consumo de energia por circuito individual. Questões como fugas de linha ou tomadas de energia não autorizadas por empresas próximas não foram detectadas, resultando em perdas anuais estimadas de energia não relacionada com iluminação superiores a 50.000 RMB.
A modernização tradicional exigia cortes de energia, causando um impacto público significativo. O uso de transformadores de corrente passantes padrão exigiria o corte de cabos e o desligamento da energia. Interrupções nas estradas principais teriam interrompido os sinais de trânsito, a iluminação pública e o fornecimento de energia às lojas próximas. Além disso, o processo de aprovação de interrupções era complexo e a instalação noturna apresentava elevados riscos de segurança.
Locais externos amplamente dispersos; altos custos para fiação da fonte de alimentação. Os 218 pontos de monitoramento ficaram espalhados ao longo da estrada. A instalação de cabos de alimentação separados para cada módulo de recolha de dados teria incorrido em custos combinados de material e mão-de-obra superiores a 120.000 RMB; além disso, a fiação externa está sujeita ao envelhecimento e a altas taxas de falhas.
Para atender aos principais requisitos de locais externos dispersos e instalação com interrupção zero, o projeto utiliza exclusivamente transformadores de corrente com núcleo dividido e perfuração de isolamento. Essas unidades integradas controlam tanto a medição de corrente quanto a operação com alimentação própria do circuito, eliminando a necessidade de linhas de alimentação adicionais.
Princípios Básicos de Design
Solução autoalimentada e perfurante de isolamento: O transformador utiliza eletrodos perfurantes integrados para penetrar no isolamento do fio da fase da iluminação pública e extrair energia operacional. Isto alimenta simultaneamente os módulos de coleta e comunicação de corrente, eliminando a necessidade de linhas de alimentação independentes.
Instalação com núcleo dividido e sem desconexão: Apresentando uma estrutura de núcleo dividido e de encaixe, o dispositivo é fixado diretamente na parte externa do cabo. Isto elimina a necessidade de cortar cabos ou desconectar terminais, permitindo a instalação energizada em ambientes de baixa tensão. Design externo de alta proteção: A unidade atinge uma classificação IP65 à prova de poeira e à prova d’água e possui um anel de vedação à prova d’água no ponto de perfuração, tornando-a adequada para ambientes externos expostos à chuva, calor intenso e temperaturas congelantes de inverno.
Instalação sem interrupção; nenhuma interrupção nas operações urbanas normais: O trabalho foi realizado por eletricistas de baixa tensão certificados, seguindo procedimentos padrão de trabalho sob tensão. Não foram implementados cortes de energia nas estradas principais e nem os semáforos nem o fornecimento de energia às empresas próximas foram afetados. Um total de 218 unidades foram instaladas e comissionadas em apenas sete dias, reduzindo o cronograma do projeto em mais de 60% em comparação com os métodos tradicionais de modernização.
Não é necessária fiação adicional; redução significativa nos custos de modernização: o aproveitamento da tecnologia de autoalimentação baseada em perfuração eliminou a necessidade de instalar cabos de alimentação para unidades individuais. Isto economizou aproximadamente 85 RMB em custos de material e mão de obra por unidade, resultando em uma economia total de custos de fiação de mais de 180.000 RMB e uma redução de 40% nos custos gerais de modernização.
Selo perfurante confiável; seguro para operação externa de longo prazo: O eletrodo perfurante é feito de cobre estanhado, garantindo força de perfuração uniforme sem danificar o núcleo do condutor. Uma vedação à prova d'água de borracha de silicone garante isolamento completo da chuva e da umidade, uma vez travada. Desde a implantação, as unidades resistiram à estação chuvosa de Suzhou, às máximas de verão de 40°C e às mínimas de inverno de -5°C, sem sofrer degradação do isolamento, entrada de água ou curtos-circuitos.
Precisão de medição estável; atende aos requisitos de medição de consumo de energia: As superfícies correspondentes do sensor de núcleo dividido passam por retificação de precisão, resultando em perda mínima do circuito magnético após o fechamento e alcançando precisão de classe 0,5 - atendendo aos requisitos para estatísticas de energia submedida. A alta sensibilidade a sinais de baixa corrente permite a detecção precisa de alterações de corrente causadas por falhas individuais em postes de iluminação pública, permitindo um aviso antecipado e preciso de falhas.
Instalação conveniente e eficiente; adequado para ambientes de trabalho externos: as unidades leves apresentam clipes de travamento integrados, permitindo que um único técnico conclua instalações aéreas sem ferramentas pesadas. Isto reduz significativamente os riscos de segurança e a dificuldade associada ao trabalho em altura ao ar livre.
Eficiência de O&M significativamente melhorada e taxas de iluminação compatíveis: O sistema monitora a corrente em tempo real em todos os circuitos, enviando alertas automaticamente dentro de 10 minutos para circuitos abertos, curtos-circuitos ou interrupções anormais, reduzindo assim o tempo médio de resolução de falhas em 80%. O índice de iluminação rodoviária passou de 92% para 99,2%, atendendo ao padrão Grau I para iluminação municipal.
Gestão de energia refinada e perdas reduzidas: A análise pós-implementação dos dados de energia identificou três pontos de captação não autorizada de energia e dois casos de vazamento oculto na linha. A remediação reduziu a perda mensal anormal de energia em aproximadamente 2.300 kWh, resultando em economias anuais de custos de eletricidade superiores a 25.000 RMB.
Operação estável do equipamento com zero falhas: Em outubro de 2024, todos os 218 transformadores de corrente operaram de forma contínua e estável, não apresentando danos causados pela água, desvio de precisão ou superaquecimento nos pontos de conexão; a taxa de integridade do equipamento é de 100%.
Aceitação municipal bem-sucedida: O projeto está em conformidade com a Especificação Técnica para Construção e Aceitação de Engenharia de Iluminação Viária Urbana (CJJ 89) e normas nacionais relevantes para transformadores de corrente, passando na primeira tentativa pela inspeção especial de aceitação da autoridade municipal para retrofit de iluminação inteligente.
O transformador de corrente de núcleo dividido com tecnologia de perfuração de isolamento é um componente inovador central para o retrofit inteligente de sistemas distribuídos de distribuição de energia externa. Ele resolve com eficácia três grandes problemas do setor associados aos métodos tradicionais de modernização: a dificuldade de programar cortes de energia, altos custos de fiação e velocidades lentas de instalação.
Esta tecnologia é amplamente aplicável a cenários caracterizados por locais dispersos e acesso desafiador à energia, como iluminação pública municipal, pilhas externas de carregamento de veículos elétricos, distribuição de energia em parques industriais e redes elétricas rurais. Ele permite a rápida implantação de sistemas atuais de monitoramento e coleta de dados de energia com zero cortes de energia, fiação mínima e baixos custos, tornando-o uma solução de camada de detecção altamente econômica para a Internet das Coisas (IoT) na distribuição de energia e na construção de cidades inteligentes.
