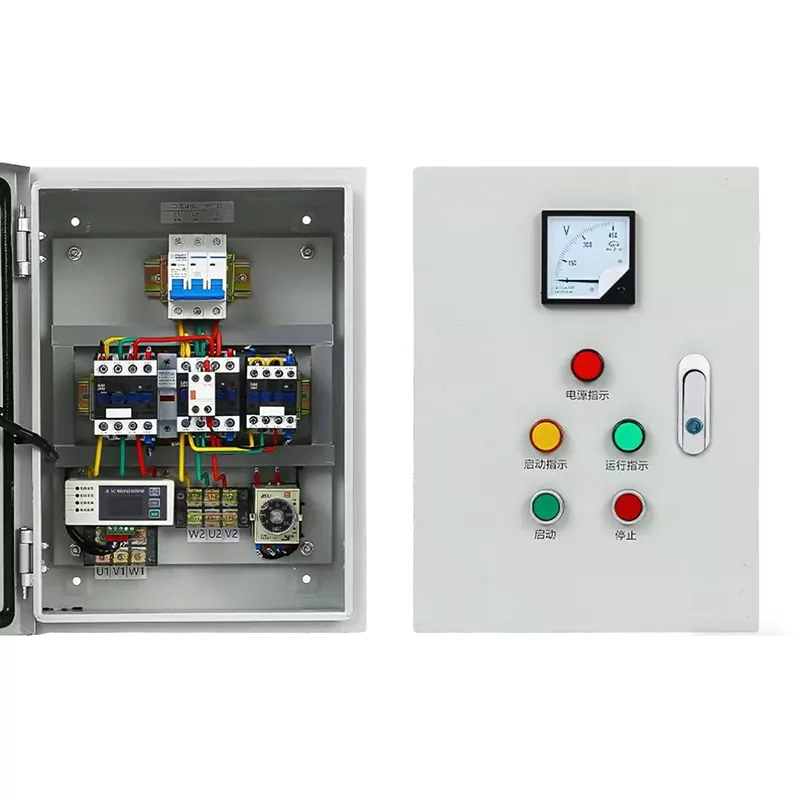

Gabinete de controle de partida estrela-triângulo

O gabinete de controle de partida estrela-triângulo elétrico Junray é uma solução econômica de partida de tensão reduzida projetada especificamente para motores de alta potência que não requerem regulação de velocidade. Ao utilizar a tecnologia de partida estrela-triângulo, reduz a corrente de partida para um terço dos níveis de partida direta, eliminando efetivamente quedas de tensão da rede, choques mecânicos e danos ao equipamento causados ​​por corrente de partida excessiva. Com uma estrutura simples e robusta, oferece confiabilidade significativamente maior e menores taxas de falhas em comparação aos inversores de frequência, além de custar aproximadamente 60% menos. A potência nominal varia de 15kW a 315kW com proteção IP40, suportando instalação montada no chão e na parede. Adequado para aplicações de alta potência, como bombas de água, ventiladores, compressores de ar e correias transportadoras em ambientes industriais, municipais e comerciais onde a partida suave e a proteção do equipamento são essenciais.

Desenvolvido especificamente para motores de alta potência

Quando muitas empresas utilizam motores de alta potência, elas encontrarão dois problemas principais: em primeiro lugar, quando o motor é ligado diretamente, a corrente de partida é muito grande, o que não só impacta fortemente a rede elétrica e afeta o funcionamento normal de outros equipamentos, mas também danifica facilmente o motor, causando danos ao equipamento e desligamento da produção; Em segundo lugar, para resolver o problema da corrente de partida, usar um gabinete de controle de conversão de frequência é muito caro. Para cenários que não necessitam de regulação de velocidade, mas apenas necessitam de redução da corrente de partida, o custo é extremamente baixo, resultando em desperdício de custos.

O gabinete de controle do starter Star-Delta foi projetado precisamente para resolver esse problema. É desenvolvido especificamente para motores de alta potência, sem a necessidade de estruturas complexas, pode obter partida eficiente com redução de tensão, equilibrando praticidade e economia, e atende perfeitamente às necessidades de partida de diversos motores de alta potência que não necessitam de regulação de velocidade.

Especificações Técnicas

Vantagem Central

Reduza a tensão durante a inicialização para proteger a rede elétrica e tornar o motor mais durável

Durante a inicialização, é adotado um método de conexão estrela-triângulo, que pode reduzir com precisão a corrente de partida para 1/3 da corrente direta de inicialização. Isto elimina completamente o impacto de grandes correntes na rede elétrica, evita flutuações de tensão na rede que afetam outros equipamentos e evita efetivamente que o motor queime devido à corrente de partida excessiva, prolongando assim a vida útil do motor, reduzindo os custos de substituição do equipamento e resolvendo os principais pontos problemáticos da partida de motores de grande potência.

Uma escolha econômica

Comparado ao gabinete de controle de frequência variável, o preço do gabinete de controle de partida estrela-triângulo foi reduzido diretamente em 60%. Não há necessidade de gastar muito dinheiro em equipamentos complexos de frequência variável. Para cenários onde o ajuste de velocidade não é necessário e apenas a corrente de partida precisa ser reduzida, ele pode atender totalmente aos requisitos de uso, reduzindo significativamente os custos de aquisição da empresa e reduzindo o investimento posterior em operação e manutenção. Seu desempenho de custo é muito superior a produtos similares.

Estrutura simples e estável

Abandonando o complexo módulo de conversão de frequência, adotando um projeto estrutural simples e prático, durante a operação é mais estável, com baixíssimo índice de falhas. Especialmente adequado para cenários com cargas estáveis ​​e que raramente necessitam de manutenção do equipamento. Não há necessidade de paradas frequentes para manutenção, reduzindo interrupções de produção causadas por falhas de equipamentos e melhorando a eficiência da produção.

Múltiplas proteções de segurança

Integrado com funções de proteção contra sobrecarga, sobrecorrente, sobretensão e subtensão, pode monitorar o status operacional do motor em tempo real. Assim que o motor apresentar qualquer anormalidade, o equipamento será desligado automaticamente, protegendo efetivamente o motor e os equipamentos relacionados, evitando danos ao equipamento, evitando potenciais riscos à segurança e perdas econômicas causadas por falhas do equipamento, e garantindo uma operação mais confiável.

A instalação é conveniente e eficiente.

O processo de instalação é simples. Nenhum técnico profissional é obrigado a gastar muito tempo na depuração. Pode ser concluído rapidamente e é adequado para vários projetos de engenharia de rápido avanço. Reduz o tempo de instalação e permite que o equipamento seja colocado em uso o mais rápido possível, melhorando assim a eficiência do avanço do projeto.

Desmontagem detalhada de componentes

Nosso gabinete de controle de partida estrela-triângulo presta muita atenção a cada detalhe. Dos componentes principais ao processo de fiação, segue rigorosamente os padrões da indústria. Com produtos de alta qualidade, elimina preocupações com compras e garante uma operação estável a longo prazo. É equipado com um módulo de partida estrela-triângulo dedicado. Os componentes principais são de excelente qualidade e podem atingir com precisão o início da redução de tensão, reduzindo efetivamente a corrente de partida. Também possui múltiplos componentes de proteção para salvaguardar totalmente a segurança do funcionamento do motor e evitar situações anormais. O relé de tempo preciso pode alternar automaticamente entre os modos de partida estrela e triângulo, com comutação precisa e operação confiável, sem a necessidade de operação manual. O design dedicado de dissipação de calor e ventilação remove rapidamente o calor gerado durante a operação do equipamento, evitando o envelhecimento dos componentes devido ao superaquecimento e prolongando a vida útil do equipamento. O processo de fiação padrão garante a separação das linhas de energia e sinal, com fiação reta e vertical, marcações claras nos terminais, facilitando a manutenção posterior, além de atender aos padrões de segurança, permitindo uma aceitação tranquila do projeto.

Cobrindo vários requisitos de partida de motores de grande potência

O Gabinete de Controle de Partida Estrela-Triângulo, com seu excelente desempenho e adaptabilidade flexível, é amplamente utilizado em diversos cenários de motores de grande potência que não necessitam de regulação de velocidade, atendendo com precisão aos requisitos de partida de diferentes indústrias.

No cenário de bomba de água de grande potência, é adequado para várias bombas de abastecimento de água de grande potência, conseguindo uma partida suave com redução de pressão e evitando danos à bomba devido à corrente de partida excessiva;

No cenário de ventiladores de grande potência, pode ser utilizado para a partida de diversos ventiladores de grande potência, reduzindo a corrente de partida e garantindo o funcionamento estável do ventilador;

No cenário de compressores de ar de grande potência, é adequado para a partida de compressores de ar, levando em consideração tanto a suavidade da partida quanto a proteção do equipamento;

No cenário de correia transportadora de grande potência, ajuda a correia transportadora a iniciar suavemente, reduzindo o desgaste do equipamento e melhorando a eficiência do transporte;

Ao mesmo tempo, também é compatível com outros diversos motores de grande potência que não necessitam de regulação de velocidade, seja na produção industrial, na engenharia municipal ou em diversas fábricas de processamento, podendo ser adaptado.

Visão geral do projeto de retrofit

Perfil do Projeto

Este projeto envolve o retrofit do sistema elétrico de bombas de combate a incêndio em um complexo comercial. A instalação inclui uma bomba principal de sprinklers contra incêndio de 30 kW e um conjunto de bombas estabilizadoras de pressão. Classificado como carga de combate a incêndio de emergência Classe I, o sistema exige altos padrões de estabilidade de partida, impacto mínimo na rede e confiabilidade do equipamento.

O equipamento original utilizava um método de partida direto on-line (DOL). A enorme corrente de partida na inicialização frequentemente causava quedas de tensão, oscilações de iluminação e sobrecargas instantâneas nos disjuntores a montante. Além disso, o surto de arranque corria o risco de danificar a estrutura mecânica da bomba e encurtar a vida útil do motor. Para reduzir a corrente de partida, garantir uma partida suave e proteger a rede elétrica e os equipamentos de combate a incêndio, o sistema foi atualizado para gabinetes de controle de partida de tensão reduzida Estrela-Triângulo (Y/Δ), atendendo assim aos requisitos do código de segurança contra incêndio para partida de baixo impacto.

Problemas antes da modernização

Corrente de partida excessiva: A corrente de partida DOL atingiu de 6 a 7 vezes a corrente nominal, causando frequentemente flutuações na tensão da rede e interrupções momentâneas de energia para equipamentos no local.

Danos por choque mecânico: O torque instantâneo excessivo durante partidas "duras" de tensão total submeteu os acoplamentos e rolamentos da bomba a tensões repetidas, resultando em altas taxas de falha, ruído e vibração.

Disparo do disjuntor a montante: Altas correntes de partida causaram sobrecargas instantâneas nos disjuntores de entrada, levando a disparos incômodos ocasionais e ao risco de o equipamento de combate a incêndio não funcionar de forma confiável.

Não conformidade com os padrões de aceitação de segurança contra incêndio: A partida direta é estritamente proibida para bombas de incêndio de alta potência; a partida com tensão reduzida é obrigatória. O método inicial original não atendeu aos critérios de aceitação.

Incapacidade de lidar com ciclos frequentes de partida-parada: a partida DOL acarreta altas perdas térmicas, tornando-a inadequada para as operações frequentes de partida-parada necessárias durante o comissionamento do sistema de incêndio e testes de ligação.

Plano de Configuração de Equipamentos

Com base nas especificações do motor da bomba de incêndio de 30kW e nos códigos elétricos de combate a incêndio, foram instalados gabinetes de controle de partida de tensão reduzida Estrela-Triângulo dedicados. Esses gabinetes facilitam a partida com tensão reduzida na configuração estrela seguida por uma chave automática com retardo para operação em tensão total delta. Eles apresentam proteções contra sobrecarga, perda de fase, curtos-circuitos e problemas térmicos, bem como recursos de controle de ligação local e remoto. Especificações do equipamento principal

Carga controlada: motor de bomba de sprinklers trifásico de 30 kW

Método de partida: Partida com tensão reduzida em estrela (Y) → Mudança temporizada para Delta (Δ) para operação nominal

Corrente de partida: Reduzida para um terço da corrente de partida direta; minimiza significativamente o impacto na rede

Componentes de controle: Contator principal, contator ponto estrela, contator de operação, relé de retardo, protetor térmico de sobrecarga

Tempo de comutação: Atraso inteligente de 7 segundos para comutação; otimizado para características de inicialização suaves e sem carga da bomba

Funções de controle: Partida manual local, partida remota via ligação de alarme de incêndio, feedback de operação, alarme de falha

Funções de proteção: Proteção contra perda de fase, proteção contra sobrecarga, proteção contra curto-circuito, proteção contra desligamento por sobrecarga térmica

Destaques da modernização

Redução significativa no impacto da partida: A partida com tensão reduzida estrela-triângulo limita a corrente de partida a uma faixa razoável, eliminando efetivamente quedas de tensão e flutuações da rede.

Inicialização extremamente suave: A inicialização suave elimina choques mecânicos severos; reduz significativamente os efeitos do golpe de aríete em bombas, motores e tubulações, prolongando assim a vida útil do equipamento.

Lógica de proteção robusta e confiável: Múltiplas camadas de proteção elétrica detectam com precisão perda de fase, sobrecarga e falhas de bloqueio do rotor, acionando desligamentos e alarmes oportunos para garantir a prontidão operacional do equipamento.

Suporte para ligação do sistema de incêndio: Integra-se ao painel de controle de alarme de incêndio para permitir inicialização automática durante incêndios, partida/parada remota e feedback de status, em total conformidade com os padrões de aceitação de segurança contra incêndio.

Design maduro e baixa taxa de falhas: O circuito de controle Estrela-Triângulo é simples, estável, fácil de manter e altamente resistente a interferências – ideal para equipamentos contra incêndio que permanecem em espera por longos períodos, mas devem ser acionados instantaneamente quando necessário.

Resultados operacionais pós-retrofit

Operação estável da rede: A corrente de partida é drasticamente reduzida; não ocorrem flutuações de tensão ou oscilações de luz dentro da instalação e os disjuntores a montante não desarmam devido a sobrecargas instantâneas.

Arranque suave e sem choques: O motor e a bomba arrancam suavemente com vibração e ruído significativamente reduzidos; os riscos associados ao golpe de aríete na tubulação são completamente eliminados.

Proteção precisa e confiável: Vários testes e testes de ligação realizados com sucesso, sem alarmes falsos ou operações não intencionais; 100% de integridade operacional do equipamento.

Aceitação bem-sucedida da segurança contra incêndio: O método de inicialização, a lógica de controle e as funções de ligação estão em total conformidade com os códigos de projeto elétrico para sistemas de segurança contra incêndio, passando pela inspeção de aceitação final.

Custos reduzidos de O&M: As taxas de falhas dos equipamentos caíram significativamente; elimina a necessidade de reparos frequentes ou substituições de peças mecânicas, garantindo uma operação estável e confiável a longo prazo. Resumo do caso

O gabinete de controle de partida de tensão reduzida Estrela-Triângulo representa a solução de partida mais amplamente utilizada e madura para equipamentos de alta potência – como bombas de água, ventiladores, motores industriais e sistemas de combate a incêndio – variando de 30 kW a 132 kW. Caracterizado por uma estrutura simples, alta estabilidade, baixa taxa de falhas e excelente custo-benefício, ele mitiga efetivamente os surtos de partida do motor e protege a rede elétrica e os equipamentos mecânicos. Em conformidade com os padrões elétricos industriais e de segurança contra incêndio, ele serve como equipamento de controle padrão para edifícios civis, projetos municipais e sistemas de energia industriais.
