Apresentando uma estrutura de bobina isolada flexível, ele pode ser facilmente dobrado e enrolado em torno do condutor em teste, permitindo rápida amostragem de corrente sem a necessidade de desmontar circuitos existentes ou desligar a energia (quando operado em conformidade com protocolos de segurança de baixa tensão). Quando emparelhado com um integrador dedicado, ele emite sinais padrão de corrente ou tensão, permitindo a conexão direta a dispositivos como medidores de energia, gravadores de forma de onda, sistemas de monitoramento on-line e PLCs.
Comparado aos transformadores de corrente rígidos tradicionais, este transformador flexível de núcleo dividido é leve, altamente adaptável e de instalação econômica. É particularmente adequado para cenários onde os transformadores tradicionais não podem ser instalados – como barramentos de formato irregular, cabos de grande diâmetro e espaços de gabinete confinados – tornando-o uma ferramenta preferida para distribuição de energia industrial, testes elétricos e manutenção de novas usinas de energia.
1. Flexível e dobrável
O corpo da bobina possui uma bainha isolante flexível que permite que ela seja dobrada e enrolada livremente em vários condutores – incluindo cabos redondos, barramentos retangulares, formas irregulares e linhas de barramento de grande diâmetro. Ele supera as limitações de espaço de instalação e formato do condutor, resolvendo os desafios de instalação associados aos transformadores rígidos tradicionais.
2. Estrutura que pode ser aberta
Ele utiliza um design de acoplamento aberto-fechado, eliminando a necessidade de cortar cabos ou desmontar barramentos. Em cenários de baixa tensão, eletricistas certificados podem instalá-lo enquanto o sistema estiver energizado, reduzindo significativamente os prazos de retrofit e evitando perdas causadas por paradas de produção ou cortes de energia. É ideal para atualizar e modernizar sistemas de distribuição de energia antigos.

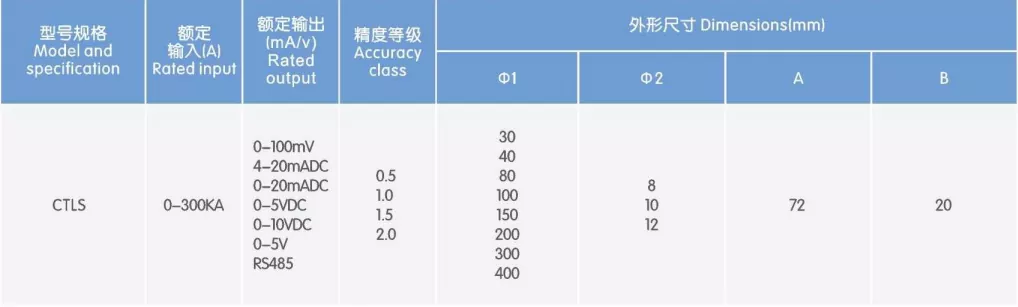

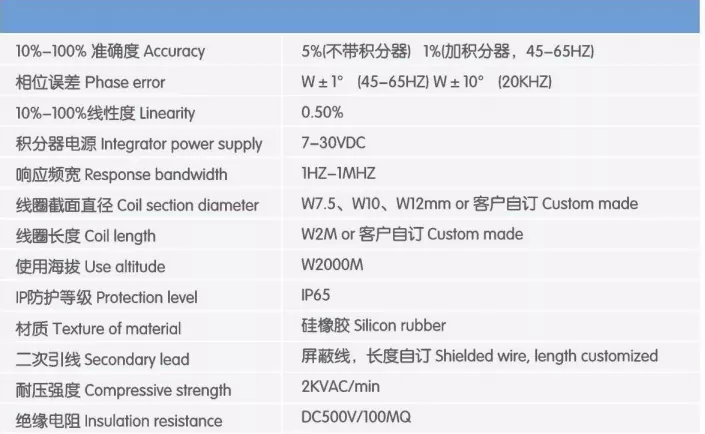

3. Ampla faixa de medição
Ele suporta medições de corrente CA que variam de dezenas de amperes a dezenas de milhares de amperes. Com excelente linearidade e sem risco de saturação magnética do núcleo de ferro, ele fornece medições estáveis de corrente de frequência de energia, corrente harmônica, corrente de pulso transitória e corrente de surto de raios, atendendo aos requisitos duplos de medição padrão e testes especializados.
4. Integrador correspondente
Vem de fábrica com um módulo de integração dedicado que converte o sinal de saída diferencial da bobina em um sinal de corrente padrão 5A/1A ou sinal de tensão 0-5V/4-20mA. Ele se conecta diretamente a vários instrumentos de medição, sistemas de monitoramento e dispositivos de proteção integrados sem necessidade de calibração adicional.
5. Excelente desempenho de isolamento
A bobina utiliza um processo de isolamento de camada dupla, oferecendo alta rigidez dielétrica e resistência a alta tensão e umidade, tornando-a adequada para ambientes internos de distribuição de energia industrial. O conector possui uma interface de precisão que garante um fechamento estável do circuito magnético, resultando em dados de medição precisos e confiáveis.
6. Leve e portátil
O transformador flexível de núcleo dividido pesa significativamente menos que os transformadores tradicionais da mesma classificação. Pode ser transportado e operado por uma única pessoa e a instalação no local não requer maquinaria pesada, reduzindo drasticamente os custos de mão-de-obra e de tempo.
Sistemas de Potência: Subestações, salas de distribuição de energia (registro de faltas, detecção de correntes transitórias, análise harmônica, inspeção de linha).
Fabricação Industrial: Monitoramento on-line de alta corrente para grandes motores, transformadores e retificadores em metalurgia, processamento químico e mineração.
Nova Energia: Usinas fotovoltaicas, estações de armazenamento de energia, aquisição de alta corrente CA para conexão à rede de energia eólica e registro de corrente de falha.
Retrofitting de distribuição de energia: Retrofitting do monitoramento de corrente em painéis legados e sistemas de barramento troncalizado sem interrupção de energia; atualizações do sistema de gerenciamento de energia.
Teste e Inspeção: Testes de aumento de temperatura de equipamentos elétricos, testes de curto-circuito, testes de surtos de raios e calibração de fábrica.
Infraestrutura Municipal: O&M de distribuição de energia e solução de problemas para trânsito ferroviário, data centers e grandes complexos comerciais.
Antes de iniciar o trabalho, verifique o nível de tensão do circuito a ser medido. Para operações de alta tensão, siga rigorosamente os procedimentos de desligamento e verificação de tensão; o trabalho energizado de baixa tensão deve ser realizado por eletricistas certificados usando proteção de isolamento adequada.
Abra o conector da bobina, enrole a bobina flexível completamente em torno do condutor que está sendo medido e certifique-se de que não haja torções ou sobreposições. Em seguida, aperte o conector com segurança, garantindo que as superfícies correspondentes se encaixem perfeitamente.
Conecte os cabos de saída da bobina aos terminais correspondentes do integrador conforme as marcações, prestando atenção à polaridade correta (positivo/negativo).
Conecte a fonte de alimentação ao integrador e conecte a saída do integrador ao instrumento de medição, terminal de aquisição de dados ou outro equipamento. Após verificar se toda a fiação está correta, ligue o equipamento de medição e confirme se a exibição dos dados está normal; a instalação estará concluída.
O transformador flexível de núcleo dividido é adequado apenas para medição de corrente CA; não deve ser usado para detecção de corrente constante CC.
Ao instalar a bobina, certifique-se de que as superfícies de contato estejam limpas e livres de detritos e que a bobina esteja totalmente travada no lugar; não fazer isso afetará a precisão da medição.
Não dobre nem esmague excessivamente a bobina; evite riscar a bainha de isolamento com objetos pontiagudos para evitar danos ao isolamento e riscos de segurança associados.
O lado secundário da bobina Rogowski fornece uma saída de tensão; curto-circuito é estritamente proibido. Conecte o integrador fornecido de acordo com as especificações para evitar danos causados por polaridade incorreta.

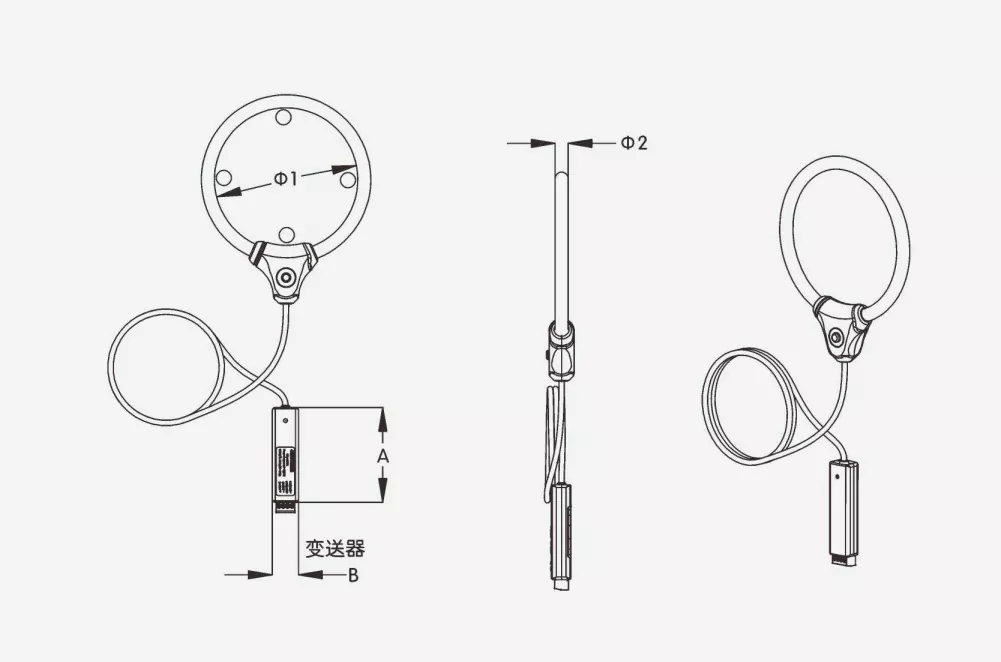

Corpo flexível da bobina: enrolado com fio esmaltado multifilamentos de alta resistência e envolto em uma bainha de isolamento flexível e retardante de chama; resistente à flexão e ao envelhecimento e adaptável a ângulos de instalação complexos.
Conector de acoplamento de precisão: Carcaça de plástico de engenharia de alta resistência com mecanismo de travamento de precisão integrado; garante um ajuste justo com baixa relutância magnética; apresenta um design conveniente push-to-lock.
Módulo Integrador Dedicado: Usa um chip de processamento de sinal de nível industrial que oferece baixa variação de temperatura e alta estabilidade; inclui uma luz indicadora de energia e terminais claramente identificados para minimizar erros de fiação.
Projeto de cabo reforçado: Os cabos de conexão entre a bobina e o integrador são reforçados contra flexão e tração; resistentes à tensão e ao envelhecimento, tornando-os adequados para ambientes complexos de fiação no local.
Q1: Qual é a diferença entre uma bobina Rogowski e um transformador de corrente padrão?
R: Os transformadores de corrente padrão dependem de um circuito magnético com núcleo de ferro e são propensos à saturação magnética; eles normalmente apresentam uma estrutura rígida e fixa que requer desconexão do circuito para instalação. Em contraste, a bobina Rogowski apresenta uma estrutura oca e flexível que é imune à saturação magnética, oferece uma ampla faixa de medição e permite instalação aberta e fechada, tornando-a ideal para aplicações de alta corrente, projetos de modernização e cenários de instalação especializados.
Q2: O transformador flexível de núcleo dividido pode ser usado para medição de energia?
R: Os produtos padrão Classe 0,5 são adequados para consumo geral de energia e monitoramento de corrente. Para aplicações de medição de alta precisão que envolvem liquidação comercial, uma versão de alta precisão Classe 0.2 pode ser personalizada; especifique este requisito com antecedência.
Q3: Pode ser usado dentro de painéis de alta tensão? R: Sim, mas você deve selecionar uma bobina com classificação de isolamento apropriada para o nível de tensão do sistema; além disso, a instalação e a operação devem ser realizadas por pessoal qualificado, em estrita conformidade com as normas de segurança para trabalhos de alta tensão.
Q4: A bobina pode ser adquirida separadamente, sem o integrador?
R: Sim, bobinas ou integradores podem ser adquiridos individualmente; no entanto, verifique os requisitos de interface e compatibilidade de sinal com o seu equipamento existente antes de fazer um pedido. Projeto especial de teste de qualidade de energia para a oficina de estamparia de uma base de fabricação de veículos na nova área da baía de Ningbo Hangzhou
Nome do Projeto: Detecção de Corrente de Inrush e Testes Especiais de Qualidade de Energia para a Oficina de Estampagem de uma Base de Fabricação de Veículos de Marca Indígena na Nova Área da Baía de Ningbo Hangzhou
Localização: Parque Industrial de Fabricação de Veículos, Nova Área da Baía de Hangzhou, Cidade de Ningbo, Província de Zhejiang
Data de implementação: setembro de 2024

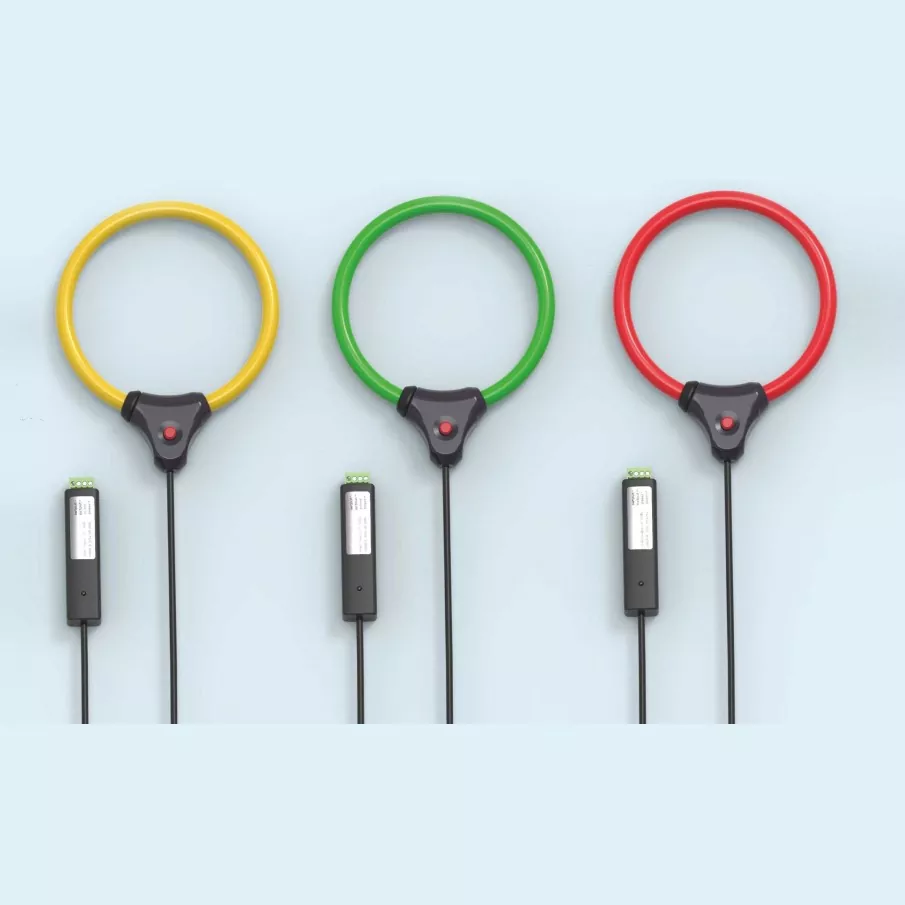

Produtos utilizados: Conjunto de bobinas Rogowski de núcleo dividido flexível trifásico (codificado por cores amarelo/verde/vermelho; equipado com integradores externos dedicados)
A oficina de estamparia está equipada com quatro prensas mecânicas de grande porte de 2.000 toneladas, representando cargas de impulso típicas de serviço pesado. Cada motor principal tem potência nominal de 250 kW e a corrente de pico durante o curso de estampagem pode exceder seis vezes a corrente nominal. No início de 2024, a oficina enfrentou problemas frequentes, incluindo aumento anormal de temperatura em entroncamentos de barramentos de baixa tensão, ablação de contatores em gabinetes de compensação de potência reativa e alertas de erro em equipamentos de inspeção dimensional de precisão próximos causados por interferência. O proprietário contratou uma agência terceirizada de testes de energia para realizar testes abrangentes de qualidade de energia em todas as condições operacionais para capturar com precisão formas de onda de corrente de partida e dados harmônicos, fornecendo assim os dados necessários para apoiar estratégias subsequentes de mitigação de qualidade de energia.
Condições complexas de carga de impulso; transformadores tradicionais incapazes de capturar sinais transitórios
Os transformadores de corrente convencionais com núcleo de ferro sofrem de alta histerese e estreita largura de banda de medição; eles só podem capturar correntes de frequência de potência em estado estacionário. Eles são incapazes de capturar com precisão formas de onda de corrente de irrupção de estampagem em nível de milissegundos ou medir com precisão o conteúdo harmônico de alta ordem, tornando os dados de teste insuficientes para a análise da causa raiz das falhas.
Dificuldade em desconectar barramentos de grande seção; testes de desligamento acarretam perdas massivas de produção
A principal linha de energia de entrada da oficina consiste em barramentos retangulares de cobre (especificações: 3×120×10 mm). A instalação de transformadores tradicionais do tipo janela (passagem) exigiria a desmontagem dos barramentos e a desconexão das linhas de energia. Estimou-se que uma interrupção de energia de 12 horas por linha de produção resultaria em perdas diretas de produção superiores a um milhão de RMB – um resultado completamente inaceitável para o proprietário.
Espaço limitado dentro do gabinete; a instalação de equipamentos de teste rígidos é restrita Dentro dos gabinetes de distribuição de energia, o espaçamento entre os barramentos é estreito e os disjuntores e blocos de terminais adjacentes são densamente compactados. Os transformadores de corrente rígidos e clamp-on são volumosos e exigem espaço operacional significativo, dificultando sua instalação adequada e complicando a implantação de testes.
Altas demandas por testes síncronos multicanais; a consistência do sinal é difícil de garantir.
A análise precisa do desequilíbrio e da diferença de fase requer aquisição síncrona de correntes trifásicas. As pontas de prova tradicionais do tipo split muitas vezes sofrem com variações significativas nos parâmetros do enrolamento e altos erros de integração, levando a uma sincronização deficiente de dados entre as fases – fatores que comprometem diretamente a precisão dos resultados da análise de qualidade de energia.
Para atender aos requisitos do local industrial para "testes ao vivo, ampla compatibilidade, alta precisão e ampla largura de banda", o projeto utiliza um conjunto trifásico de bobinas Rogowski flexíveis e fixas emparelhadas com um integrador externo dedicado. Esta configuração emite um sinal padrão para um analisador portátil de qualidade de energia, permitindo testes contínuos de 72 horas em todas as condições operacionais.
Design da solução principal
Estrutura de fixação flexível: As bobinas são flexíveis e podem ser dobradas ou moldadas para envolverem diretamente barramentos retangulares. A instalação pode ser realizada em circuitos energizados seguindo procedimentos de segurança padrão, eliminando a necessidade de desmontar barramentos ou desligar a energia.
Integrador tipo split de alta precisão: Um módulo de integração externo realiza cálculos de integração precisos, convertendo o sinal diferencial da bobina em um sinal de tensão padrão que é diretamente compatível com as interfaces de entrada dos principais analisadores de qualidade de energia.
Capacidade de medição de ampla largura de banda: A faixa de frequência de medição efetiva cobre 5 Hz a 1 kHz, permitindo a captura precisa de correntes de surto transitórias e harmônicos (2ª a 25ª ordens), em total conformidade com os padrões de teste de qualidade de energia.
Design codificado por cores: As bobinas amarela, verde e vermelha correspondem às três fases, minimizando erros de fiação no local e melhorando significativamente a eficiência do teste e a precisão dos dados de fase.
Implantação rápida com tempo de inatividade zero; nenhum impacto na produção normal. As bobinas flexíveis apresentam um design de travamento rápido, permitindo que sejam fixadas diretamente ao redor dos barramentos. Eletricistas certificados realizam a instalação de acordo com protocolos de trabalho energizados de baixa tensão, não exigindo cortes de energia ou desmontagem de componentes de distribuição. A implantação de um único conjunto trifásico leva apenas 15 minutos, permitindo que a linha de produção da oficina opere normalmente durante todo o teste com perda zero na produção.
Adaptabilidade flexível a condutores de formato irregular; fácil instalação em espaços confinados. O corpo flexível da bobina se adapta perfeitamente aos contornos dos barramentos retangulares de cobre, permitindo fácil instalação mesmo em gabinetes apertados com alta densidade de componentes e espaço de trabalho limitado; isso resolve fundamentalmente o desafio da indústria onde os transformadores de corrente rígidos não conseguem encaixar condutores irregulares ou ambientes apertados.
Apresentando ampla largura de banda e alta precisão, o dispositivo – quando combinado com um integrador dedicado – oferece excelente linearidade de medição e características de resposta de frequência planas. Ele captura com precisão correntes de impulso de pico de nível de milissegundos e formas de onda completas durante operações de estampagem e mede com precisão o conteúdo harmônico. Com um erro de medição de ≤0,5%, atende totalmente aos requisitos de precisão para testes profissionais de qualidade de energia.
A excelente consistência trifásica garante dados de teste síncronos confiáveis. As bobinas são fabricadas usando um processo de enrolamento unificado e os parâmetros do integrador são rigorosamente combinados e calibrados. O erro de sincronização entre as três fases é inferior a 1 ms, permitindo a reconstrução precisa das diferenças de fase e do desequilíbrio de corrente, garantindo assim a validade científica e a precisão dos resultados da análise da qualidade da energia.
Portátil e durável para uso repetido em vários cenários. Todo o sistema é leve e fácil de transportar, apresentando um mecanismo robusto de abertura/fechamento projetado para operação frequente. É ideal para uso por agências de testes terceirizadas em vários locais industriais e especificações de circuitos. Sua alta capacidade de reutilização resulta em um custo total de propriedade muito inferior ao dos métodos de teste tradicionais.
Identificação da causa raiz das falhas: Através de testes contínuos de 72 horas sob condições operacionais plenas, o sistema capturou com precisão uma corrente de pico de 1860A (aproximadamente 6,2 vezes o valor nominal) durante o curso de estampagem da prensa. Também identificou que os níveis de 5º e 7º harmônicos excederam os limites em 12% e 8%, respectivamente, esclarecendo assim as causas básicas do superaquecimento do barramento, ablação do contator e interferência com equipamentos de precisão.
Apoiar a implementação de soluções de mitigação eficazes: Com base em dados de teste precisos, o cliente instalou Filtros Ativos de Potência (APF) e dispositivos dinâmicos de compensação de potência reativa. Após a modernização, o aumento médio da temperatura dos barramentos caiu 12°C, a taxa de falhas devido à ablação do contator caiu 85% e os problemas de erros relacionados a interferências em equipamentos de teste de precisão foram completamente resolvidos.
Reduzindo significativamente os custos totais de testes: Em comparação com métodos de testes tradicionais que exigem cortes de energia, esta abordagem de testes em tempo real evitou aproximadamente 1,2 milhões de RMB em perda de capacidade de produção. Além disso, os custos de mão de obra para testes foram reduzidos em 60% e o ciclo de testes foi reduzido de... A duração dos testes foi reduzida de três dias para meio dia, demonstrando vantagens significativas em eficiência e custo-benefício.
O valor da reutilização do equipamento foi plenamente concretizado; o sistema foi posteriormente implantado em diversas rodadas de inspeções de qualidade de energia nas oficinas de soldagem e montagem final da instalação. Concluiu com sucesso os testes em 12 locais com uma taxa operacional de 100% e precisão de medição consistentemente estável, estabelecendo-se como uma ferramenta central e padrão para as inspeções de O&M da instalação.
A bobina Rogowski de núcleo dividido flexível trifásica com um integrador externo é uma ferramenta central especializada para testes de qualidade de energia industrial, detecção de transientes de alta corrente e solução de problemas de falhas de distribuição de energia. Ele resolve com eficácia três grandes problemas associados aos equipamentos de teste tradicionais: a necessidade de quedas de energia, pouca adaptabilidade e medições transitórias imprecisas. Ele atende às necessidades profissionais de agências de testes terceirizadas para equipamentos portáteis e reutilizáveis, ao mesmo tempo que se adapta aos diversos cenários – desde testes ad hoc até monitoramento on-line – encontrados por empresas industriais. Em última análise, fornece dados precisos e confiáveis para apoiar o diagnóstico de falhas, a otimização da eficiência energética e o gerenciamento da qualidade da energia nos sistemas de distribuição de energia.
