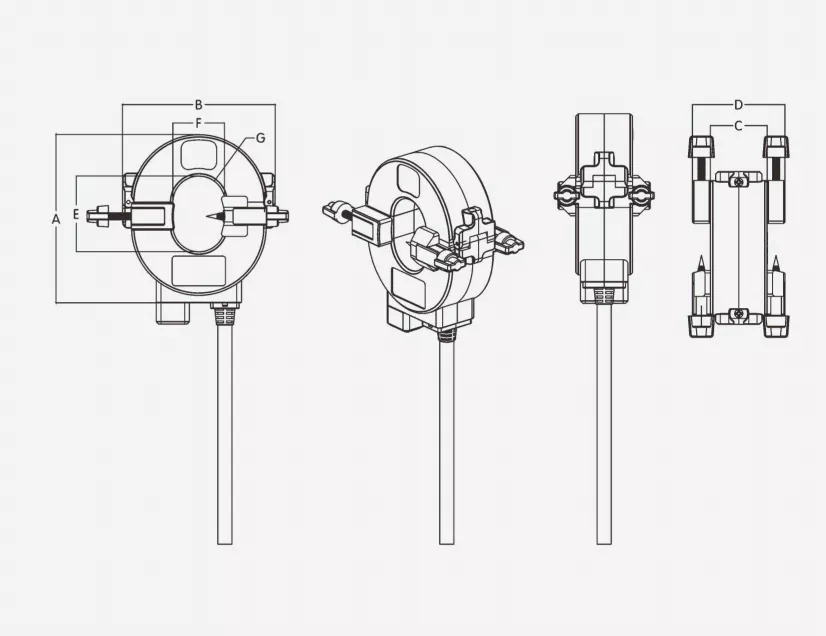

Nossos transformadores de corrente à prova d'água CTHW9 Outdoor apresentam um mecanismo de travamento simétrico de parafuso duplo. Em comparação com projetos de parafuso único, esta estrutura garante uma distribuição de força mais uniforme e um fechamento mais apertado do núcleo, garantindo estruturalmente a precisão da medição e a estabilidade operacional a longo prazo. A linha de produtos oferece vários tamanhos de abertura para acomodar cabos de energia de baixa tensão de diferentes diâmetros.
Utilizando um mecanismo de travamento simétrico de parafuso duplo, os parafusos de ambos os lados são apertados alternadamente durante a instalação. Isso garante uma distribuição uniforme de força nas carcaças superior e inferior do transformador e um ajuste perfeito e sem folgas na interface do núcleo, eliminando problemas como desalinhamento ou desvios de precisão causados pelo travamento unilateral. Os pinos de travamento pressionam firmemente contra a superfície externa do cabo, evitando deslizamento ou rotação e garantindo um desempenho de medição estável a longo prazo, mesmo em ambientes de alta vibração, como aqueles que envolvem motores ou ventiladores.

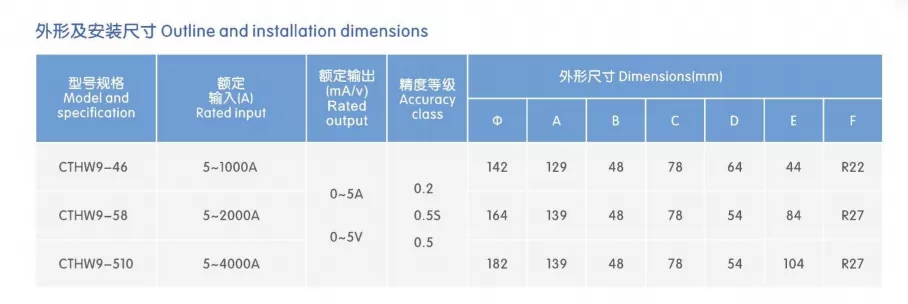

Os modelos estão disponíveis com vários tamanhos de abertura interna, cobrindo totalmente cabos de energia de baixa tensão que variam de seções transversais pequenas a grandes. São compatíveis com cabos single-core e multi-core, atendendo às necessidades de aquisição de dados para circuitos com capacidades de 5A a 4000A. A seleção é flexível, permitindo uma correspondência precisa com as correntes do circuito e as especificações dos cabos; nenhuma modificação do cabo é necessária, pois as unidades podem ser instaladas diretamente através de um mecanismo simples de fixação.
Equipado com um núcleo de aço silício de grão orientado de alta qualidade, o dispositivo oferece alta permeabilidade magnética, baixa perda magnética, ampla faixa linear e forte resistência à interferência eletromagnética. Ele pode funcionar como um transformador de corrente de medição - alcançando precisão de Classe 0,5 ou Classe 1 para aquisição de corrente operacional quando combinado com medidores de energia e sistemas de monitoramento de energia - ou ser personalizado como um transformador de corrente de sequência zero para detectar com precisão correntes residuais no nível de miliamperes para uso com proteção contra vazamento à terra e dispositivos de monitoramento de energia de segurança contra incêndio.
A caixa é moldada em plástico de engenharia retardador de chamas de alta resistência, oferecendo resistência ao impacto e ao envelhecimento causado por temperaturas extremas. O interior utiliza um processo de encapsulamento de resina epóxi a vácuo, fornecendo proteção abrangente contra umidade, poeira e corrosão, alcançando uma classificação de proteção IP65. O transformador de corrente à prova d'água CTHW9 para ambientes externos garante operação estável e de longo prazo e vida útil estendida em diversos ambientes - desde plantas industriais e caixas de distribuição externas até túneis subterrâneos e eixos elétricos úmidos.
Tampa transparente do terminal: O status da fiação é claramente visível; as tampas não precisam ser removidas para aceitação no local ou inspeções de rotina, tornando a solução de problemas mais eficiente.
Marcações claras de polaridade: a direção P1/P2 e a polaridade do terminal secundário são marcadas na superfície da caixa para evitar erros de fiação com eficácia.
Saída de cabo à prova d'água e resistente a dobras: vem com um cabo de saída dedicado com uma interface selada e à prova d'água, adequada para requisitos de instalação externa.
Design integrado (sem necessidade de acessórios extras): Pronto para instalar imediatamente, sem comprar peças adicionais, reduzindo os custos gerais de instalação.
Afrouxe alternadamente os parafusos de travamento em ambos os lados (sentido anti-horário) e separe cuidadosamente as metades superior e inferior do alojamento ao longo da linha divisória.
Posicione o cabo a ser medido no centro da abertura interna do transformador, garantindo que esteja centralizado e não pressione as paredes internas.
Alinhe as superfícies de contato e feche as metades superior e inferior do alojamento; aperte alternadamente os parafusos em ambos os lados (sentido horário) para garantir que as superfícies se encaixem perfeitamente e o pino de contato interno prenda firmemente o cabo.
Abra a tampa transparente do terminal, conecte a fiação do lado secundário corretamente de acordo com as marcações de polaridade e feche a tampa para concluir a instalação.
Nunca deixe o lado secundário do transformador de corrente em circuito aberto durante a operação, pois a alta tensão induzida representa um risco à segurança do pessoal e do equipamento. Ao instalar um transformador de sequência zero, certifique-se de que tanto a(s) linha(s) de fase quanto a linha neutra passem pelo transformador na mesma direção e preste atenção à correspondência de polaridade durante a fiação.
Selecione o tamanho de abertura interna apropriado com base no diâmetro externo real do cabo; para ambientes externos com alta umidade, recomenda-se tratamento adicional de impermeabilização para a área de conexão da fiação.
Retrofit de sistemas de distribuição existentes: instalação de medição e monitoramento em circuitos de cabos em zonas industriais e edifícios comerciais mais antigos, sem a necessidade de cortes de energia ou desconexão de fios, garantindo zero tempo de inatividade da produção.
Gestão de Energia Industrial: Coleta de dados atuais de circuitos que alimentam linhas de produção, equipamentos utilitários, compressores de ar, etc., para permitir estatísticas de consumo de energia e análises de eficiência.
Proteção de Corrente Residual: Atuando como um transformador de corrente de seqüência zero emparelhado com dispositivos de proteção contra vazamento para garantir a segurança elétrica dentro do sistema de distribuição.
Monitoramento de energia de segurança contra incêndio: Monitoramento de corrente e corrente residual em circuitos de distribuição de energia de segurança contra incêndio para cumprir os regulamentos do sistema de segurança contra incêndio.
Monitoramento inteligente de distribuição de energia: Integração com plataformas de monitoramento de energia e terminais IoT para permitir aquisição remota de dados e alerta precoce de falhas.
Nossa linha completa de transformadores de corrente à prova d'água CTHW9 Outdoor é fabricada em estrita conformidade com os padrões nacionais. Cada unidade passa por testes abrangentes – incluindo calibração de precisão, testes de tensão suportável de frequência de energia e verificações de desempenho de isolamento – antes de sair da fábrica para garantir um desempenho estável e confiável.
Personalização disponível: Taxas de corrente, tamanhos de abertura, configurações de saída e parâmetros de sequência zero podem ser ajustados para atender a requisitos específicos.
A equipe técnica profissional fornece orientação de seleção e suporte técnico pós-venda de ponta a ponta.
Os produtos vêm com garantia de 1 ano; compre com confiança sabendo que a qualidade é garantida.
Nome do projeto: Retrofit do sistema de monitoramento de consumo de energia para um parque logístico inteligente no distrito de Xiaoshan, Hangzhou.
Localização: Base Logística de Chuanhua, distrito de Xiaoshan, cidade de Hangzhou, província de Zhejiang.
Data de conclusão: março de 2026.
Produtos utilizados: Várias especificações de transformadores de corrente com perfuração de isolamento e núcleo dividido.
O parque logístico foi concluído e colocado em operação em 2018, contando com uma área total construída de 120 mil m². É composto por três armazéns de alto padrão, uma central de triagem automatizada, uma área de armazenamento de cadeia de frio de baixa temperatura e escritórios de apoio. O parque opera 172 circuitos de distribuição de baixa tensão, com custos anuais de eletricidade superiores a 3,2 milhões de RMB. O sistema de distribuição original estava equipado apenas com um medidor principal de entrada e não possuía capacidade de submedição do consumo de energia. Além disso, devido aos requisitos operacionais específicos da cadeia de frio e dos negócios de triagem, a instalação não poderia acomodar as interrupções prolongadas de energia normalmente necessárias para tais modernizações. Para atender aos requisitos de conservação de energia industrial e redução de custos, e para obter contabilidade de custos de eletricidade por zonas e alertas de anomalias, o parque iniciou uma atualização inteligente na distribuição de energia. Transformadores de corrente (TCs) de núcleo dividido com derivação de energia com perfuração de isolamento foram selecionados como os principais componentes de detecção de corrente, permitindo a implantação de monitoramento em todos os circuitos sem interrupções de energia.
Falta de dados de consumo de energia submedidos e controle grosseiro de custos: Depender apenas de um medidor mestre tornou impossível desagregar os custos de eletricidade entre zonas de armazenamento, classificação, cadeia de frio e escritórios. Também evitou a identificação de desperdícios ocultos – como equipamentos parados ou em funcionamento sem carga – deixando os custos de eletricidade elevados e não otimizados, enquanto as atualizações para poupança de energia careciam de justificação baseada em dados.
Custos proibitivos e inviabilidade de atualizações baseadas em interrupções: Uma queda de energia superior a quatro horas na área de armazenamento da cadeia de frio poderia danificar produtos frescos, com perdas estimadas superiores a 200.000 RMB por incidente. O centro de triagem gera mais de 800.000 RMB em produção diária durante os períodos de pico, tornando um único dia de inatividade extremamente caro. Os TCs tradicionais de "orifício passante" exigiam o corte de cabos para instalação; como as aprovações de interrupção não puderam ser garantidas, o plano de atualização foi inicialmente arquivado.
Espaço de instalação apertado em eletrocalhas e dificuldades de fiação: Mais de 80% dos circuitos de energia estavam concentrados em eletrocalhas. As atualizações tradicionais exigiriam a remoção extensiva das tampas das bandejas e a colocação de cabos de alimentação adicionais, resultando em uma enorme carga de trabalho, altos riscos de segurança e potencial interrupção dos layouts de cabos existentes.
Ausência de monitoramento de corrente em tempo real e dificuldade de detecção de riscos de sobrecarga: As cargas dos equipamentos de classificação flutuam significativamente durante grandes eventos de vendas de comércio eletrônico. Sobrecargas prolongadas na linha podem acelerar o envelhecimento do isolamento ou até causar incêndios. A frequência limitada de inspeção manual significava que falhas ocultas muitas vezes não eram detectadas; incidentes já haviam ocorrido onde o superaquecimento do circuito derivado causou disparos e interrompeu as operações de classificação.
Atendendo aos principais requisitos de “zero falta de energia, fiação mínima e adequação para espaços apertados”, o projeto utilizou TCs de núcleo dividido com derivação de energia perfurante de isolamento em todos os circuitos, com modelos selecionados com base em especificações específicas do circuito.
Princípios Básicos de Design
Autoalimentação perfurante de isolamento: Utilizando eletrodos perfurantes integrados, os TCs extraem energia diretamente através do isolamento do condutor de fase para alimentar os módulos de detecção e comunicação, eliminando a necessidade de instalar cabos de alimentação de 220 V para qualquer um dos pontos de monitoramento. Design articulado e sem ruptura: apresenta uma estrutura articulada com trava de pressão que se fixa diretamente na parte externa do cabo; elimina a necessidade de cortar cabos ou desconectar terminais, permitindo a instalação sem interrupção de energia em conformidade com os padrões de trabalho sob tensão de baixa tensão.
Arquitetura de submedição: coleta dados por zona funcional e tipo de uso de energia, carregando-os em uma plataforma centralizada de gerenciamento de energia para permitir a contabilidade de custos de eletricidade zonal, alertas de uso anormal e análise de tendências de consumo de energia.
Adaptabilidade compacta ao espaço: As dimensões otimizadas do dispositivo e os requisitos reduzidos de espaço operacional o tornam adequado para ambientes de instalação apertados, como bandejas de cabos e áreas com fiação densa.
Instalação com tempo de inatividade zero e perda operacional zero: eletricistas de baixa tensão certificados realizaram trabalhos de linha viva estritamente de acordo com os regulamentos. O processo de modernização não causou interrupções no fornecimento de energia para sistemas de refrigeração e classificação da cadeia de frio, resultando em nenhum dano à carga ou atrasos nos pedidos. Isso por si só evitou perdas estimadas por falta de energia superiores a 500.000 RMB e eliminou procedimentos complexos de aprovação de interrupções e transferência de carga.
Eliminação do cabeamento de energia e redução de 35% no custo total: Aproveitando a tecnologia de perfuração de isolamento com alimentação própria, não houve necessidade de instalar linhas de energia separadas para os 172 pontos de monitoramento. Isso reduziu os custos associados a materiais de cabeamento, perfuração de bandejas de cabos e mão de obra; o custo geral de modernização foi aproximadamente 35% inferior ao das soluções tradicionais e o período de construção foi reduzido em mais da metade.
Adaptabilidade a espaços apertados em bandejas de cabos e eficiência significativamente melhorada: O dispositivo compacto requer espaço mínimo para operação e instalação, eliminando a necessidade de remover grandes seções das tampas das bandejas de cabos. Todo o processo – fixação, perfuração e travamento – pode ser concluído com uma mão, com um tempo médio de instalação de apenas 8 minutos por unidade. A instalação rápida é possível mesmo para circuitos com fiação densa dentro das bandejas, reduzindo significativamente os riscos de segurança associados ao trabalho em altura e em espaços confinados.
Contato perfurante confiável e sem riscos de superaquecimento/isolamento: Os eletrodos perfurantes são feitos de cobre estanhado altamente condutor e apresentam um mecanismo de travamento de força constante para garantir uma resistência de contato estável. O ponto de perfuração inclui uma junta de isolamento integrada, garantindo operação interna de longo prazo sem superaquecimento, oxidação ou degradação do isolamento; após a conclusão, o projeto passou por um teste de aumento de temperatura em plena carga de 72 horas, com todos os pontos atendendo aos padrões nacionais. A precisão da medição atende aos padrões e requisitos de contabilidade interna. As superfícies de contato dos sensores de núcleo dividido utilizam retificação de precisão, garantindo um fechamento hermético do circuito magnético e perda magnética mínima, com precisão de medição consistentemente dentro da Classe 0,5. A discrepância entre os dados agregados da submedição e o contador mestre é inferior a 2%, satisfazendo plenamente as necessidades de gestão da contabilização interna do consumo de energia e da imputação de custos departamentais.
Implementação de contabilização de energia submedida; a economia anual de eletricidade excede 200.000 RMB. A modernização permitiu estatísticas refinadas de uso de eletricidade categorizadas por zona e função. A análise de dados identificou pontos de desperdício, como o elevado consumo de energia sem carga na área de armazenamento da cadeia de frio durante a noite e compressores de ar ociosos na área de classificação. Após a otimização das estratégias operacionais, a poupança mensal de eletricidade atingiu aproximadamente 18.000 kWh, com poupanças anuais projetadas nos custos de eletricidade superiores a 200.000 RMB.
Avisos proativos de sobrecarga evitam incidentes de inatividade. O sistema estabeleceu limites atuais de alerta de sobrecarga. Durante as temporadas de pico de classificação "618" e "Double 11", alertas de carga pesada foram acionados três vezes. O pessoal de operações e manutenção (O&M) ajustou prontamente as combinações operacionais dos equipamentos e escalonou os tempos de inicialização dos equipamentos de alta potência, evitando interrupções de classificação causadas por sobrecargas e desarmes do circuito; isso evitou perdas cumulativas de tempo de inatividade superiores a 300.000 RMB.
Operação estável do equipamento com taxa de integridade de 100%. Em julho de 2026, todos os 172 transformadores de corrente operavam de forma contínua e estável. Nenhuma falha – como superaquecimento no ponto de perfuração, quebra de isolamento ou desvio de sinal – ocorreu. A taxa de integridade do equipamento é de 100%, não necessitando de manutenção ou calibração frequente, resultando em custos de O&M extremamente baixos.
Aprovou a aceitação da economia de energia e garantiu subsídios políticos. O projeto atendeu aos requisitos de aplicação local para subsídios de modernização para economia de energia industrial. Graças a um sistema abrangente de submedição e a resultados claros de poupança de energia, foi aprovado com sucesso na aceitação de terceiros e recebeu um subsídio especial de poupança de energia de 120.000 RMB, reduzindo ainda mais o custo de modernização.
Os transformadores de corrente de núcleo dividido do tipo perfurante oferecem um caminho de baixa intrusão, baixo custo e altamente eficiente para retrofit inteligente em cenários de distribuição de energia existentes – como instalações logísticas, industriais e comerciais – onde os desligamentos do sistema são inaceitáveis e as modificações são difíceis de implementar. Ele resolve os desafios de instalação associados aos transformadores de instrumentos tradicionais – que exigem cortes de energia e desconexão de fios – ao mesmo tempo que elimina os custos e o tempo associados à fiação adicional da fonte de alimentação. Capaz de estabelecer rapidamente sistemas para consumo de energia submedido e monitoramento de condições, ele serve como um componente de detecção central altamente econômico que ajuda as empresas a economizar energia, reduzir custos e atualizar suas operações e manutenção de distribuição de energia.
