Para projetos que exigem distribuição confiável de terminais de baixa tensão,Junrayfornece oArmário de Distribuição JPcomo uma solução prática para organizar, proteger e controlar circuitos elétricos. Projetado para aplicações como redes elétricas rurais externas, projetos residenciais e sistemas de engenharia de pequena escala, este gabinete combina uma estrutura compacta com configuração flexível para suportar distribuição de energia estável.
Um gabinete de distribuição bem projetado é mais do que um gabinete para componentes elétricos. Ele fornece uma plataforma organizada para proteção de circuitos, distribuição de energia, medição e controle operacional. O Gabinete de Distribuição JP está posicionado dentro do portfólio de produtos de distribuição de baixa tensão da Junray e é destinado a aplicações de distribuição de terminais onde eficiência de espaço, proteção confiável, manutenção conveniente e adaptabilidade de projeto são importantes. Este artigo explica sua função, principais características, cenários de aplicação, considerações de seleção e os fatores que os compradores devem avaliar antes de adquirir um gabinete adequado.
Índice
- O que é um gabinete de distribuição JP?
- Por que um gabinete de distribuição JP é importante?
- Quais são os principais recursos?
- Onde pode ser usado?
- Como você deve selecionar um gabinete de distribuição JP?
- Fatores de seleção do gabinete de distribuição JP
- Considerações sobre instalação e manutenção
- Por que considerar o Junray para equipamentos de distribuição?
- Perguntas frequentes
- Conclusão

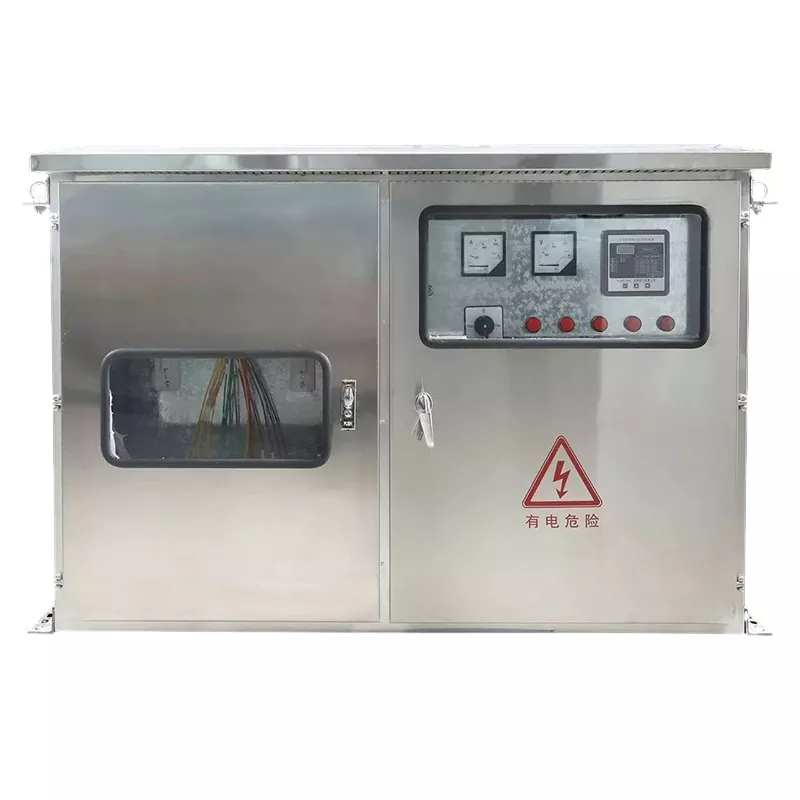

O que é um gabinete de distribuição JP?
Um Gabinete de Distribuição JP é um gabinete de distribuição elétrica de baixa tensão projetado para organizar e distribuir energia elétrica para vários circuitos de saída. Ele pode integrar componentes elétricos necessários para distribuição, proteção, medição e controle dentro de uma estrutura de gabinete centralizada.
Ao contrário de uma simples caixa de junção, um gabinete de distribuição pode fornecer um arranjo mais estruturado para disjuntores, dispositivos de proteção, medidores, barramentos e outros componentes elétricos. Isso ajuda os engenheiros elétricos e instaladores a gerenciar vários circuitos, mantendo o sistema interno organizado e acessível.
Dentro do portfólio de painéis de distribuição de baixa tensão da Junray, o Gabinete de Distribuição JP é classificado como um conjunto de distribuição terminal. Isto torna-o particularmente relevante para requisitos de distribuição de menor escala, incluindo projetos residenciais, pequenas instalações de engenharia e sistemas de distribuição de energia rural ao ar livre.
Para compradores que pesquisam equipamentos de manobra de baixa tensão, é essencial compreender a aplicação pretendida de cada tipo de gabinete. Um gabinete de distribuição de terminais deve ser selecionado de acordo com a carga elétrica, número de circuitos, condições ambientais, requisitos de proteção e método de instalação, e não apenas com a aparência do gabinete.
Por que um gabinete de distribuição JP é importante?
Os sistemas de distribuição elétrica precisam fornecer energia e, ao mesmo tempo, controlar riscos potenciais, como sobrecarga, curtos-circuitos, vazamentos e condições operacionais anormais. Um gabinete de distribuição configurado corretamente cria uma interface estruturada entre a fonte de alimentação de entrada e as cargas elétricas a jusante.
As principais funções podem incluir:
- Distribuição de energia:Roteia a energia elétrica de entrada para diferentes circuitos de saída.
- Proteção do circuito:Fornece um local adequado para dispositivos de proteção, como disjuntores.
- Organização elétrica:Mantém condutores e componentes dispostos em uma estrutura de gabinete definida.
- Monitoramento:Permite que medidores e componentes de monitoramento adequados sejam incorporados quando necessário.
- Acesso de manutenção:Fornece um ambiente organizado para inspeção e manutenção por pessoal qualificado.
- Integração do sistema:Facilita a combinação de componentes de distribuição e proteção de acordo com as necessidades do projeto.
Estas funções são especialmente importantes quando um projeto possui diversas cargas que precisam ser protegidas ou controladas de forma independente. Em vez de distribuir circuitos através de gabinetes elétricos dispersos, um gabinete centralizado pode facilitar a compreensão e o gerenciamento da arquitetura geral de distribuição.
Quais são os principais recursos?
A configuração real de um Gabinete de Distribuição JP deve ser determinada pelo projeto elétrico e pelas especificações do projeto. Porém, diversas características são importantes na avaliação deste tipo de equipamento.
Layout Interno Estruturado
Um arranjo interno bem organizado oferece espaço para proteção de circuito e componentes de distribuição, ao mesmo tempo que ajuda os instaladores a manter rotas de fiação desobstruídas. O posicionamento adequado dos componentes também pode simplificar a inspeção e a solução de problemas.
Configuração flexível de componentes
Diferentes projetos exigem diferentes combinações de componentes de proteção e controle. Um gabinete de distribuição pode, portanto, ser configurado de acordo com os circuitos necessários, classificações de corrente, funções de medição e ambiente de instalação.
Design Orientado para Proteção
A proteção elétrica é uma das considerações mais importantes nos equipamentos de distribuição. O gabinete fornece uma plataforma organizada para integração de dispositivos de proteção adequados, selecionados de acordo com as características elétricas do sistema.
Distribuição de Terminal Compacto
As aplicações de distribuição de terminais geralmente apresentam restrições de espaço diferentes das grandes salas de distribuição dedicadas. Um gabinete adequado pode fornecer gerenciamento prático do circuito sem aumentar desnecessariamente o tamanho e a complexidade da instalação.
Personalização de projetos
Junray afirma que sua linha de painéis de distribuição de baixa tensão oferece suporte à personalização de dimensões, funções e parâmetros técnicos. Esse recurso pode ser valioso quando um projeto possui requisitos específicos de dimensões de gabinete, arranjos de circuitos, níveis de proteção ou componentes elétricos.
Onde pode ser usado?
A aplicação de um Armário de Distribuição JP depende da sua configuração elétrica e dos requisitos do projeto. Como solução de distribuição terminal, pode ser considerada para diversos cenários onde a energia de baixa tensão precisa ser distribuída através de múltiplos circuitos protegidos.
1. Distribuição de energia rural
As redes elétricas rurais externas podem exigir equipamentos de distribuição práticos que possam organizar vários circuitos de saída. Um gabinete devidamente especificado pode fornecer um local centralizado para funções de distribuição e proteção.
2. Projetos Residenciais
Empreendimentos residenciais requerem sistemas de distribuição elétrica capazes de fornecer diferentes cargas, mantendo a proteção adequada do circuito. Os gabinetes de distribuição podem oferecer suporte à separação organizada de circuitos e simplificar o gerenciamento elétrico.
3. Pequenos Projetos de Engenharia
Pequenos projetos comerciais, municipais e de engenharia podem não exigir a configuração em grande escala de um sistema de manobra dedicado para sala de distribuição. Um gabinete de distribuição de terminal pode fornecer uma solução adequadamente dimensionada quando suas classificações elétricas e proteção ambiental atendem às especificações do projeto.
4. Instalações elétricas externas
Para aplicações externas, os compradores devem prestar atenção especial à proteção do gabinete, à resistência à corrosão, às condições de temperatura, à exposição à umidade e ao local de instalação. Esses fatores devem ser avaliados antes da seleção final do equipamento.
Como você deve selecionar um gabinete de distribuição JP?
A escolha de equipamentos de distribuição elétrica com base apenas nas dimensões do gabinete ou no preço de compra pode criar problemas durante a instalação e operação. As equipas de aquisição devem primeiro estabelecer os requisitos técnicos do sistema eléctrico.
- Defina a tensão operacional.Confirme a tensão nominal exigida pelo sistema de distribuição e certifique-se de que todos os componentes são compatíveis.
- Calcule a carga esperada.Determine a corrente operacional normal e considere futuras expansões de carga quando apropriado.
- Determine o número de circuitos de saída.O gabinete deve fornecer capacidade suficiente para os requisitos atuais e acréscimos planejados.
- Selecione dispositivos de proteção adequados.Os disjuntores e outros componentes de proteção devem atender aos requisitos de projeto elétrico e coordenação.
- Avalie o ambiente de instalação.Instalações externas podem exigir maior proteção do invólucro e maior resistência à corrosão do que aplicações internas.
- Verifique as dimensões do gabinete.Confirme se o gabinete pode acomodar os componentes selecionados, mantendo ao mesmo tempo fiação prática e espaço para manutenção.
- Considere a personalização.Para projetos fora do padrão, comunique os arranjos dos circuitos, os requisitos dos componentes, as dimensões e as condições ambientais ao fabricante antes da produção.
Fatores de seleção do gabinete de distribuição JP
A tabela a seguir fornece uma lista de verificação prática para compradores que avaliam um Gabinete de Distribuição JP para um projeto.
| Fator de seleção | O que verificar | Por que é importante |
|---|---|---|
| Tensão nominal | Tensão do sistema e compatibilidade de componentes | Garante que o gabinete corresponda ao sistema de distribuição elétrica |
| Corrente nominal | Carga esperada e corrente do circuito | Ajuda a evitar a seleção inadequada de equipamentos |
| Circuitos de saída | Número e tipo de circuitos downstream | Determina a disposição interna e a capacidade de expansão |
| Proteção | Disjuntores, proteção contra vazamento, proteção contra surtos e dispositivos relacionados | Suporta segurança elétrica e proteção do sistema |
| Proteção de gabinete | Umidade, poeira, chuva e exposição ambiental | Importante para instalações externas e exigentes |
| Material e Acabamento | Material do gabinete, revestimento e resistência à corrosão | Influencia a durabilidade mecânica e a vida útil |
| Dimensões | Espaço de instalação e folga de componentes internos | Melhora a praticidade da instalação e o acesso à manutenção |
| Personalização | Dimensões, configuração do circuito, componentes e funções | Ajuda a adaptar o equipamento padrão às necessidades específicas do projeto |
Esta lista de verificação também pode ser usada ao preparar uma RFQ. Fornecer ao fabricante informações elétricas e ambientais precisas na fase de cotação pode reduzir alterações nas especificações posteriormente no processo de aquisição.
Considerações sobre instalação e manutenção
Mesmo um armário de distribuição bem projetado requer instalação correta e inspeção regular. A instalação elétrica deve sempre ser realizada por profissionais devidamente qualificados, de acordo com os códigos elétricos aplicáveis, desenhos de projeto e instruções do fabricante.
Instalação
- Verifique o modelo do gabinete e as classificações elétricas antes da instalação.
- Confirme se o local de montagem oferece espaço adequado para operação e manutenção.
- Verifique as especificações dos cabos de entrada e saída antes da terminação.
- Certifique-se de que os dispositivos de proteção estejam corretamente selecionados e coordenados com o sistema.
- Verifique os arranjos de aterramento e ligação de acordo com o padrão elétrico aplicável.
- Inspecione os terminais e conexões antes de energizar o sistema.
Manutenção
Os requisitos de manutenção dependem da aplicação e do ambiente operacional. A inspeção de rotina pode incluir a verificação de conexões de cabos, dispositivos de proteção, condições do gabinete, sinais de superaquecimento, entrada de umidade, corrosão e comportamento elétrico anormal.
Para equipamentos externos, a exposição ambiental deve receber atenção especial. Poeira, umidade, sal, mudanças de temperatura e atmosferas corrosivas podem afetar equipamentos elétricos ao longo do tempo. A inspeção preventiva ajuda a identificar possíveis problemas antes que se tornem falhas operacionais.
Por que considerar o Junray para equipamentos de distribuição?
Wenzhou Junray Electrical Co., Ltd. foi fundada em 2013 e se concentra em equipamentos de distribuição de energia de alta e baixa tensão. Seu portfólio de produtos inclui conjuntos de distribuição de terminais, quadros de distribuição de baixa tensão, gabinetes de controle, equipamentos de média tensão, transformadores de instrumentos e outros produtos elétricos.
De acordo com as informações publicadas pelo fabricante, a Junray opera uma unidade de produção com aproximadamente 50 funcionários qualificados e mantém capacidade de produção e testes para seus equipamentos elétricos. A empresa também afirma que seus produtos são fabricados de acordo com as normas GB e IEC relevantes e passam por inspeção antes do envio.
Para aquisições baseadas em projetos, a personalização pode ser uma consideração importante. Junray afirma que oferece suporte a OEM/ODM e soluções personalizadas cobrindo dimensões, funções, requisitos de proteção e parâmetros técnicos. Isso pode ajudar empreiteiros de engenharia, distribuidores e compradores de projetos a adaptar os equipamentos de distribuição aos requisitos específicos da aplicação.
Junray também fornece suporte técnico abrangendo design de soluções, orientação de instalação e assistência pós-venda. No entanto, os compradores devem confirmar a configuração exata do produto, os padrões aplicáveis, o escopo dos testes, o cronograma de entrega e os requisitos de documentação com o fabricante antes de fazer um pedido.
Perguntas frequentes
Qual é o objetivo principal de um Gabinete de Distribuição JP?
Um gabinete de distribuição JP é usado principalmente para distribuição de energia terminal de baixa tensão. Ele fornece um gabinete organizado para distribuição de energia elétrica para vários circuitos e pode acomodar componentes adequados de proteção, medição e controle de acordo com os requisitos do projeto.
Onde um Gabinete de Distribuição JP é comumente usado?
As aplicações típicas incluem projetos residenciais, instalações de engenharia de pequena escala e distribuição de energia rural ao ar livre. A aplicação final deve ser determinada de acordo com as classificações elétricas do gabinete, proteção do gabinete, configuração e padrões aplicáveis.
Um Armário de Distribuição JP pode ser personalizado?
A personalização pode estar disponível dependendo do fabricante e dos requisitos do projeto. Junray afirma que seus produtos de manobra de baixa tensão podem ser personalizados em dimensões, funções e parâmetros técnicos. Os compradores devem fornecer requisitos elétricos detalhados ao solicitar um orçamento.
Que informações devo fornecer ao solicitar um orçamento?
Informações úteis incluem tensão nominal, corrente nominal, número de circuitos de saída, dispositivos de proteção necessários, ambiente de instalação, requisitos de proteção do gabinete, dimensões do gabinete, requisitos de cabos de entrada e saída, padrões aplicáveis e quaisquer funções de medição ou monitoramento.
O gabinete requer manutenção regular?
Sim. Os equipamentos de distribuição elétrica devem ser inspecionados periodicamente de acordo com sua aplicação e as recomendações de manutenção do fabricante. A inspeção pode incluir terminais, fiação, dispositivos de proteção, condição do gabinete, aterramento, sinais de superaquecimento, corrosão e entrada de umidade.
Conclusão
Um gabinete de distribuição JP pode fornecer uma solução estruturada e adaptável para distribuição de energia terminal de baixa tensão quando suas classificações elétricas, funções de proteção, características do gabinete e configuração são corretamente compatíveis com a aplicação. Para projetos de engenharia residenciais, rurais, externos e de pequeno porte, especificações cuidadosas podem melhorar a praticidade da instalação e o gerenciamento do sistema a longo prazo. Se você estiver adquirindo um Gabinete de Distribuição JP para um projeto futuro,Contate-nospara discutir seus requisitos de tensão, corrente, circuito, gabinete, personalização e aplicação com a equipe de equipamentos elétricos da Junray e solicitar uma solução específica para o projeto.
