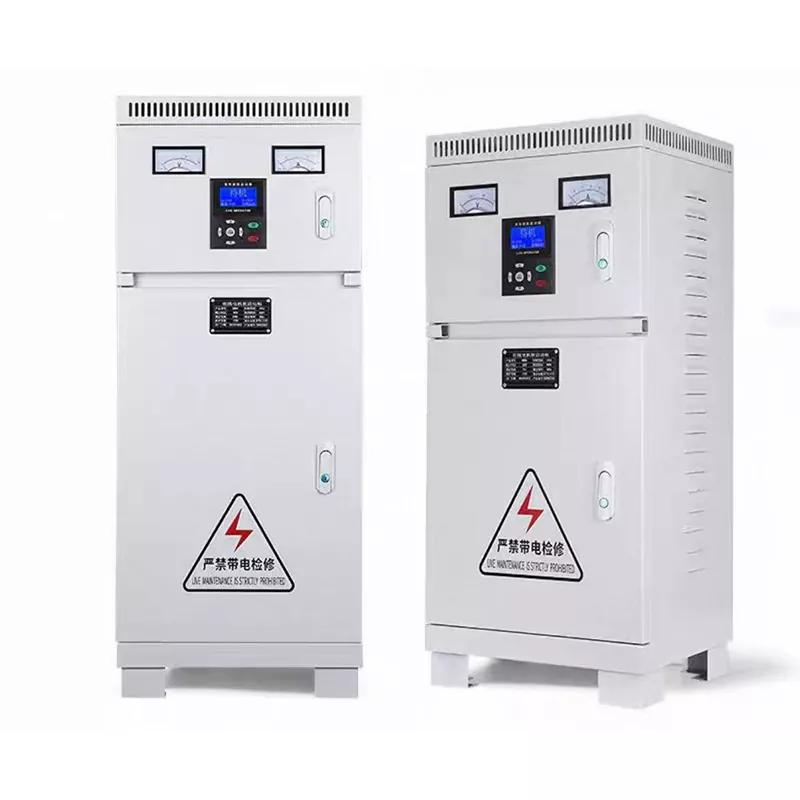

Caixa de controle do lado da máquina

Quando muitas empresas usam motores de grande potência e carga pesada, como britadores e moinhos de bolas, muitas vezes encontram um dilema: o torque de partida estrela-triângulo é insuficiente, impossibilitando a partida do equipamento de carga pesada e incapaz de alcançar a partida normal; embora o gabinete de controle de frequência possa atender aos requisitos, é caro e, para cenários que não requerem ajuste de velocidade, mas apenas inicialização com carga pesada, é sem dúvida um desperdício de custo. A caixa de controle do lado da máquina surgiu, atendendo precisamente aos requisitos de partida de motores de grande potência e carga pesada, e levando em consideração tanto o desempenho de partida quanto o controle de custos.

Especificações Técnicas

Quais são os principais argumentos de venda?

Como um dispositivo de partida exclusivo para motores pesados ​​de potência ultra-alta, a caixa de controle do lado da máquina oferece diversas vantagens que abordam diretamente os pontos práticos do uso real:

Redução de tensão autoacoplada, reduzindo pela metade o impacto dos surtos de rede: Equipado com transformadores autoacoplados de alta qualidade, pode reduzir com precisão a corrente de partida para 1/4 da partida direta, que é ainda menor que 1/3 da partida estrela-triângulo, reduzindo significativamente o impacto na rede durante a inicialização e evitando interferência com a operação normal de outros equipamentos. É adequado para a inicialização estável a longo prazo de vários motores de potência ultra-alta.

Partida de alto torque, fácil partida de cargas pesadas: O torque de partida pode atingir 60% da partida direta, excedendo em muito o torque da partida estrela-triângulo. Para equipamentos de carga pesada, como britadores e moinhos de bolas, resolve completamente o problema da impossibilidade de movimento da partida estrela-triângulo, garantindo uma partida suave e potência suficiente, além de garantir que o equipamento possa ser colocado em operação rapidamente.

Ampla adaptação de energia, cobertura mais ampla: A potência nominal pode ser adaptada de 15kW a 800kW e a personalização é suportada. É maior do que a faixa de potência do gabinete de controle de partida estrela-triângulo, cobrindo perfeitamente vários motores pesados ​​de potência ultra-alta. Quer se trate de pequenos equipamentos pesados ​​ou grandes unidades industriais, eles podem ser combinados com precisão.

Múltiplas proteções, operação estável e mais livre de preocupações: Integrado com múltiplas funções de proteção, como sobrecarga, sobrecorrente, sobretensão, subtensão e sobretemperatura, pode monitorar o status operacional do equipamento em tempo real. Quando ocorre uma anormalidade, ele para automaticamente a máquina e protege o motor e o transformador de autoacoplamento, reduzindo o risco de danos ao equipamento e diminuindo o custo de manutenção posterior. A operação é mais confiável.

Uma escolha econômica com redução de preço de 50%: Em comparação com gabinetes de controle de conversão de frequência, o preço é reduzido diretamente em 50%. Não há necessidade de gastar muito dinheiro em funções redundantes de regulação de velocidade. Ele é otimizado apenas para requisitos de partida de carga pesada, permitindo que os compradores obtenham uma solução de partida mais adequada a um custo menor e economizem significativamente no orçamento de aquisição.

Vantagens do projeto estrutural

A Junray Electrical está profundamente engajada na pesquisa e produção de equipamentos de partida. Ela adere a entregar qualidade profissional aos compradores. Cada detalhe da caixa de controle do lado da máquina foi meticulosamente refinado, equilibrando praticidade e durabilidade. É equipado com um transformador de acoplamento automático de alta qualidade e os componentes principais são de excelente qualidade, garantindo partida estável com redução de tensão e torque suficiente; também é equipado com um relé de tempo preciso, que pode alternar automaticamente o modo de partida sem a necessidade de intervenção manual, garantindo precisão e confiabilidade; um design de canal de dissipação de calor dedicado remove rapidamente o calor gerado pela operação do equipamento, evitando o envelhecimento dos componentes devido ao superaquecimento; o processo de fiação padronizado separa os circuitos de potência e controle, é horizontal e vertical, facilitando a manutenção e atende às normas de segurança elétrica.

Quais são os cenários práticos de aplicação?

Graças ao seu excelente desempenho de partida e ampla adaptabilidade, a caixa de controle do lado da máquina tornou-se o equipamento de partida padrão para vários motores de serviço pesado de altíssima potência, adaptando-se com precisão a vários cenários industriais. No cenário da britadeira, é adequado para inicialização com carga pesada de britadeiras de ultra-alta potência, fornecendo potência suficiente e inicialização suave; no cenário do moinho de bolas, ele pode facilmente conduzir a inicialização com carga pesada do moinho de bolas, resolvendo o problema de energia insuficiente na inicialização do triângulo estrela; no cenário de bomba de água de alta potência, é adequado para inicialização com carga pesada de bombas de água de ultra-alta potência, garantindo a operação estável dos sistemas de abastecimento de água e drenagem; no cenário de ventiladores de alta potência, é adequado para inicialização de ventiladores de ultra-alta potência, reduzindo o impacto na rede e garantindo o bom funcionamento dos ventiladores, atendendo totalmente aos requisitos de inicialização de carga pesada industrial.

Compra Imediata

Selecione um dispositivo de partida de motor para serviços pesados ​​compatível, confiável e econômico para ser a chave para reduzir custos e melhorar a eficiência. A caixa de controle do lado da máquina é desenvolvida e produzida pela Junray Electrical. Garante qualidade, oferece pronta entrega e excelente atendimento pós-venda, atendendo perfeitamente aos pontos problemáticos de difícil partida de motores pesados ​​e altos custos. Não hesite. Contate-nos imediatamente para garantir a caixa de distribuição de baixa tensão econômica, tornando a partida de motores pesados ​​de grande potência mais suave e a operação mais confiável.

Visão geral do projeto de retrofit

I. Antecedentes do Projeto

Este projeto envolve o retrofit do sistema de distribuição de energia de uma estação de tratamento de efluentes de um parque industrial. A estação está equipada com múltiplas bombas principais de esgoto de alta potência (132 kW), classificadas como equipamentos de alta inércia e carga pesada. Os motores originais utilizavam um método de partida direta (DOL), resultando em enormes correntes de partida. Cada partida causava uma queda repentina na tensão do barramento da planta, luzes piscando e a parada ou reinicialização de outros equipamentos; frequentemente acionava disparos instantâneos de sobrecarga no disjuntor principal a montante e causava ablação ou soldagem do contator. O uso prolongado da partida DOL levou a um grave superaquecimento do enrolamento do motor e à redução da vida útil do equipamento, enquanto as flutuações da rede interferiram nos equipamentos de fabricação de precisão próximos, comprometendo seriamente a estabilidade da produção e a segurança elétrica.

Para resolver os problemas de alta corrente de partida, quedas severas de tensão e vulnerabilidade do equipamento, todas as unidades foram substituídas por gabinetes de controle de partida de tensão reduzida com autotransformadores. Esta abordagem garante a partida suave de motores de carga pesada, limitando a tensão e a corrente, evitando assim as desvantagens da partida DOL e garantindo a operação segura e estável da rede elétrica e do equipamento.

II. Problemas antes da modernização

Corrente de partida maciça e queda severa de tensão: A partida direta de bombas de alta potência fez com que as correntes instantâneas atingissem 5 a 7 vezes o valor nominal, levando a quedas significativas de tensão nos barramentos e interferindo nos equipamentos elétricos em toda a planta.

Disparo frequente do disjuntor a montante: As correntes de surto de partida acionaram a proteção contra sobrecarga no quadro de distribuição principal; ligar uma única bomba pode causar cortes de energia localizados e interrupções de produção em toda a instalação.

Alto risco de queima do contator e do motor: A exposição frequente a picos de alta corrente fazia com que os contatos do contator principal se rompessem ou se soldassem, enquanto os enrolamentos do motor sofriam com o envelhecimento em alta temperatura, resultando em uma taxa de falha do equipamento extremamente alta.

Incapacidade de iniciar/parar com frequência; limitações operacionais: O método DOL causou acúmulo excessivo de calor, impossibilitando atender aos requisitos operacionais de partida e parada de bombas em resposta a cargas flutuantes de águas residuais (pico e fora de pico).

Má qualidade de energia e interferência com equipamentos de precisão: Flutuações significativas de tensão causaram erros e desvios de dados em instrumentos de controle automático e equipamentos de acionamento de frequência variável (VFD) próximos, comprometendo a precisão da produção.

III. Plano de Configuração de Equipamentos

Para atender aos requisitos de inicialização de bombas de água de alta potência e carga pesada de 132 kW - ao mesmo tempo que equilibra a viabilidade econômica e a estabilidade operacional - o local está equipado com gabinetes de controle de partida de tensão reduzida de autotransformadores padronizados. Eles utilizam um modo de partida com tensão reduzida de derivação dupla (80% e 65%), alternando automaticamente entre operação com tensão reduzida e tensão total por meio de relés de retardo de tempo para garantir uma partida suave e suave para o motor.

Especificações do equipamento principal

Modelo: Gabinete de controle de partida de tensão reduzida do autotransformador série XJ01

Motor compatível: motor de bomba de água assíncrona trifásica de alta potência de 380 V, 132 kW

Método de partida: partida com limitação de corrente e tensão reduzida do autotransformador; torneiras de dupla tensão selecionáveis ​​(65%, 80%)

Características de partida: Corrente de partida limitada a 2–3 vezes a corrente nominal, reduzindo significativamente o impacto na rede

Lógica de controle: Partida com tensão reduzida → estabilização retardada → mudança automática para operação em tensão total; comutação totalmente automática e autônoma

Recursos de proteção: proteção contra sobrecarga, perda de fase, curto-circuito, comutação retardada e subtensão

Componentes principais: Autotransformador de alta capacidade, contatores de comutação principal/standby, controlador de tempo inteligente, relé de sobrecarga térmica

Aplicações: Equipamentos de carga pesada, como bombas de água de alta potência, ventiladores e compressores de ar; oferece desempenho de custo superior em comparação com soft starters ou inversores de frequência (VFDs)

4. Destaques do aplicativo

Reduz significativamente a corrente de partida e estabiliza a tensão da rede: usa limitação de corrente de tensão reduzida baseada em autotransformador para eliminar efetivamente a corrente de surto de 5 a 7x associada à partida direta on-line, evitando quedas significativas de tensão ou oscilações no barramento.

Garante partida/parada suave e protege o equipamento do motor: A partida suave elimina choques e vibrações; reduz significativamente o aumento da temperatura do motor e retarda o envelhecimento do enrolamento, prolongando assim a vida útil do equipamento.

Evita o disparo do disjuntor a montante e garante a produção contínua: A corrente de partida controlável elimina o disparo incômodo dos dispositivos de proteção a montante, resolvendo o problema de cortes de energia localizados causados ​​pela partida de equipamentos individuais.

Estrutura robusta e excelente custo-desempenho: Comparado aos soft starters ou VFDs, este sistema apresenta uma estrutura simples, baixa taxa de falhas e custo econômico, ao mesmo tempo que oferece alta resiliência em condições operacionais industriais adversas. Operação totalmente automática e fácil manutenção: Possui comutação automática retardada para operação em tensão total sem intervenção manual; simplifica a manutenção futura, utiliza peças intercambiáveis ​​padrão e garante baixos custos de manutenção.

V. Resultados Operacionais Após Retrofitting

Corrente de partida controlável e qualidade de rede estável: O motor dá partida suavemente, sem surtos ou oscilações de tensão; equipamentos em toda a fábrica operam de forma estável, sem alertas de erros relacionados a interferências.

Eliminação do disparo do disjuntor upstream: Vários testes start-stop não mostraram nenhum disparo acidental de switches upstream, resolvendo completamente os problemas com cortes de energia e interrupções de produção durante a inicialização.

Taxa de falha zero para motores e contatores: Aumento normal de temperatura durante a partida; sem erosão ou aderência por contato; sem superaquecimento ou envelhecimento dos enrolamentos do motor; 100% de integridade do equipamento.

Adequado para operações frequentes de partida e parada: Atende aos requisitos para partidas e paradas cíclicas com base em cargas flutuantes diurnas e noturnas na estação de tratamento de águas residuais, melhorando significativamente a adaptabilidade operacional.

Aprovado na inspeção de aceitação elétrica na primeira tentativa: Lógica de inicialização, funções de proteção e padrões de distribuição de energia atenderam aos requisitos, passando com sucesso na inspeção de padronização de distribuição de energia industrial.

VI. Resumo do caso

O gabinete de controle de partida de tensão reduzida do autotransformador é a solução de partida mais convencional e econômica para ventiladores, bombas e compressores de ar industriais de alta potência. Princípio fundamental: Utiliza um autotransformador para reduzir a tensão e limitar a corrente, reduzindo assim o impacto da corrente de partida na rede elétrica e nos equipamentos. Ele difere da partida direta (alta corrente, danifica o equipamento), soft starters (eletrônicos propensos a falhas) e inversores de frequência variável (alto custo). Com sua estrutura durável, alta estabilidade e custo moderado, a partida do autotransformador é a escolha preferida para atualizações técnicas em fábricas mais antigas e retrofits de distribuição de energia para equipamentos de alta potência e carga pesada, equilibrando efetivamente a segurança da rede, a vida útil do equipamento e a eficiência de custos do projeto.
