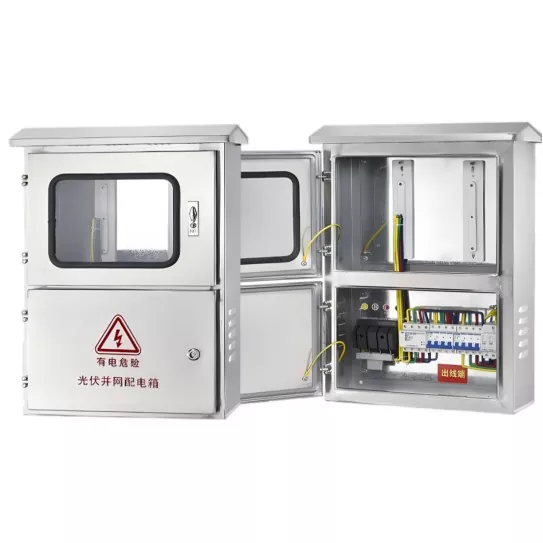

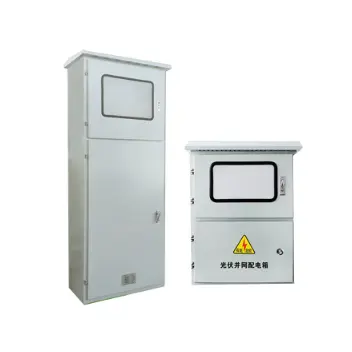

Caixa de junção ligada à rede fotovoltaica

Por que é necessária uma caixa de junção ligada à rede fotovoltaica dedicada para a conexão de sistemas fotovoltaicos à rede?

Depois de uma central fotovoltaica gerar eletricidade, para se integrar com segurança na rede, o principal desafio reside em garantir a segurança da ligação à rede e a estabilidade do equipamento. As caixas de distribuição comuns não possuem funções de proteção dedicadas, como prevenção de ilhamento e proteção contra sobretensão. A utilização direta representaria riscos de segurança significativos, não só causando potencialmente efeitos de ilhamento, ameaçando a segurança da rede e a segurança pessoal do pessoal de manutenção, mas também danificando equipamentos fotovoltaicos devido a tensões e correntes anormais. A caixa de junção ligada à rede fotovoltaica foi desenvolvida especificamente para cenários de conexão à rede fotovoltaica, abordando com precisão as deficiências de compatibilidade de caixas de distribuição comuns. Integra todas as funções de proteção e detecção necessárias para a ligação à rede e é um equipamento dedicado necessário para a ligação à rede de centrais fotovoltaicas, adequado para vários tipos de centrais fotovoltaicas, como domésticas, industriais e comerciais, e terrestres, garantindo um processo de ligação à rede seguro, estável e eficiente.

Vantagem central

Proteção anti-ilhamento, garantindo a segurança da rede: A caixa de junção ligada à rede fotovoltaica está equipada com uma função de proteção anti-ilhamento dedicada. Quando a rede cai, pode detectá-la automaticamente e depois desligar automaticamente a ligação à rede do sistema fotovoltaico para evitar que o fotovoltaico continue a gerar electricidade, evitando assim o efeito de ilhamento e garantindo a segurança da rede, bem como a segurança do pessoal de manutenção.

Conexão automática à rede, detecção inteligente: detecta automaticamente o status da rede. Quando a rede volta ao normal, ela detecta e conecta automaticamente a rede. Nenhuma operação manual é necessária, o que o torna inteligente e conveniente.

Múltiplas proteções, estáveis ​​e confiáveis: Proteções múltiplas contra sobretensão, subtensão, sobrecorrente, sobretemperatura. Quando há algum problema com a rede ou com o fotovoltaico, ele pode se desconectar automaticamente para proteger o equipamento fotovoltaico e a rede, garantindo estabilidade e confiabilidade.

Proteção contra raios, adequada para uso externo: Integra um módulo de proteção contra raios, que pode prevenir eficazmente a queda de raios e se adaptar perfeitamente às centrais fotovoltaicas externas, eliminando a preocupação com a queda de raios.

Alta relação custo-benefício, menor custo: Em comparação com as caixas de distribuição comuns, integra todas as funções de conexão à rede e não precisa mais adicionar módulos de proteção separadamente, reduzindo significativamente os custos e tornando a instalação mais conveniente.

Parâmetros Técnicos

Detalhes do produto

Como um equipamento dedicado para conexão à rede fotovoltaica, a caixa de junção ligada à rede fotovoltaica presta atenção a cada detalhe meticuloso. Dos componentes principais ao processo de fiação, ele segue rigorosamente os padrões da indústria, usando a qualidade para eliminar preocupações de compra e garantir uma operação estável a longo prazo. É equipado com um módulo de proteção de isolamento de ilha dedicado, com qualidade confiável de componentes principais, que pode detectar com precisão o ilhamento e desconectar da rede, garantindo a segurança. Ele integra um módulo de proteção contra raios para resolver especificamente problemas de queda de raios externos, adequado para vários ambientes externos. Múltiplos componentes de proteção operam simultaneamente, proporcionando proteção abrangente ao equipamento e à rede elétrica, eliminando todas as situações anormais. O componente de detecção automática de conexão à rede responde rapidamente, pode monitorar com precisão o status da rede, obter conexão e desconexão inteligente da rede e não requer operação manual. O processo de fiação é padronizado, com linhas elétricas fortes e fracas separadas, a fiação é nivelada e vertical, as etiquetas dos terminais são claras, tornando a manutenção posterior conveniente e rápida, e também atende aos padrões de segurança elétrica, permitindo uma boa aceitação do projeto.

Aplicações de produtos

Solar Residencial: Solar montado no telhado para uso residencial, conectado à rede

Solar comercial e industrial: energia solar montada no telhado para uso comercial e industrial, conectada à rede

Ground Solar: Centrais de energia solar no solo, conectadas à rede

Solar Distribuído: Estações de energia solar distribuídas, conectadas à rede

Alívio da Pobreza Solar: Centrais de energia solar para o alívio da pobreza, ligadas à rede

Perguntas frequentes

P: Quais são as diferenças entre a caixa de junção ligada à rede fotovoltaica e as caixas de distribuição comuns?

R: As caixas de distribuição comuns não possuem funções especiais de proteção para sistemas fotovoltaicos, como prevenção de ilhamento e proteção contra raios, e não podem atender aos requisitos de segurança para conexão à rede fotovoltaica. Este produto foi desenvolvido especificamente para conexão à rede fotovoltaica e integra funções como prevenção de ilhamento, proteção contra raios, proteções múltiplas e detecção automática de conexão à rede. Não é necessário adicionar módulos adicionais e pode ser adaptado diretamente a cenários de ligação à rede fotovoltaica para garantir segurança e estabilidade.

P: Pode ser adaptado para centrais fotovoltaicas externas?

R: Sim, possui um módulo de proteção contra raios integrado. O nível de proteção pode ser selecionado como IP40/IP54. Possui excelente desempenho à prova de poeira, à prova de água e à prova de raios e pode se adaptar perfeitamente a vários tipos de usinas fotovoltaicas externas, como domésticas, industriais e comerciais, e terrestres, sem ser afetada pelo ambiente externo hostil.

P: É necessária operação manual para conectar-se à rede e desconectar-se dela?

R: Nenhuma operação manual é necessária. O equipamento possui função de detecção automática de conexão à rede, que pode monitorar o estado da rede em tempo real. Quando a rede está normal, ela se conecta automaticamente à rede; quando a rede está anormal, ela se desconecta automaticamente. É inteligente e prático, adequado para cenários sem supervisão humana.

P: A potência nominal pode atender às necessidades de usinas fotovoltaicas de diferentes tamanhos?

R: Sim, a faixa de potência nominal é de 5 kW a 1000 kW. A personalização é suportada. De acordo com os diferentes requisitos de escala das usinas fotovoltaicas montadas no solo, domésticas, industriais e comerciais, podemos personalizar a potência específica para atender com precisão às necessidades do projeto.

P: Quais são as opções de instalação disponíveis?

R: Oferecemos dois métodos de instalação: montado na parede e no chão. Você pode escolher aquele que se adapta às condições específicas do local e ao espaço de instalação da central fotovoltaica. O processo de instalação é simples e permite uma implantação rápida, economizando tempo de construção.
