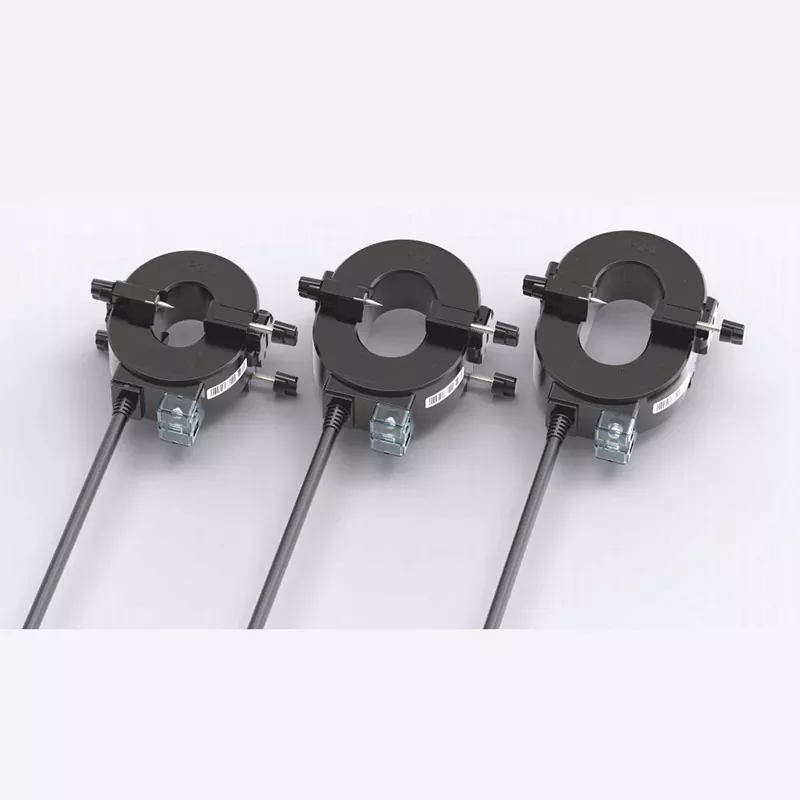

Transformador de corrente à prova d'água externo CTHW9foi projetado para aquisição confiável de corrente em sistemas de distribuição de energia de baixa tensão, especialmente onde a exposição externa, limitações de retrofit e operação contínua são as principais preocupações. Como fabricante e fornecedor profissional na China,Junray Eletricistadesenvolve a série CTHW9 com uma estrutura de núcleo dividido, mecanismo de travamento de parafuso duplo simétrico, núcleo de aço silício de alta permeabilidade e proteção IP65 para suportar monitoramento preciso sem exigir desmontagem de cabos ou desligamento do sistema.
A crescente demanda por gerenciamento inteligente de eletricidade tornou essencial a medição confiável de corrente em instalações industriais, edifícios comerciais, caixas de distribuição externas e redes de energia inteligentes. Os transformadores de corrente tradicionais podem ser difíceis de instalar quando os cabos existentes não podem ser desconectados ou quando o equipamento opera continuamente.
O transformador de corrente à prova d'água CTHW9 Outdoor aborda esses desafios por meio de uma estrutura de instalação fixa e construção resistente às intempéries. Suas múltiplas opções de abertura suportam cabos de baixa tensão de diferentes diâmetros, enquanto o núcleo de aço silício de grão orientado de alta permeabilidade ajuda a fornecer aquisição de corrente estável. Dependendo da configuração, o transformador pode suportar aplicações de medição com precisão Classe 0,5 ou Classe 1 ou ser personalizado para detecção de corrente residual de seqüência zero.
Um transformador de corrente, comumente chamado de TC, converte a corrente que flui através de um condutor primário em um sinal secundário mensurável que pode ser usado por medidores, sistemas de monitoramento, equipamentos de proteção e plataformas inteligentes de gerenciamento de energia.
OTransformador de corrente à prova d'água externo CTHW9foi desenvolvido especificamente para monitoramento de cabos de baixa tensão e aplicações de modernização. Ao contrário dos TCs convencionais que podem exigir desconexão do cabo ou modificação substancial, sua construção de núcleo dividido permite que o dispositivo seja aberto, posicionado em torno de um cabo existente e fechado com segurança.
Isto torna-o particularmente valioso quando a infraestrutura elétrica deve permanecer operacional. As linhas de produção industrial, as instalações comerciais, os centros logísticos e os sistemas de distribuição exterior podem, portanto, introduzir pontos adicionais de monitorização de corrente com substancialmente menos perturbações.
De acordo com as informações do produto da Junray Electrical, a série CTHW9 foi projetada para aplicações que incluem medição de distribuição de energia de baixa tensão, monitoramento de consumo de energia, proteção contra corrente residual, monitoramento de energia contra incêndio e sistemas inteligentes de distribuição de energia.
O CTHW9 usa um mecanismo de travamento simétrico de parafuso duplo. Durante a instalação, os dois lados podem ser apertados alternadamente, ajudando a distribuir uniformemente a força mecânica pela carcaça do transformador.
Este design promove contato próximo na interface central e reduz possíveis problemas de alinhamento. Os pinos de travamento também ajudam a evitar que o transformador escorregue ou gire em torno do cabo, o que é particularmente útil em ambientes sujeitos à vibração de motores, ventiladores e outros equipamentos.
Diferentes sistemas elétricos usam diferentes diâmetros de cabo, portanto, um TC de tamanho único raramente é prático. A série CTHW9 oferece diferentes tamanhos de abertura interna para combinar diferentes cabos de baixa tensão.
O transformador usa um núcleo de aço silício de grão orientado com alta permeabilidade magnética e baixa perda magnética. Isto suporta uma ampla faixa operacional linear e ajuda a manter um desempenho de medição estável em ambientes onde possa haver presença de interferência eletromagnética.
Para aplicações de medição, o CTHW9 pode ser configurado para aquisição de corrente Classe 0,5 ou Classe 1. Para projetos orientados à proteção, também pode ser customizado como um transformador de corrente de seqüência zero para detecção de corrente residual.
O equipamento elétrico externo deve resistir à umidade, poeira, mudanças de temperatura e exposição ambiental de longo prazo. O CTHW9 usa plástico de engenharia retardador de chamas de alta resistência em sua carcaça e revestimento interno de resina epóxi a vácuo.
A estrutura resultante com classificação IP65 fornece proteção contra entrada de poeira e jatos de água, ajudando o transformador a operar de forma confiável em caixas de distribuição externas, plantas industriais, túneis subterrâneos de serviços públicos e eixos elétricos úmidos.
O CTHW9 também incorpora vários detalhes orientados para a instalação:
Ao adquirir um transformador de corrente, os engenheiros elétricos devem avaliar mais do que a corrente nominal. O tamanho da abertura, a precisão, a função pretendida, o ambiente de instalação e a configuração secundária afetam se um TC é apropriado para um projeto específico.
| Item | Características do CTHW9 | Valor típico de aplicação |
|---|---|---|
| Tipo de produto | Transformador de corrente de núcleo dividido à prova d'água para exterior | Monitoramento de cabos de baixa tensão |
| Faixa Atual | Aprox. 5A–4000A, dependendo do modelo | Circuitos pequenos a de alta corrente |
| Precisão | Classe 0,5 ou Classe 1 para configurações de medição | Monitoramento e medição de energia |
| Material principal | Aço silício de grão orientado | Desempenho magnético estável |
| Classificação de proteção | IP65 | Ambientes externos e úmidos |
| Instalação | Design de fixação com núcleo dividido | Retrofit do sistema existente |
| Personalização | Parâmetros de proporção, abertura, saída e sequência zero | Requisitos específicos do projeto |
Como os parâmetros elétricos exatos dependem do modelo e da aplicação selecionados, os compradores devem confirmar a relação de corrente necessária, o diâmetro externo do cabo, a saída secundária, a classe de precisão e os requisitos de proteção antes de fazer um pedido.
A combinação de instalação de núcleo dividido e proteção ambiental torna o CTHW9 adequado para uma ampla gama de cenários de monitoramento de energia.
Fábricas e edifícios comerciais mais antigos podem ter sistemas de distribuição em funcionamento sem submedição suficiente. A instalação de TCs adicionais pode fornecer dados de corrente em nível de circuito sem grandes modificações nos cabos existentes.
Linhas de produção, compressores de ar, equipamentos utilitários e outras grandes cargas elétricas podem ser monitorados individualmente. Os dados atuais podem então apoiar estatísticas energéticas, análises de carga e melhorias na eficiência energética.
Quando configurado como um transformador de corrente de seqüência zero, o dispositivo pode detectar corrente residual e funcionar com equipamento de proteção contra vazamento. Isso o torna útil para monitoramento de segurança elétrica.
Os circuitos de energia de segurança contra incêndio exigem monitoramento confiável das condições operacionais. O CTHW9 pode ser incorporado em arquiteturas de monitoramento que rastreiam corrente e corrente residual em circuitos de distribuição relevantes.
Os transformadores de corrente são componentes de detecção fundamentais para sistemas de potência digitais. Os sinais de medição CTHW9 podem ser integrados a plataformas de monitoramento de energia e terminais IoT para oferecer suporte à coleta remota de dados, análise de tendências e detecção precoce de falhas.
A estrutura de núcleo dividido destina-se a simplificar a instalação em campo, mas o trabalho elétrico deve sempre ser executado por pessoal devidamente qualificado, seguindo os procedimentos de segurança aplicáveis.
Um requisito de segurança importante é que o circuito secundário de um transformador de corrente não deve ser deixado em circuito aberto enquanto o circuito primário estiver energizado. Uma alta tensão induzida pode criar sérios riscos à segurança. Os procedimentos apropriados de curto-circuito e teste do TC devem, portanto, ser seguidos durante a instalação e manutenção.
Para engenheiros e equipes de compras que comparam fornecedores de transformadores atuais, os seguintes fatores devem ser verificados antes de selecionar um modelo:
Um profissionalFabricante de transformador de corrente na Chinatambém deverá ser capaz de fornecer assistência técnica na seleção, em vez de simplesmente fornecer um componente padrão.
Um projeto de modernização de parque logístico inteligente em Xiaoshan, Hangzhou, demonstra o valor da tecnologia de detecção de corrente de núcleo dividido em uma instalação operacional. O local continha 172 circuitos de distribuição de baixa tensão e tinha custos anuais de eletricidade superiores a 3,2 milhões de RMB. Como as operações de cadeia de frio e a classificação automatizada não toleravam interrupções prolongadas, os métodos tradicionais de modernização de desconexão de cabos eram impraticáveis.
O projeto utilizou transformadores de corrente de núcleo dividido para estabelecer monitoramento em nível de circuito sem interromper a energia. O sistema resultante suportou a contabilidade zonal de eletricidade, alertas de carga anormal e análise de consumo de energia.
| Fator de Projeto | Resultado relatado |
|---|---|
| Pontos de Monitoramento | 172 circuitos de baixa tensão |
| Tempo médio de instalação | Cerca de 8 minutos por unidade |
| Redução de custos de modernização | Aproximadamente 35% |
| Economia mensal de energia | Aproximadamente 18.000 kWh |
| Economia anual projetada nos custos de eletricidade | Mais de 200.000 RMB |
| Integridade do CT pós-retrofit | 100% em julho de 2026 |
O projeto ilustra um princípio importante: para uma instalação em operação, o valor de um transformador de corrente não se limita à precisão da medição. A eficiência da instalação, a continuidade do sistema, a adaptabilidade do espaço, a proteção ambiental e a compatibilidade com plataformas de monitoramento inteligentes podem influenciar o valor total do projeto.
Para equipamentos de monitoramento elétrico, a qualidade de fabricação consistente é essencial porque erros de medição ou problemas de isolamento podem afetar as funções de monitoramento e proteção posteriores.
A Junray Electrical afirma que sua série CTHW9 passa por testes antes do envio, incluindo calibração de precisão, testes de tensão suportável de frequência de energia e verificações de desempenho de isolamento. A empresa também oferece personalização para taxas de corrente, dimensões de abertura, configurações de saída e parâmetros de sequência zero.
O produto conta com o suporte de uma equipe técnica profissional para seleção de modelos e assistência técnica pós-venda, e a garantia declarada do produto é de um ano. Esses fatores podem ser particularmente valiosos para empreiteiros de engenharia e distribuidores que compram transformadores de corrente para múltiplas configurações de projetos.
O CTHW9 combina uma caixa de plástico de engenharia retardante de chamas com encapsulamento de resina epóxi a vácuo e uma classificação de proteção IP65. Sua construção selada ajuda a proteger os componentes internos contra poeira, umidade e corrosão em instalações externas adequadas.
Não. Sua estrutura de núcleo dividido foi projetada para ser fixada em torno de um cabo de baixa tensão existente, o que pode simplificar significativamente projetos de modernização onde o corte do cabo ou a interrupção prolongada de energia são indesejáveis.
Dependendo do modelo e configuração selecionados, a série é projetada para aplicações de aquisição de corrente que variam de aproximadamente 5A a 4000A. A proporção correta deve ser selecionada de acordo com os requisitos reais do circuito.
Sim. O produto pode ser personalizado como um transformador de corrente de seqüência zero para detecção de corrente residual e pode ser combinado com equipamento adequado de proteção contra vazamento ou monitoramento de segurança contra incêndio.
Meça o diâmetro externo real do cabo e selecione uma abertura que permita que o cabo se encaixe adequadamente dentro do TC sem folga excessiva ou interferência mecânica. Para seleção específica do projeto, consulte o fabricante sobre as dimensões do cabo e os requisitos atuais.
Sim. A Junray Electrical afirma que as relações de corrente, tamanhos de abertura, configurações de saída e parâmetros de sequência zero podem ser personalizados de acordo com os requisitos do projeto.
OTransformador de corrente à prova d'água externo CTHW9combina instalação de núcleo dividido, travamento simétrico de parafuso duplo, tecnologia de núcleo magnético de alta permeabilidade, proteção IP65 e opções de configuração flexíveis para enfrentar os desafios práticos do monitoramento moderno de energia de baixa tensão. A sua capacidade de suportar projetos de modernização sem desmontagem de cabos torna-o especialmente relevante para instalações industriais, edifícios comerciais, sistemas de distribuição exteriores, projetos de gestão de energia e aplicações de energia inteligente.
Para compradores que procuram um confiávelFornecedor, fabricante ou fábrica na Chinapara soluções personalizadas de transformadores de corrente, a Junray Electrical pode fornecer orientação na seleção de produtos e personalização orientada ao projeto. Se você estiver planejando um novo sistema de monitoramento de energia ou atualizando uma rede de distribuição existente,Contate-noscom sua relação de corrente, diâmetro do cabo, requisitos de precisão, ambiente de instalação e cenário de aplicação para receber uma solução CTHW9 adequada e suporte técnico profissional.
