Como um transformador de corrente à prova d'água externo Cthw6 pode simplificar o monitoramento de energia de baixa tensão

Junray Eletricistafabrica oTransformador de corrente à prova d'água externo Cthw6para retrofits de distribuição de energia de baixa tensão, monitoramento de energia, medição e aplicações de proteção. Sua estrutura de núcleo dividido permite a instalação em torno de cabos ou barramentos existentes sem cortar os condutores, ajudando a reduzir o tempo de instalação e evitar interrupções desnecessárias de energia.

Um transformador de corrente é um importante componente de detecção para medir e monitorar corrente elétrica em sistemas de distribuição. Para instalações existentes, no entanto, a instalação de transformadores convencionais de núcleo fechado pode exigir desconexão de cabos, remoção de barramentos ou desligamentos planejados. O design do CTHW6 aborda esses desafios com uma estrutura de núcleo dividido aberto-fechado, núcleo magnético de alta precisão, caixa isolada retardadora de chamas e design de conexão à prova d'água. Estas características tornam-no adequado para instalações industriais, edifícios comerciais, armários de distribuição, sistemas fotovoltaicos, aplicações de armazenamento de energia e infraestruturas de carregamento de veículos elétricos, onde a aquisição de corrente fiável e a instalação de retrofit conveniente são importantes.

Índice

1. O que é um transformador de corrente à prova d'água externo Cthw6?
2. Por que o design de núcleo dividido é importante para modernizações de distribuição de energia?
3. Quais recursos principais suportam medição de corrente confiável?
4. Visão geral dos recursos técnicos do Cthw6
5. Como o transformador é instalado?
6. Onde o transformador pode ser usado?
7. O que os compradores devem considerar antes da seleção?
8. O que mostra uma aplicação de retrofit real?
9. Perguntas frequentes

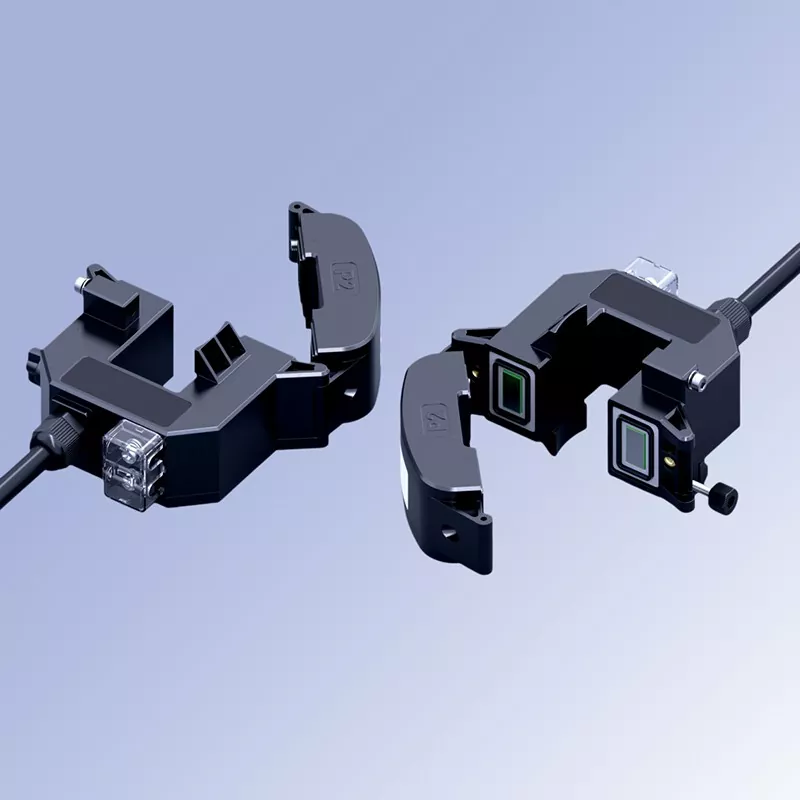

O que é um transformador de corrente à prova d'água externo Cthw6?

Um transformador de corrente, comumente chamado de TC, converte uma corrente primária alta em uma corrente secundária menor que pode ser medida com segurança por medidores, terminais de monitoramento ou dispositivos de proteção. Em sistemas de distribuição de baixa tensão, isso permite que os operadores obtenham dados elétricos úteis sem conectar diretamente equipamentos de medição sensíveis à corrente primária total.

A série CTHW6 foi projetada especificamente para aplicações onde os circuitos de energia existentes precisam de monitoramento ou atualização. Ao contrário dos transformadores de núcleo sólido tradicionais, sua construção de núcleo dividido pode ser aberta e fixada em torno de um cabo ou barramento existente. Isto o torna particularmente útil quando a infraestrutura elétrica já está em operação e uma religação extensa é indesejável.

A construção voltada para ambientes externos também combina um invólucro de plástico de engenharia isolado com encapsulamento interno de epóxi e uma conexão de cabo à prova d'água. Esses elementos de design ajudam o transformador a suportar umidade, poeira, mudanças de temperatura e outras condições encontradas em equipamentos de distribuição e instalações externas.

Por que o design de núcleo dividido é importante para modernizações de distribuição de energia?

Os projetos de retrofit têm requisitos diferentes das novas instalações elétricas. Quando um novo gabinete de distribuição está sendo montado, os engenheiros podem reservar espaço e instalar transformadores convencionais antes da energização. Uma instalação existente pode não ter essa flexibilidade.

A instalação tradicional pode envolver a desconexão de condutores ou a desmontagem de barramentos. Dependendo da instalação, isso pode resultar em interrupções de produção, mão de obra adicional e coordenação complicada de interrupções. Um transformador de núcleo dividido oferece outra abordagem: o invólucro abre, o condutor é posicionado através da abertura e o invólucro é fechado e travado.

Principais benefícios da modernização

• Interrupção de instalação reduzida:Os cabos existentes não precisam ser cortados para o método de instalação com núcleo dividido.
• Instalação em campo mais rápida:A estrutura aberta-fechada simplifica o posicionamento em torno dos condutores existentes.
• Requisitos de modificação mais baixos:Os layouts de distribuição existentes podem ser mantidos em vez de serem extensivamente reconstruídos.
• Atualizações de monitoramento flexíveis:A detecção de corrente adicional pode ser introduzida nos circuitos existentes.
• Melhor adequação para instalações operacionais:É útil quando minimizar o tempo de inatividade planejado é um requisito importante do projeto.

Para trabalhos elétricos críticos para a segurança, a instalação deve sempre ser realizada por pessoal devidamente qualificado, seguindo os procedimentos de segurança elétrica aplicáveis. Um design de núcleo dividido melhora a conveniência da instalação, mas não elimina a necessidade de práticas de trabalho seguras.

Quais recursos principais suportam medição de corrente confiável?

Núcleo magnético de alta precisão

O transformador usa um núcleo de aço silício de grão orientado projetado para fornecer alta permeabilidade magnética, baixa perda magnética e uma ampla faixa operacional linear. As informações do produto especificam precisão de medição Classe 0,5/0,5S, suportando aplicações onde dados de corrente estáveis ​​são necessários para medição e monitoramento.

Bloqueio mecânico seguro

Após o condutor ser posicionado dentro da abertura, as duas seções do invólucro são fechadas e fixadas com um parafuso de travamento. O fechamento adequado ajuda a manter o alinhamento consistente do núcleo magnético, o que é importante para a estabilidade da medição.

Carcaça isolada retardante de chamas

A caixa é fabricada em plástico de engenharia retardador de chamas de alta resistência. O encapsulamento interno de epóxi derramado a vácuo fornece proteção adicional contra umidade, poeira e corrosão, ao mesmo tempo que melhora o desempenho do isolamento.

Identificação clara da polaridade

As marcações P1/P2 e os indicadores de polaridade do terminal secundário estão claramente identificados no produto. Isto ajuda os técnicos a estabelecer corretamente as conexões primárias e secundárias durante a instalação e o comissionamento.

Conexão de cabo à prova d'água

Um prensa-cabo à prova d'água é incorporado na conexão de saída. Para instalações externas ou particularmente úmidas, a vedação adicional nas conexões de fiação pode melhorar ainda mais a proteção ambiental.

Visão geral dos recursos técnicos do Cthw6

Os compradores devem confirmar a taxa de transformação necessária, dimensões de abertura, tipo de condutor, classe de precisão, ambiente de instalação e requisitos de saída secundária antes de fazer o pedido. Especificações personalizadas não padronizadas também podem ser discutidas de acordo com os requisitos do projeto.

Como o transformador é instalado?

O design aberto-fechado destina-se a tornar a instalação em campo mais simples. Uma sequência de instalação típica inclui as seguintes etapas:

1. Afrouxe o parafuso de travamento lateral e abra a carcaça do transformador.
2. Posicione o cabo ou barramento no centro da abertura.
3. Certifique-se de que o condutor esteja devidamente centralizado e não interfira no invólucro.
4. Feche as seções superior e inferior e aperte bem o parafuso de travamento.
5. Abra a tampa transparente do terminal e conecte a fiação secundária de acordo com as marcações de polaridade.
6. Inspecione o fechamento mecânico, a fiação, o isolamento e o sinal de medição antes do comissionamento.

Um ponto de segurança importante é que um circuito secundário do TC não deve ser deixado aberto enquanto o condutor primário estiver energizado. Um secundário aberto pode gerar uma tensão perigosa. Profissionais elétricos qualificados devem, portanto, seguir as instruções do fabricante e os requisitos de segurança elétrica aplicáveis ​​durante a instalação, teste e manutenção.

Onde o transformador pode ser usado?

A combinação de instalação de núcleo dividido e proteção ambiental torna o CTHW6 adequado para uma ampla gama de aplicações de monitoramento elétrico de baixa tensão.

Monitoramento de energia industrial

Linhas de produção, bombas, ventiladores, compressores, máquinas-ferramentas e outras cargas elétricas podem ser monitoradas através da medição de corrente. Esses dados podem apoiar a análise de operação de equipamentos e gerenciamento de energia.

Distribuição comercial e predial

Prédios de escritórios, complexos comerciais, hospitais e data centers geralmente contêm vários circuitos ramificados que exigem monitoramento. Os transformadores de núcleo dividido podem simplificar as atualizações dos sistemas de distribuição existentes.

Distribuição inteligente de energia

O transformador pode ser integrado a medidores de energia multifuncionais, terminais de monitoramento inteligentes e outros equipamentos de monitoramento elétrico para suportar aquisição de dados atuais e monitoramento remoto.

Energia renovável e infraestrutura EV

Armários fotovoltaicos conectados à rede, sistemas de armazenamento de energia e infraestrutura de carregamento de veículos elétricos podem exigir detecção de corrente para monitoramento e proteção operacional. A relação CT apropriada e as dimensões mecânicas devem ser selecionadas de acordo com o circuito real.

Retrofits do sistema de distribuição

As instalações elétricas envelhecidas são uma aplicação particularmente relevante. Em vez de redesenhar um gabinete de distribuição inteiro, os engenheiros podem adicionar monitoramento de corrente a circuitos selecionados usando uma configuração de núcleo dividido adequada.

O que os compradores devem considerar antes da seleção?

A seleção de um transformador de corrente deve começar com os requisitos elétricos e mecânicos do circuito alvo, em vez de simplesmente escolher um modelo com base na aparência. Os seguintes pontos devem ser confirmados antes da aquisição:

• Corrente primária:Confirme a corrente normal e máxima do circuito.
• Razão atual:Combine a relação do TC com o medidor, dispositivo de monitoramento ou sistema de proteção.
• Tamanho da abertura:Certifique-se de que o cabo ou barramento possa passar pela abertura sem interferência.
• Configuração do condutor:Verifique se a instalação utiliza cabo redondo ou barramento retangular.
• Requisito de precisão:Determine se o projeto exige precisão de medição padrão ou uma especificação de medição mais especializada.
• Condições ambientais:Considere a exposição externa, umidade, poeira, temperatura, vibração e possível contaminação química.
• Conexão secundária:Confirme a configuração do terminal e os requisitos de polaridade do dispositivo conectado.
• Espaço de instalação:Verifique se há espaço suficiente disponível para abrir e travar o alojamento de núcleo dividido.

Um fornecedor confiável deve ser capaz de fornecer assistência na seleção do modelo com base nesses parâmetros. Isto é particularmente valioso para projetos de modernização que contenham muitos tamanhos de cabos ou classificações de circuito diferentes.

O que mostra uma aplicação de retrofit real?

Um projeto de modernização documentado envolvendo uma fábrica de hardware de precisão e moldagem por injeção em Dongguan ilustra o valor prático dos transformadores de corrente de núcleo dividido. A instalação continha 86 circuitos de distribuição de baixa tensão servindo moldagem por injeção, estampagem, processamento de moldes, resfriamento, elevação, iluminação e outras cargas.

O sistema existente carecia de monitoramento adequado da corrente residual do circuito derivado. Os métodos convencionais de modernização exigiriam extensas modificações dos condutores e paralisações da produção. O projeto, portanto, utilizou transformadores de núcleo dividido que podem ser abertos, selecionados de acordo com as dimensões do condutor.

De acordo com as informações do projeto publicadas pela Junray Electrical, a instalação e o comissionamento de todas as 86 unidades foram concluídos em cinco dias. Posteriormente, o sistema forneceu monitoramento de corrente residual em nível de ramificação, permitindo que circuitos anormais fossem identificados mais rapidamente. O projeto também informou que o tempo de solução de problemas caiu de uma média de 3,5 horas para menos de 20 minutos após a modernização.

Este exemplo demonstra um princípio importante para o planejamento de modernização elétrica: o valor de um transformador de corrente não está limitado à sua função de medição. O método de instalação, a resistência ambiental, a compatibilidade com equipamentos de monitoramento e a facilidade de manutenção podem influenciar a eficácia geral de uma atualização de distribuição.

Para obter informações adicionais sobre o produto, os compradores podem revisar a página do produto Transformador de corrente à prova d'água externo Cthw6 e explorar a linha de transformadores de instrumento da Junray Electrical para diferentes requisitos de monitoramento elétrico.

Perguntas frequentes

Qual é a principal vantagem de um transformador de corrente de núcleo dividido CTHW6?

Sua principal vantagem de instalação é a estrutura aberto-fechada, que permite posicionar o transformador em torno de um cabo ou barramento existente sem cortar o condutor. Isso o torna útil para projetos de retrofit e monitoramento de distribuição de baixa tensão.

O CTHW6 pode ser usado ao ar livre?

Sim. O produto foi projetado para aplicações externas e incorpora um invólucro isolado de plástico de engenharia, encapsulamento de epóxi e uma conexão de cabo à prova d'água. Vedação adicional pode ser recomendada para terminais de fiação em ambientes particularmente úmidos.

Qual classe de precisão o CTHW6 suporta?

As informações publicadas do produto especificam a precisão de medição Classe 0,5/0,5S. A especificação exata deve ser confirmada em relação aos requisitos do medidor pretendido e do sistema de monitoramento elétrico antes da aquisição.

Ele pode monitorar os cabos existentes sem desconectá-los?

A estrutura de núcleo dividido foi projetada especificamente para instalação em torno de cabos ou barramentos existentes, evitando a necessidade de corte do condutor. No entanto, o trabalho elétrico sob tensão só deve ser realizado por pessoal qualificado seguindo os procedimentos de segurança aplicáveis.

Quais informações são necessárias ao selecionar um modelo CTHW6?

Informações importantes sobre seleção incluem corrente primária, taxa de corrente necessária, tipo de condutor, dimensões do cabo ou barramento, tamanho da abertura, requisitos de precisão, ambiente de instalação e requisitos de conexão secundária.

A Junray Electrical oferece personalização?

Sim. A Junray Electrical afirma que as especificações fora do padrão podem ser personalizadas de acordo com as dimensões da instalação e requisitos de parâmetros. Sua equipe técnica também pode fornecer orientação na seleção de modelos e suporte técnico pós-venda.

Conclusão

Um transformador de corrente bem projetado pode tornar o monitoramento elétrico mais prático e, ao mesmo tempo, apoiar a modernização dos sistemas de distribuição de baixa tensão existentes. Com sua estrutura de núcleo dividido, especificação de precisão Classe 0,5/0,5S, invólucro isolado com retardador de chama, encapsulamento em epóxi e design de conexão à prova d'água, o CTHW6 é adequado para aplicações onde a flexibilidade de instalação e a aquisição confiável de corrente são importantes. Se você estiver planejando uma modernização de distribuição, um projeto de monitoramento de energia ou uma aplicação de monitoramento elétrico externo,Contate-nosna Junray Electrical com sua classificação de corrente, dimensões do condutor, requisitos de precisão e condições de aplicação para discutir a seleção do modelo e uma solução personalizada adequada.
