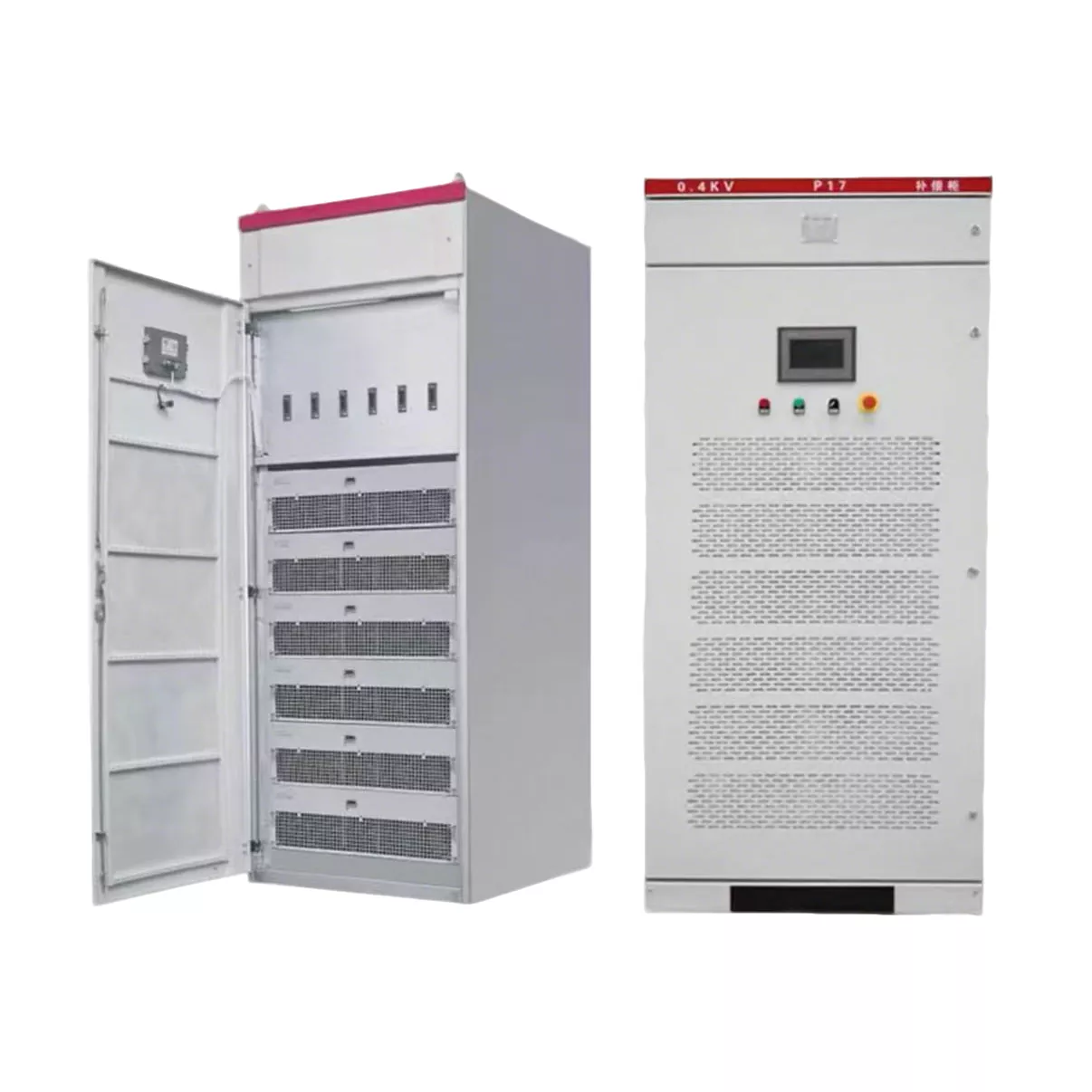

Gabinete de filtro de energia ativo APF

O gabinete de filtro de energia ativo Junray Electrical APF foi projetado para eliminar a poluição harmônica causada por cargas não lineares, como inversores de frequência variável, retificadores e sistemas UPS. Ele fornece compensação harmônica em tempo real da 2ª à 50ª ordens harmônicas, alcançando uma eficiência de mitigação de ≥95% e reduzindo a distorção harmônica total (THDi) dentro dos limites dos padrões GB/T 14549 e IEEE 519. Isso protege transformadores, cabos, capacitores e equipamentos sensíveis a jusante contra superaquecimento, envelhecimento prematuro ou falha. O gabinete é de chão, classificado como IP4X e construído com diversas proteções integradas, incluindo proteções contra sobretensão, subtensão, sobrecorrente e sobretemperatura. Adequado para fábricas, instalações químicas, data centers e grandes projetos de infraestrutura.

Por que sua fábrica precisa urgentemente de gerenciamento dinâmico?

Com o uso generalizado de cargas não lineares, como conversores de frequência e equipamentos de retificação, a poluição harmônica da rede elétrica tornou-se cada vez mais severa. Isto não só causa o superaquecimento dos transformadores e acelera o envelhecimento dos cabos, mas também pode levar a explosões de capacitores, mau funcionamento da proteção do relé e outros acidentes graves. As perdas económicas mais diretas provêm das “multas harmónicas” impostas pelo departamento de fornecimento de energia. Os filtros passivos tradicionais só podem atingir frequências específicas e são propensos a ressonância com a impedância do sistema, causando poluição secundária. Nosso gabinete de filtro de energia ativo APF adota tecnologia avançada de gerenciamento dinâmico. É como um “purificador” da rede elétrica, capaz de monitorar em tempo real as formas de onda das correntes, identificando e gerando automaticamente correntes compensatórias de igual amplitude e direção oposta às amplitudes harmônicas. Essa abordagem de "usar veneno para combater o veneno" pode eliminar completamente o impacto dos harmônicos, controlar a taxa total de distorção harmônica dentro da faixa padrão nacional e permitir que você diga adeus completamente às multas e ao risco de queima do equipamento.

Vantagem central

O valor central deste gabinete de filtro de energia ativo APF reside em sua alta capacidade de resposta dinâmica e efeito de controle de alta precisão. Em primeiro lugar, possui capacidade de controle de harmônicos de faixa completa, capaz de filtrar mais de 95% dos harmônicos, incluindo 5º e 7º harmônicos comuns, bem como harmônicos de ordem superior variando do 2º ao 50º. Em segundo lugar, melhora significativamente a qualidade da energia, controlando as harmónicas, reduzindo as perdas na linha e aumentando a taxa de carga efectiva dos transformadores, o que equivale a uma expansão da capacidade do transformador. Mais importante ainda, ele pode proteger eficazmente equipamentos sensíveis a jusante, prolongando a vida útil de motores e conversores de frequência. Para muitas fábricas, a poupança de electricidade e a prevenção de penalizações conseguidas no primeiro mês após a instalação deste equipamento cobrem frequentemente uma parte considerável do custo do equipamento, resultando num retorno do investimento extremamente elevado.

Compromisso da Junray Electrical

Como fabricante experiente com certificações internacionais como ISO, CE e CCC, a Junray Electrical está bem ciente da dureza dos ambientes industriais. Este gabinete de filtro de energia ativo APF adota um design de piso e possui um nível de proteção IP4X, adequado para vários ambientes de salas de distribuição. O interior utiliza módulos de filtro ativo APF de alta qualidade, combinados com potência padronizada e técnicas de fiação de separação de corrente fraca, garantindo a compatibilidade eletromagnética e a estabilidade do sistema. O equipamento possui poderosos recursos de detecção inteligente, que podem se adaptar automaticamente às mudanças de carga sem ajustes manuais frequentes. Ao mesmo tempo, temos vários mecanismos de proteção integrados, como proteção contra sobretensão, subtensão, sobrecorrente e sobretemperatura. Em caso de anormalidades no sistema, ele desligará automaticamente e emitirá um alarme. O design dedicado de resfriamento e ventilação garante que os módulos permaneçam calmos e estáveis ​​mesmo durante longos períodos de operação com alta carga.

Cenários amplamente aplicáveis

Nosso gabinete de filtro de energia ativo APF é amplamente utilizado em locais com requisitos extremamente altos de qualidade de energia. É indispensável como “guardião da rede elétrica” em fábricas com grande número de conversores de frequência, fábricas de produtos químicos equipadas com equipamentos de retificação e data centers com alta densidade de dados. Para grandes projectos de infra-estruturas, também pode gerir eficazmente a interferência harmónica gerada pelos equipamentos de construção. Escolher a Junray Electrical significa escolher um parceiro que entende de tecnologia e valoriza a qualidade. Fornecemos um serviço de processo completo, desde a seleção, instalação até o pós-venda, garantindo que seu sistema de distribuição de energia atinja o estado ideal.

Especificações Técnicas

Estudo de caso

Este projeto envolve uma estação municipal de tratamento de esgoto secundário. As principais cargas incluem bombas de elevação de afluentes, bombas de retorno, sopradores de aeração e equipamentos de desidratação de lodo. Todos os equipamentos utilizam inversores de frequência (VFDs) e soft starters para controle de velocidade, representando um cenário típico envolvendo cargas não lineares de alta intensidade.

Problemas identificados

O sistema original de distribuição de energia de baixa tensão da usina estava equipado apenas com bancos de capacitores de compensação de potência reativa padrão e não possuía equipamento de mitigação de harmônicas. A operação de longo prazo resultou em vários problemas de qualidade de energia que frequentemente interromperam a produção contínua, criando uma necessidade urgente de instalação de Filtros Ativos de Energia (APFs) para mitigação abrangente.

Distorção harmônica severa: testes de qualidade de energia no local revelaram uma Distorção Harmônica Total de Corrente (THDi) de 27,6% no lado de baixa tensão, com harmônicos característicos dominantes na 5ª, 7ª, 11ª e 13ª ordens – níveis que excederam em muito os limites permitidos.

Falha frequente do banco de capacitores: Os capacitores de compensação de potência reativa frequentemente sofriam de abaulamento, quebra dielétrica e disparo, tornando-os incapazes de comutar corretamente; o baixo fator de potência resultante representava um risco de sanções financeiras baseadas em encargos de ajuste do fator de potência.

Superaquecimento grave do equipamento: Aumentos anormais de temperatura foram observados em barramentos de baixa tensão, cabos de alimentação e transformadores, acelerando o envelhecimento do isolamento dos cabos e criando risco de incêndio.

Sistemas de automação instáveis: CLPs, instrumentação e equipamentos de monitoramento on-line sofreram interferências harmônicas, levando a flutuações de dados e leituras anormais, o que ocasionalmente causava falsos acionamentos de intertravamentos de processos.

Disparos incômodos de gabinetes de distribuição: Harmônicos causaram sequência zero excessiva e correntes distorcidas, levando a disparos incômodos frequentes de disjuntores de baixa tensão e dispositivos de proteção contra fuga à terra, interrompendo assim o tratamento contínuo de esgoto.

Solução

Com base nas características de carga e nos dados de teste de harmônicos, um gabinete de filtragem ativa APF 300A foi instalado em uma configuração paralela centralizada no barramento principal de 0,4kV na sala de distribuição de baixa tensão. Esta configuração emprega uma conexão paralela para mitigar dinamicamente os harmônicos em todas as faixas de frequência, ao mesmo tempo que fornece compensação dinâmica de potência reativa e suprime a ressonância da rede. Especificações do equipamento:

Modelo: Filtro de energia ativo de baixa tensão (APF-300A/380V)

Local de instalação: sala de distribuição principal de baixa tensão de 0,4kV

Método de compensação: mitigação ativa paralela em tempo real

Escopo de Mitigação: Harmônicos de espectro total (2ª a 50ª ordens); mitigação simultânea de harmônicas e compensação dinâmica de potência reativa

Tempo de resposta: ≤5ms; compatível com cargas flutuantes dinâmicas de ventiladores e bombas com acionamento de frequência variável (VFD)

Conformidade Harmônica: Sistema THDi reduzido de 27,6% para menos de 8%

Resultados

Resolução completa de falhas no gabinete de capacitores: Eliminação da interferência de ressonância harmônica; os capacitores não ficam mais inchados ou desarmados; o sistema de compensação de potência reativa opera de forma estável.

Redução significativa no aumento da temperatura dos equipamentos: Os problemas de aquecimento em transformadores, barramentos e cabos foram significativamente melhorados; eliminou riscos de degradação a longo prazo em altas temperaturas; estendeu a vida útil dos equipamentos de distribuição de energia.

Sistema de controle de automação estável: Interferência harmônica completamente eliminada; os dados de PLCs, sensores e instrumentos de monitoramento on-line permaneceram estáveis, sem flutuações erráticas ou falsos disparos de intertravamento.

Maior confiabilidade da fonte de alimentação: Problemas completamente resolvidos com disparos indesejados de interruptores de baixa tensão; garantiu a operação contínua e estável 24 horas por dia do processo de tratamento de águas residuais; evitou paradas de produção.
