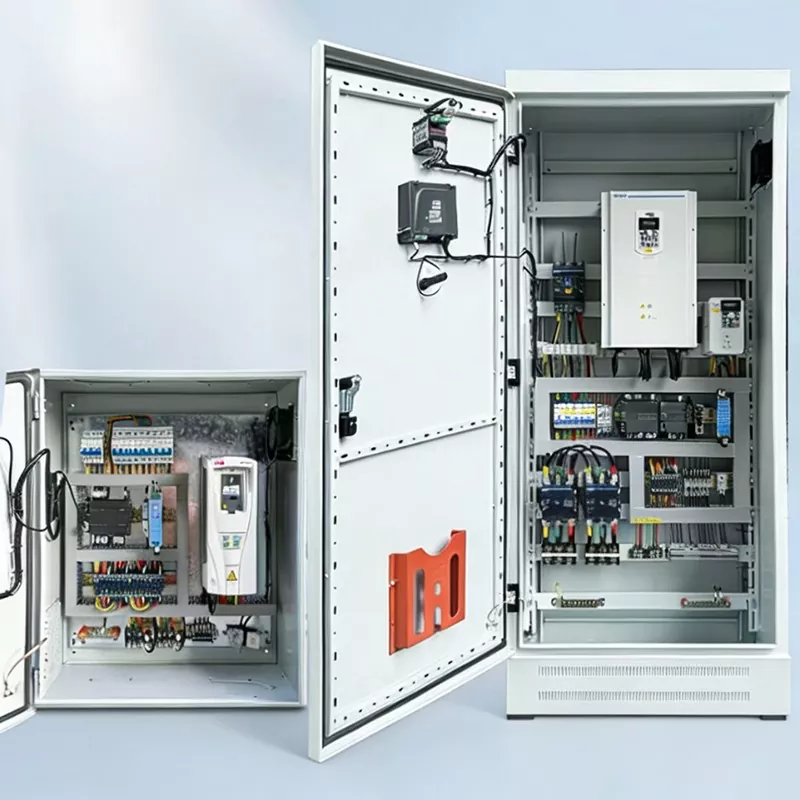

Gabinete de controle de frequência variável

O gabinete de controle elétrico de frequência variável Junray é uma solução inteligente de controle de velocidade do motor projetada especificamente para aplicações industriais e municipais que exigem regulação precisa de fluxo, pressão ou velocidade. Ao ajustar automaticamente a velocidade do motor de acordo com as condições reais de carga, proporciona economia de energia de 30% a 50% em comparação com a operação em frequência fixa. Os recursos incluem regulação de velocidade contínua de 0-50 Hz, controle automático de circuito fechado PID para pressão constante ou fluxo constante, partida/parada suave para eliminar choque mecânico e golpe de aríete, modos de backup de frequência de rede/VFD selecionáveis ​​e proteções abrangentes contra sobrecarga, sobrecorrente, sobretensão e subtensão. Adequado para bombas de água, ventiladores, compressores de ar, transportadores e vários motores industriais em fábricas, instalações de tratamento de águas residuais, sistemas HVAC e automação predial. A potência nominal varia de 0,75 kW a 500 kW com proteção IP40, suportando instalação montada no chão e na parede. Projetado para operação contínua 24 horas por dia, 7 dias por semana em ambientes industriais exigentes.

As principais vantagens do gabinete de controle de frequência variável

Controle Inteligente de Velocidade: Pode ajustar automaticamente a velocidade do motor de acordo com as mudanças de carga. Por exemplo, para bombas de água, quando o consumo de água é baixo, a velocidade será automaticamente reduzida para evitar o funcionamento contínuo em plena carga, adaptando-se perfeitamente às cargas flutuantes.

Economia de energia e redução de custos: Comparado com a operação em frequência fixa, pode economizar de 30% a 50% dos custos de eletricidade. Para equipamentos como bombas de água e ventiladores que operam continuamente, ao longo de um ano, podem ser economizados vários milhares ou até dezenas de milhares de dólares em custos de eletricidade. Os benefícios a longo prazo são extremamente elevados.

Soft Start: A função de proteger o motor durante a partida suave. Na partida, a corrente aumenta gradativamente, sem a grande corrente de partida de frequência fixa, o que não danificará o motor nem impactará a rede elétrica, prolongando significativamente a vida útil do motor.

Proteção Múltipla: Proteção estável e confiável contra sobrecarga, sobrecorrente, sobretensão e subtensão. Quando o motor apresenta mau funcionamento, ele pode parar automaticamente, protegendo o motor e o módulo de conversão de frequência, evitando danos ao equipamento e garantindo estabilidade e confiabilidade.

Controle remoto: O monitoramento inteligente suporta controle remoto e monitoramento inteligente. Ele pode ajustar remotamente a velocidade, visualizar dados de operação e evitar a operação no local, tornando o gerenciamento mais conveniente.

Especificações Técnicas

Exibição detalhada de artesanato

1. Módulo de frequência variável: Módulo de frequência variável de alta qualidade, com controle de velocidade preciso e operação estável;

2. Função Soft Start: Partida suave, reduzindo a corrente de partida e protegendo o motor;

3. Múltiplas proteções: Proteções contra sobrecarga, sobrecorrente, sobretensão e subtensão, garantindo estabilidade e confiabilidade;

4. Projeto de dissipação de calor e ventilação: O gabinete de controle de frequência variável é equipado com canais de dissipação de calor dedicados, que podem remover rapidamente o calor operacional e garantir a operação estável do módulo de frequência variável;

5. Processo de fiação padrão: Separação de linhas de energia e sinal, fiação horizontal e vertical, facilitando a manutenção e garantindo segurança e padronização.

Cenários de aplicação

O Gabinete de Controle de Frequência Variável é amplamente aplicável e pode ser usado em vários cenários:

Controle de bombas de água: Regulação de velocidade em frequência variável para bombas de abastecimento de água e bombas de esgoto, obtendo economia de energia e redução de consumo;

Controle de ventiladores: Regulação de velocidade em frequência variável para ventiladores e ventiladores, obtendo economia de energia e redução de consumo;

Compressor de ar: Controle de frequência variável para compressores de ar, obtendo economia de energia e redução de consumo;

Correia transportadora: Regulação de velocidade em frequência variável para transportadores, ajustando a velocidade;

Outros motores industriais: Vários motores industriais que requerem regulação de velocidade.

Visão geral do projeto de retrofit

I. Perfil do Projeto

Este projeto envolve a atualização para economia de energia de uma estação municipal de tratamento de águas residuais de grande escala. O equipamento principal da instalação inclui sopradores Roots para aeração, bombas elevatórias de esgoto e conjuntos de bombas de retorno. Originalmente, todos os equipamentos dependiam de métodos de partida direta ou estrela-triângulo e utilizavam estrangulamento de válvula para regulação de fluxo. O equipamento operava continuamente em velocidade máxima constante, resultando em picos de inicialização significativos, incapacidade de ajustar a pressão da água ou fluxo de ar e grave desperdício de energia. Além disso, o sistema sofreu golpe de aríete na tubulação, ruído e vibração excessivos do soprador, altas taxas de falhas de equipamentos e custos substanciais de O&M.

Para obter regulação de velocidade contínua, pressão e vazão constantes, fornecimento de energia sob demanda e consumo de energia reduzido, foi realizada uma modernização abrangente dos sopradores e bombas de alta potência da planta. Gabinetes de controle inteligentes de acionamento de frequência variável (VFD) foram instalados em toda a linha, conectados a um sistema de controle central PLC para ajuste automático de velocidade, garantindo assim uma operação inteligente, eficiente em termos energéticos e estável da planta.

II. Problemas pré-retrofit

Perda excessiva de energia: A operação em velocidade constante na frequência da linha significava que o equipamento funcionava em plena carga, independentemente da qualidade ou volume real da água, levando a um alto desperdício de energia durante períodos de baixa carga.

Alta corrente de surto de partida: A partida estrela-triângulo causou choque mecânico, resultando frequentemente em flutuações de tensão da rede, danos mecânicos e falha prematura de rolamentos e acoplamentos.

Baixa precisão de regulação do processo: O fluxo de ar e a pressão da água foram regulados através do estrangulamento manual da válvula, resultando em atraso e baixa precisão; isso causou níveis instáveis ​​de oxigênio dissolvido em tanques bioquímicos e desempenho inconsistente no tratamento de águas residuais.

Golpe de aríete severo, vibração e ruído: A inicialização e o desligamento rápidos na frequência da linha causaram efeitos significativos de golpe de aríete, levando a tubulações soltas ou com vazamento, enquanto a vibração e o ruído do soprador excederam os limites permitidos.

Vida útil curta do equipamento e manutenção frequente: A operação de longo prazo em alta velocidade com desgaste acelerado por choque mecânico em motores, corpos de bombas e sopradores, resultando em altos custos anuais de reparo e substituição e interrupções de produção devido a tempo de inatividade.

III. Plano de Configuração de Equipamentos

Com base nas características de carga dos sopradores e bombas da planta e nos requisitos de economia de energia, foram instalados no local gabinetes de controle VFD inteligentes e personalizados. Esses gabinetes suportam configurações de controle "um para um" e "um para muitos" e apresentam regulação automática de pressão/fluxo constante baseada em PID, integração de sistema de controle central e comutação contínua entre operação de frequência de linha e frequência variável, garantindo adequação para operações de processo contínuas 24 horas por dia. Especificações do equipamento principal

Tipo de equipamento: Gabinete de controle inteligente de frequência variável de baixa tensão (dedicado a ventiladores/bombas)

Sistema compatível: sistema de distribuição de energia de baixa tensão CA trifásico 380V

Potência de controle: 15kW–75kW (correspondência em camadas para vários conjuntos de bombas e equipamentos de ventiladores)

Método de controle de velocidade: regulação de velocidade suave e contínua de 0–50 Hz; ajuste automático inteligente de circuito fechado PID

Modos de operação: Comutável entre modos VFD automático, VFD manual e backup de frequência de rede (bypass)

Funções de intertravamento: Suporta comunicação de controle central PLC, rede remota RS-485, upload de dados e partida/parada automática

Funções de proteção: Sobretensão, subtensão, sobrecorrente, sobrecarga, perda de fase, superaquecimento, curto-circuito e proteção contra travamento

Funções auxiliares: Partida/parada suave (sem choque), registro de falhas, feedback de alarme e comutação de emergência na frequência da rede elétrica

4. Destaques da modernização

Controle de velocidade baseado na demanda para máxima eficiência energética: Ajusta automaticamente a velocidade de rotação com base nas taxas de fluxo influentes e nos dados de oxigênio dissolvido em tanques bioquímicos; opera em baixas frequências durante períodos de baixa carga, eliminando o desperdício de energia associado à operação constante na frequência da rede elétrica em velocidade total.

Partida suave sem choque: Acelera suavemente a partir de 0 Hz sem corrente de partida; elimina flutuações da rede, choques mecânicos e golpe de aríete nas tubulações, protegendo assim motores e infraestrutura de tubulações.

Controle de processo preciso e estável: a regulação de circuito fechado PID garante pressão e fluxo estáveis; mantém constante o fluxo de ar e a pressão da água, estabiliza as condições de tratamento bioquímico e melhora significativamente a taxa de conformidade do esgoto tratado.

Backup de modo duplo (rede elétrica/VFD): A comutação com um toque para operação na frequência da rede elétrica no caso de uma falha do VFD evita tempo de inatividade e garante a operação contínua da estação de tratamento de águas residuais.

O&M remoto inteligente: Integra-se ao sistema de controle central da planta para monitoramento em tempo real dos parâmetros operacionais e alertas de falhas; reduz a necessidade de inspeções manuais e permite um gerenciamento inteligente e não tripulado.

V. Resultados Operacionais Pós-Retrofit

Economias de energia significativas: O equipamento reduz automaticamente a frequência com base na carga, alcançando uma taxa geral de economia de eletricidade de 30% a 40% e reduzindo substancialmente os custos mensais de produção de eletricidade.

Vida útil prolongada do equipamento: A partida/parada suave sem choques e a operação suave em baixa velocidade reduzem significativamente o desgaste de motores, rolamentos e redes de tubulação, reduzindo a taxa de falhas do equipamento em mais de 80%. Desempenho estável e conformidade do processo: A pressão da água e o fluxo de ar permanecem constantes e controláveis, melhorando a estabilidade dos processos de tratamento de águas residuais e garantindo que a qualidade do efluente atenda consistentemente aos padrões, evitando riscos associados às flutuações do processo.

Estabilidade aprimorada da rede elétrica: Elimina surtos de inicialização de alta corrente; garante tensão estável no barramento sem quedas de tensão instantâneas ou disparos indesejados de disjuntores a montante.

Custos de O&M significativamente reduzidos: Apresenta baixas taxas de falhas de equipamentos e desgaste mínimo, eliminando a necessidade de manutenção frequente; os recursos de monitoramento remoto e alerta precoce reduzem drasticamente a carga de trabalho manual para operações e manutenção.

VI. Resumo do caso

Os gabinetes de controle de frequência variável representam a solução ideal de controle com economia de energia para aplicações como bombas de água, ventiladores, sistemas centrais de ar condicionado, linhas de montagem industriais, abastecimento de água com pressão constante e tratamento de águas residuais. Em comparação com os métodos estrela-triângulo ou partida suave, eles oferecem vantagens importantes, incluindo regulação de velocidade contínua, controle preciso do processo, economia substancial de energia, partida e parada suaves sem choques e integração inteligente do sistema. Eles não apenas resolvem os riscos de segurança associados à inicialização dos equipamentos, mas também otimizam os processos de produção e reduzem os custos de eletricidade, tornando-os um componente padrão e essencial para modernizações com economia de energia nos setores industriais e municipais.
