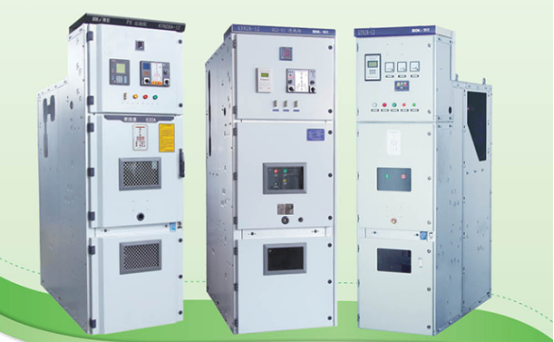

O painel extraível montado centralmente de 10kV, representado pelo KYN28A-12, tornou-se a escolha principal em sistemas de distribuição de energia. Este artigo analisa a lógica técnica e o valor de engenharia dos painéis montados centralmente a partir de três dimensões: projeto estrutural, intertravamento de segurança e pontos de seleção chave.
A diferença fundamental entre o painel de distribuição montado centralmente e o equipamento fixo tradicional reside na sua armadura metálica, no carrinho montado centralmente e no design estrutural independente de quatro compartimentos. Tomando o KYN28A-12 como exemplo, o gabinete é estritamente dividido em quatro compartimentos independentes por divisórias metálicas:
Equipado com carrinho de disjuntor a vácuo (modelos comuns como VS1 e VD4), que pode alternar entre as posições de trabalho, teste e retirada. O valor central do design estilo carrinho de mão reside em sua capacidade de permitir que todo o carrinho do disjuntor seja removido quando um circuito requer manutenção, sem afetar a operação normal de outros gabinetes e reduzindo significativamente o tempo de falta de energia. O interior está equipado com um abrangente sistema de intertravamento mecânico, garantindo a segurança operacional do ponto de vista físico.
O barramento principal utiliza barramentos de cobre T2, suportados por isoladores, e apresenta um design independente e fechado. O isolamento do compartimento do barramento é crucial – no caso de uma falta no lado do barramento, as divisórias metálicas evitam efetivamente a propagação de arcos elétricos e gases de alta temperatura para outros compartimentos, evitando curtos-circuitos fase-fase e expansão de falhas. A alta condutividade dos barramentos de cobre T2 também garante o controle do aumento de temperatura sob condições de corrente elevada.
Utilizado para instalação de transformadores de corrente, transformadores de seqüência zero, chaves de aterramento, terminais de cabos, pára-raios e outros componentes. O compartimento de cabos oferece amplo espaço, facilitando a fiação da construção e posterior manutenção e ajustes. Este projeto é particularmente prático para usuários industriais e usinas fotovoltaicas que exigem mudanças frequentes nos circuitos de saída.
Esta sala abriga componentes secundários, como dispositivos de proteção baseados em microprocessadores, instrumentos, chaves operacionais e blocos de terminais. A sala de instrumentos é completamente isolada fisicamente da área primária de média tensão, eliminando fundamentalmente o risco de choque elétrico para o pessoal de manutenção que trabalha no lado secundário. Esta é uma das principais características do projeto que torna o quadro de distribuição de média tensão mais seguro do que o equipamento fixo tradicional.
A essência dos quatro compartimentos independentes é o isolamento da falha – uma falha em qualquer compartimento não afetará outros compartimentos, minimizando assim o impacto da falha. Para cenários com altos requisitos de produção contínua, como indústrias químicas, metalúrgicas e de data center, essa característica está diretamente relacionada à segurança da produção e à eficiência econômica.
A operação incorreta de comutadores de alta tensão pode causar danos ao equipamento, ferimentos pessoais e até cortes de energia em grande escala. Portanto, o "intertravamento de cinco prevenção" é um requisito de segurança obrigatório estipulado explicitamente nas normas GB/T 3906 e DL/T 404. As chamadas “cinco prevenções” incluem especificamente:
1. Prevenção da operação do carrinho do disjuntor sob carga - Quando o disjuntor está na posição fechada, o carrinho não pode entrar ou sair para evitar arco causado por conectar ou desconectar sob carga;
2. Prevenção de abertura e fechamento acidental de disjuntores – Através do controle de acesso de operação e intertravamento mecânico, evita-se que pessoas não autorizadas acionem acidentalmente o disjuntor;
3. Prevenção de fechamento da chave de aterramento enquanto energizado – A chave de aterramento não pode ser acionada quando o disjuntor não estiver aberto e o carrinho não tiver retornado à posição de teste;
4. Prevenção de energização da chave de aterramento enquanto esta estiver fechada – Quando a chave de aterramento está na posição fechada, o carrinho do disjuntor não pode ser empurrado para a posição de trabalho para evitar o fechamento do disjuntor com o fio de aterramento conectado;
5. Prevenção de entrada acidental em compartimentos energizados – A porta do gabinete é interligada com peças energizadas e a porta do gabinete não pode ser aberta quando o equipamento estiver energizado.
O painel centralizado normalmente usa um esquema com intertravamento mecânico como método primário e intertravamento elétrico como método secundário. O intertravamento mecânico oferece alta confiabilidade e não é afetado por falhas de energia, servindo como base para as funções de cinco provas. O intertravamento elétrico, por outro lado, é usado para obter um controle lógico mais complexo, como a ligação entre o carrinho de mão e a chave de aterramento, e o intertravamento com sinais de proteção de nível superior. A combinação de ambos forma uma linha completa de defesa de segurança desde a origem da operação até o final da execução.
A seleção de um painel de média tensão não é simplesmente uma questão de acumular parâmetros, mas requer configuração do sistema com base nas condições operacionais reais. Os seguintes pontos merecem atenção especial:
Os disjuntores a vácuo são o componente principal dos quadros de distribuição de média tensão. VS1 e VD4 são atualmente os dois modelos mais utilizados. VS1 é o modelo convencional na China, oferecendo alta relação custo-benefício e amplas peças de reposição; O VD4 é um modelo clássico da ABB, com vida mecânica e desempenho de ruptura superiores, adequado para aplicações com operação frequente e altos requisitos de confiabilidade. A seleção deve ser baseada em uma avaliação abrangente da corrente nominal de interrupção de curto-circuito (geralmente 25kA, 31,5kA, 40kA) e da frequência de operação.
A relação de transformação e a classe de precisão dos transformadores de corrente e dos transformadores de corrente de seqüência zero devem ser selecionadas razoavelmente com base na corrente operacional real e nos requisitos de proteção. Os circuitos de medição normalmente requerem uma classe 0,2S, enquanto os circuitos de proteção podem usar uma classe 0,5 ou 10P. A configuração do transformador de corrente de seqüência zero depende se o sistema requer uma função de localização de falta de aterramento de baixa corrente.
Deve ser configurado um modelo de chave de aterramento com capacidade adequada de curto-circuito. Para circuitos fotovoltaicos conectados à rede onde pode ocorrer alimentação reversa, a corrente nominal de curto-circuito da chave de aterramento é particularmente crítica - ela determina se a chave de aterramento pode fechar com segurança sem soldagem no caso de energização acidental.
Um dispositivo de proteção integrado baseado em microprocessador é padrão, fornecendo funções de proteção contra sobrecorrente, disparo instantâneo, sequência zero, sobretensão e subtensão. Para novos cenários ligados à rede energética, também devem ser consideradas funções especiais, como a protecção anti-ilhamento e a protecção de potência inversa. O protocolo de comunicação do dispositivo de proteção deve ser compatível com o sistema de monitoramento de nível superior.
O painel de distribuição de média tensão padrão é adequado para ambientes gerais com altitudes não superiores a 1.000 metros e temperaturas ambientes variando de -10°C a +40°C. Para áreas de alta altitude (por exemplo, acima de 3.000 metros), regiões tropicais úmidas, áreas severamente poluídas ou áreas de baixa temperatura, configurações especiais apropriadas, como tipos tropicais úmidos ou de alta altitude, devem ser selecionadas para garantir o desempenho de isolamento e a estabilidade operacional do equipamento sob condições extremas.
Os painéis de média tensão oferecem configurações de gabinete flexíveis e podem ser combinados livremente de acordo com o esquema de distribuição de energia. Os tipos de gabinete comuns incluem gabinetes de linha de entrada, gabinetes de linha de saída, gabinetes PT, gabinetes de medição, gabinetes de seccionamento, gabinetes de isolamento, gabinetes de ligação, gabinetes de motor e gabinetes de transformadores de estação. Uma sala de distribuição típica de 10kV geralmente consiste em gabinetes de linha de entrada, gabinetes de PT, gabinetes de medição, vários gabinetes de linha de saída e gabinetes de ligação, formando um único esquema de seccionamento de barramento ou de conexão de barramento único.
Do ponto de vista da aplicação, os painéis de média tensão têm sido amplamente utilizados em:
Sistemas de distribuição de energia de 10kV em subestações: servindo como nós centrais para redes elétricas urbanas e fornecimento de energia industrial;
Distribuição de energia em oficinas de fábrica: fornecimento de energia confiável para linhas de produção, compressores de ar, bombas de água e outras cargas;
Indústrias química e farmacêutica: exigem produção contínua e são extremamente sensíveis à confiabilidade e segurança do fornecimento de energia;
Empreendimentos metalúrgicos: enfrentando cargas de alta corrente e impacto, exigindo alta capacidade de quebra de equipamentos;
Distribuição de energia predial: principais salas de distribuição de energia em edifícios altos e complexos comerciais;
Controle e proteção de motores de média tensão: controle de partida direta ou suave de grandes bombas de água, ventiladores e compressores;
Nova ligação à rede energética: quadros de ligação de 10kV para centrais fotovoltaicas distribuídas e de armazenamento de energia.
Inteligenteização, Miniaturização e Proteção Ambiental A evolução tecnológica dos quadros de distribuição de média tensão não parou. A indústria está atualmente se desenvolvendo em três direções:
Inteligenteização. A integração de sensores como monitoramento on-line de temperatura, detecção de descarga parcial e monitoramento de características mecânicas de disjuntores está transformando os comutadores de média tensão de "manutenção periódica" em "manutenção baseada em condições". Miniaturização. Ao otimizar a estrutura de isolamento e adotar materiais de isolamento compostos, o tamanho do gabinete está diminuindo gradualmente, o que é significativo para subestações urbanas e data centers onde os recursos terrestres são escassos.
Respeito ao meio ambiente. O gás SF6 é amplamente utilizado em painéis isolados a gás (GIS) devido às suas excelentes propriedades de isolamento, mas seu potencial de aquecimento global (GWP) é 23.500 vezes maior que o do CO2. Com políticas ambientais cada vez mais rigorosas, os painéis de distribuição ecológicos e isentos de SF6 estão se tornando um tema de pesquisa importante na indústria, com tecnologias de isolamento de ar, isolamento a vácuo e isolamento de ar seco se desenvolvendo em paralelo.
A razão fundamental pela qual o painel de distribuição de média tensão domina o campo de distribuição de energia de 10kV é o alto grau de correspondência entre seu projeto estrutural e os requisitos de engenharia - quatro compartimentos independentes alcançam o isolamento de falhas, a estrutura do tipo carrinho de mão garante operação e manutenção convenientes e o intertravamento de cinco provas fortalece a linha de base de segurança. Com o aprofundamento da construção de novos sistemas de energia, os quadros de distribuição de média tensão manterão a sua posição dominante durante um período considerável e continuarão a evoluir no sentido da inteligência, da miniaturização e do respeito pelo ambiente. Para os fabricantes de equipamentos, compreender a lógica técnica dos painéis de média tensão e compreender as tendências de evolução da indústria são essenciais para manter uma postura proativa no desenvolvimento de produtos e na concorrência no mercado.
Junray Eletricistahá muito tempo se concentra na pesquisa, desenvolvimento e fabricação de painéis de alta e baixa tensão. Sua série KYN28A-12 de painéis de média tensão cobre uma gama completa de classificações de corrente de 630A a 4000A e uma capacidade total de interrupção de 25kA a 40kA, suportando configurações personalizadas e amplamente adaptável a vários cenários, como redes de energia, indústria e novas energias.
