Caixa de medidor externa

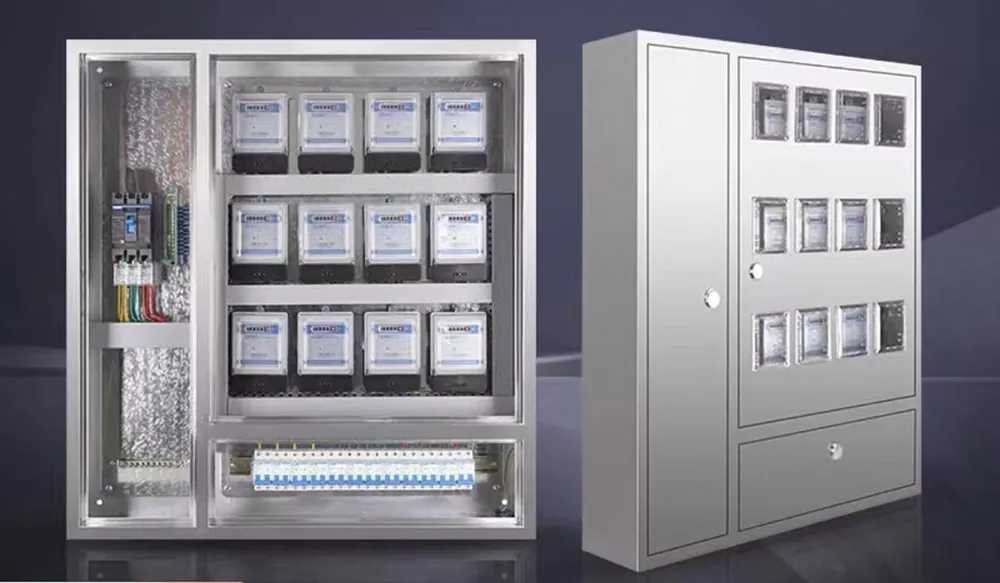

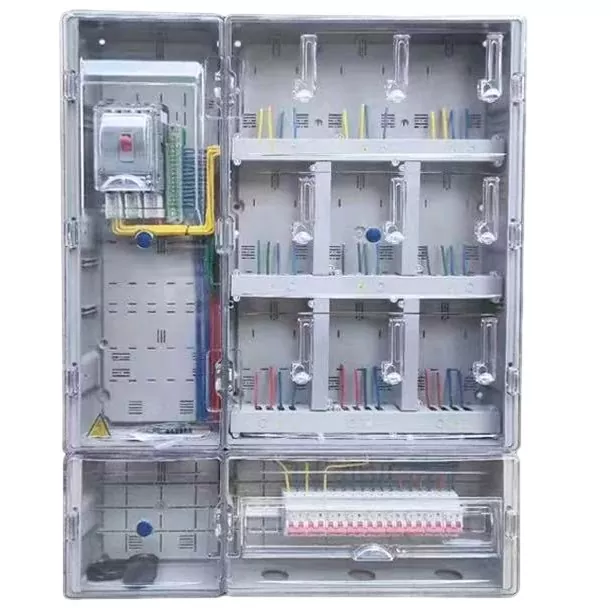

A Outdoor Meter Box é um gabinete de proteção de distribuição de energia dedicado desenvolvido especificamente para cenários externos sem blindagem. É diferente das caixas de medição internas comuns. Seu foco principal é resolver os problemas de proteção da distribuição de energia externa. Para ambientes externos como chuva, exposição solar e poeira, criamos designs exclusivos otimizados para proteção contra chuva, anticorrosão e vedação. Ele pode ser instalado de forma flexível com equipamentos elétricos, como medidores, disjuntores e componentes de medição, protegendo efetivamente os componentes internos de influências ambientais externas, garantindo a operação segura e estável do sistema de distribuição de energia externa e abordando completamente os pontos problemáticos da indústria de gabinetes comuns, propensos à entrada de água, ferrugem e danos quando usados ​​ao ar livre. É adequado para vários cenários de distribuição de energia externa não blindada.

Quais são os principais argumentos de venda?

As principais vantagens da Outdoor Meter Box residem na sua exclusiva proteção externa e adaptabilidade prática. Cada vantagem é adaptada para atender às necessidades de uso externo, equilibrando segurança e durabilidade.

Em primeiro lugar, possui tripla proteção à prova de chuva. Uma cobertura inclinada dedicada à prova de chuva é instalada na parte superior, combinada com as tiras de borracha de vedação dentro da caixa, formando uma barreira estanque à prova de chuva. A classificação à prova de chuva atinge IP54, garantindo que os componentes elétricos internos não sejam umedecidos ou inundados mesmo sob chuva forte.

Em segundo lugar, possui proteção à prova de poeira e vedação. Ele adota uma estrutura de vedação totalmente fechada, bloqueando efetivamente a entrada de poeira e mosquitos na caixa, evitando problemas de contato e curtos-circuitos causados ​​​​pela poeira e garantindo a operação estável a longo prazo dos componentes.

Em terceiro lugar, apresenta excelentes detalhes de artesanato. O dossel inclinado à prova de chuva é equipado com um beiral à prova de chuva dedicado, tiras de borracha de vedação de alta densidade, trava de segurança anti-roubo espessa e orifícios de ventilação à prova de chuva dedicados. Ele combina proteção, antifurto e dissipação de calor, e o material do gabinete pode ser selecionado para atender às necessidades de diferentes ambientes externos.

Especificações Técnicas

Perguntas e respostas

P: A caixa do medidor externo pode ser adaptada a ambientes externos agressivos, como chuva forte e altas temperaturas?

Resposta: Sim. Possui um nível de proteção IP54, um nível de resistência à corrosão de C4 e uma faixa de temperatura de uso de -40°C a +70°C. Não é afetado por chuvas fortes, luz solar direta ou frio extremo e pode operar de forma estável em condições externas por um longo tempo.

P: Quais componentes elétricos podem ser instalados?

R: Vários componentes, como medidores de eletricidade, disjuntores e dispositivos de medição, podem ser instalados de maneira flexível para atender aos requisitos de distribuição e controle de energia externa.

P: A instalação é conveniente?

Resposta: Suporta dois métodos de instalação simples: montado na parede e montado em coluna. Não há procedimentos complicados envolvidos. A instalação é conveniente e pode ser implantada rapidamente.

P: O material pode ser escolhido de acordo com os requisitos?

Resposta: Sim, oferecemos duas opções: revestimento em pó de chapa de aço laminada a frio de alta qualidade e aço inoxidável. Você pode escolher aquele que se adapta ao seu ambiente externo e orçamento de aquisição.

Cenário de aplicação

Com excelente desempenho de proteção externa e adaptabilidade flexível, a Outdoor Meter Box é amplamente utilizada em vários cenários de distribuição de energia externa sem quaisquer obstruções, combinando com precisão as necessidades de proteção de diferentes cenários. Em cenários de áreas de distribuição rural, pode ser utilizado para a proteção de medidores de energia elétrica e equipamentos de distribuição de energia em áreas rurais de distribuição externa, ajudando a garantir a segurança da distribuição de energia rural; em cenários de shopping centers ao ar livre, é adequado para a instalação de medidores de energia elétrica ao ar livre em shoppings ao ar livre voltados para a rua, proporcionando proteção prática e esteticamente agradável; em cenários de distribuição de energia na estrada, pode fornecer proteção para equipamentos de distribuição de energia externa, como postes de iluminação e pilhas de carregamento, garantindo o funcionamento normal do equipamento; em cenários de fornecimento temporário de eletricidade em canteiros de obras, é adequado para a proteção de fornecimento temporário de eletricidade ao ar livre e equipamentos de medição de eletricidade em canteiros de obras, com instalação conveniente, segurança e confiabilidade; em cenários de suporte de parques, pode ser usado para distribuição de energia externa e caixas de medição em parques, padronizando o ambiente de distribuição de energia externa e aumentando a segurança da distribuição de energia.

Recomendações de manutenção

Para garantir a operação estável a longo prazo da caixa do medidor externo e prolongar sua vida útil, leia as seguintes sugestões práticas de manutenção.

1. Limpeza e manutenção regulares: Limpe a superfície da caixa a cada 3-6 meses. Use um pano seco para limpar poeira e manchas para evitar que o acúmulo de poeira afete a dissipação de calor e a aparência; remova os detritos ao redor da caixa para garantir uma ventilação suave e evitar o bloqueio dos orifícios de ventilação à prova de chuva, evitando a má dissipação de calor.

2. Inspeção de Vedação e À Prova de Chuva: Verifique as tiras de borracha de vedação da caixa a cada 6 meses. Se algum estiver faltando, envelhecido ou danificado, substitua-o imediatamente para garantir o desempenho da vedação e evitar a entrada de água e poeira; inspecione o telhado à prova de chuva tipo declive e beirais à prova de chuva para garantir que não haja frouxidão ou deformação e evite má drenagem da água da chuva.

3. Inspeção dos Componentes Elétricos: Abrir a caixa a cada 12 meses (operar com energia desligada), verificar se a fiação dos medidores internos de energia elétrica, disjuntores, etc. limpe a poeira interna para evitar que a poeira cause mau contato e curtos-circuitos, garantindo o funcionamento normal dos componentes elétricos.

4. Inspeção de roubo e proteção: Verifique regularmente a trava de segurança anti-roubo reforçada para garantir que a trava esteja intacta e que a chave funcione sem problemas, evitando danos maliciosos e roubo de eletricidade; se o gabinete apresentar pintura descascada ou ferrugem, aplique imediatamente tinta (material de revestimento em spray de placa de aço laminado a frio) para melhorar o desempenho anticorrosivo.

5. Manutenção da Adaptabilidade Ambiental: Aumentar a frequência de inspeções em épocas frias, quentes ou chuvosas; evite que a caixa permaneça por muito tempo em ambientes alagados ou altamente corrosivos. Se houver acumulação de água na área de instalação, limpe-a imediatamente, ajuste a posição de instalação e certifique-se de que o equipamento funciona dentro da faixa de temperatura ambiente especificada (-40°C a +70°C).

Estudo de caso de renovação

I. Visão Geral do Projeto

Este projecto envolve a modernização da infra-estrutura energética de uma área residencial urbana mais antiga e das suas lojas de rua. A área compreende edifícios residenciais de vários andares e unidades comerciais térreas; as caixas de medidores existentes foram montadas abertamente nas paredes externas, deixando-as constantemente expostas à luz solar, chuva, umidade e poeira. As caixas de medidores originais e rudimentares - construídas a partir de chapas metálicas finas montadas - não possuíam impermeabilização ou vedação profissional e ofereciam proteção insuficiente. A operação de longo prazo levou a problemas como corrosão da carcaça, portas danificadas e entrada de água, causando frequentemente curtos-circuitos, mau funcionamento do medidor e anomalias na medição. Estas condições representavam sérios riscos de choques eléctricos e incêndios eléctricos e não cumpriam os requisitos de normalização da State Grid para instalações de “um metro por agregado familiar”.

Para eliminar completamente os riscos de segurança elétrica ao ar livre, padronizar o equipamento de medição e melhorar a estabilidade do fornecimento de energia, todas as caixas de medidores antigas e danificadas na área foram substituídas por caixas de medidores externas em conformidade com os padrões nacionais de proteção contra chuva e poeira. Práticas de instalação padronizadas foram adotadas para garantir proteção abrangente contra água, umidade, roubo de eletricidade e envelhecimento, melhorando ao mesmo tempo a segurança geral.

II. Questões anteriores à renovação

Impermeabilização extremamente deficiente; entrada frequente de água durante a chuva: as antigas caixas de chapa metálica não tinham proteções contra chuva e faixas de vedação; durante a chuva ou neve, a água penetrava no interior, causando oxidação dos terminais, correntes de fuga, curtos-circuitos e disjuntores desarmados.

Corrosão e danos severos na carcaça: O desgaste externo prolongado causou perfurações nas carcaças de chapa metálica, portas soltas e falhas nas fechaduras, deixando o equipamento interno completamente exposto e criando riscos de segurança significativos.

Falta de recursos antirroubo: A estrutura rudimentar da caixa e a ausência de selos especializados invioláveis ​​facilitaram a manipulação da fiação, levando ao roubo de eletricidade e conexões não autorizadas, resultando em perdas de linha persistentemente altas.

Mau isolamento; alto risco de choque elétrico: A corrosão e a deformação da carcaça aproximaram os componentes energizados da carcaça externa; condições de umidade durante a chuva fizeram com que a carcaça ficasse facilmente eletrificada, ameaçando a segurança dos residentes.

Altas taxas de falhas de equipamentos e grande carga de trabalho de manutenção: Medidores, disjuntores e terminais sofreram com umidade e corrosão de longo prazo, levando a medições imprecisas e danos frequentes ao equipamento, resultando em altos custos de manutenção e reparos. III. Plano de Configuração de Equipamentos

De acordo com os padrões de instalação da State Grid para dispositivos de medição externos e as condições específicas de áreas residenciais/comerciais voltadas para a rua, este projeto utiliza gabinetes de medidores externos de alta resistência e à prova de chuva. Configurados para configurações unifamiliares e multifamiliares, são adequados para instalação montada na parede em edifícios residenciais e montras de lojas. O sistema completo atende a todos os padrões de impermeabilização, proteção contra poeira, resistência à ferrugem, resistência à violação (anti-roubo de eletricidade) e isolamento elétrico.

Especificações do equipamento principal

Tipo de equipamento: Gabinete de medidor inteligente à prova de chuva e poeira ao ar livre

Cenários de aplicação: Habitações residenciais, lojas voltadas para a rua, instalação externa na parede

Classificação de proteção: IP54; totalmente compatível com condições externas que envolvem exposição solar, chuva, poeira e umidade

Material da caixa: ABS retardador de chama de alta resistência ou aço inoxidável; resistente ao envelhecimento, corrosão, deformação e ferrugem

Estrutura à prova d'água: Cobertura integrada contra chuva, junta de vedação em todo o perímetro, entrada de cabo inferior à prova d'água e design de desvio de água em camadas

Características funcionais: Compartimentos separados de medição e disjuntor, trava de vedação de chumbo dedicada, travas resistentes a violações e janela de visualização transparente

Projeto de segurança: Estrutura totalmente isolada, sem partes energizadas expostas, barreiras de prevenção de contato acidental e projeto de aterramento confiável

Padrões de instalação: fiação organizada, separação de linhas de alta e baixa tensão, montagem à prova d'água, gerenciamento padronizado de folga de cabos e rotulagem/numeração uniforme

4. Destaques de instalação e aplicação

Impermeabilização superior e resistência à umidade: Projetado para ambientes externos agressivos; apresenta uma estrutura dedicada de proteção contra chuva e juntas totalmente vedadas para bloquear chuva, condensação e poeira, eliminando efetivamente problemas comuns de curto-circuito causados ​​pela entrada de água.

Resistência à ferrugem e ao envelhecimento: Construído com materiais anticorrosivos e retardadores de chamas que resistem à intensa exposição ao sol e à erosão do vento/chuva; garante durabilidade a longo prazo sem rachar, enferrujar ou deformar, eliminando a necessidade de substituições frequentes.

Design Antifurto: Possui travas de vedação de chumbo dedicadas, estruturas resistentes a violações e um layout fechado para evitar abertura não autorizada, modificação ou roubo de eletricidade, padronizando assim o uso de energia dentro da área de distribuição.

Isolamento e segurança abrangentes: As peças internas energizadas são totalmente isoladas com medidas de prevenção de contato acidental; o invólucro oferece excelente isolamento, eliminando completamente os riscos de o invólucro ficar energizado ou de choque elétrico acidental para o pessoal. Esteticamente padronizado e fácil de manter: Apresenta especificações, alturas de instalação e rotulagem uniformes; garante que os medidores estejam claramente visíveis; e facilita inspeções eficientes, leituras de medidores e manutenção.

V. Resultados Operacionais Após Retrofitting

Eliminação completa de riscos à segurança: Resolve completamente problemas como entrada de água, corrosão e partes energizadas expostas; evita vazamentos elétricos, curtos-circuitos e incêndios elétricos; e aumenta significativamente a segurança elétrica.

Medição precisa e perda de linha compatível: O equipamento opera em um ambiente seco e estável; medidores e terminais permanecem livres de corrosão ou envelhecimento; erros de medição são eliminados; e a perda de linha agregada da área de distribuição é reduzida dentro dos limites padrão da State Grid.

Redução significativa nas taxas de falhas de equipamentos: Estruturas à prova de umidade e poeira garantem operação estável dos componentes internos; a frequência de falha de medidores e disjuntores cai acentuadamente; e a integridade do equipamento chega a 100%.

Eliminação do roubo de eletricidade: Projetos de selos invioláveis ​​padronizam o gerenciamento de uso; a fiação não autorizada e o roubo de eletricidade são praticamente eliminados; e a ordem no consumo de eletricidade é estabelecida.

Aceitação bem-sucedida da State Grid: técnicas de construção, proteção de equipamentos e configurações de segurança atendem aos padrões, resultando na aceitação bem-sucedida da atualização da infraestrutura de energia para a comunidade residencial mais antiga.

VI. Resumo do caso

As caixas de medição externas à prova de chuva são uma infraestrutura essencial para modernizar comunidades residenciais mais antigas, abastecer lojas de rua e implementar medições externas individuais em domicílios. Projetadas para suportar condições externas adversas, incluindo umidade, vento, chuva e exposição ao sol, essas unidades utilizam proteção IP54 de alto nível, vedação à prova d'água, propriedades anticorrosão/antiferrugem e projetos estruturais antirroubo. Eles resolvem com eficácia problemas comuns encontrados em caixas de medidores mais antigas, como entrada de água, ferrugem, vazamentos e imprecisões de medição, ao mesmo tempo que melhoram significativamente a confiabilidade, a segurança e a precisão da medição da fonte de alimentação. Eles servem como equipamento padronizado e indispensável para atualizações de qualidade nas redes elétricas rurais e urbanas.
