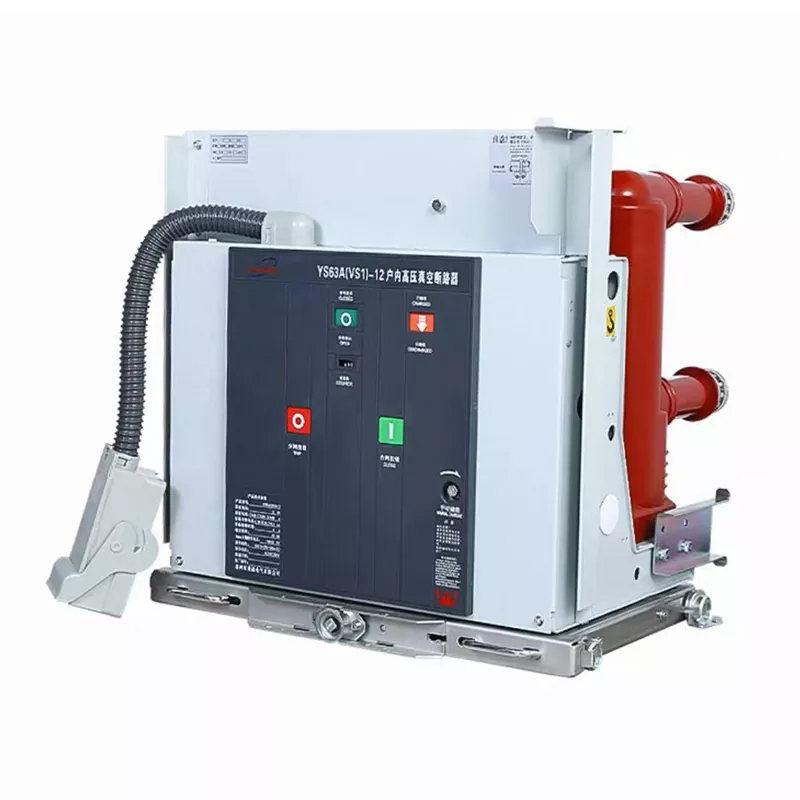

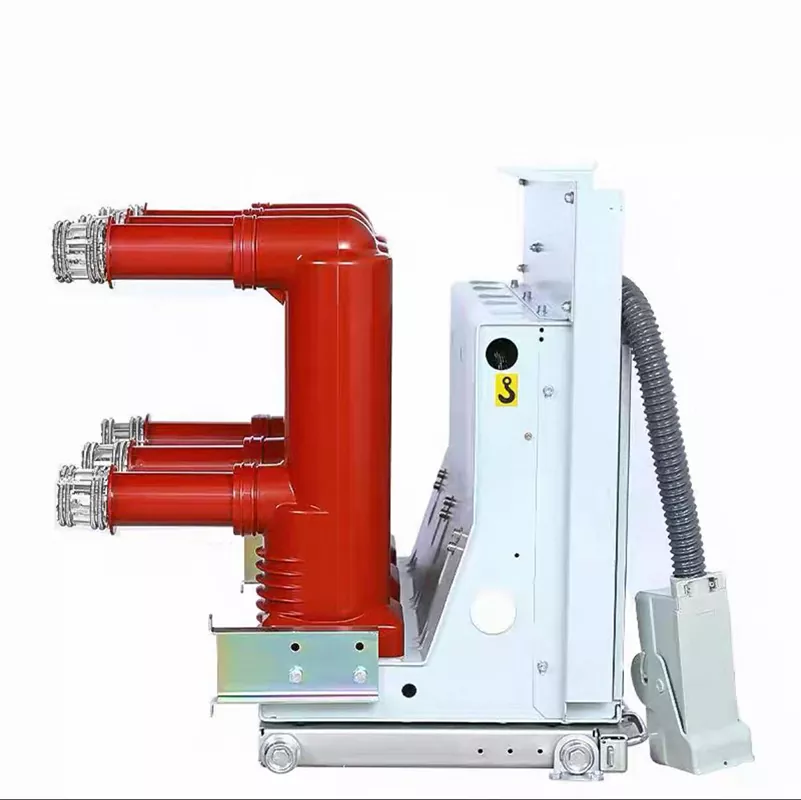

Disjuntor a vácuo VS1

Você está preocupado que, em caso de curto-circuito em uma linha de alta tensão, o disjuntor, devido à sua insuficiente capacidade de extinção de arco, não consiga cortar a corrente, resultando na queima do transformador ou mesmo em uma explosão? Num ambiente de alta tensão de 10kV, a energia do arco é enorme. Os disjuntores a óleo tradicionais ou interruptores comuns não são mais capazes de atender aos rigorosos requisitos de segurança das redes elétricas modernas. O disjuntor a vácuo VS1 da Junray Electrical foi projetado especificamente para resolver esse problema central. Usamos vácuo como meio de extinção de arco e aproveitamos sua resistência de isolamento extremamente alta e capacidade de extinção de arco para extinguir rapidamente o arco no ponto de cruzamento zero da corrente. Isso significa que não importa quão grave seja a falha de curto-circuito na linha, ela pode cortar a fonte de alimentação de forma confiável, evitar a expansão da falha e eliminar completamente suas preocupações sobre a capacidade de interrupção de alta tensão.

Interrupção de arco a vácuo e proteção precisa

A principal competitividade do disjuntor a vácuo VS1 reside em seu design avançado de câmara de interrupção de arco e mecanismo confiável de operação por mola:

Excelente capacidade de interrupção: Utilizando uma câmara de interrupção de arco a vácuo dedicada, o contator possui baixa resistência de contato e curta duração do arco. Comparado com equipamentos mais antigos, pode interromper correntes de curto-circuito maiores (até 40kA), adaptando-se perfeitamente às duras condições das linhas de alta tensão de 10kV, garantindo que ainda pode “quebrar e extinguir” em falhas extremas.

Mecanismo de proteção dupla: Equipado com funções precisas de proteção contra sobrecarga e curto-circuito. Quando uma anormalidade na corrente da linha é detectada, em conjunto com o dispositivo de proteção do relé, ele pode desconectar o circuito de forma automática e rápida, protegendo efetivamente equipamentos caros de alta tensão, como transformadores e cabos, e evitando danos permanentes devido a sobrecorrente.

Compatibilidade padronizada: De tamanho compacto, pode ser perfeitamente instalado no veículo, não só economizando espaço interno do quadro elétrico, mas também tornando a manutenção e o reparo extremamente convenientes, com operação possível simplesmente empurrando ou puxando.

Garantia de qualidade da Junray Electrical

Como um fabricante profissional com profundo conhecimento técnico, a Junray Electrical segue rigorosamente os padrões nacionais de disjuntores a vácuo VS1 durante a produção. Nossa fábrica está equipada com linhas avançadas de fundição e montagem a vácuo, garantindo que cada disjuntor atenda aos padrões industriais.

Este disjuntor a vácuo VS1 apresenta um mecanismo operacional armazenado por mola altamente confiável, com ações de abertura e fechamento nítidas e precisas, longa vida útil mecânica e taxa de falhas extremamente baixa. Cada disjuntor passa por rigorosa depuração de inicialização, testes de tensão suportável de frequência de energia, testes de resistência de loop e testes de características mecânicas antes de sair da fábrica, garantindo operação estável em correntes nominais variando de 630A a 3150A, fornecendo proteção de segurança de alta tensão duradoura.

Especificações Técnicas

Cenários aplicáveis:

Distribuição de energia industrial: Armários de entrada e saída de 10kV para fábricas, protegendo grandes motores e transformadores.

Edifícios comerciais: Gabinetes receptores de energia de alta tensão para edifícios altos e edifícios de escritórios.

Subestações: Componentes principais de proteção de várias subestações internas de 10kV.

Solução completa

Escolher a Junray Electrical não é apenas escolher um fornecedor, mas sim escolher um parceiro confiável para segurança de alta tensão. Contamos com uma equipe profissional de 50 pessoas, incluindo 5 engenheiros de cotação em tempo integral, que podem lhe fornecer serviços personalizados rápidos e precisos.

Prometemos oferecer resposta rápida global 7x24 horas por dia. Se você está procurando um produto que se encaixe perfeitamente no gabinete KYN28, tenha grande capacidade de interrupção e seja confiável, não hesite mais. Contate-nos imediatamente para obter consultas técnicas e orçamentos gratuitos e deixe a Junray Electrical construir um sistema de distribuição de energia seguro, estável e eficiente para você.

Visão geral do projeto de retrofit

I. Resumo do Projeto

Este projeto envolve a atualização e modernização de quadros de alta tensão de 10kV em uma subestação de 110kV de um parque industrial. Os painéis alimentadores de 10kV existentes foram equipados com disjuntores a vácuo de modelos antigos e desatualizados que estavam em serviço há muito tempo e sofriam com o envelhecimento do mecanismo mecânico. Os problemas no local frequentemente incluíam queima da bobina de fechamento, bloqueio do mecanismo, falha no armazenamento de energia e falha na operação durante falhas. Quando ocorreram falhas de curto-circuito, as chaves não conseguiram eliminar instantaneamente a falha, causando o disparo dos dispositivos de proteção a montante (disparo simpático). Isto resultou em cortes generalizados de energia em toda a área, impactando gravemente a produção contínua da planta e a confiabilidade do fornecimento de energia da rede de distribuição. Os interruptores obsoletos exibiam capacidades degradadas de extinção de arco e características mecânicas que ficavam aquém dos padrões, não cumprindo os requisitos operacionais atuais para comutação frequente e eliminação rápida de falhas na rede de distribuição.

Para resolver fundamentalmente os riscos associados à falha de operação do painel de manobra, mau funcionamento e defeitos mecânicos, e para melhorar as capacidades de eliminação de falhas de curto-circuito, todos os interruptores antigos na subestação estão sendo substituídos por disjuntores internos a vácuo de alta tensão VS1. Eles servem como chaves de proteção centrais para o sistema de distribuição de 10kV, lidando com a comutação de carga, bem como a rápida eliminação de falhas de sobrecarga e curto-circuito.

II. Problemas antes da modernização

Queima frequente da bobina de fechamento e bloqueio do mecanismo: Devido à comutação inadequada da chave auxiliar e desvios de limite mecânico, o circuito não foi desconectado imediatamente após a conclusão da operação de fechamento. Isso fez com que a bobina permanecesse energizada e superaquecesse, causando queima e falhas frequentes de fechamento.

Falha no mecanismo de armazenamento de energia e incapacidade de realizar operações repetidas: O envelhecimento ou emperramento do microinterruptor de armazenamento de energia e a erosão do contato impediram o armazenamento automático de energia após a liberação da mola de fechamento. Isto limitou a unidade a operações únicas, não cumprindo os requisitos de religamento.

Falha na operação durante faltas de curto-circuito, causando disparo simpático: O desempenho degradado de extinção de arco e velocidades de abertura insuficientes impediram a rápida eliminação de faltas durante curtos-circuitos na linha. Isso acionou a operação dos switches upstream, expandindo assim o escopo da queda de energia.

Envelhecimento e superaquecimento dos contatos em forma de tulipa: A fadiga e o recozimento das molas de contato móveis resultaram em força de fixação insuficiente. A operação de longo prazo levou ao aumento da resistência de contato, causando superaquecimento do contato e riscos de descarga parcial durante períodos de pico de carga. Alta carga de trabalho de O&M e baixas taxas de aprovação em testes: painéis de distribuição envelhecidos apresentam características mecânicas que excedem os limites e isolamento degradado; os testes preventivos anuais mostram consistentemente que vários parâmetros não cumprem as normas, tornando impossível eliminar completamente os perigos ocultos.

III. Plano de Configuração de Equipamentos

De acordo com os padrões de distribuição de alta tensão de 10kV e as condições de operação da subestação, o projeto envolve a substituição de todas as unidades por disjuntores a vácuo fixos/extraíveis VS1. Essas unidades utilizam mecanismos de extinção de arco a vácuo e operados por mola, oferecendo vantagens como alta velocidade de operação, longa vida mecânica, extinção completa do arco e operação livre de manutenção, servindo como equipamento de proteção central para as linhas de distribuição de 10kV.

Especificações do equipamento principal

Modelo: Disjuntor interno a vácuo de alta tensão VS1 / 1250A-25kA

Tensão nominal: 12kV (adequado para sistemas de distribuição de média tensão de 10kV)

Corrente nominal: 1250A (atende aos requisitos de transporte de corrente para cargas pesadas de plantas)

Corrente de interrupção de curto-circuito: 25kA (capaz de eliminar rapidamente falhas graves de curto-circuito fase-fase e fase-terra)

Meio de extinção de arco: Interruptor de alto vácuo (sem gases livres; sem risco de combustão ou explosão)

Mecanismo de operação: Mecanismo integrado de armazenamento de energia por mola (velocidades de abertura/fechamento estáveis ​​e excelentes características mecânicas)

Funções de proteção: Capaz de interromper corrente de carga, corrente de sobrecarga e corrente de curto-circuito; possui capacidade genuína de quebra de falhas

Testes associados: A verificação pós-substituição inclui testes de características mecânicas, testes de tensão suportável de isolamento, verificações de resistência do circuito e validação completa dos tempos de abertura/fechamento.

4. Destaques de construção e aplicação

Extinção de Arco a Vácuo – Segura e Livre de Riscos: Depende de um ambiente de alto vácuo para extinção de arco; não contém óleo ou gás SF6 e não apresenta risco de combustão ou explosão. A velocidade de extinção do arco excede em muito a dos interruptores de baixo nível de óleo mais antigos, garantindo uma eliminação limpa e completa de falhas.

Mecanismo Estável – Elimina a Queima da Bobina: A lógica otimizada da chave auxiliar e os limitadores mecânicos garantem que o circuito seja cortado no instante em que a operação de fechamento é concluída, resolvendo completamente o problema comum de queima da bobina causado pela energização prolongada.

Armazenamento Automático de Energia – Suporta Religamento: Microinterruptores de armazenamento de energia de alta precisão garantem uma operação sensível e confiável; o armazenamento automático de energia após o fechamento atende aos requisitos de religamento da rede e cenários de operação frequentes. Excelente desempenho de contato e aumento de temperatura controlável: A estrutura de fixação de contato em tulipa é otimizada para garantir resistência de contato estável; não há superaquecimento ou descarga parcial durante a operação em plena carga a longo prazo.

Livre de manutenção e com vida útil ultralonga: O interruptor a vácuo oferece vedação estável e desgaste mecânico mínimo, eliminando a necessidade de reabastecimento periódico de gás ou trocas de óleo, reduzindo significativamente os custos de operação e manutenção.

V. Resultados Operacionais Após Retrofitting

Eliminação completa de problemas de falha de operação e mau funcionamento: As operações de abertura e fechamento são nítidas e decisivas, e todos os parâmetros de características mecânicas atendem aos padrões; não há problemas com bloqueio do mecanismo ou falha no armazenamento de energia.

Prevenção de disparo a montante e contenção do escopo da falta: As faltas de curto-circuito são eliminadas com precisão e rapidez; o switch local opera de forma confiável sem acionar disjuntores a montante, aumentando significativamente a confiabilidade da fonte de alimentação.

Superaquecimento zero do equipamento e isolamento estável: A resistência do circuito está dentro dos limites e a qualidade do contato é excelente; nenhum superaquecimento ou ruído de descarga anormal ocorre durante os períodos de pico de carga ao longo do ano.

Funcionalidade de religamento confiável: O religamento automático restaura a energia após falhas transitórias, minimizando efetivamente a duração da interrupção para os usuários.

Testes e aceitação bem-sucedidos: Todos os testes – incluindo características mecânicas, isolamento, tensão suportável e capacidade de transporte de corrente – atendem aos padrões; o equipamento passou com sucesso nos testes preventivos e nas inspeções de aceitação de padronização da concessionária de energia.

VI. Resumo do caso

O disjuntor a vácuo VS1 serve como chave de proteção central para quadros de distribuição de 10kV e é o principal dispositivo em redes de distribuição capaz de interromper falhas de curto-circuito. Distinção principal: Embora a chave seccionadora de carga FLN36 possa apenas estabelecer e interromper correntes de carga - sem capacidade de interrupção de curto-circuito - o disjuntor a vácuo VS1 pode interromper curto-circuito, sobrecarga e correntes de carga, fornecendo proteção genuína. Oferecendo vantagens como extinção de arco a vácuo, estabilidade do mecanismo, operação livre de manutenção, longa vida útil e alta segurança e confiabilidade, é atualmente o conjunto de manobra de alta tensão mais amplamente utilizado e padronizado para instalações industriais e de mineração, complexos residenciais e subestações.

Perguntas frequentes

Pergunta: Em quais tipos de gabinete este disjuntor a vácuo VS1 pode ser usado?

Resposta: Ele é projetado principalmente para painéis de distribuição metálicos AC KYN28 e também pode ser compatível com XGN2 e outros gabinetes fixos de alta tensão. Seu tamanho padronizado e orifícios de instalação garantem compatibilidade perfeita com os tipos de gabinete convencionais.

Pergunta: O interruptor a vácuo requer manutenção?

Resposta: O interruptor a vácuo não necessita de manutenção. Ele é vedado dentro de um cilindro isolante e não é afetado por poeira ou umidade externa. São necessárias apenas verificações regulares das características mecânicas e testes de resistência do circuito, reduzindo significativamente a carga de trabalho de manutenção.

Descrição: É possível personalizar a corrente nominal e a capacidade de interrupção?

Resposta: Sim, é possível. Podemos personalizar diferentes níveis de corrente, como 630A, 1250A, 1600A, 2000A, 2500A, 3150A, e diferentes capacidades de interrupção, como 20kA, 25kA, 31,5kA, 40kA de acordo com os requisitos do seu projeto, para garantir uma correspondência precisa com os parâmetros do seu sistema.
