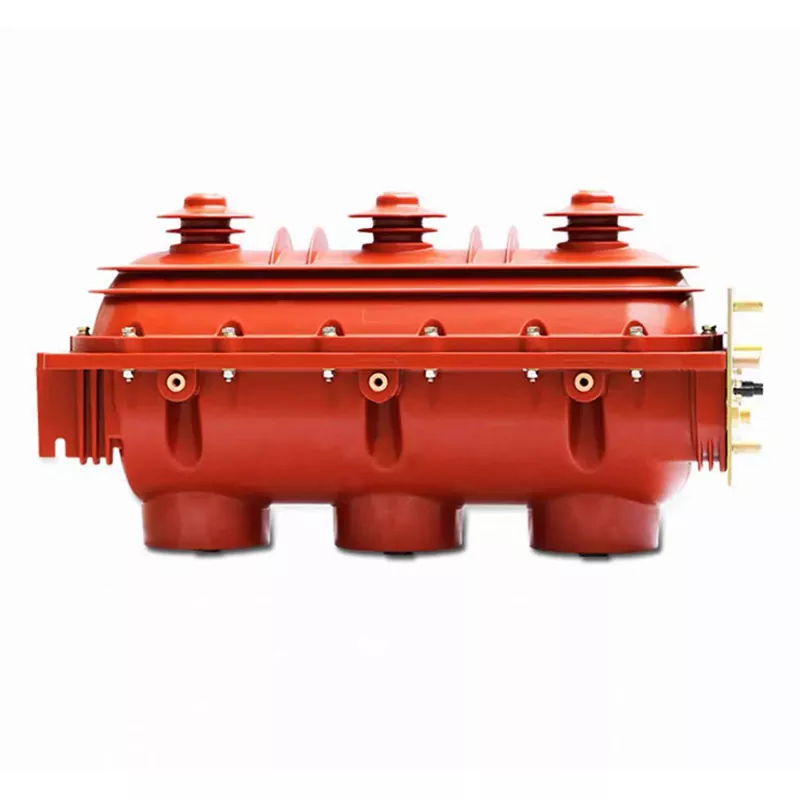

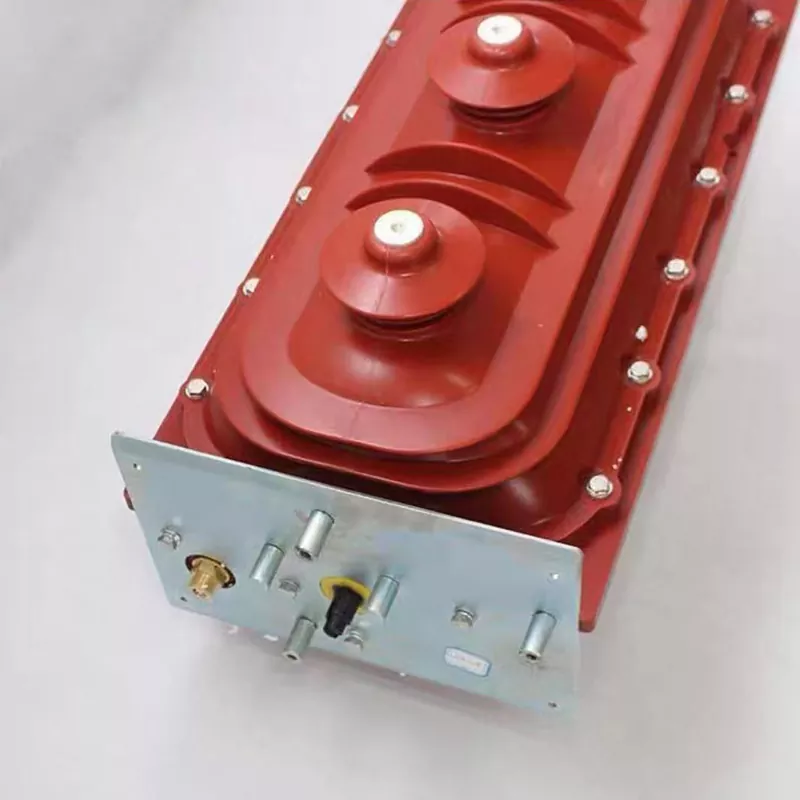

Interruptor de hexafluoreto de enxofre FLN36

A chave seccionadora de carga de hexafluoreto de enxofre Junray Electrical FLN36 é um dispositivo de comutação dedicado projetado especificamente para unidades principais de anel (RMUs) de 10kV, caixas de derivação de cabos e redes de distribuição urbana. Ao contrário dos disjuntores que são projetados para interromper correntes de curto-circuito, esta chave seccionadora de carga é otimizada para estabelecer e interromper correntes de carga normais em aplicações de rede em anel, proporcionando desempenho confiável de extinção de arco SF6 a um custo significativamente menor. Apresentando um design integrado de três posições (Fechado, Aberto, Solo), um compartimento de gás SF6 totalmente selado e livre de manutenção, intertravamento mecânico abrangente “Five-Prevention” e um mecanismo de operação por mola com uma vida mecânica de mais de 3.000 operações.

Vantagens do produto

Extinção de arco SF6: comutação confiável — Utilizando a tecnologia de extinção de arco SF6, este dispositivo possui recursos excepcionais de extinção de arco, permitindo a interrupção e fechamento confiáveis ​​de correntes de carga. Seu desempenho de extinção de arco supera significativamente o dos interruptores imersos em óleo padrão, tornando-os perfeitamente adequados para as operações de comutação exigidas em sistemas de rede em anel.

Comutação de Corrente de Carga: Otimizado para Redes em Anel — Projetado especificamente para a comutação de correntes de carga, este dispositivo é idealmente adaptado para operações de rede em anel. Elimina a necessidade da alta capacidade de interrupção normalmente associada aos disjuntores; para cenários típicos de rede em anel, suas capacidades são inteiramente suficientes, resultando em reduções substanciais de custos.

Alta confiabilidade: baixa taxa de falhas — Garantindo uma operação altamente estável, este dispositivo apresenta uma taxa de falhas excepcionalmente baixa — aproximadamente 30% menor que a dos interruptores de carga padrão. A chave hexafluoreto de enxofre FLN36 é perfeitamente adaptada para ambientes de rede em anel, oferecendo tranquilidade e eliminando preocupações com falhas de equipamentos.

Parâmetro do produto

Detalhes de engenharia de precisão

1. Mecanismo operacional de mola: Apresenta um mecanismo operacional de mola confiável que garante operações confiáveis ​​de abertura e fechamento, velocidades de comutação rápidas e uma baixa taxa de falhas.

2. Estrutura totalmente vedada: Adota um design totalmente vedado utilizando isolamento de gás SF6; esta estrutura livre de manutenção não requer manutenção de rotina.

3. Intertravamento "Five-Prevention": Equipado com um sistema de intertravamento "Five-Prevention" para evitar erros operacionais e garantir a segurança das operações de comutação de alta tensão de 10kV.

4. Instalação padronizada: O interruptor de hexafluoreto de enxofre FLN36 foi projetado para instalação padronizada, permitindo integração conveniente em unidades principais de anel (RMUs) e caixas de derivação de cabos.

Aplicação do produto

Unidade principal de anel: O dispositivo de comutação dentro de uma unidade principal de anel, capaz de estabelecer e interromper correntes de carga.

Distribuição de Alta Tensão: Sistemas de distribuição de energia de alta tensão de 10kV, capazes de realizar e interromper cargas.

Engenharia de Redes em Anel: Projetos de infraestrutura de redes em anel, capazes de realizar e romper cargas.

Escolha Junray Elétrica

Fabricadas em estrita conformidade com os padrões nacionais para componentes de alta e baixa tensão, cada unidade passa por rigorosos testes de vedação, comutação e resistência à tensão para garantir uma operação estável e segura. A Junray Electrical oferece opções de personalização funcional, permitindo que você adapte um interruptor exclusivo de hexafluoreto de enxofre FLN36 especificamente aos requisitos de sua rede em anel - garantindo um ajuste perfeito para suas unidades principais de anel e caixas de ramificação.

Estudo de caso de modernização

I. Visão Geral do Projeto

Este projeto envolve a atualização e renovação de antigas unidades principais de anel da rede de distribuição de 10kV (RMUs) que atendem áreas residenciais locais e lojas de rua. As chaves seccionadoras de carga existentes, geradoras de gás e cheias de óleo, estavam em serviço há muito tempo e sofriam de problemas como envelhecimento do isolamento, ruídos operacionais anormais, fraca capacidade de extinção de arco, suscetibilidade a falhas induzidas por umidade e incapacidade de comutação confiável sob carga. Os problemas no local incluíram bloqueio de interruptores, degradação do isolamento, descarga parcial e rastreamento induzido por condensação dentro dos gabinetes. Esses problemas comprometeram a segurança durante interrupções de manutenção, impediram o isolamento eficaz de falhas, causaram frequentes interrupções de energia não planejadas e resultaram em baixa confiabilidade de fornecimento e riscos operacionais significativos.

Para melhorar a estabilidade da rede de distribuição, eliminar riscos de isolamento associados a interruptores antigos e suportar funções de seccionamento e interconexão de rede em anel, as unidades foram substituídas por interruptores de interrupção de carga de três posições SF6 internos FLN36-12. Servindo como o principal componente de controle das RMUs de 10kV, esses switches permitem comutação segura de corrente de carga, aterramento confiável e isolamento preciso, atendendo aos requisitos operacionais das configurações padrão de rede em anel urbano.

II. Problemas antes da modernização

Baixo desempenho de isolamento e vários perigos: Os antigos interruptores cheios de óleo e geradores de gás utilizavam meios de isolamento desatualizados. A operação de longo prazo levou à absorção de umidade, envelhecimento e descarga parcial severa, criando um alto risco de ruptura fase a fase e falhas internas de curto-circuito.

Fraca capacidade de comutação de carga: A capacidade insuficiente de extinção de arco significava que as correntes de carga de comutação frequentemente causavam arcos e erosão de contato, não atendendo às demandas de operações frequentes de comutação de rede em anel.

Falta de estrutura padronizada de três posições e manutenção insegura: As unidades não possuíam funções integradas de isolamento e aterramento; o aterramento durante a manutenção não era confiável, apresentando riscos de manutenção energizada ou contato acidental.

Intertravamento mecânico inadequado e risco de operação incorreta: A ausência de recursos anti-operação incorreta criou sérios riscos de segurança, como fechamento da chave sob carga ou operação incorreta da chave de aterramento.

Elevada carga de trabalho de manutenção e taxa de falhas: eram necessárias inspeções regulares dos níveis de óleo e do envelhecimento dos componentes geradores de gás; as peças se desgastaram rapidamente, resultando em altos custos de operação e manutenção e baixa estabilidade da fonte de alimentação.

III. Plano de Configuração de Equipamentos

De acordo com os padrões de fornecimento de energia principal em anel da rede de distribuição urbana de 10kV e as especificações da State Grid para equipamentos de distribuição, as unidades principais em anel (RMUs) são uniformemente equipadas com chaves seccionadoras de carga de três posições FLN36-12D SF6. Essas chaves apresentam uma estrutura integrada que combina funções de fechamento, abertura e aterramento, juntamente com um abrangente sistema de intertravamento mecânico. Projetados para gabinetes RMU XGN15-12, eles atendem aos requisitos para aplicações de seccionamento, interconexão e fonte de alimentação terminal.

Parâmetros principais do equipamento

Modelo do equipamento: FLN36-12D Chave seccionadora interna de alta tensão SF6

Tensão nominal: 12kV (adequado para redes de distribuição de 10kV)

Corrente nominal: 630A (atende aos requisitos de corrente de carga máxima para redes em anel)

Meio de isolamento: Gás hexafluoreto de enxofre (SF6) de alta pureza; oferece alta rigidez dielétrica e excelente desempenho de extinção de arco

Projeto Estrutural: Projeto integrado de três posições (fechamento, abertura/isolamento e aterramento)

Funções operacionais: comutação de carga, isolamento sem carga e aterramento confiável para manutenção

Configuração de intertravamento: Sistema de intertravamento mecânico abrangente de "cinco prevenção"; evita o fechamento da chave de aterramento sob carga, a abertura do gabinete enquanto energizado e operações de comutação acidentais

Características operacionais: Estrutura totalmente vedada, operação com leve pressão positiva, livre de manutenção, resistente à umidade e resistente à condensação

4. Destaques de construção e aplicação

Isolamento de gás SF6 com desempenho dielétrico superior: Utiliza gás SF6 de alta pureza; As capacidades de isolamento e extinção de arco superam em muito as dos interruptores mais antigos a óleo ou geradores de gás, eliminando efetivamente os riscos associados à umidade, condensação e quebra de fugas.

Design integrado de três posições garantindo segurança de manutenção: A abertura da chave obtém automaticamente o isolamento; o aterramento é confiável e visualmente verificável. A proteção de aterramento é totalmente eficaz durante a manutenção, eliminando riscos de tensão residual ou trabalho acidental sob tensão.

Intertravamento mecânico de "cinco prevenção" para operação livre de erros: O intertravamento mecânico forçado integrado com lógica rigorosa evita todos os erros operacionais críticos no nível físico.

Comutação frequente de carga e compatibilidade com rede em anel: Excelente desempenho de extinção de arco suporta comutação de carga de rotina e transferência de energia em rede em anel, atendendo às necessidades flexíveis de despacho de redes de distribuição urbanas. Totalmente vedado, livre de manutenção e exigindo O&M mínimo: O gabinete apresenta um design selado, com leve pressão positiva e uma taxa de vazamento de gás extremamente baixa; não requer reabastecimento frequente de gás ou desmontagem periódica para manutenção, garantindo uma operação estável a longo prazo.

V. Resultados Operacionais Após Retrofitting

Eliminação completa dos riscos de isolamento: O forte meio isolante SF6 evita problemas como descarga parcial, rastreamento causado por condensação e quebra de fase a fase, garantindo que o nível de isolamento do equipamento permaneça estável e compatível a longo prazo.

Comutação de rede em anel flexível e confiável: A comutação suave em carga, sem arco ou erosão de contato, garante despacho de rede de distribuição e operações de transferência de carga seguras e estáveis.

Procedimentos de manutenção seguros e padronizados: Um isolamento de três posições e um sistema de aterramento confiável garantem que as condições de manutenção cumpram integralmente os regulamentos de segurança, eliminando os riscos associados ao trabalho com linha viva.

Equipamento de manutenção zero com taxas de falhas extremamente baixas: Nenhuma manutenção de rotina ou reabastecimento de gás é necessária após o comissionamento; não há degradação devido ao envelhecimento e o equipamento mantém uma taxa de integridade operacional de 100%.

Confiabilidade da fonte de alimentação significativamente melhorada: Elimina riscos de interrupção causados ​​por defeitos do equipamento; permite o rápido isolamento de falhas e a transferência eficiente de carga, reduzindo significativamente a duração da interrupção do cliente e garantindo a aceitação bem-sucedida sob os critérios de padronização da rede de distribuição da State Grid.

VI. Resumo do caso

A chave seccionadora de carga FLN36-12 SF6 é um componente central e padrão para unidades principais em anel (RMUs) de 10kV, subestações tipo caixa, redes de distribuição urbana e sistemas de distribuição de energia residenciais. É usado principalmente para comutação frequente de carga, seccionamento e interconexão de linha, isolamento de falhas e aterramento de manutenção. As principais vantagens incluem isolamento SF6 superior, um design integrado de três posições, intertravamento de "cinco prevenção", natureza livre de manutenção e capacidade de comutação em carga. Ao contrário dos disjuntores, as chaves seccionadoras de carga lidam com comutação e isolamento de carga normal, em vez de interromper falhas de curto-circuito, tornando-as dispositivos de comutação de núcleo seguros, estáveis ​​e econômicos em sistemas de distribuição de energia de rede em anel.
