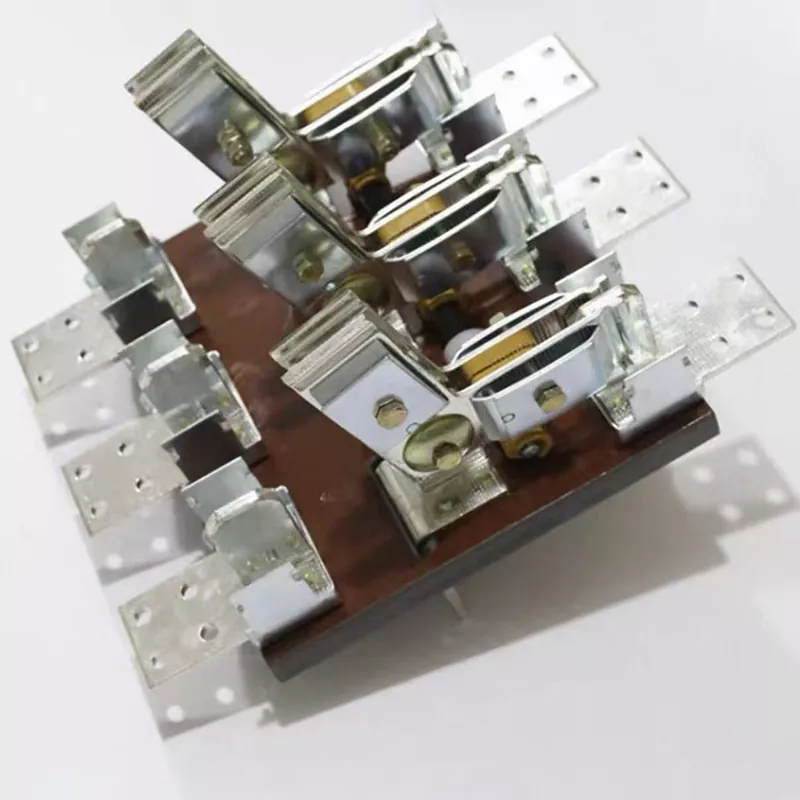

Interruptor de faca de baixa tensão

Você está lutando para escolher uma chave para circuitos de alta corrente e baixa tensão? Usar disjuntores é muito caro e, para circuitos que raramente são isolados uma vez por ano, os complexos dispositivos eletrônicos de disparo são, na verdade, riscos potenciais de falha; ao usar interruptores faca antigos sem tampas de supressão de arco, é estritamente proibido operar sob carga. Uma vez cometido um erro, ocorrerá um acidente de curto-circuito com arco elétrico.

O interruptor faca de baixa tensão da Junray Electrical fez atualizações importantes com base no interruptor faca tradicional - adicionando uma tampa de supressão de arco dedicada. Essa melhoria permite interromper correntes de carga normais, alterando completamente a limitação das chaves faca comuns que só podem "isolar sem carga". Oferece a segurança dos disjuntores quando você precisa cortar circuitos de alta corrente, ao mesmo tempo que mantém o baixo custo e o ponto de interrupção intuitivo das chaves faca, resolvendo perfeitamente a contradição entre "usar uma ferramenta muito grande para um trabalho pequeno" e "riscos operacionais".

Capacidade de carga de corrente super alta e ponto de ruptura visível

A principal competitividade do interruptor faca de baixa tensão reside em sua poderosa capacidade de transporte de corrente e estrutura mecânica intuitiva:

Capacidade de carga de corrente super alta de 4000A: Esta é uma área que os disjuntores comuns de plástico não conseguem alcançar. Nosso interruptor faca tem uma faixa de corrente nominal de 100A a 4000A, que pode facilmente atender aos requisitos de distribuição de energia de baixa tensão de corrente ultra-alta em fábricas, metalurgia, indústrias químicas, etc.

Com tampa extintora de arco e operação carregável: Equipada com uma tampa extintora de arco de argila especialmente projetada, utilizando o princípio de extinção de arco em grade, pode resfriar e extinguir rapidamente o arco gerado durante a abertura. Isso significa que você pode abrir e fechar correntes de carga normais com segurança, sem se preocupar com danos por queimadura de arco nos contatos, aumentando muito a segurança e a conveniência da operação.

Estrutura mínima, taxa de falha zero: Abandonando molas complexas, bielas e componentes eletrônicos, adota a mais pura estrutura de alavanca mecânica. Este design "estilo haltere" traz uma taxa de falhas extremamente baixa, quase nenhuma manutenção necessária e é particularmente adequado para cenários de isolamento instalados em gabinetes que são operados apenas uma vez a cada poucos anos, alcançando verdadeiramente "basta instalar e não se preocupar mais com isso".

Fabricação Profissional

Como um fabricante profissional com ampla experiência em fabricação, a Junray Electrical segue rigorosamente os padrões nacionais para chaves faca de baixa tensão HD13 em sua produção. Conhecemos bem os rigorosos requisitos de condutividade e isolamento em altas correntes e, portanto, não comprometemos na seleção de materiais.

Os componentes condutores desta chave faca de baixa tensão são feitos de contatos faca de cobre de alta qualidade, com baixa resistência e excelente condutividade. Eles geram muito pouco calor durante a operação de alta corrente e são altamente resistentes ao desgaste. A placa de base isolante é feita de plástico prensado de fibra de vidro de alta resistência, que possui excelentes propriedades de isolamento e retardamento de chama, garantindo que permaneça sólida como uma rocha, mesmo em ambientes industriais agressivos. Cada interruptor passa por testes rigorosos para aumento de temperatura de inicialização, tensão suportável de frequência de energia e vida mecânica antes de sair da fábrica, garantindo que a operação da alavanca seja leve e flexível e que os pontos de contato estejam conectados de maneira firme e confiável.

Especificações Técnicas

Cenários aplicáveis

Distribuição de energia na fábrica: Isolamento de energia e manutenção do lado de baixa tensão de grandes transformadores e barramentos principais.

Distribuição de energia de alta corrente: comutação manual de correntes extremamente altas em indústrias como metalurgia, galvanoplastia e engenharia química.

Distribuição de energia rural/temporária: Interruptores principais para estações de bombagem de irrigação agrícola e fornecimento temporário de electricidade em estaleiros de construção.

Isolamento de manutenção: Como ponto de desconexão óbvio, garante a segurança pessoal do pessoal de manutenção da linha de energia.

Perguntas frequentes

Question: Quais são as diferenças entre este interruptor de faca e um interruptor de faca normal?

Resposta: A maior diferença está na capacidade de extinção do arco. As chaves faca comuns não possuem tampa extintora de arco e é estritamente proibido puxar a chave sob carga, pois pode causar arcos perigosos; no entanto, nossa chave faca de baixa tensão está equipada com uma tampa especial de extinção de arco de argila, que permite a desconexão segura de correntes de carga normais. A faixa operacional é mais ampla e a segurança é maior.

Question: Com uma corrente de 4000A, essa chave gerará calor excessivo?

Resposta: Adotamos contatos de faca de liga de cobre de alta qualidade. O cobre tem condutividade extremamente alta e a resistência de contato é muito baixa. Combinado com um design de dissipação de calor razoável, mesmo sob carga total de 4000A, o aumento da temperatura pode ser controlado dentro da faixa padrão nacional, garantindo uma operação estável a longo prazo.

Pergunta: A operação é difícil?

Answer: Este produto está equipado com um mecanismo de operação de alavanca otimizado. Ao aproveitar o princípio da alavancagem, o torque operacional é amplificado. Mesmo para uma chave de grande porte com capacidade de 4000A, o operador pode concluir as ações de abertura e fechamento de maneira fácil e sem esforço, sem a necessidade de ferramentas adicionais.

Junray Serviços Elétricos

Ao escolher a Junray Electrical, você tem a vantagem de uma equipe profissional de 50 pessoas, incluindo 5 engenheiros de cotação em tempo integral, que podem lhe fornecer serviços personalizados rápidos e precisos. Prometemos oferecer resposta rápida global 7x24 horas. Se você está procurando uma chave faca de baixa tensão que possa lidar com altas correntes, seja barata e segura de operar, não hesite mais. Contate-nos imediatamente para obter consultas técnicas e orçamentos gratuitos e deixe a Junray Electrical construir um sistema de distribuição de energia econômico, seguro e eficiente para você.

Visão geral do projeto de retrofit

I. Resumo do Projeto

Este projeto envolve a atualização e modernização de armários de distribuição de energia de baixa tensão em uma oficina de fabricação de materiais de construção. A oficina está equipada com cargas de alta potência e alto impacto, como britadores, correias transportadoras e compressores de ar. Os gabinetes de distribuição de baixa tensão originais utilizavam apenas disjuntores para circuitos de entrada e saída, sem pontos de isolamento visíveis e independentes. Durante a manutenção de rotina, substituição de gabinete ou manutenção de cabos, confiar apenas na abertura do disjuntor impossibilitou a verificação visual de um corte completo de energia; isso criou riscos de segurança significativos – como tensão residual ou trabalho acidental em circuitos energizados – e não cumpriu os padrões de manutenção de segurança elétrica.

Para atender às regulamentações obrigatórias de segurança elétrica que exigem um ponto de desconexão visível para manutenção, foram instaladas chaves faca de baixa tensão da série HD13 (atuando como chaves de isolamento visíveis) nos circuitos de entrada e de seção de barramento dos gabinetes de distribuição. Eles servem como barreiras de isolamento de segurança, garantindo desconexão visível, manutenção segura e isolamento confiável.

II. Problemas antes da modernização

Falta de pontos de desconexão visíveis e manutenção insegura: Os contatos internos do disjuntor não são visíveis; a abertura do disjuntor não garante 100% de desconexão da energia, apresentando riscos de soldagem de contato, tensão residual e manutenção acidental em circuitos energizados.

Não conformidade com os padrões de aceitação elétrica: Os regulamentos de distribuição de baixa tensão exigem explicitamente que os equipamentos de distribuição de energia apresentem um ponto de desconexão mecânica visível; configurações que dependem exclusivamente de disjuntores falham na aceitação da inspeção de segurança.

Baixa confiabilidade do status de desconexão de energia: A inspeção externa não consegue detectar mau funcionamento do disjuntor ou soldagem de contato, levando facilmente a erros de julgamento por parte do pessoal de manutenção e potenciais acidentes por choque elétrico.

Baixa eficiência de manutenção e alto risco: A falta de isolamento independente significa que a manutenção localizada exige um desligamento total do sistema, resultando em cortes extensos de energia e perdas significativas de produção.

Ausência de camadas de isolamento de proteção: A falta de uma camada de isolamento físico primário torna o sistema vulnerável a falhas de curto-circuito que podem causar falha reversa dos switches upstream, indicando uma hierarquia de proteção incompleta.

III. Plano de Configuração de Equipamentos

De acordo com os padrões de segurança de distribuição de energia de baixa tensão e as necessidades operacionais e de manutenção da oficina, os interruptores faca tipo aberto de baixa tensão da série HD13 foram instalados nos circuitos de entrada e de seção de barramento de cada gabinete de distribuição. Eles operam em conjunto com os disjuntores para estabelecer uma configuração padrão de camada dupla: "proteção do disjuntor + isolamento da chave faca". Principais especificações do equipamento

Modelo: HD13-400/31, HD13-600/31 Interruptor faca de 3 pólos de baixa tensão (com capa extintora de arco)

Tensão nominal: sistema de distribuição de energia de baixa tensão 400V

Corrente nominal: 400A–600A (combinada com a capacidade do circuito de entrada principal da oficina)

Características estruturais: Quebra mecânica visível, dispositivo extintor de arco, base isolante, contatos de cobre de alta resistência

Lógica Operacional: O fechamento energiza o circuito; a abertura cria um ponto de desconexão claramente visível sem tensão residual

Modo Operacional: O disjuntor lida com comutação de carga e proteção contra curto-circuito; o interruptor faca é usado exclusivamente para isolamento sem carga

Configuração de segurança: Alça de operação isolada, mecanismo de trava anti-má operação, proteção contra arco (evita curtos-circuitos de arco)

4. Destaques do aplicativo

A ruptura visível garante absoluta segurança na manutenção: Os contatos ficam totalmente expostos na abertura; o status de desligamento é verificável visualmente, eliminando riscos de tensão residual ou trabalho energizado acidental.

Cumpre as normas nacionais obrigatórias: Atende aos requisitos de distribuição de baixa tensão para um “ponto de desconexão claramente visível” durante a manutenção; passou na supervisão de segurança e nas inspeções de conclusão elétrica na primeira tentativa.

A proteção de camada dupla aumenta a confiabilidade do sistema: O disjuntor controla o disparo de proteção enquanto a chave faca fornece isolamento físico; a divisão clara do trabalho e da hierarquia elimina os riscos de falha do switch.

Capacidade de extinção de arco para comutação sem carga: Equipado com uma cobertura extintora de arco para suportar abertura/fechamento seguro em condições sem carga, sem arco ou erosão de contato.

Estrutura simples e livre de manutenção: O design puramente mecânico garante baixas taxas de falhas e condutividade estável; sem superaquecimento ou conexões soltas durante a operação a longo prazo.

V. Resultados Operacionais Pós-Retrofit

Eliminação de riscos de segurança de manutenção: O status de desligamento pode ser confirmado visualmente antes de cada tarefa de manutenção, evitando completamente manutenção em tempo real e acidentes com choque elétrico; melhorou significativamente a segurança operacional.

Cumprimento total da inspeção: Aborda a falta de isolamento físico no sistema de distribuição de baixa tensão; a configuração do equipamento é totalmente compatível, garantindo uma aprovação tranquila nas inspeções de padronização de segurança elétrica.

Controle preciso sobre o escopo da queda de energia: Permite isolamento e manutenção independentes de um único gabinete sem desligar toda a seção do barramento, minimizando efetivamente as perdas de produção. Operação estável do sistema: Contatos de cobre de alta qualidade garantem excelente conectividade; não há superaquecimento, oxidação ou falha de contato durante a operação em plena carga.

Longa vida útil e baixos custos de O&M: A estrutura puramente mecânica é durável e confiável, não exigindo praticamente nenhuma manutenção e garantindo uma operação de longo prazo sem falhas.

VI. Resumo do caso

A chave faca de baixa tensão (chave de isolamento HD13) é um dispositivo de isolamento de segurança essencial para gabinetes de distribuição de energia de baixa tensão, gabinetes de energia e atualizações de sistemas de distribuição de oficinas. Não fornece proteção de circuito nem interrompe correntes de carga; em vez disso, sua função principal é fornecer um ponto de desconexão mecânica visível, servindo como linha final de defesa para segurança durante a manutenção elétrica. É um componente obrigatório para toda distribuição de energia industrial, atualizações de instalações fabris e projetos de aceitação padronizada, atuando como elemento fundamental para garantir conformidade, segurança e operação e manutenção padronizadas em sistemas de distribuição de energia de baixa tensão.
