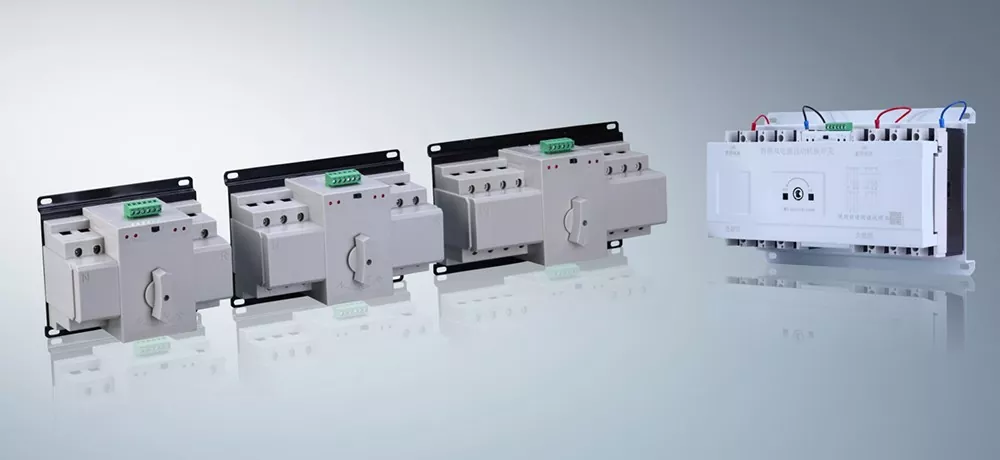

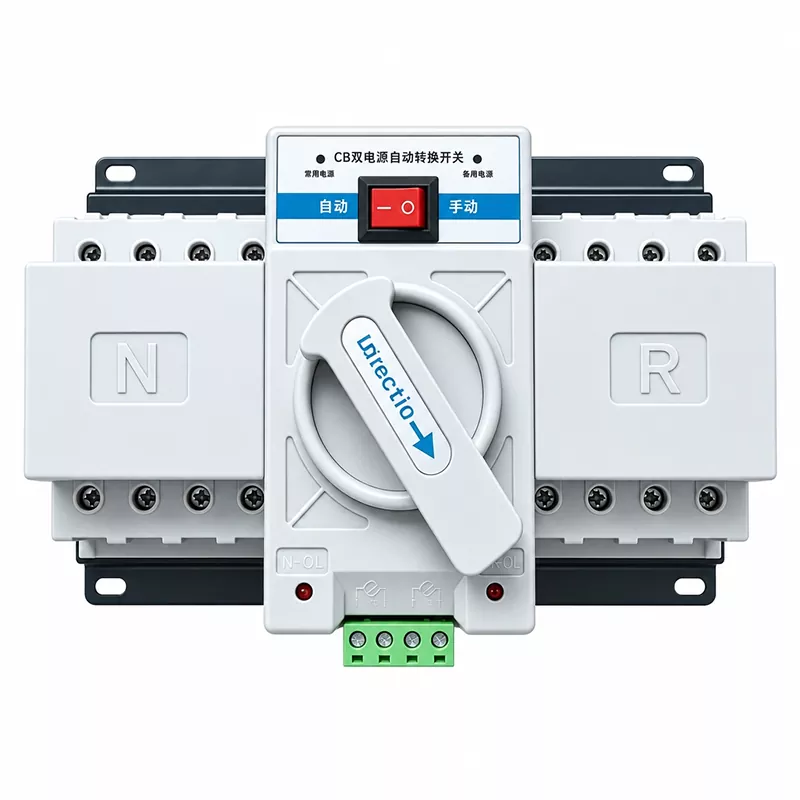

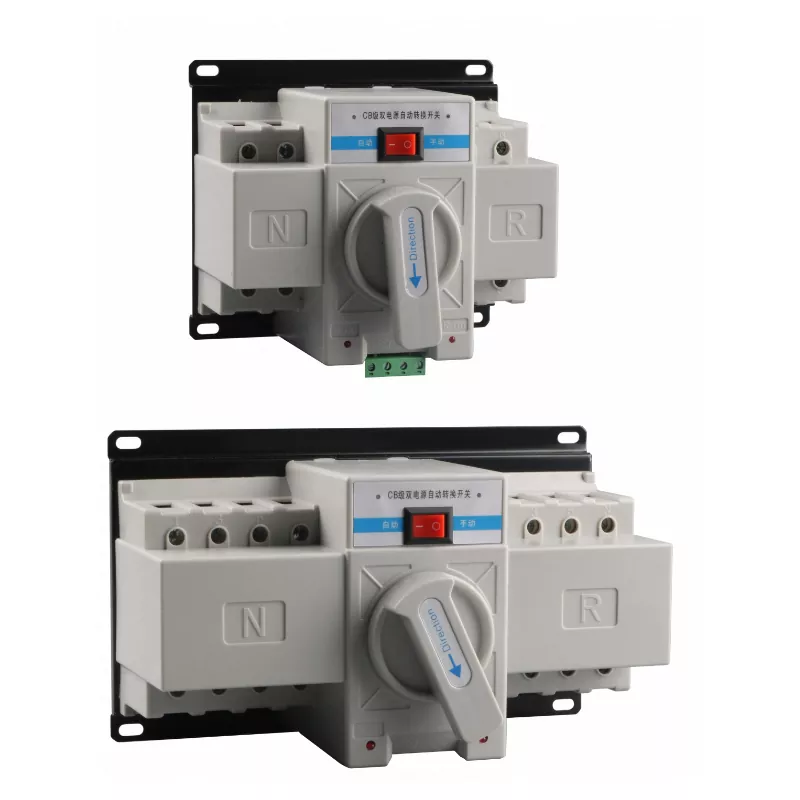

Chave de transferência automática ATS Dual Power-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB é uma solução de comutação automática econômica projetada para cargas secundárias, como iluminação de emergência, sistemas de exaustão de incêndio e energia de reserva geral em edifícios comerciais, complexos residenciais e pequenas fábricas. Ao contrário das chaves de transferência da classe PC, que usam isoladores caros sem proteção integrada, esta solução da classe CB utiliza disjuntores padrão combinados com um controlador inteligente, fornecendo proteção contra sobrecarga/curto-circuito e funcionalidade de transferência automática de energia. A corrente nominal varia de 32A a 800A com configurações 3P/4P, apresentando intertravamento duplo mecânico e elétrico para evitar conexão paralela de fontes de energia.

Diga adeus aos altos custos e cortes de energia

Embora o desempenho da comutação no nível do PC seja excelente, o preço é alto, o que é um desperdício considerável para cargas não essenciais; e no caso de uma queda de energia, os negócios e a vida ficarão paralisados ​​com uma fonte de alimentação única. A chave de transferência automática de energia dupla ATS-CB da Junray Electrical abandona a cara estrutura da chave de isolamento e adota uma solução de combinação de disjuntor madura e econômica. Isso significa que você não precisa pagar um preço alto para obter uma funcionalidade confiável de comutação automática de potência dupla. Equilibra perfeitamente o custo e o desempenho, permitindo que os utilizadores comuns tenham a garantia de "sem perda de energia" e resolve completamente a contradição entre o orçamento limitado e a necessidade de fornecimento de energia.

Baixo custo, alta confiabilidade

A principal competitividade da Chave de Transferência Automática de Potência Dupla ATS-CB reside em seu design estrutural exclusivo "disjuntor + controlador":

Alta relação custo-benefício: Em comparação com produtos de nível de PC, a solução de nível CB utiliza disjuntores padronizados revestidos de plástico como atuador, reduzindo significativamente os custos de fabricação. Para cargas comuns que não requerem comutação em nível de milissegundos (como iluminação, tomadas e energia comum), esta é a escolha mais econômica.

Funções de proteção dupla: Este é um grande destaque que o distingue do nível de PC. Como o disjuntor é usado como chave principal, ele vem com funções de proteção contra sobrecarga e curto-circuito. Quer se trate da fonte de alimentação principal ou da fonte de alimentação de reserva, quando ocorre uma corrente anormal na linha, o disjuntor desarma automaticamente para eliminar a falha, evitando a queima da linha e danos ao equipamento, equivalente a dar a ambas as fontes de energia um "traje à prova de balas".

Monitoramento automático contínuo: Com um controlador inteligente interno, ele monitora a tensão da rede em tempo real. Quando a energia da rede elétrica está desligada, falta de fase ou a tensão está anormal, ele pode iniciar automaticamente o mecanismo de comutação para transferir a carga para a fonte de alimentação de reserva, garantindo o fornecimento de energia ininterrupto. Embora o tempo de comutação seja um pouco maior que o do nível de PC, ele atende plenamente às necessidades da maioria dos cenários civis e comerciais.

Fabricação profissional

Como um fabricante profissional com profundo conhecimento técnico, a Junray Electrical segue estritamente os padrões nacionais para chaves de transferência automática de potência dupla de nível CB em sua produção. Nossa fábrica está equipada com uma linha de montagem de disjuntores madura e uma plataforma de teste de controlador inteligente, garantindo que cada produto seja resistente e durável.

Esta Chave de Transferência Automática de Potência Dupla ATS-CB apresenta intertravamentos mecânicos e elétricos confiáveis ​​para proteção dupla, evitando curtos-circuitos causados ​​pela conexão simultânea das duas fontes de energia. Cada switch passa por rigorosa depuração de inicialização, testes de lógica de comutação e testes de características de proteção antes de sair da fábrica, garantindo operação estável dentro de uma ampla faixa de corrente de 32A a 800A e fornecendo um serviço de comutação de energia confiável por um longo tempo.

Especificações Técnicas

Cenários aplicáveis

Distribuição de energia em lojas: Lojas de conveniência, restaurantes, etc. que exigem fonte de alimentação dupla, mas têm orçamentos limitados.

Pequenas áreas residenciais: Iluminação para edifícios residenciais, administração de propriedades, etc. para cargas secundárias.

Pequenas fábricas: Fonte de alimentação auxiliar para linhas de produção não críticas.

Pequenos sistemas fotovoltaicos: Conexão à rede para sistemas de energia elétrica e de geração de energia fotovoltaica.

Nossas Certificações

Junray Electrical é um fabricante certificado com um sistema abrangente de garantia de qualidade. Nossas principais certificações incluem:

ISO 9001 – Certificação internacional do sistema de gestão da qualidade, garantindo qualidade consistente do produto e melhoria contínua.

CE – Conformidade com as normas europeias de saúde, segurança e proteção ambiental, permitindo que os nossos produtos entrem no mercado da UE.

CCC – China Compulsory Certification, obrigatória para produtos elétricos comercializados no mercado chinês.

CQC – Certificação de Qualidade da China, demonstrando conformidade com os padrões nacionais de segurança e desempenho elétrico.

CNAS – Serviço Nacional de Acreditação da China para avaliação de conformidade, validando nossas capacidades internas de testes e calibração.

Todas as chaves de transferência automática ATS Dual Power são fabricadas e testadas em conformidade com os padrões aplicáveis ​​dessas certificações, garantindo desempenho confiável, qualidade consistente e aceitação tranquila do projeto.

Garantia e suporte pós-venda

Garantia padrão: 24 meses a partir da data de comissionamento.

Garantia Estendida: Garantia estendida opcional de até 60 meses disponível mediante solicitação.

Suporte Técnico: Resposta rápida global 7×24 horas. Nossa equipe fornece orientação técnica remota durante a instalação e comissionamento e responde a todas as consultas técnicas em 24 horas.

Peças sobressalentes: Peças sobressalentes comuns estão disponíveis para envio rápido para minimizar o tempo de inatividade do equipamento.

Visão geral do projeto de retrofit

I. Antecedentes do Projeto

Este projeto envolve a modernização da distribuição de energia de baixa tensão de um complexo comercial urbano. O edifício abriga cargas críticas de “Nível 2”, incluindo lojas de varejo, iluminação pública, sistemas de exaustão de incêndio, sistemas de evacuação de emergência e salas de equipamentos de baixa tensão. O sistema de distribuição original dependia de uma única alimentação de energia da concessionária, sem um mecanismo de transferência de energia de reserva. Consequentemente, a manutenção da rede, falhas na linha ou quedas momentâneas de tensão resultaram em perda total de energia em toda a seção, causando desligamentos repentinos de equipamentos, falhas nos sistemas de emergência contra incêndio, aprisionamento de elevadores e interrupções na gravação de vigilância. Estas questões representavam riscos significativos de segurança contra incêndios e não cumpriam as normas de fornecimento de energia de emergência para edifícios comerciais.

Para garantir o fornecimento ininterrupto de energia para segurança contra incêndio e cargas de emergência pública, Chaves de Transferência Automática (ATS) classe CB estão sendo instaladas em todas as caixas de distribuição de emergência e gabinetes de energia contra incêndio. Essas unidades utilizam uma configuração de disjuntor duplo para permitir a comutação automática entre as fontes de energia principal e de backup, garantindo uma transferência perfeita durante interrupções e conformidade com a aceitação de segurança contra incêndio e padrões operacionais comerciais.

II. Problemas pré-retrofit

Fonte de alimentação única sem redundância; a perda de energia leva ao desligamento imediato: A falta de comutação de energia de reserva significava que flutuações na rede ou falhas na linha causavam perda imediata de energia para iluminação de emergência, exaustores de fumaça e sistemas de vigilância.

Sistemas de segurança contra incêndio não conformes: Ventiladores de incêndio e iluminação de emergência não tinham energia de reserva automática, violando o "Código para Fornecimento de Energia para Proteção contra Incêndio em Edifícios" e não passando nas inspeções de segurança contra incêndio.

Alto risco e velocidade lenta de comutação manual: A ausência de dispositivos de transferência automática exigia comutação manual durante interrupções; os tempos de resposta lentos impossibilitaram o tratamento eficaz de falhas repentinas de energia.

Flutuações momentâneas de tensão causaram falhas de equipamentos: quedas de tensão da rede e interrupções momentâneas levaram a reinicializações de equipamentos de baixa tensão, perda de dados e mau funcionamento frequente de equipamentos comerciais.

Falta de proteção contra sobrecarga e curto-circuito; Segurança deficiente: Os dispositivos de transferência tradicionais realizavam comutação sem proteção, não conseguindo isolar automaticamente os circuitos defeituosos e criando um risco de disparos em cascata.

III. Plano de Configuração de Equipamentos

Com base nas características da fonte de alimentação das cargas de Nível 2 do complexo comercial, nas regulamentações de segurança contra incêndio e nas considerações orçamentárias, as Chaves de Transferência Automática classe CB foram selecionadas para todo o projeto. Essas unidades apresentam uma configuração que combina dois disjuntores miniatura com intertravamento mecânico e elétrico, fornecendo recursos de proteção e comutação adequados para sistemas de exaustão de incêndio, iluminação de emergência e cargas gerais de energia de reserva.

Principais especificações do equipamento

Modelo: Chave de transferência automática (ATS) classe CB (ATS baseada em disjuntor)

Tensão nominal: AC 380V/220V (sistemas de distribuição de energia de baixa tensão)

Corrente nominal: 63A–125A (adequado para energia de emergência e cargas de iluminação em andares de edifícios)

Estrutura: Configuração de disjuntor duplo com proteção integrada contra sobrecarga e curto-circuito

Modo de comutação: configurável para "transferência automática/restauração automática" ou "transferência automática/restauração não automática"

Intertravamento: Intertravamento mecânico forçado mais intertravamento elétrico (evita curto-circuito paralelo das duas fontes de energia)

Tempo de comutação: 0,5–2 segundos (atende aos requisitos de não interrupção para cargas de emergência padrão)

Cargas compatíveis: cargas de segurança contra incêndio de grau II, iluminação de emergência, equipamentos de exaustão, energia de concessionárias de shopping e sistemas de baixa tensão/ELV

4. Destaques de construção e aplicação

Proteção Integrada do Disjuntor (Alta Segurança): A principal vantagem do ATS classe CB é sua proteção MCB integrada, com disparo automático para sobrecargas e curtos-circuitos; protege contra falhas antes da comutação, evitando a propagação de falhas.

Intertravamento duplo mecânico e elétrico (elimina riscos paralelos): Garante que as duas fontes de energia nunca possam fechar simultaneamente, eliminando estruturalmente o risco de acidentes de curto-circuito paralelo.

Econômico (adequado para cargas de grau II): Custo mais baixo e manutenção mais simples em comparação com unidades ATS integradas de classe PC; ideal para cargas de emergência Grau II em shoppings, edifícios comerciais e fábricas.

Detecção automática de tensão e comutação inteligente: Detecta automaticamente perda de tensão, subtensão ou perda de fase na alimentação principal; muda rapidamente para a fonte de backup e restaura automaticamente a conexão quando a energia principal retorna – permitindo uma operação totalmente autônoma.

Instalação universal e fácil adaptação: A instalação de gabinete modular não requer alterações na estrutura do circuito principal, tornando-a adequada para reforma de gabinetes mais antigos ou adição de sistemas de distribuição de energia de emergência.

V. Desempenho Operacional Após Retrofit

Comutação automática durante cortes de energia (interrupção zero para cargas de emergência): iluminação de emergência, exaustores de fumaça e sistemas de vigilância continuam a operar sem blackout ou desligamento do sistema durante oscilações da rede ou interrupções relacionadas à manutenção.

Proteção automática de falhas (evita a propagação): No caso de um curto-circuito ou sobrecarga no circuito derivado, o disjuntor desarma primeiro para fornecer proteção, garantindo que a fonte de alimentação a montante e outros circuitos permaneçam inalterados. Totalmente compatível com os padrões de aceitação de segurança contra incêndio: A lógica para a fonte de alimentação de backup de segurança contra incêndio é abrangente e o mecanismo de comutação é confiável, garantindo a aprovação bem-sucedida na inspeção de aceitação especializada para sistemas elétricos de segurança contra incêndio.

Operação estável com zero operações falsas ou falhas de ação: A comutação precisa ocorreu durante vários testes de flutuação da rede e de falta de energia, sem ocorrências de comutação incorreta, interferência mecânica ou falhas de superaquecimento.

Baixos custos de O&M e alta eficiência de custos: Apresenta uma estrutura simples, baixa taxa de falhas e compatibilidade de peças universais, reduzindo significativamente os custos de manutenção e substituição a longo prazo.

VI. Resumo do caso

O equipamento de transferência de energia dupla classe CB é a escolha padrão para cargas de emergência secundárias, cargas gerais de segurança contra incêndio e distribuição de energia de reserva em edifícios comerciais e shopping centers. Composto por dois disjuntores, possui proteção integrada, capacidade de interrupção de correntes de falta e alto custo-benefício; ele difere dos equipamentos da classe PC (que é uma unidade integrada sem proteção integrada, oferece comutação mais rápida e é usada para cargas primárias). Equilibrando segurança e economia, o equipamento da classe CB é a escolha mais amplamente utilizada e confiável para inspeções de aceitação em edifícios de distribuição de energia de emergência, modernização de sistemas antigos e atualizações de sistemas de segurança contra incêndio.

Perguntas frequentes

P: Qual é a principal diferença entre fontes de alimentação duplas de nível CB e de nível PC?

R: A principal diferença está nas funções de proteção e no preço. O nível CB (como este produto) consiste em disjuntores e vem com proteção contra sobrecarga e curto-circuito. É mais barato e adequado para cargas gerais; O nível PC é composto por seccionadores e não possui capacidade de proteção contra curto-circuito (requer fusível externo); tem uma velocidade de comutação mais rápida e é mais caro, adequado para cargas principais. Para a maioria dos cenários comuns, o nível CB é a escolha mais econômica.

P: Este switch pode ser instalado em um gabinete de distribuição comum?

R: A Chave de Transferência Automática ATS Dual Power-CB adota um design estrutural padronizado, com tamanho compacto e baixa ocupação de espaço. Pode ser facilmente instalado em caixas de distribuição padrão ou gabinetes de controle, e o método de instalação é semelhante ao de um disjuntor normal, o que é muito conveniente.

P: A corrente personalizada e a contagem de pólos são suportadas?

R: Sim. Podemos personalizar níveis de corrente que variam de 32A a 800A de acordo com os requisitos do seu projeto, bem como configurações de pólos de 3P ou 4P, para atender perfeitamente às suas necessidades de comutação de energia dupla.
