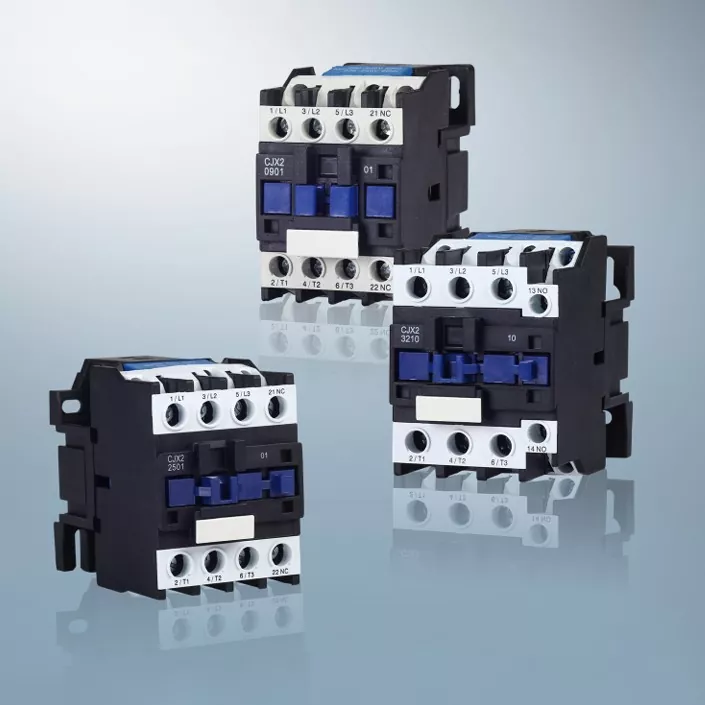

Contator CA CJX2

Em cenários como controle de motores de baixa tensão, controle de equipamentos comunitários e controle de equipamentos de engenharia, o controle tradicional de interruptores de faca tem muitas deficiências difíceis de resolver: não é possível obter controle remoto e os operadores devem ir ao local para operar, o que é demorado e trabalhoso; carece de funções de controle automático e não pode ser combinado com PLC para obter operação automatizada, incapaz de atender aos requisitos de controle modernos; a operação é complicada e a taxa de falhas é alta, o que pode fazer com que o motor não dê partida ou pare normalmente, afetando a produção e a operação do equipamento. O contator CA CJX2 é especialmente desenvolvido para controle de motor de baixa tensão, com controle remoto e automático como núcleo, substituindo completamente os interruptores faca tradicionais, tornando o controle do motor mais conveniente e confiável e atendendo aos modernos requisitos de controle de distribuição de energia.

Especificações Técnicas

Isso pode ser alcançado sem operação no local?

O contator CA CJX2 permite controle duplo remoto e automático. Não há necessidade de os operadores irem ao local para operar o switch. Na sala de controle é possível controlar facilmente a partida e a parada do motor. Ao mesmo tempo, pode ser combinado com PLC para obter o controle automático do motor, reduzindo significativamente os custos de mão de obra e melhorando a eficiência do controle. É adequado para cenários modernos de controle automático e resolve o problema de interruptores tradicionais que exigem operação no local.

Pode reduzir a taxa de falha do controle do motor?

O contator CA CJX2 opera de forma estável, com ações de abertura e fechamento precisas e confiáveis. Sua taxa de falhas é muito menor do que a dos contatores comuns e das chaves faca tradicionais. Não requer manutenção frequente e pode ser adaptado de forma estável às necessidades de controle do motor por um longo tempo, resolvendo completamente as preocupações de "equipamento sujeito a falhas e motor incapaz de ser controlado normalmente", garantindo o funcionamento contínuo do equipamento.

É adequado para correspondência de volume de gabinetes de controle e caixas de distribuição?

Adotamos um design compacto, com tamanho pequeno e pegada mínima. Não ocupa muito espaço e cabe perfeitamente em armários de controle e caixas de distribuição. Ele pode ser instalado junto com outros componentes de controle de baixa tensão sem a necessidade de expandir o tamanho do gabinete. Isso economiza espaço de instalação e custos de gabinete e resolve o problema de "equipamento grande e instalação inconveniente".

Os parâmetros técnicos podem ser adaptados aos diferentes requisitos de controle do motor?

O Contator AC CJX2 possui todos os parâmetros seguindo rigorosamente as normas nacionais, cobrindo diversos cenários de necessidades de controle de motores de baixa tensão. Ele suporta personalização flexível e atende com precisão aos requisitos de controle de diferentes motores. Não há necessidade de se preocupar com incompatibilidade de parâmetros ou problemas de incompatibilidade. A tensão nominal é AV 380V, adaptando-se perfeitamente a vários sistemas de controle de motores de baixa tensão na China; a frequência nominal é de 50 Hz, de acordo com os padrões do sistema de energia doméstico; a corrente nominal cobre 10A a 95A e pode ser selecionada de forma flexível de acordo com o tamanho da carga do motor; adota modo de operação eletromagnética, com operação precisa e resposta rápida, e todos os parâmetros atendem aos padrões nacionais do Contator AC, garantindo desempenho profissional.

Ele pode aumentar a confiabilidade do controle e a vida útil?

Junray Electrical segue o princípio original de qualidade. Ao combinar as características de uso do controle do motor de baixa tensão, ele usa habilidade profissional para garantir a operação estável a longo prazo do contator CA CJX2. Através de detalhes meticulosos, elimina preocupações de compra e prolonga a vida útil do equipamento. É equipado com um mecanismo de operação eletromagnética confiável, com abertura e fechamento confiáveis, comutação rápida e taxa de falhas extremamente baixa, garantindo controle preciso e livre de erros de partida e parada do motor. Utiliza contatos de prata de alta qualidade com excelente condutividade e resistência ao desgaste, prolongando efetivamente a vida útil do equipamento e reduzindo os custos de reposição. O design padronizado do trilho-guia permite a instalação direta em gabinetes de controle e caixas de distribuição, tornando a instalação conveniente. Não há necessidade de modificar a estrutura do gabinete e a manutenção posterior é mais tranquila.

Quais requisitos de controle os cenários aplicáveis ​​podem cobrir?

Com as principais vantagens do controle automático remoto, comutação confiável e tamanho compacto, o contator CA CJX2 é amplamente aplicável a vários cenários de controle de baixa tensão. Cada cenário pode atender precisamente aos requisitos e se tornar o componente padrão para controle de baixa tensão. No cenário de controle de motores, é adequado para o controle de partida e parada de diversos motores de baixa tensão, possibilitando o controle remoto e automático para garantir o funcionamento estável dos motores; no cenário de controle de baixa tensão, é adequado para o controle liga-desliga de circuitos de baixa tensão, com comutação confiável e operação conveniente; no cenário de controle comunitário, é adequado para o controle de diversos dispositivos da comunidade, sem a necessidade de operação no local, melhorando a eficiência da gestão; no cenário de controle de engenharia, é adequado para o controle de diversos dispositivos no canteiro de obras, adaptável a ambientes severos de construção, garantindo o bom andamento do projeto.

Você oferece suporte à personalização para atender às necessidades individualizadas?

Como fabricante, fornecedor e fábrica profissional de contator CA CJX2 na China, a Junray Electrical segue estritamente os padrões nacionais para contatores CA. Cada dispositivo passa por três testes principais: depuração de inicialização, testes de abertura e fechamento e testes de resistência à tensão para garantir que cada dispositivo produzido em fábrica possa operar de forma estável e passar suavemente na aceitação do projeto, eliminando riscos de qualidade. Apoiamos a personalização da contagem de corrente e pólos. Com base nos requisitos de controle do seu motor, podemos personalizar um contator CA exclusivo para você. Quer se trate de controle de partida/parada de motor, controle de linha de baixa tensão ou controle de equipamentos residenciais ou de engenharia, ele pode combinar e adaptar-se com precisão, garantindo ausência de preocupações durante a aquisição e maior tranquilidade durante o uso.

Qual é o principal motivo?

Em comparação com produtos similares de outros fabricantes, temos uma compreensão mais profunda dos principais requisitos do controle de motores de baixa tensão e podemos atender melhor às preocupações reais dos compradores. Escolha Junray Elétrica:

Endosso de força profissional: Com muitos anos de experiência em pesquisa e produção de equipamentos de controle de baixa tensão, temos um sistema completo de pesquisa, produção e inspeção de qualidade. Nossos produtos atendem aos padrões internacionais e nacionais, garantindo qualidade;

Vantagens claras de diferenciação: Projetado especificamente para controle de motor de baixa tensão, pode ser controlado remotamente e automaticamente, com abertura e fechamento confiáveis, tamanho pequeno e substituindo completamente os interruptores de faca tradicionais, resolvendo problemas de controle central;

Serviços customizados: Suporta customização de corrente e número de pólos, adequado para diferentes cenários;

Serviço abrangente e atencioso: Fornece orientação de seleção profissional antes das vendas para ajudá-lo a evitar erros de seleção e oferece suporte de instalação e comissionamento pós-venda para garantir um processo de compra e uso sem preocupações, facilitando o bom andamento do projeto.

Compre imediatamente!

O controle tradicional de chave faca é demorado e trabalhoso, com altas taxas de falhas. Os contatores comuns não podem atender aos requisitos de controle remoto e automático. Porém, o contator CA CJX2 resolve perfeitamente esses problemas. O controle remoto economiza mão de obra, o controle automático melhora a eficiência e a abertura e o fechamento confiáveis ​​reduzem as falhas. É a escolha ideal para controle de motores de baixa tensão. Este produto é fornecido diretamente pela Junray Electrical, sem diferenças de preço de intermediário. A qualidade é garantida e o preço é mais favorável. É o componente padrão para controle de baixa tensão. Contate-nos agora para resolver completamente os problemas de controle de motores, economizar mão de obra e custos de manutenção e melhorar a eficiência do controle!

Estudo de caso de modernização

I. Visão Geral do Projeto

Este projeto envolve a atualização do sistema de distribuição de energia para uma oficina de processamento de metal. A oficina opera inúmeras cargas que exigem ciclos freqüentes de partida e parada, como bombas de água de resfriamento, ventiladores de resfriamento, equipamentos de remoção de poeira e pequenos compressores de ar. Os contatores CA padrão originais, de baixo custo – sujeitos a comutação de alta frequência e cargas de surto – sofreram falhas, incluindo ablação de contato, soldagem de contato (emperramento), queima de bobina e perda de controle do equipamento. Problemas como equipamento que não parava apesar de o botão de parada ter sido pressionado e reinicializações automáticas acidentais ocorriam com frequência, causando danos ao equipamento e peças de trabalho descartadas. Esses problemas representavam riscos de segurança – incluindo lesões mecânicas e curtos-circuitos elétricos – e perturbavam gravemente a produção contínua.

Para resolver os problemas de queima frequente do contator, soldagem de contato e falha de controle, todos os circuitos de energia que envolvem operações freqüentes de partida-parada foram atualizados para contatores CA de nível industrial de alta confiabilidade. A proteção contra sobrecarga térmica também foi integrada aos circuitos de controle para garantir a operação segura, estável e controlável dos equipamentos elétricos da oficina.

II. Problemas antes da modernização

Ablação/soldagem de contato e perda de controle: Os contatores padrão originais tinham margens de capacidade insuficientes e capacidades fracas de extinção de arco. Arcos de alta energia gerados durante os ciclos de partida-parada do motor fizeram com que os contatos móveis e estacionários se soldassem ao longo do tempo, resultando em falha na parada e operação do equipamento em um estado comprometido.

Queima da bobina e falhas frequentes: Devido às flutuações de tensão da rede e às trocas frequentes, as bobinas sofriam de superaquecimento crônico, levando à desmagnetização, queima e trepidação ou ruído anormal causado por engate inseguro.

Fraca capacidade de extinção de arco e risco de curto-circuito: Os arcos gerados durante a comutação não puderam ser extintos rapidamente, causando arco e rastreamento entre fases, o que desencadeou disparos de curto-circuito.

Mau desempenho dos contatos auxiliares: Contatos auxiliares oxidados ou soltos causaram falhas no feedback start-stop e erros na lógica de controle automático, levando a mau funcionamento em equipamentos automatizados.

Seleção subdimensionada sem margem: O equipamento original foi selecionado com base estritamente na corrente nominal, sem levar em conta surtos de partida do motor; a operação em plena carga de longo prazo acelerou o envelhecimento e a falha. III. Plano de Configuração de Equipamentos

Para acomodar as cargas indutivas (como ventiladores de oficina e bombas de água) e as frequentes condições de operação start-stop, esta atualização utiliza contatores CA de nível industrial (série CJX2/LC1D). Todos os circuitos são dimensionados para 1,25–1,5 vezes a corrente de carga nominal e apresentam sistemas robustos de extinção de arco e bobinas confiáveis; eles são emparelhados com relés térmicos para fornecer proteção integrada contra sobrecarga.

Especificações do equipamento principal

Modelo: Contatores CA industriais série CJX2-18/25/32

Tensão nominal: AC 220V/380V (bobina de controle universal)

Cargas Compatíveis: Ventiladores trifásicos, bombas de água, compressores de ar e equipamentos de energia em geral

Características estruturais: Contatos principais em liga de prata, poderosas câmaras de extinção de arco, bobinas de baixa potência e estrutura resistente a vibrações

Princípio de Funcionamento: A energização da bobina aciona o circuito principal; a desenergização permite que a mola reinicie e desconecte o circuito principal, permitindo o controle start-stop remoto/automático.

Dimensionamento da capacidade: Selecionado um tamanho acima da classificação padrão para fornecer espaço para correntes de partida e adequar-se a operações frequentes de partida-parada.

Proteção Integrada: Emparelhado com relés de sobrecarga térmica para disparo instantâneo e desligamento do equipamento após detecção de falha.

Modos de controle: Controle local por botão, controle automático remoto e partida-parada intertravada.

4. Destaques do aplicativo

Contatos de liga de prata (resistentes a arco e antissoldagem): Contatos de prata de alta qualidade oferecem excelente condutividade, resistência a altas temperaturas e tolerância a surtos de alta corrente, evitando efetivamente a erosão do arco e problemas de soldagem de contato.

Poderoso sistema de extinção de arco (prevenção de curto-circuito): Grades especializadas de extinção de arco extinguem rapidamente os arcos de comutação, evitando arcos entre fases e curtos-circuitos, aumentando assim a segurança do circuito.

Seleção superdimensionada (adequada para partidas e paradas frequentes): classificações de corrente mais altas evitam o envelhecimento causado pela operação prolongada em plena carga e suportam correntes de partida do motor, prolongando significativamente a vida útil.

Desempenho estável da bobina (resistência à flutuação de tensão): O design otimizado da bobina garante estabilidade contra pequenas flutuações da rede - evitando vibrações, superaquecimento ou perda de retenção magnética - e garante um engate suave e sem ruído.

Compatibilidade de automação (lógica confiável): A operação precisa dos contatos principais e auxiliares e os sinais de feedback estáveis ​​garantem uma integração perfeita com a automação do PLC e a lógica start-stop intertravada. V. Resultados Operacionais Após Retrofitting

Eliminação de falhas de contato: As operações de partida/parada são nítidas e limpas com desconexão completa; não há soldagem por contato ou operação com defeitos subjacentes, garantindo 100% de controlabilidade do equipamento.

Redução significativa na taxa de falhas: Não ocorreu nenhum caso de queima do contator, ruído anormal, trepidação ou mau funcionamento ao longo do ano, garantindo a operação estável do equipamento.

Prevenção de curto-circuitos induzidos por arco: O excelente desempenho de extinção de arco garante a ausência de arco ou faíscas durante os ciclos de partida/parada, deixando o interior do gabinete de distribuição de energia limpo e livre de marcas de queimadura.

Lógica de controle de automação precisa: o feedback de partida/parada é normal e os sinais são estáveis; a coordenação dos equipamentos automatizados da oficina é confiável, garantindo um fluxo de produção estável.

Redução significativa nos custos de O&M: Elimina a necessidade de substituição frequente do contator ou tempos de inatividade repetidos para manutenção, aumentando efetivamente a eficiência da produção.

VI. Resumo do caso

Os contatores CA são componentes essenciais de controle em distribuição de energia de baixa tensão, controle de energia e sistemas de automação, usados ​​principalmente para comutação frequente de cargas de motores para permitir controle remoto e automático. Os contatores padrão e econômicos geralmente apresentam fracas capacidades de extinção de arco, qualidade de contato inferior e baixa durabilidade contra manobras frequentes, o que pode facilmente levar à perda de controle do equipamento ou falhas de curto-circuito. Substituí-los por contatores de nível industrial de alta qualidade — selecionados com classificações de capacidade apropriadas — resolve completamente o risco de falha no controle do circuito de energia; isso representa o projeto de atualização mais fundamental e crítico para manutenção, retificação e modernização elétrica industrial.
