Para cenários como distribuição de energia rural, fornecimento temporário de energia em pequenos locais de construção e centrais fotovoltaicas de pequena escala em pequenas áreas exteriores, o espaço é muitas vezes limitado e o orçamento é apertado. No entanto, os transformadores de caixa de estilo europeu são relativamente grandes em tamanho, dificultando a sua colocação flexível mesmo em pequenas áreas exteriores, resultando em elevados custos de ocupação do terreno. Ao mesmo tempo, os preços dos transformadores de caixa de estilo europeu são relativamente elevados, causando custos de aquisição significativos para pequenos projectos e resultando em desperdícios desnecessários. A subestação de estilo americano, com seu tamanho extremamente compacto e preço acessível, atende perfeitamente aos principais requisitos da distribuição de energia externa em pequena escala, tornando-a mais conveniente e econômica para pequenas distribuições de energia externa.
|
Tensão nominal |
Alta Tensão: 10 kV; Baixa Tensão: 0,4 kV |
|
Frequência nominal |
50 Hz |
|
Capacidade do transformador |
50kva~1000kva |
|
Método de instalação |
De chão |
Design ultracompacto, economizando 40% de espaço: Com uma estrutura de caixa compacta, em comparação com os transformadores de caixa de estilo europeu, o volume é reduzido diretamente em 40%, reduzindo significativamente a ocupação do espaço. Não requer ocupação de muito terreno externo, adaptando-se perfeitamente a pequenos cenários externos com espaço limitado, como áreas rurais e pequenas comunidades residenciais, economizando efetivamente custos de terreno e permitindo a implantação sem a necessidade de reforma do local.
Alta relação custo-benefício, queda de preço em 30%: Eliminando projetos redundantes e concentrando-se nos principais requisitos da pequena distribuição de energia externa, em comparação com transformadores de caixa de estilo europeu, o preço é reduzido em 30%. Não há necessidade de gastar muito na compra de transformadores de caixa de estilo europeu. Com custos mais baixos, pode ser alcançada uma pequena distribuição estável de energia externa, reduzindo significativamente os orçamentos de aquisição e melhorando a relação custo-benefício de pequenos projetos.
Integração pré-instalada, implantação rápida, economia de tempo: Assim como os transformadores de caixa de estilo europeu, todos os equipamentos são pré-instalados e depurados na fábrica. Nenhuma construção complexa no local é necessária. Após ser levado ao local, basta conectar as linhas e ele poderá ser colocado em uso. A implantação pode ser concluída em apenas alguns dias, adaptando-se perfeitamente à distribuição temporária de energia de pequenos canteiros de obras, distribuição de energia emergencial e outros pequenos projetos que requerem implementação rápida.
Proteção externa IP54, adequada para vários ambientes externos: A subestação de estilo americano possui um nível de proteção externa profissional IP54. A caixa adota um design selado, que pode prevenir eficazmente água e poeira, resistir à exposição solar externa, chuva e invasão de poeira, evitar que os componentes internos se molhem e acumulem poeira e danos, garantindo a operação estável do equipamento em locais de construção rurais e externos e outros ambientes complexos, sem a necessidade de instalações de proteção adicionais.
Exclusivo para distribuição de energia em pequena escala, maior adaptabilidade: Projetado especificamente para pequenos cenários de distribuição de energia externa, nenhuma configuração de grande capacidade é necessária. Adapta-se perfeitamente à distribuição de energia rural, pequenas centrais fotovoltaicas, pequenas áreas residenciais e necessidades de distribuição de energia de outros cenários de pequena escala. Não desperdiça capacidade e corresponde precisamente à procura real de eletricidade, evitando o desperdício de recursos.
A Junray Electrical presta muita atenção ao refinamento dos detalhes do produto. Cada projeto é adaptado para atender aos requisitos de operação externa em pequena escala. Tendo a qualidade como garantia, o equipamento pode operar de forma estável por muito tempo, eliminando preocupações com compras. Adota uma estrutura ultracompacta, reduzindo o volume e garantindo uma disposição razoável dos componentes internos, sem afetar o desempenho do equipamento. A Subestação de estilo americano usa tratamento de revestimento em pó antienvelhecimento específico para ambientes externos, que é resistente à luz solar e à chuva. Mesmo quando utilizado por muito tempo ao ar livre, não descasca nem enferruja, prolongando a vida útil do equipamento. É equipado com sistema dedicado de refrigeração e ventilação, que pode retirar rapidamente o calor gerado pelo funcionamento do transformador, evitando o envelhecimento dos componentes por superaquecimento e garantindo o funcionamento estável do equipamento. O design geral separa os circuitos de potência e controle, com fiação organizada, o que não só atende aos padrões de segurança, mas também facilita a manutenção posterior, reduzindo os custos de operação e manutenção.

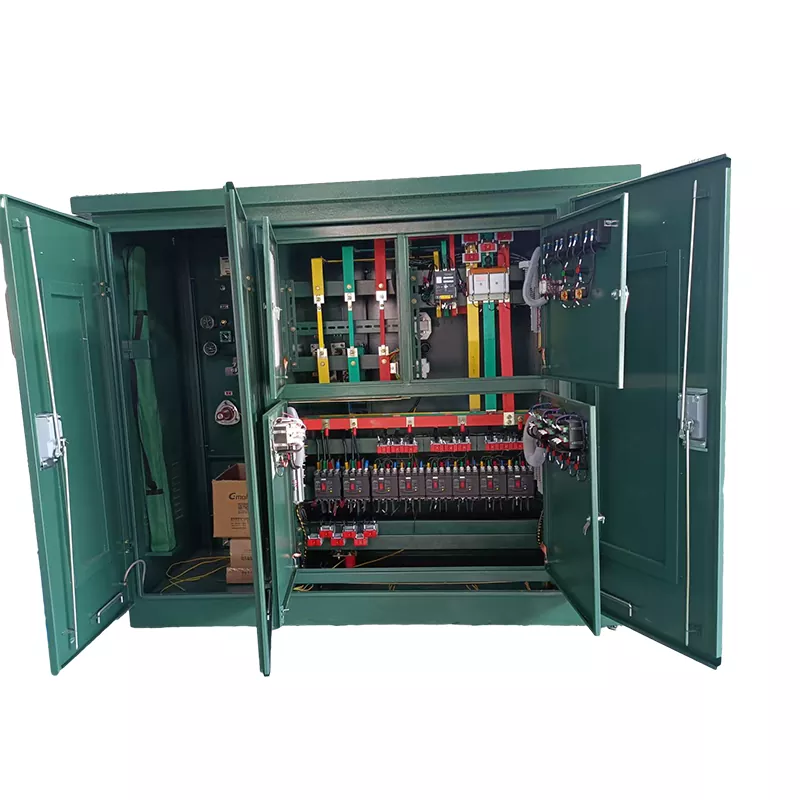

Com seu tamanho compacto, alta relação custo-benefício e vantagens de implantação rápida, a subestação de estilo americano é amplamente aplicável a vários cenários de distribuição de energia externa em pequena escala. Ele pode ser colocado em uso diretamente sem modificações adicionais, tornando-o a melhor escolha exclusiva para distribuição de energia externa em pequena escala. Em cenários de distribuição de energia rural, é adequado para distribuição de energia externa em pequena escala em áreas rurais, garantindo um fornecimento estável de eletricidade aos moradores. Em cenários de pequenos canteiros de obras, é adequado para distribuição temporária de energia em pequenos canteiros de obras, com implantação rápida e atendendo às necessidades de fornecimento de energia da construção. Em pequenos cenários fotovoltaicos, é adequado para os requisitos da caixa de distribuição de energia de pequenas centrais fotovoltaicas, com proteção confiável e operação estável. Em cenários de pequenas áreas residenciais, é adequado para distribuição de energia externa em pequenas áreas residenciais, economizando espaço e custos e garantindo o fornecimento de eletricidade aos residentes.
Junray Electrical é um fabricante, fornecedor e fábrica de subestações profissionais de estilo americano na China. Seguimos rigorosamente o padrão americano para caixas de transformadores em nossa produção. Cada caixa do transformador passa por testes de ligação, testes de tensão suportável e testes de proteção para garantir uma operação estável e segura, com qualidade garantida. Pode passar sem problemas na aceitação do projeto. Oferecemos personalização de capacidade (50kva a 1000kva) e personalização de funções. Com base nas necessidades reais de distribuição de energia externa em pequena escala para os clientes, podemos personalizar caixas de transformadores exclusivas de estilo americano para atender com precisão aos requisitos de distribuição de energia de diferentes cenários de pequena escala, tornando o processo de aquisição mais livre de preocupações e o uso mais tranquilizador.
Este projeto envolve a modernização da rede elétrica e a renovação de um antigo complexo residencial na área urbana. Caracterizado por sua idade e alta densidade populacional, o complexo originalmente contava com uma configuração de distribuição com transformadores tradicionais montados em postes e racks de comutação externos. O equipamento existente sofreu um envelhecimento severo e capacidade insuficiente; as linhas de baixa tensão eram excessivamente longas, resultando em desvios de tensão significativos. Durante o pico de utilização no verão, o sistema desligava frequentemente devido à sobrecarga severa do transformador, não conseguindo satisfazer as necessidades de eletricidade dos residentes para ar condicionado, estações de carregamento de veículos elétricos e eletrodomésticos de alta potência.
Dadas as estradas internas estreitas do complexo, o paisagismo denso e a falta de espaço para salas de distribuição de grande escala - e considerando fatores como área ocupada, custo e cronograma de construção - o projeto utiliza a subestação compacta tipo caixa ZGS11 de estilo americano. Esta solução integrada combina comutação de alta tensão, transformação de tensão, compensação de baixa tensão e distribuição de energia numa única unidade, abordando eficazmente desafios como dificuldades de expansão de capacidade, restrições espaciais e requisitos de construção complexos típicos de áreas urbanas mais antigas.
Grave escassez de capacidade: A capacidade dos antigos transformadores montados em postes era inadequada, levando a sobrecargas severas durante picos de carga no verão, superaquecimento frequente, disparos e cortes de energia.
Má qualidade de tensão na extremidade da carga: Longas linhas de baixa tensão resultaram em altas perdas na linha e baixa tensão na extremidade do consumidor, causando dificuldades na partida de aparelhos e luzes piscantes.
Alta taxa de falhas devido ao envelhecimento do equipamento: Os equipamentos suspensos tradicionais foram expostos aos elementos (vento, chuva, poeira, insetos), levando à degradação do isolamento e a riscos significativos de vazamento elétrico.
Falta de espaço de distribuição dedicado: A alta densidade e o espaço aberto limitado impossibilitaram a construção de fundações civis para subestações de caixa de estilo europeu ou salas de distribuição dedicadas, restringindo os layouts tradicionais dos equipamentos.
O&M complicado: O equipamento estava disperso e a fiação desorganizada, dificultando o diagnóstico de falhas e demorando os reparos de emergência, resultando em um alto índice de reclamações dos residentes.
Para atender aos requisitos de layout compacto, comissionamento rápido e confiabilidade econômica neste projeto de renovação urbana, a subestação compacta tipo caixa ZGS11-10kV estilo americano foi selecionada. Esta unidade integra interruptores de carga de alta tensão, fusíveis de reserva, transformadores com eficiência energética, componentes de distribuição de baixa tensão e unidades de compensação de potência reativa. Todo o sistema é pré-fabricado de fábrica, permitindo içamento e comissionamento direto no local. Principais especificações do equipamento
Modelo: Subestação tipo caixa pré-fabricada ZGS11-12/630kVA estilo americano
Tensão nominal: 10kV/0,4kV
Características estruturais: Design totalmente vedado e integrado; lado de alta tensão protegido por uma chave seccionadora combinada com fusíveis limitadores de corrente
Meio de isolamento: Isolamento ecológico de óleo mineral; auto-resfriamento; operação livre de manutenção
Configuração de baixa tensão: linhas de entrada/saída integradas, compensação de potência reativa e medição
Classificação de proteção: À prova de chuva, à prova de poeira e resistente à condensação; adequado para ambientes residenciais ao ar livre
Método de instalação: Fundação simples de solo com içamento; não há necessidade de uma sala de distribuição dedicada ou engenharia civil complexa
Design que economiza espaço: Estrutura compacta de estilo americano com uma área ocupada de apenas 60% das subestações de estilo europeu; ideal para instalação em espaços apertados ou cantos de cinturões verdes em áreas residenciais.
Construção Rápida: Totalmente pré-fabricada e testada em fábrica; o trabalho no local é limitado à preparação da fundação, içamento e fiação, reduzindo significativamente a duração das atualizações relacionadas a interrupções de energia.
Proteção confiável e sensível: O lado de alta tensão utiliza uma combinação de "chave seccionadora de carga + fusível limitador de corrente", garantindo isolamento instantâneo de curto-circuito e falhas de sobrecarga para proteger o equipamento.
Totalmente vedado e livre de manutenção: o gabinete totalmente vedado evita vazamento de óleo e entrada de poeira; oferece excelente resistência às intempéries externas e não requer manutenção de rotina.
Econômico: Elimina a necessidade de salas de distribuição de engenharia civil; o alto nível de integração de equipamentos reduz significativamente os custos de investimento em comparação com soluções tradicionais.
Eliminação de problemas de sobrecarga: A atualização da capacidade garante que não haja sobrecargas ou disparos durante o pico de uso no verão, resolvendo permanentemente problemas crônicos de falta de energia na área.
Qualidade de tensão aprimorada: O raio de fornecimento de energia reduzido e as perdas de linha reduzidas estabilizam a tensão no consumidor final dentro das faixas padrão, garantindo a operação adequada dos equipamentos elétricos.
Eliminação de riscos à segurança: Substitui equipamentos suspensos envelhecidos e expostos; a unidade totalmente fechada elimina riscos de choque elétrico, curto-circuitos e falhas causadas por objetos estranhos, melhorando significativamente a segurança elétrica residencial.
Carga de O&M reduzida: O projeto integrado e livre de manutenção resulta em taxas de falhas extremamente baixas e identificação clara de falhas, melhorando significativamente a eficiência da manutenção. O ambiente da área residencial é limpo e ordenado: linhas aéreas desordenadas e equipamentos antigos foram removidos, criando uma aparência unificada e esteticamente agradável e melhorando a imagem padronizada da infra-estrutura de distribuição de energia da comunidade.
As subestações tipo caixa de estilo americano são uma solução de distribuição de energia convencional e econômica, amplamente utilizada na renovação de áreas urbanas mais antigas, atualizações de capacidade para bairros residenciais, projetos de iluminação pública, aplicações comerciais e industriais de pequena escala e locais de conexão à rede fotovoltaica. Eles oferecem vantagens como tamanho compacto, baixo custo, instalação rápida, alta integração, operação livre de manutenção e excelente durabilidade em ambientes externos. Estas subestações são particularmente adequadas para atualizações de sistemas de distribuição onde o espaço é limitado, os horários são apertados e a relação custo-benefício é uma prioridade, tornando-as uma escolha ideal para expansão de capacidade na periferia das redes de distribuição urbana.

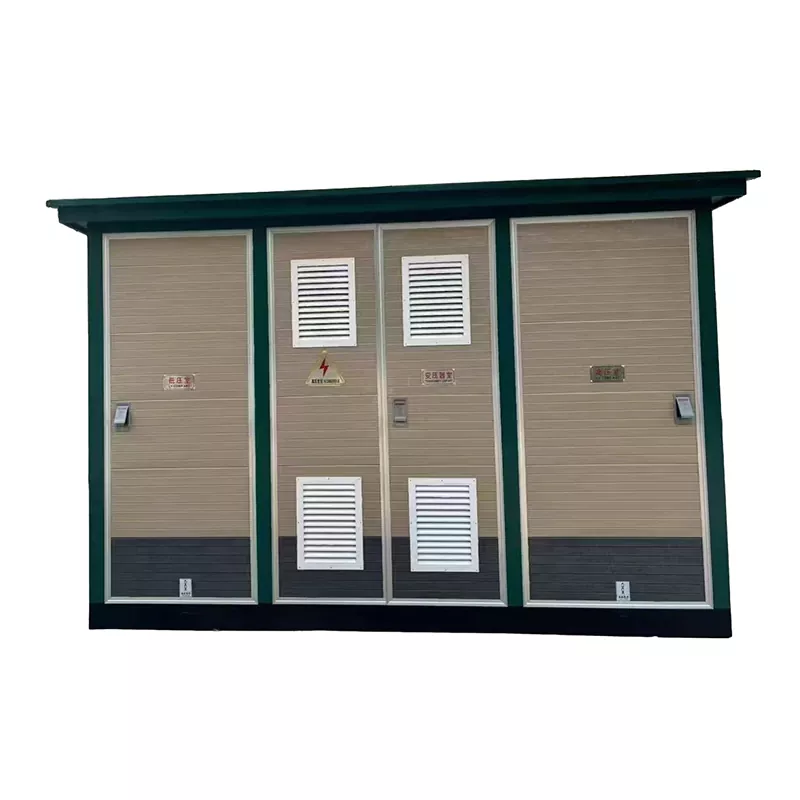

Pergunta: Qual é a principal diferença entre o painel de estilo americano e o painel de estilo europeu?
Resposta: A principal diferença está no tamanho e no preço: o painel de estilo americano é 40% menor em tamanho e 30% mais barato que o painel de estilo europeu, tornando-o mais adequado para pequenos cenários externos. Ambos são projetos pré-montados e a velocidade de implantação é a mesma. No entanto, os painéis de estilo americano concentram-se mais na distribuição de energia em pequena escala e não requerem capacidade redundante, tendo assim uma maior relação custo-benefício.
Pergunta: A proteção IP54 da subestação de estilo americano pode se adaptar a ambientes agressivos?
Resposta: Sim, a proteção IP54 pode prevenir eficazmente água e poeira. Combinada com a caixa externa com revestimento em pó antienvelhecimento, ela pode suportar a exposição ao sol, chuva e poeira em condições rurais ao ar livre, evitar danos aos componentes internos, garantir a operação estável do equipamento a longo prazo e não há necessidade de proteção adicional.
Question: A capacidade pode ser personalizada? Pode atender aos requisitos de cenários de pequena escala?
Resposta: Sim, a capacidade varia de 50kva a 1000kva. A personalização é suportada. Com base nos requisitos reais de consumo de electricidade de cenários de pequena escala, tais como zonas rurais e pequenos estaleiros de construção, pode ser seleccionada uma capacidade adequada para uma correspondência precisa, evitando desperdício de capacidade.
