Junrayfornece oGabinete de Compensação de Potência Reativa GGJpara ajudar as instalações industriais a melhorar o fator de potência, reduzir as perdas de energia reativa e otimizar a distribuição de energia de baixa tensão. Projetado para aplicações com cargas elétricas flutuantes, este gabinete ajusta automaticamente a compensação de potência reativa para suportar uma operação mais estável do sistema, melhorar a utilização do transformador e ajudar as empresas a gerenciar as despesas de eletricidade de forma mais eficaz.
Um Gabinete de Compensação de Potência Reativa GGJ é um componente importante dos sistemas de distribuição de energia de baixa tensão, especialmente em fábricas e instalações comerciais com cargas indutivas substanciais. Ao comutar os bancos de capacitores de acordo com as mudanças na demanda elétrica, ele compensa a potência reativa, melhora o fator de potência e reduz a corrente desnecessária nas linhas de distribuição. A seleção da capacidade de compensação, do método de controle e da configuração de proteção harmônica adequados ajuda a garantir uma operação confiável e valor a longo prazo. Este guia explica como funciona o equipamento, suas especificações técnicas, principais vantagens, aplicações típicas e os fatores que os compradores devem considerar antes de comprar.

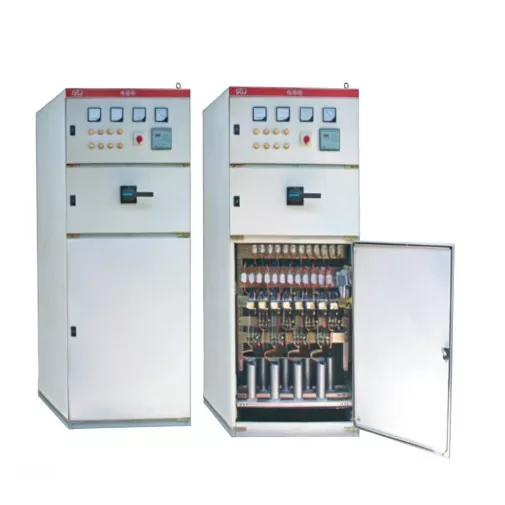

Um Gabinete de Compensação de Potência Reativa GGJ é um conjunto elétrico de baixa tensão projetado para melhorar o fator de potência compensando a potência reativa em uma rede de distribuição elétrica. Normalmente integra bancos de capacitores, componentes de comutação, um controlador de compensação, dispositivos de proteção e um invólucro metálico em um sistema coordenado.
Em instalações industriais, equipamentos elétricos como motores de indução, bombas, compressores e ventiladores requerem energia reativa para estabelecer campos magnéticos. Embora esta energia seja necessária para a operação do equipamento, a corrente reativa excessiva aumenta a corrente que flui através dos cabos e transformadores sem contribuir diretamente para a produção mecânica útil.
O gabinete GGJ resolve esse problema fornecendo energia reativa capacitiva próximo ao sistema de distribuição. Isto reduz a quantidade de energia reativa que deve ser extraída da rede upstream e ajuda a melhorar o fator de potência geral.
O produto Junray foi projetado para sistemas de distribuição de energia de fábrica e outras aplicações onde a compensação automática pode apoiar o gerenciamento de energia e a utilização de equipamentos. Dependendo dos requisitos do projeto, o gabinete pode ser configurado para diferentes capacidades de compensação e condições de instalação.
Para obter detalhes do produto e informações de configuração, visite a página do produto Gabinete de compensação de energia reativa GGJ.
O princípio de funcionamento de um Gabinete de Compensação de Potência Reativa GGJ é baseado na correspondência da demanda de potência reativa de uma carga com uma fonte capacitiva apropriada. Este processo ajuda a reduzir a corrente reativa desnecessária e melhora a relação entre potência ativa e potência aparente.
Um controlador de compensação inteligente monitora os parâmetros elétricos através de sinais de medição de tensão e corrente. Com base no fator de potência medido e nas configurações de controle configuradas, ele determina se estágios de capacitores adicionais devem ser conectados ou desconectados.
Quando uma fábrica dá partida em motores ou equipamentos de produção adicionais, a demanda de energia reativa pode aumentar. O controlador pode alternar em estágios de capacitores adequados para fornecer compensação adicional. Quando o equipamento para e a demanda diminui, o controlador pode desconectar estágios desnecessários para reduzir o risco de sobrecompensação.
O fator de potência indica a eficácia com que um sistema elétrico converte a potência aparente fornecida em potência ativa. Um fator de potência baixo geralmente significa que é necessária mais corrente para fornecer uma determinada quantidade de potência ativa.
Para um sistema monofásico simplificado ou trifásico balanceado sob condições senoidais, a relação pode ser expressa como:
Fator de Potência = Potência Ativa / Potência Aparente
Melhorar o fator de potência pode reduzir as perdas relacionadas à corrente em cabos e transformadores, desde que o sistema seja projetado e operado adequadamente. O benefício real depende do perfil de carga existente, da resistência do condutor, das horas de funcionamento, da tarifa de eletricidade e das configurações de compensação.
Em instalações com cargas não lineares significativas, as medições harmônicas também são importantes. Os bancos de capacitores podem interagir com a impedância do sistema e potencialmente amplificar certos harmônicos. Uma solução adequadamente projetada pode, portanto, exigir reatores em série ou equipamentos separados de mitigação de harmônicas.
Antes de adquirir um Gabinete de Compensação de Potência Reativa GGJ, os compradores devem revisar sua tensão nominal, frequência, capacidade de compensação, estratégia de controle, proteção do gabinete e materiais de construção. Esses parâmetros determinam se o equipamento corresponde ao sistema de distribuição elétrica e ao ambiente operacional.
| Parâmetro | Especificação do produto Junray | Consideração de seleção |
|---|---|---|
| Tensão nominal | CA 380V | Confirme a compatibilidade com a tensão de distribuição do local. |
| Frequência nominal | 50Hz | Combine a frequência da fonte de alimentação local. |
| Capacidade de compensação | 50–500 kvar, personalizável | Calcule a capacidade necessária a partir da demanda de carga medida ou avaliada. |
| Faixa de compensação do fator de potência | 0,8–0,99 | Defina a meta de acordo com os requisitos da concessionária e as condições operacionais. |
| Modo de comutação | Comutação dinâmica inteligente de cruzamento por zero | Avalie flutuações de carga e frequência de comutação. |
| Nível de proteção | IP30 | Verifique se o ambiente de instalação interno é adequado. |
| Material do gabinete | Aço de seção 8MF e placa de aço laminada a frio com pulverização de plástico | Considere a resistência estrutural, a exposição à corrosão e o acesso para manutenção. |
| Método de instalação | Montado no chão | Deixe espaço suficiente para instalação, ventilação e manutenção. |
Nota: As especificações são baseadas nas informações do produto referenciadas. As classificações finais, seleções de componentes e arranjos de proteção devem ser confirmados com Junray em relação aos requisitos do projeto antes do pedido.
O produto suporta diferentes arranjos de compensação de capacitores, incluindo configurações estrela (Y), delta (Δ) e combinadas Y+Δ. As opções de comunicação listadas para o produto incluem interfaces RS-232/RS-485 e módulos opcionais sem fio ou GPRS para comunicação remota, dependendo da configuração selecionada.
Estas opções permitem que os engenheiros considerem o gabinete como parte de um sistema mais amplo de monitoramento de energia e gerenciamento de distribuição, em vez de um componente isolado.
Um gabinete de compensação de potência reativa devidamente selecionado pode proporcionar vários benefícios operacionais e financeiros. Os resultados variam de acordo com as características da carga, o projeto do sistema e as políticas locais de cobrança de eletricidade.
A comutação automática de capacitores ajuda o sistema de distribuição a responder às mudanças na demanda de energia reativa. Melhorar o fator de potência pode ajudar as instalações a atender aos requisitos dos serviços públicos e reduzir os encargos relacionados ao fator de potência, quando aplicável. Os resultados reais devem ser verificados através de medições elétricas após o comissionamento.
A corrente reativa contribui para perdas relacionadas à corrente em condutores e transformadores. Ao reduzir a corrente reativa fornecida pelo equipamento a montante, a compensação pode reduzir estas perdas sob condições operacionais adequadas. O valor da redução de perdas depende da rede elétrica e da localização do equipamento de compensação.
Os transformadores têm limites baseados na potência aparente, e não apenas na potência ativa. Quando a potência reativa ocupa uma porção substancial da capacidade disponível, o transformador pode ter menos capacidade disponível para cargas ativas adicionais. A correção do fator de potência pode liberar alguma capacidade de potência aparente para a demanda de produção, embora a capacidade utilizável real ainda deva ser verificada em relação às classificações do transformador e aos limites térmicos.
A compensação dinâmica pode seguir variações causadas por partidas de motores, mudanças nos cronogramas de produção e diferentes cargas operacionais. A comutação por cruzamento de zero destina-se a reduzir os transientes de comutação sob condições operacionais adequadas. A coordenação correta da proteção e o comissionamento continuam essenciais para um desempenho confiável.
Corrente reativa mais baixa, perdas elétricas reduzidas e fator de potência melhorado podem contribuir para reduzir custos operacionais. Uma avaliação prática do investimento deve comparar os custos de aquisição e instalação do armário com as poupanças esperadas, os requisitos de manutenção, as horas de funcionamento e a estrutura tarifária de electricidade do local.
O Gabinete de Compensação de Potência Reativa GGJ é adequado para sistemas de distribuição de baixa tensão onde cargas indutivas criam uma demanda substancial de energia reativa. As aplicações típicas incluem o seguinte.
Instalações com numerosos inversores de frequência variável, retificadores, máquinas de solda ou outras cargas não lineares devem avaliar a distorção harmônica antes de instalar a compensação de capacitor convencional. Dependendo dos resultados da medição, um gabinete com reatores adequados ou um filtro de potência ativa dedicado pode ser mais apropriado para a aplicação.
Saiba mais sobre soluções complementares de qualidade de energia no site de equipamentos elétricos de baixa tensão da Junray.
Escolher o Gabinete de Compensação de Potência Reativa GGJ certo requer mais do que selecionar uma capacidade com base no tamanho do transformador. Os engenheiros devem avaliar a demanda real de energia reativa, a variação de carga, as condições harmônicas, as restrições de instalação e os requisitos elétricos aplicáveis.
Colete medições de qualidade de energia durante períodos operacionais representativos. Registre potência ativa, potência reativa, fator de potência, tensão, corrente e variação de carga sempre que possível. As medições feitas apenas durante a operação com carga leve podem não refletir a compensação necessária durante os picos de produção.
Um cálculo preliminar comumente usado para a capacidade necessária do capacitor é:
Qc = P × (tan φ₁ - tan φ₂)
Aqui, Qc é a capacidade de compensação necessária em kvar, P é a potência ativa em kW, φ₁ é o ângulo inicial do fator de potência e φ₂ é o ângulo alvo do fator de potência.
Esta fórmula fornece uma estimativa para condições operacionais apropriadas. O projeto final deve levar em conta a variação real da carga, os bancos de capacitores existentes, os harmônicos, as condições de tensão e o risco de sobrecompensação.
Cargas que mudam gradualmente podem ser atendidas por comutação escalonada convencional, enquanto cargas com flutuações rápidas podem exigir uma estratégia de compensação mais rápida. O método de comutação deve ser selecionado de acordo com o perfil de carga e a configuração confirmada pelo fabricante.
Onde houver presença de cargas não lineares, obtenha medições harmônicas ou uma avaliação profissional da qualidade da energia. Confirme se reatores dessintonizados, filtros harmônicos ou outros equipamentos de mitigação são necessários antes de especificar o gabinete.
Antes de emitir um pedido de compra, confirme:
A instalação correta é essencial para a segurança e eficácia de um Gabinete de Compensação de Potência Reativa GGJ. O equipamento deve ser instalado por eletricista qualificado de acordo com os desenhos aprovados, as instruções do fabricante e os regulamentos locais aplicáveis.
Embora a compensação automática reduza a necessidade de comutação manual, ela não elimina a necessidade de inspeção. O pessoal de manutenção deve revisar as temperaturas operacionais, caminhos de ventilação, conexões elétricas, condição dos capacitores, alarmes do controlador e sinais de ruído anormal ou superaquecimento.
A inspeção e manutenção elétrica devem ser realizadas por pessoal qualificado, utilizando procedimentos adequados de isolamento e segurança. Os capacitores podem reter uma carga elétrica depois que a energia é desconectada, portanto, os procedimentos de descarga e verificação do fabricante devem ser seguidos antes do início do trabalho.
Sua principal função é melhorar o fator de potência, fornecendo energia reativa capacitiva a um sistema de distribuição de baixa tensão. Isso pode reduzir a corrente reativa a montante, diminuir as perdas relacionadas à corrente e ajudar as instalações a cumprir os requisitos aplicáveis de fator de potência.
O produto Junray referenciado lista uma capacidade de compensação de 50–500 kvar, com personalização disponível. A classificação apropriada deve ser determinada a partir da demanda de potência reativa medida, do fator de potência alvo, do perfil de carga e das condições harmônicas.
Pode ajudar a reduzir ou evitar penalidades relacionadas ao fator de potência quando o sistema de compensação é dimensionado e operado corretamente. Contudo, os resultados reais da facturação dependem das regras tarifárias do serviço público, dos padrões de procura e de outros encargos aplicáveis. As poupanças devem ser avaliadas utilizando dados específicos do local, em vez de serem assumidas antecipadamente.
A compensação reduz principalmente a corrente reativa e pode diminuir as perdas na distribuição elétrica. Não elimina diretamente a energia ativa exigida pelos equipamentos de produção. Qualquer redução no consumo de energia ativa depende das perdas evitadas e das condições de funcionamento do sistema.
Pode ser adequado, mas instalações com inversores de frequência variável devem avaliar a distorção harmônica e a possível ressonância antes de selecionar a compensação do capacitor. Dependendo dos resultados, podem ser necessários reatores ou equipamentos dedicados de mitigação de harmônicas.
Os compradores devem fornecer o fator de potência existente, a carga ativa, o fator de potência alvo, o cronograma operacional, a tensão nominal e quaisquer medições de qualidade de energia disponíveis. Um engenheiro elétrico ou o fabricante pode então calcular o requisito preliminar de kvar e confirmar uma configuração adequada.
Forneça a capacidade de compensação necessária, tensão e frequência, desenhos do sistema de distribuição, características de carga, informações harmônicas, requisitos de gabinete, componentes preferenciais, necessidades de comunicação e destino. Esses detalhes ajudam o fornecedor a preparar uma configuração que corresponda ao projeto.
Um gabinete de compensação de potência reativa GGJ pode ser um investimento valioso para instalações industriais e comerciais que buscam melhor fator de potência, menor corrente reativa, melhor utilização do transformador e distribuição de baixa tensão mais eficiente. Sua eficácia depende da seleção precisa da capacidade, controle de comutação adequado, avaliação harmônica, instalação adequada e inspeção contínua. Ao avaliar a demanda elétrica real e os requisitos do projeto antes da compra, as empresas podem escolher uma solução de compensação que suporte uma operação confiável e um valor mensurável a longo prazo.
A Junray oferece gabinetes de compensação de energia reativa GGJ para aplicações de distribuição de energia industrial, com capacidade de compensação configurável e opções de controle para atender às diferentes necessidades do projeto. Se você estiver planejando uma nova instalação ou atualizando um sistema elétrico existente,Contate-noshoje para discutir seus requisitos técnicos, solicitar um orçamento personalizado e encontrar uma solução de compensação de potência reativa adequada para suas instalações.
