Junray, um fabricante e fornecedor profissional de equipamentos elétricos de baixa tensão na China, oferece oCaixa de distribuição PZ30para distribuição organizada de energia terminal em edifícios residenciais, comerciais e industriais. Com instalação modular, construção compacta e suporte para componentes de proteção de circuitos, esta solução ajuda empreiteiros elétricos e compradores de projetos a construir sistemas de distribuição práticos e de fácil manutenção.
Um sistema de distribuição elétrica confiável começa com o invólucro correto, dispositivos de proteção apropriados e um layout de circuito bem planejado. Uma caixa de distribuição PZ30 fornece um local centralizado para instalação de componentes elétricos modulares que distribuem energia para circuitos individuais, ao mesmo tempo que oferecem proteção contra sobrecargas, curtos-circuitos, sobretensão e vazamento quando os dispositivos de proteção correspondentes são selecionados e instalados corretamente. Disponível em diferentes capacidades de circuito e configurações de instalação, pode atender propriedades residenciais, escritórios, lojas e ambientes industriais internos adequados. Este guia explica seu princípio de funcionamento, principais recursos, opções de instalação, critérios de seleção e requisitos de manutenção para ajudar os compradores a tomar decisões de aquisição informadas.

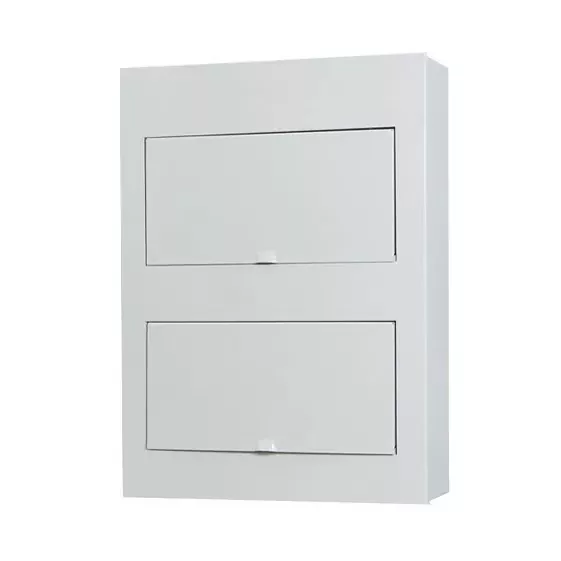

Uma caixa de distribuição PZ30 é um gabinete elétrico de baixa tensão projetado para acomodar dispositivos elétricos modulares e organizar circuitos ramificados dentro do sistema de distribuição de energia de um edifício. Seu arranjo interno normalmente utiliza trilhos de montagem para suportar disjuntores miniatura compatíveis e outros dispositivos de proteção modulares, dependendo da configuração selecionada.
Em vez de permitir que circuitos individuais permaneçam espalhados por uma instalação, o gabinete reúne componentes essenciais de distribuição em um local acessível. Isso torna mais fácil para eletricistas qualificados identificar circuitos, realizar inspeções e realizar manutenção.
Junray descreve sua série PZ30 como uma solução para sistemas de distribuição de terminais de baixa tensão, com aplicações em residências, edifícios de escritórios, lojas e fábricas. O gabinete utiliza chapa de aço laminada a frio e design de trilho modular, combinando um layout interno estruturado com uma forma externa compacta.
Para os compradores do projeto, é importante distinguir o invólucro do sistema de proteção elétrica completo. O gabinete abriga os dispositivos selecionados, mas a proteção geral depende da correta especificação, instalação, coordenação e teste dos componentes elétricos e da fiação.
Uma caixa de distribuição recebe energia elétrica de uma fonte a montante e organiza sua distribuição em circuitos de saída separados. Os dispositivos de proteção instalados dentro do gabinete ajudam a gerenciar falhas elétricas de acordo com suas funções e classificações individuais.
Uma instalação típica segue esta sequência:
O arranjo real depende do sistema de alimentação, das cargas conectadas, dos códigos elétricos aplicáveis e dos requisitos de proteção do projeto. Um eletricista qualificado deve verificar o projeto completo antes da energização.
O arranjo de montagem modular suporta a instalação de componentes elétricos compatíveis em um layout organizado. Ele pode simplificar o posicionamento e a substituição de componentes e, ao mesmo tempo, ajudar os empreiteiros a criar uma montagem de distribuição mais sistemática.
Um gabinete compacto pode ser útil em apartamentos, escritórios, pequenas lojas e outros edifícios onde o espaço nas paredes é limitado. O dimensionamento correto continua sendo essencial: o gabinete deve acomodar os dispositivos necessários, roteamento de condutores, espaço para curvatura e acesso seguro sem superlotação.
Dependendo do modelo selecionado, as caixas de distribuição PZ30 estão disponíveis para instalação saliente ou oculta. Projetos montados em superfície podem ser adequados para projetos de renovação onde o corte em paredes existentes é indesejável. Projetos ocultos podem proporcionar uma aparência mais integrada em novas construções e adaptações internas planejadas.
Junray identifica chapa de aço laminada a frio como material do gabinete. A durabilidade final da montagem depende da espessura do material, tratamento superficial, qualidade de fabricação, condições ambientais e correta instalação. Os compradores devem confirmar a construção e o acabamento exatos do gabinete para a aplicação pretendida.
O gabinete pode acomodar componentes de proteção adequados selecionados para o sistema. Dependendo do design, estes podem incluir:
Estas vantagens fazem de uma caixa de distribuição devidamente especificada uma parte útil de uma instalação elétrica de baixa tensão bem projetada.
A versatilidade de uma caixa de distribuição PZ30 a torna adequada para diversas aplicações de distribuição de terminais internos quando suas classificações e construção atendem aos requisitos do projeto.
Para locais expostos à umidade, substâncias corrosivas, poeira excessiva, impacto ou condições climáticas externas, os compradores devem verificar a proteção necessária do gabinete e a adequação ambiental. Um modelo interno padrão não deve ser automaticamente considerado adequado para condições adversas.
Antes de comprar uma caixa de distribuição PZ30, os compradores devem revisar os parâmetros elétricos nominais, capacidade do circuito, método de montagem, material do gabinete e dispositivos de proteção necessários. A tabela a seguir resume as informações do produto disponíveis na Junray e os principais itens que devem ser confirmados para cada pedido.
| Parâmetro | Informações disponíveis ou orientação de seleção |
|---|---|
| Tipo de produto | Caixa de distribuição de terminais de baixa tensão |
| Aplicativo principal | Distribuição interna residencial, comercial e industrial adequada |
| Material do gabinete | Chapa de aço laminada a frio, conforme descrito por Junray |
| Montagem interna | Design de trilho modular para componentes elétricos compatíveis |
| Método de instalação | Montagem saliente ou oculta, dependendo do modelo |
| Capacidade do circuito | Múltiplas configurações; confirme as formas disponíveis para o modelo necessário |
| Funções de proteção | Depende dos disjuntores selecionados e de outros dispositivos de proteção instalados |
| Tensão e corrente nominais | Confirme a classificação exata do modelo e conclua o projeto de montagem com o fornecedor |
| Classificação de proteção de entrada | Verifique a classificação do modelo específico em relação ao ambiente de instalação |
| Acessórios e personalização | Confirme os componentes incluídos, acabamento, rotulagem e requisitos específicos do projeto |
Importante:Os valores de tensão nominal, corrente, proteção contra ingresso e capacidade do circuito devem ser verificados em relação à especificação exata do produto e aos requisitos locais aplicáveis. Não presuma que todos os modelos da série compartilham classificações idênticas.
Para obter mais informações sobre o produto, visite a página do produto Junray PZ30 Distribution Box ou explore as soluções de caixa de distribuição de baixa tensão da empresa.
Selecionar o gabinete certo exige mais do que combinar o nome de um produto. A caixa deve se adequar ao projeto do circuito, ao ambiente de instalação e às necessidades de manutenção do projeto.
Prepare uma programação do circuito antes de selecionar o gabinete. Conte os circuitos de saída planeados e considere se poderá ser necessária capacidade adicional para futuros equipamentos ou modificações no edifício. Evite escolher um gabinete que deixe espaço insuficiente para a fiação segura e a disposição dos componentes.
Avalie a fase de construção e o espaço disponível nas paredes. A montagem saliente pode simplificar a instalação durante renovações, enquanto a montagem oculta pode ser adequada para novos edifícios com reentrâncias planeadas nas paredes. Confirme as dimensões necessárias e a profundidade de instalação antes de fazer o pedido.
Verifique a tensão de alimentação, a corrente de carga esperada, as condições de curto-circuito, os tamanhos dos condutores e as classificações dos dispositivos de proteção. A proteção do circuito deve ser coordenada com a fiação e o equipamento conectado, em vez de ser selecionada apenas de acordo com a capacidade física do gabinete.
Identifique se a área de instalação está seca, úmida, empoeirada, corrosiva ou exposta a danos mecânicos. Confirme se a classificação de proteção, os materiais e o acabamento do gabinete são apropriados para o local real.
Antes de fazer um pedido, solicite os desenhos, dimensões, especificações técnicas, listas de componentes, documentação de conformidade aplicável e informações de inspeção relevantes. Para projetos com certificação local ou requisitos de licitação, confirme a conformidade antes da aquisição.
Uma lista de verificação prática de compras inclui:
A instalação correta é essencial para o desempenho de qualquer conjunto de distribuição elétrica. O trabalho deve ser realizado por pessoal qualificado de acordo com os códigos elétricos aplicáveis, as instruções do fabricante e os procedimentos de segurança do local.
Estabeleça um cronograma de inspeção com base nas condições de instalação, instruções do equipamento e regulamentos aplicáveis. Pessoal qualificado deve verificar danos visíveis, sinais de superaquecimento, conexões soltas, corrosão, contaminação e alterações nas cargas conectadas. Os dispositivos de proteção devem ser testados de acordo com as instruções dos fabricantes e os requisitos de segurança relevantes.
Antes de abrir ou fazer manutenção no gabinete, isole a alimentação, aplique procedimentos de bloqueio apropriados e verifique a ausência de tensão. Nunca remova tampas ou trabalhe em equipamentos energizados, a menos que a tarefa seja especificamente autorizada e controlada de acordo com procedimentos de segurança elétrica apropriados.
Seu principal objetivo é organizar a distribuição de energia terminal de baixa tensão, abrigando componentes elétricos modulares que atendem e protegem circuitos ramificados individuais. As funções específicas de proteção dependem dos dispositivos instalados dentro do gabinete.
Sim. Ele pode ser adequado para aplicações residenciais, como iluminação e circuitos de tomadas, quando o modelo selecionado, as classificações elétricas, os dispositivos de proteção e o método de instalação atendem aos requisitos locais.
Um modelo montado na superfície é fixado na parede, tornando-o útil para muitos projetos de renovação. Um modelo de montagem oculta é instalado dentro de um recesso de parede adequado para uma aparência mais integrada. A escolha depende da estrutura do edifício, do espaço de instalação e da concepção do projeto.
A capacidade do circuito varia de acordo com o modelo e a configuração. Os compradores devem confirmar o número de vias disponíveis com a Junray e garantir que o gabinete selecionado tenha espaço suficiente para os dispositivos, condutores necessários e qualquer expansão planejada.
O gabinete fornece um local para instalação de dispositivos de proteção; ele não fornece independentemente todas as funções de proteção. Disjuntores apropriados e outros dispositivos necessários devem ser selecionados, instalados e coordenados corretamente para o sistema elétrico.
Confirme a capacidade do circuito, as dimensões, o método de montagem, os parâmetros elétricos nominais, a classificação de proteção do gabinete, o material e o acabamento, os componentes incluídos, a documentação aplicável e os requisitos de entrega. Fornecer um cronograma de circuito e detalhes do ambiente do projeto pode ajudar o fornecedor a recomendar uma configuração adequada.
Uma caixa de distribuição PZ30 bem selecionada ajuda a criar um sistema de distribuição de baixa tensão organizado, acessível e de fácil manutenção. Seu valor prático depende da adequação da configuração do gabinete à programação do circuito, da escolha de dispositivos de proteção adequados e da garantia de instalação profissional e inspeção regular. Para empreendimentos residenciais, adaptações comerciais e projetos industriais internos adequados, a confirmação dos detalhes técnicos antes da compra pode reduzir as dificuldades de instalação e melhorar a capacidade de manutenção a longo prazo.
A Junray fornece equipamentos de distribuição elétrica de baixa tensão para uma variedade de aplicações de distribuição de terminais. Se você estiver adquirindo uma caixa de distribuição PZ30 para um projeto futuro,Contate-nospara discutir a capacidade necessária do circuito, configuração de montagem, especificações técnicas e cronograma de aquisição. Compartilhe os requisitos do seu projeto para obter informações sobre o produto e um orçamento adaptado à sua aplicação.
