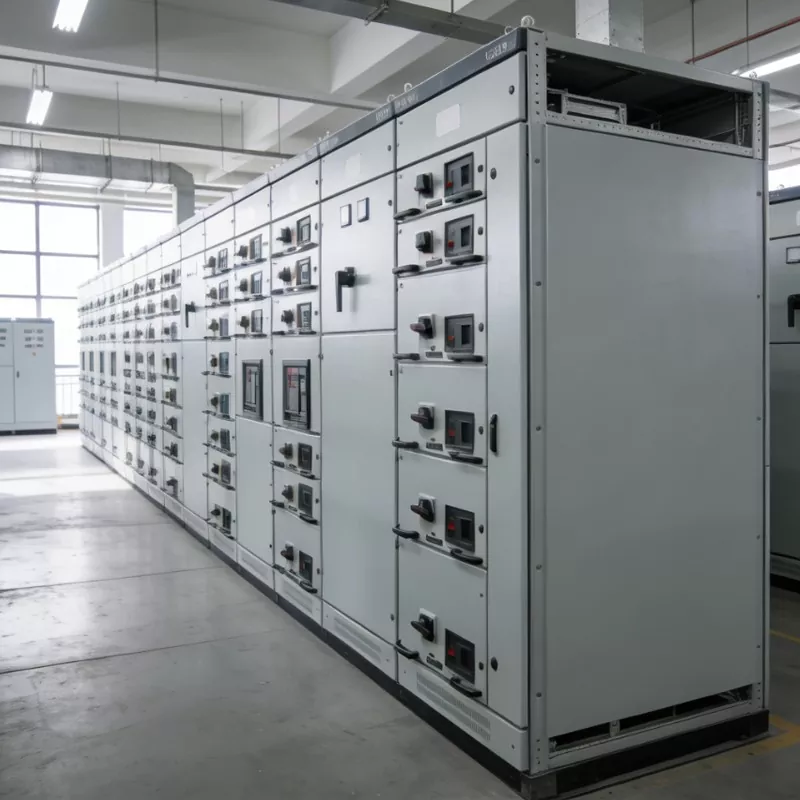

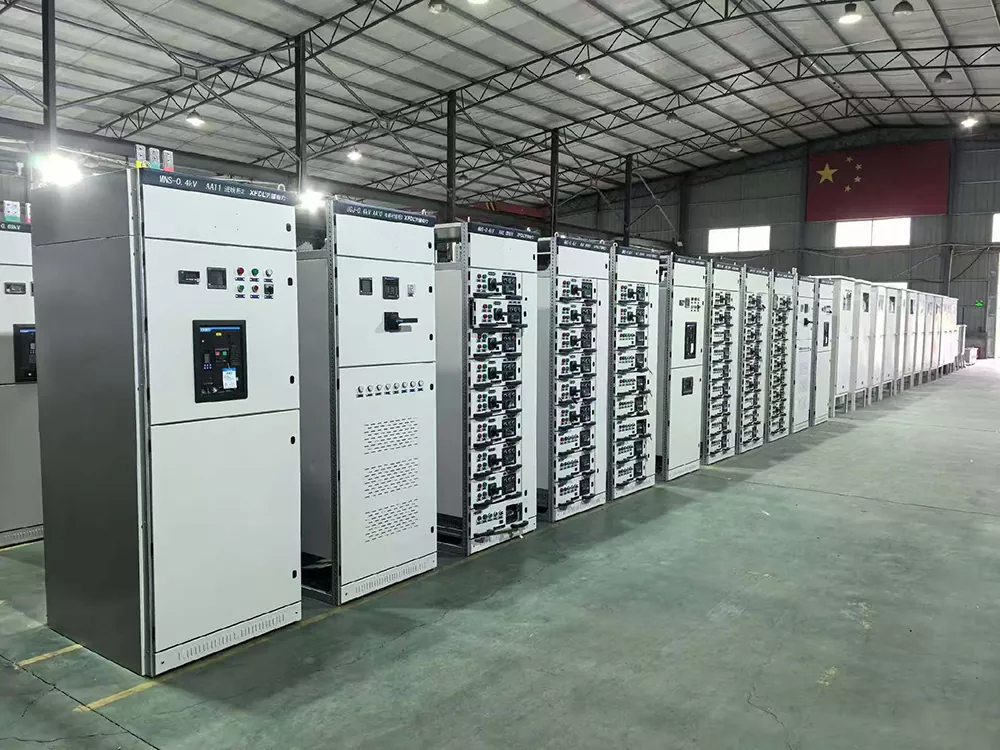

Armário de distribuição extraível MNS

O gabinete de distribuição extraível MNS é um painel de distribuição extraível de baixa tensão de alta qualidade que foi amplamente aprimorado e desenvolvido com base em excelentes gabinetes de distribuição de baixa tensão domésticos. É também o atual equipamento de distribuição completo de baixa tensão de alto nível na China. Comparado com armários de distribuição extraíveis comuns, este produto adota unidades de gaveta modulares em miniatura de 1/4, que têm um volume menor do que as gavetas GCS e podem acomodar mais unidades. O nível de proteção atinge IP54. Seu posicionamento principal é atender aos requisitos extremamente elevados de confiabilidade e segurança da distribuição de energia em cenários de alta tecnologia. Mesmo em cenários como centrais nucleares e fábricas de semicondutores onde não são permitidas falhas, também pode funcionar perfeitamente. É um equipamento necessário para cenários de distribuição de energia de alto nível e é adequado para vários cenários industriais e civis com requisitos rigorosos de segurança e estabilidade de distribuição de energia.

Especificações Técnicas

Quais são as vantagens do produto?

Design de micro gavetas, mais circuitos e mais economia de espaço: O armário de distribuição extraível MNS usa unidades modulares de micro gavetas de 1/4. Um único gabinete pode acomodar até 36 pequenos circuitos independentes, o que é o dobro do número de circuitos comparado aos gabinetes GCS comuns. Sem expandir a área da sala de distribuição, ele pode atender aos requisitos de distribuição de ponta para múltiplos circuitos e cargas baixas, economizando significativamente espaço e reduzindo o custo do local.

Proteção ultra-alta IP54, adequada para ambientes complexos: O nível de proteção atinge IP54, excedendo em muito o nível IP30 de gabinetes de distribuição extraíveis comuns. A estrutura totalmente selada combinada com um design de vedação preciso pode efetivamente impedir a invasão de poeira e umidade. Mesmo em um ambiente complexo com alta umidade e poeira, ele pode garantir a operação estável dos componentes internos e evitar falhas de equipamentos causadas por fatores ambientais.

Design de intertravamento duplo, segurança máxima e anti-operação incorreta: Equipado com intertravamento mecânico + proteção dupla de intertravamento elétrico, pode evitar completamente operações incorretas, como puxar a gaveta enquanto carrega uma carga ou tocar acidentalmente em peças energizadas. Não só garante a segurança pessoal dos operadores, mas também evita cortes de energia e falhas de equipamentos causadas por operações incorretas. Ele constrói uma linha abrangente de defesa de segurança de distribuição e está em conformidade com os padrões de segurança de cenários de alto padrão.

Manutenção de desligamento sem queda de energia: Cada unidade de gaveta é projetada de forma independente. Quando um determinado circuito falha, apenas a gaveta correspondente precisa ser retirada para manutenção, e os demais circuitos não serão afetados. Não há necessidade de parar todo o sistema de distribuição, adaptando-se perfeitamente aos cenários de alta tecnologia que não toleram nenhuma queda de energia por um segundo, garantindo produção e operação contínuas e estáveis, e reduzindo perdas por tempo de inatividade.

Artesanato e detalhes avançados, operação estável com grande corrente: Barramentos de cobre grossos de grande porte integrados, com alta capacidade de corrente e proteção de isolamento adequada, podem se adaptar a grandes operações de corrente variando de 630A a 6300A. O aumento da temperatura é baixo e a estabilidade é forte. Combinado com detalhes como proteção de vedação total e intertravamento duplo, garante a operação estável do equipamento a longo prazo sem manutenção frequente.

Quais são os cenários de aplicação?

Com sua confiabilidade, segurança e adaptabilidade extremamente altas, o Gabinete de Distribuição Extraível MNS é amplamente utilizado em vários cenários de alta tecnologia que possuem requisitos rígidos para distribuição de energia e não podem tolerar quaisquer falhas. Tornou-se o equipamento padrão para distribuição de energia central em vários setores. Nos cenários de apoio à energia nuclear, está adaptado à distribuição de energia de baixa tensão das centrais nucleares, cumprindo os requisitos de fiabilidade ultraelevada e garantindo o funcionamento estável do sistema de energia nuclear; nos cenários de data center de alto nível, é adaptado a data centers IDC de grande porte, permitindo manutenção ininterrupta sem cortes de energia e evitando grandes perdas causadas por cortes de energia; nos cenários hospitalares, está adaptado à distribuição central de energia das salas cirúrgicas e UTIs dos hospitais terciários, garantindo o funcionamento contínuo dos equipamentos médicos e salvaguardando a segurança da vida dos pacientes; nos cenários de fábrica de semicondutores, está adaptado à distribuição de energia das fábricas de semicondutores e chips, atendendo aos altíssimos requisitos de confiabilidade e estabilidade, evitando interrupções de produção causadas por falhas; nos cenários de trânsito ferroviário, é adaptado à distribuição central de energia de baixa tensão dos metrôs e ferrovias de alta velocidade, alcançando zero cortes de energia e garantindo um transporte tranquilo.

Por que nos escolher?

Junray Electrical, como fabricante, fornecedor e fábrica profissional na China, conduziu pesquisas aprofundadas sobre o desenvolvimento e produção de gabinetes de distribuição extraíveis MNS. Ele segue rigorosamente os padrões da indústria e cada dispositivo passa por testes rigorosos, garantindo a qualidade e permitindo uma aceitação tranquila em vários cenários de alta tecnologia. Este produto é uma versão atualizada baseada em gabinetes de distribuição comuns, integrando vantagens essenciais, como microgavetas modulares de 1/4 e proteção IP54, abordando efetivamente os pontos problemáticos de distribuição em cenários de alta tecnologia. É mais adaptável e durável do que produtos similares. Fornecemos orientação abrangente de seleção pré-venda e serviços de manutenção pós-venda. Podemos personalizar a quantidade de blocos de gavetas de acordo com a necessidade do cliente, atendendo às necessidades personalizadas dos diferentes cenários.

Visão geral do projeto

Este projeto envolve a atualização do sistema de distribuição de energia para uma oficina de produção inteligente dedicada a novas baterias de energia – uma instalação classificada como um local de fabricação de alta precisão com requisitos de carga de “Classe I”. A oficina abriga uma vasta gama de equipamentos de alta precisão – incluindo sistemas para soldagem robótica, revestimento, enrolamento, formação e inspeção – caracterizados por alta densidade de carga, ciclos frequentes de partida-parada e interferência eletromagnética (EMI) significativa. Consequentemente, a instalação exige continuidade excepcional de fornecimento de energia e alta qualidade de energia.

Os gabinetes originais GGD de tipo fixo sofriam de capacidade limitada de circuito, grande área ocupada, falta de proteção de isolamento e baixa imunidade a interferências. Esses problemas frequentemente levavam a falhas de curto-circuito em cascata, extensas interrupções de energia durante a manutenção e desligamentos de equipamentos causados ​​por EMI. A atualização envolveu a substituição de todo o CCM (Centro de Controle de Motores), do alimentador de energia e dos sistemas de distribuição de automação de processos da instalação por um conjunto de manobra modular extraível de baixa tensão MNS, alcançando assim uma distribuição de energia inteligente, de alta densidade e altamente segura.

Problemas antes da atualização

Baixa utilização do espaço: As estruturas tradicionais dos gabinetes eram volumosas e ofereciam capacidade de circuito limitada, não deixando espaço para expansão para novos equipamentos de oficina.

Alto risco de propagação de falhas: A falta de isolamento modular rigoroso significava que um curto-circuito ou arco em um único circuito poderia se espalhar facilmente, causando uma queda total de energia em toda a seção.

Baixa imunidade a interferências: Equipamentos de controle industrial de precisão eram suscetíveis a harmônicos e EMI, resultando em desvios frequentes de dados e desligamentos de sistemas robóticos ou alertas de erros.

Manutenção ineficiente: Falhas em gabinetes fixos exigiram o desligamento de toda a linha e a abertura do gabinete para reparos, impactando gravemente o rendimento da linha de produção.

Classificação de proteção inadequada: Dados os altos níveis de poeira e o layout denso do equipamento na oficina, os gabinetes padrão eram propensos ao acúmulo de poeira, formação de arco/formação de arco e superaquecimento nos pontos de conexão.

Plano de Configuração de Equipamentos

Para atender aos requisitos de cargas de alta densidade, alta imunidade EMC e manutenção rápida inerente à fabricação de precisão, a sala de distribuição de baixa tensão foi padronizada com a nova geração de painéis extraíveis modulares MNS. Essas unidades servem como o tipo de gabinete central para controle de motor CCM de oficina, alimentação de energia de equipamentos de automação, distribuição downstream de UPS e controle centralizado de sistemas de iluminação e energia geral. Especificações do equipamento principal

Tipo de gabinete: Painel de distribuição modular extraível de baixa tensão MNS (estrutura modular de padrão internacional)

Tensão nominal: 400V; Tensão nominal de isolamento: 690V

Características estruturais: Unidades modulares, layout de alta densidade e separação estrita de zonas funcionais

Posições da gaveta: Quatro posições – Conectada, Teste, Isolada e Retirada – apresentando intertravamento mecânico e elétrico duplo

Imunidade a interferências: EMC Classe A (grau industrial); protege eficazmente contra harmônicos de alta frequência e interferência de radiação eletromagnética

Classificação de proteção: IP40; à prova de poeira e resistente a objetos estranhos; adequado para ambientes de oficina limpos e de precisão

Principais vantagens: Aumenta a densidade do circuito em 30% em comparação com gabinetes padrão do mesmo tamanho; suporta troca a quente para substituição rápida da unidade

Destaques de instalação e aplicação

Design modular de ultra-alta densidade: utiliza unidades modulares padrão para maximizar a implantação de circuitos em espaços limitados de salas de distribuição de energia, resolvendo perfeitamente desafios relacionados à alta densidade de equipamentos, numerosos circuitos e restrições espaciais.

Imunidade EMI de nível industrial: A estrutura de blindagem metálica combinada com o isolamento da unidade independente resiste efetivamente à interferência de alta frequência de robôs e unidades de frequência variável, garantindo a operação estável de equipamentos de precisão.

Intertravamento à prova de falhas: As gavetas não podem ser retiradas sem primeiro abrir o circuito e não podem ser fechadas a menos que estejam totalmente encaixadas; elimina completamente acidentes causados ​​por inserção/retirada em carga ou erros operacionais.

Propagação zero de falta: Cada gaveta possui um compartimento de isolamento independente, contendo falhas de circuito único dentro da unidade e evitando impacto no barramento ou em outros equipamentos.

Expansão de capacidade altamente flexível: Módulos padronizados permitem a substituição direta de unidades de gavetas durante futuras atualizações de processos ou adições de equipamentos, eliminando a necessidade de modificações no gabinete ou extensos trabalhos de construção.

Resultados operacionais pós-retrofit

Estabilidade de energia significativamente melhorada: o design resistente a EMC elimina o tempo de inatividade causado por interferência eletromagnética que afeta equipamentos de precisão, levando a um aumento acentuado na eficiência geral da linha de produção.

Risco de falha controlável: O isolamento independente da unidade confina falhas de curto-circuito e sobrecarga à gaveta específica, evitando cortes de energia em grande escala.

Reparo rápido de emergência: Gavetas defeituosas podem ser trocadas diretamente; o tempo de reparo é reduzido de horas para menos de 5 minutos, reduzindo drasticamente as perdas decorrentes do tempo de inatividade da produção.

Utilização maximizada do espaço: O aumento da densidade do circuito dentro do mesmo espaço do gabinete elimina a necessidade de salas de distribuição de energia adicionais, economizando custos de engenharia civil. Sem geração de calor durante operação de longo prazo: O design modular plug-in garante desempenho de contato estável, eliminando riscos associados a conexões soltas ou aquecimento induzido por oxidação e mantendo temperaturas normais de operação.

Resumo do caso

O quadro tipo gaveta MNS é um gabinete de alta qualidade e baixa tensão caracterizado por sua modularidade, alta densidade, resistência superior a interferências e alta classificação de segurança. Comparado aos modelos GCK e GGD, é mais adequado para aplicações de alto padrão, como fabricação de precisão, novas energias, transporte ferroviário, data centers e instalações industriais de alto padrão. Graças à sua estrutura modular compacta, resistência à interferência EMC de nível industrial, isolamento e proteção rigorosos e facilidade de manutenção rápida, tornou-se a escolha preferida para sistemas de distribuição de energia CCM em fábricas inteligentes modernas.

Perguntas frequentes

P: A manutenção sem desligamento pode ser alcançada?

R: Sim, cada unidade de gaveta é projetada de forma independente. Quando um determinado circuito falha, apenas a gaveta correspondente precisa ser retirada para manutenção, enquanto os demais circuitos continuam funcionando normalmente. Não há necessidade de parar todo o sistema de distribuição de energia, alcançando realmente tempo zero de falta de energia. É adequado para cenários onde a energia não pode ser interrompida nem por um segundo.

P: O número de unidades de gaveta pode ser personalizado?

R: Sim, as gavetas deste produto têm tamanho de 1/4 módulo. O gabinete único padrão pode ter no máximo 36 unidades. O número de unidades pode ser customizado de acordo com os requisitos do circuito do cliente, combinando com precisão as necessidades de distribuição de energia de diferentes cenários e adaptando-se a cenários de alta tecnologia com múltiplos circuitos e pequenas cargas.

P: O Gabinete de Distribuição Extraível MNS pode ser usado em cenários de alta corrente?

R: Sim, a faixa de corrente nominal é de 630A a 6300A. É equipado com barramentos de cobre espessados ​​de grande porte, que possuem grande capacidade de transporte de corrente, baixo aumento de temperatura, proteção completa de isolamento e podem se adaptar de forma estável a vários cenários de distribuição de energia de alta corrente e alta qualidade, garantindo a operação estável a longo prazo do equipamento.
