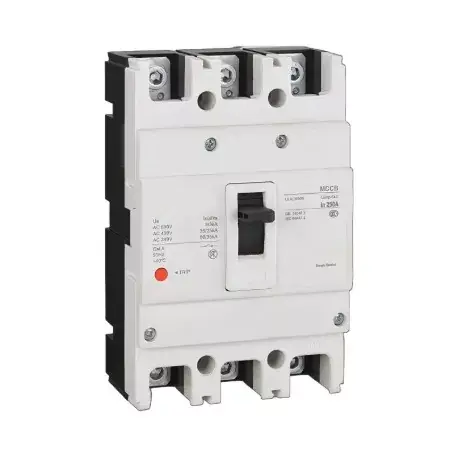

Disjuntor em caixa moldada

Em cenários como linhas de energia de fábricas e edifícios de distribuição de energia de baixa tensão, os pequenos disjuntores comuns têm deficiências óbvias: sua capacidade de interrupção é fraca, incapaz de cortar grandes correntes de curto-circuito, o que pode facilmente levar à expansão de falhas; sua capacidade é pequena, incapaz de atender aos requisitos de carga de grandes linhas de baixa tensão e incapaz de proteger efetivamente a segurança de linhas e equipamentos. Quando as linhas sofrem sobrecarga ou curto-circuito, é altamente provável que causem queimaduras na linha, danos ao equipamento e até mesmo riscos de segurança. O disjuntor em caixa moldada é especialmente desenvolvido para proteção de linhas grandes de baixa tensão, compensando de forma abrangente as deficiências de pequenos disjuntores e construindo uma linha de defesa de segurança para distribuição de energia de baixa tensão.

Quais são as principais vantagens do disjuntor em caixa moldada?

Este produto concentra-se nos principais requisitos de proteção de linhas de baixa tensão e cria uma vantagem diferenciada. Cada vantagem é projetada especificamente para abordar pontos problemáticos de uso prático, equilibrando desempenho de proteção e facilidade de uso. É adequado para vários cenários de distribuição de baixa tensão.

Proteção dupla contra sobrecarga e curto-circuito, construindo uma linha de defesa segura para equipamentos: Possui funções precisas de sobrecarga e detecção de curto-circuito. Quando há uma sobrecarga ou falha de curto-circuito na linha de baixa tensão, ele pode desconectar o circuito de forma automática e rápida, evitando efetivamente o desgaste da linha e danos ao equipamento, evitando a expansão da falha e fornecendo proteção abrangente para a segurança de linhas de baixa tensão e equipamentos elétricos. É adequado para linhas de energia de fábrica, motores e outros cenários com altos requisitos de proteção.

Alta capacidade de interrupção, desconexão de falhas mais confiável: A capacidade de interrupção pode atingir 25KA a 50KA, excedendo em muito a dos pequenos disjuntores comuns. Pode desconectar facilmente grandes correntes de curto-circuito. Mesmo no caso de uma falha grave de curto-circuito, ele pode interromper rapidamente o circuito, evitando a propagação do arco e a expansão da falha, garantindo a segurança geral do sistema de distribuição de baixa tensão e adequado para vários cenários de grandes linhas de baixa tensão.

Tamanho pequeno, economia de espaço, adequado para vários gabinetes de distribuição: Apesar de sua grande capacidade e forte desempenho de proteção, o design geral é compacto, com pequeno volume e espaço mínimo. Não requer ocupação excessiva de espaço e pode se adaptar perfeitamente a diversos cenários de instalação, como caixas de distribuição e gabinetes de controle. Não há necessidade de expandir o tamanho do gabinete, economizando espaço e custos de instalação.

Instalação padronizada, implantação rápida, economia de tempo: Adotando um projeto de instalação em trilho padronizado, ele pode ser instalado diretamente em trilhos padronizados. O processo de instalação é simples e conveniente, sem operações complexas, e pode concluir a instalação e implantação rapidamente, economizando significativamente tempo de instalação e custos de mão de obra e melhorando a eficiência de construção do sistema de distribuição de baixa tensão.

Especificações Técnicas

Projeto detalhado

Cada aspecto do design da Junray Electrical é adaptado para atender às necessidades reais de proteção de circuitos de baixa tensão, equilibrando confiabilidade e praticidade para garantir a operação estável do equipamento a longo prazo. O disjuntor em caixa moldada apresenta funções de proteção contra sobrecarga e curto-circuito de alto desempenho, com resposta rápida e proteção precisa, tornando-o mais confiável que os disjuntores em caixa plástica comuns; possui design de alta capacidade de interrupção, com capacidade de interrupção superior à das caixas plásticas comuns, capaz de lidar com grandes correntes de curto-circuito com facilidade.

É equipado com um sistema dedicado de extinção de arco, que pode extinguir rapidamente os arcos e evitar a descarga do arco, aumentando ainda mais a segurança operacional; utiliza um mecanismo operacional confiável, com ações de abertura e fechamento precisas e confiáveis, e uma taxa de falhas muito baixa, garantindo uma operação estável a longo prazo; seu projeto de instalação padronizado permite fácil instalação em caixas de distribuição e gabinetes de controle, tornando a instalação e posterior manutenção mais convenientes.

Cenários aplicáveis

Com desempenho de proteção confiável, tamanho compacto e instalação conveniente, o disjuntor em caixa moldada é amplamente aplicável a vários cenários de distribuição de energia de baixa tensão, tornando-se o componente principal para proteção de linha de baixa tensão. Em cenários de distribuição de energia de baixa tensão de fábrica, é adequado para linhas de baixa tensão e linhas de energia de fábrica, salvaguardando a segurança da eletricidade de produção de fábrica; na construção de cenários de distribuição de energia de baixa tensão, é adequado para a construção de linhas de baixa tensão, garantindo a segurança do uso da eletricidade durante a construção e posterior utilização em edifícios; em cenários de proteção de motores, é adequado para proteção contra sobrecarga e curto-circuito de diversos motores, evitando danos ao motor; em cenários comunitários de distribuição de energia de baixa tensão, é adequado para linhas comunitárias de baixa tensão, garantindo a segurança do uso da eletricidade no dia a dia dos residentes.

Sugestões de manutenção

Para garantir a operação estável a longo prazo do disjuntor em caixa moldada e utilizar plenamente sua função de proteção, ao mesmo tempo que reduz os custos de operação e manutenção, com base nos cenários reais de uso da distribuição de energia de baixa tensão, são fornecidas as seguintes sugestões de manutenção.

1. Limpeza e inspeção regulares: Limpe a superfície e o interior do disjuntor trimestralmente, remova a poeira e detritos para evitar que o acúmulo de poeira afete a dissipação de calor e o desempenho operacional; inspecione a aparência do disjuntor e verifique se a caixa está danificada ou solta. Se houver algum dano, substitua-o imediatamente para evitar a deterioração do desempenho do isolamento.

2. Inspeção do mecanismo operacional: Verifique o mecanismo operacional uma vez a cada seis meses. Abra e feche manualmente o disjuntor para verificar se a operação é flexível e confiável e se há algum emperramento ou ruído anormal. Se ocorrer alguma anormalidade, solucione imediatamente a falha para garantir que o circuito possa ser rapidamente desconectado em caso de falha, garantindo assim a operação normal da função de proteção.

3. Teste de desempenho de proteção: Realize um teste de desempenho de proteção contra sobrecarga e curto-circuito do disjuntor uma vez por ano. Verifique se os parâmetros de proteção atendem aos padrões para garantir uma proteção precisa e evitar falhas de proteção devido a desvios de parâmetros, o que poderia resultar na falha no corte do circuito defeituoso em tempo hábil.

4. Manutenção do sistema de extinção de arco: Inspecione o sistema de extinção de arco anualmente. Verifique se a câmara de extinção de arco está danificada ou acumula poeira. Se houver pó acumulado, limpe-o imediatamente. Se a câmara de extinção de arco estiver danificada, substitua-a imediatamente para evitar a geração de arco e garantir uma desconexão segura.

Compra Imediata

Para vários cenários de distribuição de energia de baixa tensão, como fábricas, edifícios e áreas residenciais, o disjuntor em caixa moldada é a melhor escolha para substituir pequenos disjuntores e garantir a segurança das linhas. Este produto é fornecido diretamente pela Junray Electrical, apresentando proteção confiável, forte capacidade de interrupção, tamanho pequeno, fácil instalação e suporte de personalização. Ele aborda perfeitamente o problema da proteção insuficiente fornecida por pequenos disjuntores. Contate-nos imediatamente para proteger este equipamento principal para proteção de linha de baixa tensão, construir uma sólida linha de defesa de segurança para o sistema de distribuição de baixa tensão, evitar danos ao equipamento e riscos à segurança e ajudar vários projetos a prosseguirem com segurança e eficiência!

Visão geral do projeto de retrofit

I. Perfil do Projeto

Este projeto envolve a atualização do sistema de distribuição de energia para uma oficina de usinagem de precisão. A instalação abriga diversas máquinas-ferramenta CNC de alta potência, compressores de ar, equipamentos hidráulicos e unidades de acionamento de frequência variável, constituindo cargas industriais caracterizadas por operação pesada, surtos de alto impacto e ciclos frequentes de partida-parada. Os circuitos de saída de baixa tensão originais utilizavam disjuntores em miniatura (MCBs) padrão. Devido à sua baixa capacidade de interrupção, capacidade limitada de suportar corrente e falta de proteção seletiva, problemas como disparos indesejados, disparos não seletivos (disparos de disjuntores a montante) e propagação de faltas ocorriam com frequência, interrompendo gravemente a produção contínua.

Para melhorar a capacidade de resistência a curto-circuitos do sistema de distribuição de energia, implementar proteção seletiva hierárquica, eliminar cortes de energia não seletivos e garantir a segurança do equipamento, todos os principais circuitos de energia e circuitos de equipamentos de alta potência na oficina foram adaptados com disjuntores em caixa moldada (MCCBs). Eles servem como chaves de proteção centrais para equipamentos terminais de alta potência, aperfeiçoando assim o sistema hierárquico de proteção de distribuição de baixa tensão da planta.

II. Problemas pré-retrofit

Capacidade de interrupção insuficiente e risco de queima: Os MCBs padrão têm baixa capacidade de interrupção de curto-circuito, representando um alto risco de explosão da chave e ablação de contato durante eventos repentinos de curto-circuito.

Disparos indesejados frequentes: Altas correntes de partida durante a partida do motor excedem a tolerância dos MCBs para correntes de surto instantâneas, levando a disparos indesejados frequentes e interrupções na produção.

Falta de seletividade e disparo não seletivo grave: Faltas no nível do terminal acionam diretamente o disjuntor principal a montante, causando cortes de energia em toda a zona e expandindo desnecessariamente o escopo da falta.

Capacidade inadequada de transporte de corrente e superaquecimento grave: Equipamentos de alta potência operam em plena carga por longos períodos, causando superaquecimento dos MCBs devido à sobrecarga prolongada e criando risco de incêndio.

Falta de monitoramento inteligente e O&M difícil: os switches legados carecem de feedback de falhas e recursos de alerta atuais, tornando impossível prever a sobrecarga do equipamento ou riscos relacionados ao envelhecimento.

III. Plano de Configuração de Equipamentos

Com base na capacidade dos equipamentos pesados ​​da oficina e nos requisitos de proteção hierárquica da distribuição de baixa tensão, foram adotados MCCBs inteligentes para todos os circuitos de alta potência e ramais de distribuição superiores a 75 kW. Esses disjuntores fornecem proteção em três estágios – retardo de longo prazo (sobrecarga), retardo de curto prazo (curto-circuito) e disparo instantâneo – estabelecendo um sistema de coordenação seletiva entre dispositivos de proteção a montante e a jusante. Principais especificações do equipamento

Nome do dispositivo: MCCB (Disjuntor em Caixa Moldada) – Tipo Inteligente

Tensão nominal: sistema de distribuição de energia trifásico de baixa tensão de 400V

Corrente nominal: Configuração graduada de 100A a 400A, adequada para circuitos de diversas classificações de potência

Capacidade de interrupção de curto-circuito: 25kA–50kA; alta capacidade de resistência a curto-circuitos, adequada para condições industriais de surto de curto-circuito

Características de proteção: Proteção de três estágios (sobrecarga de longo atraso, curto-circuito de curto atraso e proteção instantânea)

Configuração Funcional: Contatos auxiliares opcionais, disparo shunt, comunicação remota, monitoramento de corrente/temperatura e alarmes de falha

Vantagens estruturais: Carcaça retardadora de chamas, contatos resistentes a altas temperaturas, forte capacidade de extinção de arco e resistência a vibrações e impactos

Lógica de Proteção: Alcança coordenação seletiva entre dispositivos upstream e downstream; faltas na extremidade da carga não acionam disjuntores a montante nem expandem o escopo das interrupções de energia

4. Destaques da aplicação de retrofit

Alta capacidade de interrupção, evitando desgaste: A capacidade de interrupção do MCCB excede em muito a dos disjuntores miniatura padrão (MCBs); ele elimina instantaneamente falhas de curto-circuito, eliminando ablação de contato e acidentes com explosão de interruptores.

Proteção Seletiva, Prevenindo a Propagação de Faltas: Através de configurações de curto atraso, combina perfeitamente com a lógica de operação dos disjuntores a montante e a jusante; falhas no final da carga disparam apenas o circuito específico, sem afetar o circuito principal ou outros equipamentos.

Suporta correntes de surto, sem disparos incômodos: Insensível às correntes de partida do motor, resolvendo o problema de disparos incômodos durante a inicialização do equipamento.

Estável sob cargas pesadas, aumento mínimo de temperatura: apresenta caminhos condutores de alta capacidade e contatos premium; opera em plena carga por longos períodos sem superaquecimento ou degradação, adequado para produção industrial contínua 24 horas por dia.

Gerenciamento inteligente de O&M: modelos inteligentes podem transmitir sinais de corrente, temperatura e falhas, permitindo monitoramento remoto e aviso prévio de falhas, melhorando assim o nível de gerenciamento inteligente de distribuição de energia.

V. Resultados Operacionais Após Retrofit

Resolve completamente os incômodos disparos upstream: A lógica de proteção graduada e precisa garante zero interrupções de energia em grande escala ao longo do ano; as falhas são isoladas no ponto específico de origem, garantindo a continuidade da produção.

Nenhum disparo incômodo durante a partida do equipamento: Suporta perfeitamente as correntes de partida do motor; o equipamento inicia e para suavemente, sem desligamentos inexplicáveis. Eliminação de riscos de segurança elétrica: O isolamento rápido e preciso de falhas de curto-circuito e sobrecarga elimina riscos como superaquecimento, incêndio e erosão de contato, melhorando significativamente a segurança elétrica da oficina.

Melhoria substancial na eficiência de O&M: as falhas podem ser localizadas com precisão e monitoradas remotamente, eliminando a necessidade de solução de problemas circuito por circuito e reduzindo o tempo de manutenção em mais de 80%.

Estabilidade aprimorada do sistema de distribuição de energia: Um sistema abrangente de proteção de baixa tensão está em total conformidade com as especificações de projeto e padrões de aceitação para distribuição de energia industrial pesada.

VI. Resumo do caso

MCCBs (disjuntores em caixa moldada) servem como dispositivos de proteção críticos para circuitos industriais pesados, filiais de distribuição de energia de fábrica, equipamentos de alta potência e linhas principais de distribuição de energia comercial. Comparados aos disjuntores miniatura (MCBs) padrão, eles oferecem capacidade de interrupção superior, maior capacidade de transporte de corrente, configurações de proteção ajustáveis, suporte de coordenação seletiva e resistência a choques e altas temperaturas. Eles são componentes essenciais para prevenir problemas como disparo não seletivo (disparo de disjuntores a montante), propagação de faltas e queima de equipamentos, e são amplamente utilizados em painéis de alta/baixa tensão, gabinetes de distribuição de energia, CCMs e gabinetes de distribuição externa.
