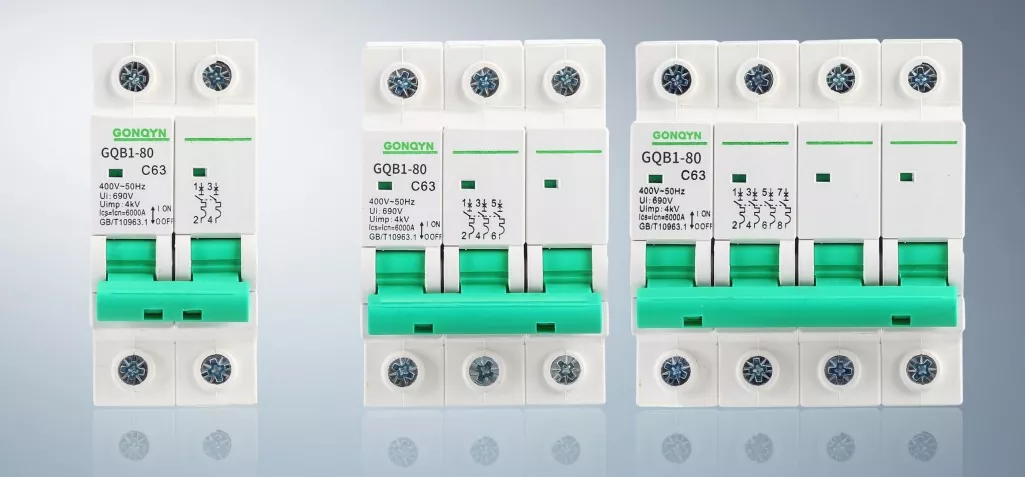

Disjuntor Miniatura

Você ainda está usando o antiquado interruptor de faca? Quando um circuito entra em curto-circuito ou fica sobrecarregado, ele não pode se desconectar automaticamente e só pode observar impotente enquanto os fios esquentam, o isolamento derrete e até causa um incêndio. Nas extremidades das casas, escritórios ou fábricas, este estado “desprotegido” é um enorme risco à segurança.

O disjuntor miniatura da Junray Electrical foi projetado especificamente para resolver esse problema. Ele substitui o tradicional interruptor de faca e atua como a “sentinela inteligente” do circuito. Assim que detectar uma corrente anormal (como sobrecarga ou curto-circuito), ele desarmará automaticamente em um tempo extremamente curto, cortando a fonte de alimentação. Isso não apenas protege equipamentos elétricos caros, mas também evita queimaduras de circuitos e acidentes com choques elétricos, construindo uma linha de defesa sólida para sua segurança e a de sua família.

Proteção precisa e design ultracompacto

A principal competitividade do disjuntor miniatura reside em suas características precisas de disparo e design modular:

Mecanismo de proteção dupla: Componentes de disparo térmico e magnético integrados. O disparo térmico é responsável por lidar com sobrecargas de longo prazo para evitar o superaquecimento da linha; o disparo magnético é responsável por lidar com curtos-circuitos instantâneos e interromper rapidamente a falta. A combinação dos dois garante segurança abrangente da linha.

Ultracompacto, economizando espaço: Projetado especificamente para distribuição de energia em terminais, é muito pequeno em tamanho. Pode ser facilmente instalado em caixas de distribuição padrão PZ30, ocupando pouquíssimo espaço, permitindo organizar mais circuitos na caixa de distribuição limitada e resolver perfeitamente o problema de espaço lotado.

Altamente econômico: Em comparação com disjuntores de plástico caros, o preço do disjuntor pequeno é altamente vantajoso. Para proteção de linha terminal, oferece o desempenho certo, permitindo obter proteção de segurança de nível industrial sem gastar muito dinheiro, reduzindo significativamente os custos do projeto.

Garantia de qualidade da Junray Electrical

Como fabricante profissional com profundo conhecimento técnico, a Junray Electrical segue rigorosamente os padrões nacionais para pequenos disjuntores em sua produção. Nossa fábrica está equipada com avançadas linhas de montagem automatizadas e laboratórios de testes, garantindo que cada produto possa resistir a testes rigorosos.

Este disjuntor miniatura apresenta um mecanismo operacional confiável, com sensações distintas de abertura e fechamento. Tem uma taxa de falha extremamente baixa. Cada disjuntor passa por rigorosos testes de depuração de inicialização, testes de abertura e fechamento e testes de características de proteção antes de sair da fábrica, garantindo sua estabilidade e confiabilidade mesmo sob uma capacidade de interrupção de 6kA a 10kA. Quer se trate de operação frequente ou falhas repentinas, ele pode lidar com elas com calma e fornecer garantia de segurança duradoura.

Especificações Técnicas

Cenários aplicáveis

Distribuição de energia doméstica: Proteção para circuitos de iluminação e tomadas para evitar superaquecimento de eletrodomésticos.

Escritório / Comunidade: Circuitos para aparelhos de ar condicionado e equipamentos de escritório para garantir o fornecimento diário de energia elétrica.

Terminais de fábrica: Proteção para pequenos equipamentos e circuitos de controle para estabilização da produção.

Estudo de caso de renovação

I. Visão Geral do Projeto

Este projeto envolve a melhoria da segurança elétrica e a renovação de unidades residenciais e lojas de rua dentro de um antigo complexo habitacional. O escopo abrange sistemas de distribuição de energia terminal, incluindo distribuição de entrada de serviço residencial, iluminação de corredores comunitários, circuitos de tomadas de lojas, circuitos de energia de ar condicionado e circuitos de iluminação de emergência. As chaves terminais existentes dependiam muito de chaves faca desatualizadas e disjuntores em miniatura genéricos (MCBs) de baixa qualidade. Os problemas incluíam seleção aleatória de modelos, curvas de disparo incompatíveis, falha no desarme durante sobrecargas ou curtos-circuitos, disparos incômodos frequentes e riscos de incêndio causados ​​por fiação defeituosa. Modificações não autorizadas na fiação e cargas excessivas eram comuns; durante o pico de uso no verão, ocorreram frequentemente incidentes como superaquecimento de fios, isolamento amolecido e incêndios em tomadas, representando graves riscos de choque elétrico e incêndios elétricos e não atendendo aos padrões de segurança elétrica para edifícios civis.

Para padronizar a proteção da distribuição de terminais, eliminar riscos de incêndio elétrico e garantir a segurança do usuário, todas as unidades existentes foram substituídas por disjuntores miniatura (MCBs) de nível padrão e compatíveis. A seleção precisa baseada em tipos de circuitos específicos – iluminação, tomadas e energia – foi implementada para garantir proteção precisa contra sobrecarga e curto-circuito, padronizando assim totalmente o sistema de segurança de distribuição de energia do terminal.

II. Questões pré-renovação

Falha de chaves genéricas e recusa frequente de desarme: Disjuntores de baixa qualidade e desatualizados não atendem aos padrões de desempenho de disparo magnético e térmico; eles não desarmaram durante curtos-circuitos ou sobrecargas severas, causando diretamente queimaduras na fiação e incêndios.

Seleção aleatória e falta de separação de circuitos: Iluminação, tomadas e aparelhos de ar condicionado compartilhavam o mesmo interruptor sem proteção separada; uma falha em um único circuito causou uma queda total de energia em toda a unidade, dificultando a solução de problemas.

Curvas de disparo incompatíveis e disparos indesejados frequentes: curvas padrão "Tipo B" foram usadas para cargas de energia; as correntes de partida do motor causavam disparos incômodos frequentes, interrompendo o uso normal de energia.

Envelhecimento do interruptor, superaquecimento e mau contato: Contatos oxidados e conexões soltas em interruptores antigos causaram aumento excessivo de temperatura durante operação prolongada em plena carga, resultando em carbonização da caixa de distribuição e odores fortes.

Falta de proteção graduada e baixos níveis de segurança: A ausência de proteção precisa do terminal MCB significava que as falhas impactavam diretamente os interruptores a montante, causando facilmente "disparo simpático" (disparo de disjuntores a montante) e cortes de energia em grande escala.

III. Plano de Configuração de Equipamentos

De acordo com os padrões para distribuição de energia terminal e as características específicas de carga de iluminação, tomadas e equipamentos de energia, este projeto utiliza disjuntores miniatura (MCBs) padronizados. Eles são precisamente combinados com curvas de disparo do tipo B e C para obter proteção refinada e em níveis no nível do terminal.

Especificações do equipamento principal

Tipo de dispositivo: Disjuntor Miniatura (MCB) – Padrão para aplicações residenciais e comerciais

Tensão nominal: CA 220V/380V; compatível com todos os circuitos terminais de baixa tensão

Classificações atuais: opções configuradas com precisão (10A, 16A, 20A, 25A, 32A, 63A)

Curvas de disparo: Tipo B (cargas luminosas/resistivas); Tipo C (tomadas, condicionadores de ar e cargas de energia indutiva)

Mecanismo de proteção: Estrutura de proteção dupla com disparo térmico para sobrecarga e disparo eletromagnético para proteção contra curto-circuito

Características estruturais: Tamanho compacto, montagem modular em trilho DIN, desempenho de ruptura sensível e invólucro retardador de chamas

Configuração do Circuito: Circuitos separados para iluminação, tomadas gerais, condicionadores de ar e equipamentos de alta potência

Posicionamento de camada: Proteção terminal de estágio final para evitar queima de fiação e equipamentos da linha final, bem como incêndios elétricos

4. Destaques de construção e aplicação

Proteção precisa do circuito e isolamento de falhas: A proteção independente do circuito para iluminação, tomadas e equipamentos de energia garante que uma falha em um circuito dispare apenas aquele disjuntor específico, sem afetar o fornecimento de energia para o restante das instalações, facilitando a solução de problemas e a manutenção.

As curvas correspondentes à carga evitam disparos indesejados e falhas de desarme: os disjuntores Tipo B para iluminação oferecem alta resistência a interferências, enquanto os disjuntores Tipo C para cargas de energia suportam surtos de inicialização; isso resolve efetivamente problemas comuns, como desarmes incômodos frequentes ou falhas de desarme durante falhas.

Mecanismo de disparo duplo para proteção sensível e confiável: O disparo térmico fornece proteção retardada contra sobrecargas leves, enquanto o disparo eletromagnético oferece proteção instantânea contra curtos-circuitos repentinos, lidando com eficácia com vários cenários de falha.

Retardador de chamas e à prova de explosão para alta segurança: A carcaça retardadora de chamas de alta qualidade e as grades internas de extinção de arco evitam chamas ou explosões durante falhas de curto-circuito, eliminando o risco de incêndio dentro da caixa de distribuição.

Instalação modular para fácil operação e manutenção: O design padrão do trilho DIN garante um layout limpo e rotulagem clara, tornando a manutenção futura, a expansão do sistema e a substituição de componentes extremamente convenientes. V. Resultados Operacionais Após Retrofitting

Eliminação completa dos riscos de incêndio elétrico: O disparo preciso em resposta a sobrecargas e curtos-circuitos evita superaquecimento, queima de isolamento e incêndios nas tomadas.

Estabilidade de energia significativamente melhorada: A correspondência de carga otimizada garante que não haja disparos incômodos, superaquecimento do interruptor ou arco causado por conexões soltas.

Isolamento preciso de falhas: Falhas em um único circuito acionam a desconexão de energia apenas para esse circuito, garantindo o fornecimento de energia ininterrupto para outros e melhorando bastante a experiência do usuário.

Distribuição de energia terminal padronizada: A proteção hierárquica clara (a montante/a jusante) evita disparos não seletivos ou falhas de disparo, cumprindo integralmente os padrões de proteção graduada de baixa tensão.

Aceitação bem-sucedida da segurança elétrica: a segmentação racional do circuito, a seleção apropriada de equipamentos e mecanismos de proteção sensíveis garantiram a conclusão bem-sucedida da atualização do sistema elétrico do antigo complexo residencial.

VI. Resumo do caso

Os disjuntores miniatura (MCBs) são os dispositivos de proteção mais críticos, amplamente utilizados e fundamentais na extremidade terminal dos sistemas de distribuição de energia de baixa tensão. Eles são projetados especificamente para proteger iluminação, tomadas e pequenos circuitos de energia em ambientes residenciais, comerciais e industriais. Distinção comparativa: MCB (proteção de terminal) → MCCB (proteção de ramal) → ACB (proteção de linha de entrada principal). Com seu tamanho compacto, resposta sensível e controle de circuito granular, os MCBs servem como a linha final de defesa na prevenção de incêndios elétricos em nível de terminal e na garantia da segurança pessoal; eles são um componente padrão essencial em todos os projetos de distribuição de energia civil e industrial.

Por que escolher a Junray Electrical?

Escolher a Junray Electrical não é apenas escolher um Fornecedor; é escolher um parceiro de segurança confiável. Contamos com uma equipe profissional de 50 pessoas, incluindo 5 engenheiros de cotação em tempo integral, que podem lhe fornecer serviços personalizados rápidos e precisos.

Prometemos oferecer resposta rápida global 7x24 horas. Se você está procurando um disjuntor miniatura que possa proteger as linhas terminais e atender aos padrões de segurança, não hesite mais. Contate-nos imediatamente para obter consultas técnicas e orçamentos gratuitos e deixe a Junray Electrical construir um sistema de distribuição de energia seguro, estável e eficiente para você.

Perguntas frequentes

Pergunta: Quais são as diferenças entre disjuntores miniatura e disjuntores em caixa plástica?

Resposta: As principais diferenças estão no tamanho e nos cenários de aplicação. O disjuntor miniatura é menor e adequado para instalação nos trilhos da caixa de distribuição. É usado principalmente para proteger linhas terminais (como iluminação doméstica e tomadas) e tem um preço mais barato. Enquanto o disjuntor em caixa de plástico é maior e é usado principalmente para proteger as linhas principais. Para proteção de terminais, usar um disjuntor miniatura é a escolha mais econômica e razoável.

Question: Este disjuntor pode ser personalizado?

Resposta: Sim, pode. Podemos personalizar a corrente nominal (6A - 63A), a capacidade de interrupção (6kA - 10kA) e o número do pólo (1P - 4P) de acordo com suas necessidades específicas, para atender perfeitamente às suas necessidades de proteção de linha terminal.

Question: A instalação deste disjuntor é complicada?

Resposta: Adotamos um projeto de instalação ferroviária padronizado. Basta inseri-lo no trilho padrão da caixa de distribuição e conectar as linhas de entrada e saída. Não são necessárias ferramentas complexas, o que reduz significativamente o tempo de construção.
