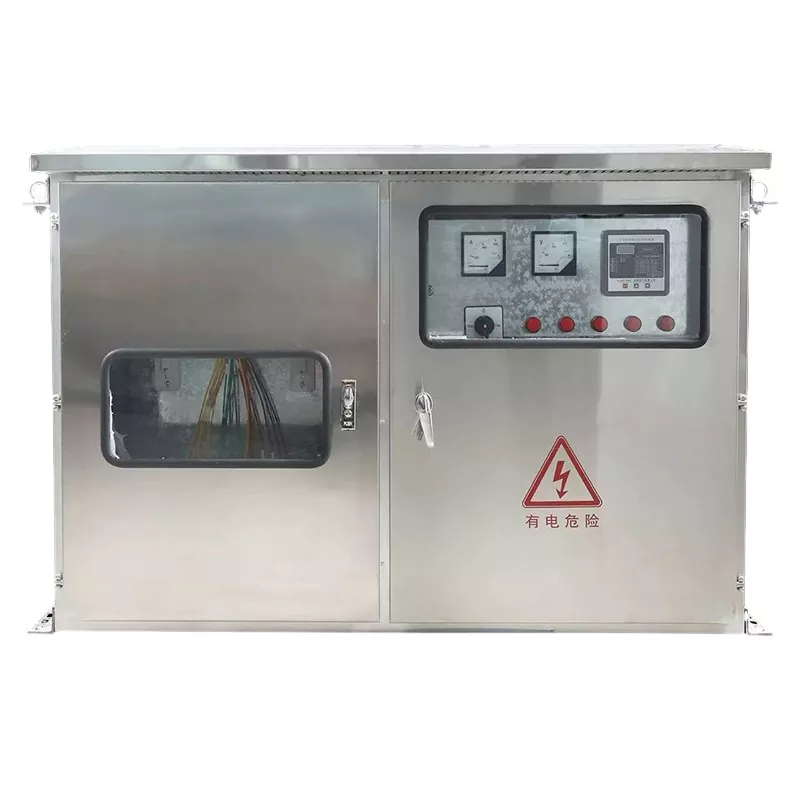

Armário de Distribuição JP

O Gabinete de Distribuição JP é um dispositivo de distribuição abrangente projetado especificamente para cenários externos de distribuição de energia de baixa tensão. Seu posicionamento principal é como um produto ideal para renovações de redes elétricas urbanas e rurais, e também é adequado para vários requisitos externos de distribuição de energia de baixa tensão. Este equipamento integra múltiplas funções, como medição, linhas de saída e compensação de potência reativa, e possui funções de proteção abrangentes, incluindo curto-circuito, sobrecarga, sobretensão e proteção contra vazamento. É compacto em tamanho, esteticamente agradável na aparência e economicamente prático. Pode ser instalado diretamente nos postes de transformadores montados em postes externos, sem a necessidade de fundações de instalação complexas. Como dispositivo de distribuição específico para exteriores, o corpo do seu gabinete é feito de placas espessadas de aço laminado a frio ou aço inoxidável, equipado com estruturas à prova de chuva específicas para exteriores, e sua superfície é tratada com pulverização eletrostática de alta temperatura. Possui excelentes propriedades antienvelhecimento, resistente à corrosão, proteção solar e à prova de chuva, e pode operar de forma estável em ambientes externos ao ar livre por um longo tempo. É compatível com AC 50Hz, tensões nominais de sistemas de distribuição de energia de baixa tensão 380V/220V. A instalação e a manutenção são convenientes, tornando-o uma escolha confiável para distribuição de energia externa.

Especificações Técnicas

E quanto à capacidade de proteção externa?

O Gabinete de Distribuição JP adota um design de estrutura dupla de abrigos profissionais contra chuva e tiras de borracha de vedação, combinado com um processo geral de vedação, para formar um sistema de proteção triplo. O nível de proteção pode atingir IP54, o que pode prevenir eficazmente poeira, água e luz solar. Ele isola completamente o vento e a chuva externos, bem como a entrada de poeira, e é adequado para ambientes agressivos externos e ao ar livre. Mesmo exposto à exposição prolongada ao sol e à chuva, ele pode manter uma operação estável sem se preocupar com danos causados ​​por fatores ambientais ao equipamento.

A configuração funcional está completa?

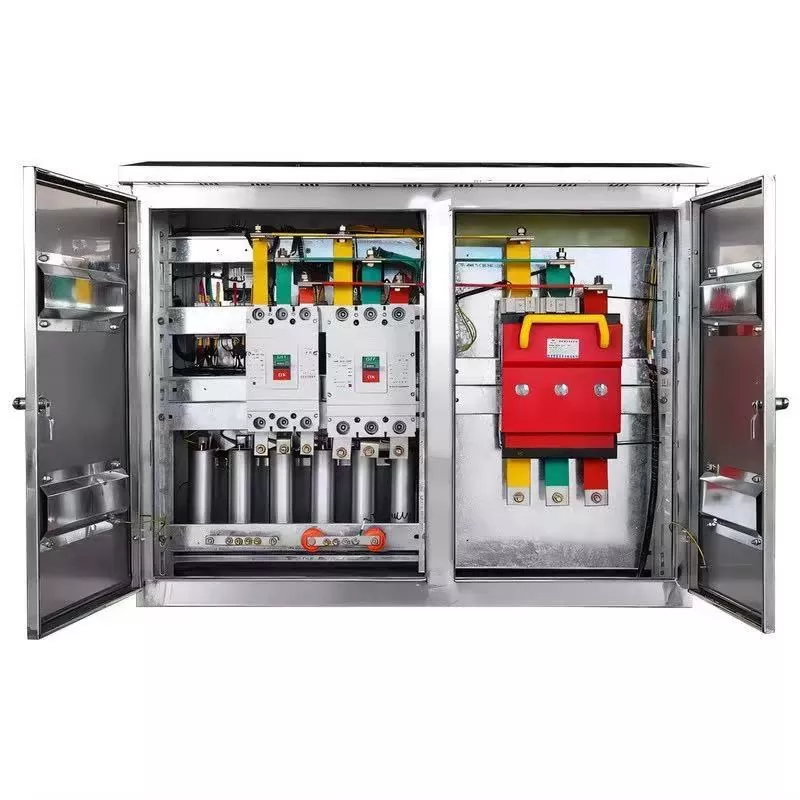

Rompendo a limitação da função única do equipamento de distribuição tradicional, ele integra funções como controle de distribuição, medição de energia, compensação de potência reativa e proteção contra vazamentos. Ele pode montar com flexibilidade vários componentes elétricos, como disjuntores, medidores de eletricidade, compensação de capacitores, transformadores, proteção contra vazamentos, etc., sem a necessidade de correspondência adicional de outros equipamentos. Ele pode atender a todas as necessidades de distribuição do processo de áreas de distribuição rural, parques, etc. em uma única etapa, simplificar o link de distribuição e reduzir os custos de aquisição e implantação.

O processo atendeu aos padrões?

Seguimos rigorosamente os regulamentos nacionais de segurança de energia para projeto e produção. Usamos processos padrão nacionais para construir, equipar com um sistema de aterramento completo e dispositivo de proteção de intertravamento de cinco prevenção, e combinar com uma fechadura de porta anti-roubo resistente. O Gabinete de Distribuição JP adota um processo de retificação completa, sem rebarbas. É mais seguro de usar e está em total conformidade com os padrões de aceitação de engenharia de energia. Pode ser usado diretamente em vários projetos formais de distribuição de energia, como redes elétricas municipais, rurais e parques, sem a necessidade de modificações adicionais.

Quão durável é para uso externo?

Escolha o processo de revestimento eletrostático a pó de alta temperatura específico para ambientes externos, combinado com placas de aço laminadas a frio espessadas ou gabinetes de aço inoxidável. Possui excelente desempenho antienvelhecimento. Mesmo quando exposto ao sol e à chuva ao ar livre por um longo período, ele não sofrerá facilmente problemas de envelhecimento, ferrugem ou descascamento da pintura. É altamente durável e resistente, reduzindo significativamente a frequência e o custo de manutenção no futuro, prolongando a vida útil do equipamento e atendendo aos requisitos para operação externa de longo prazo.

Existe proteção contra raios para uso externo?

Para resolver o problema da distribuição de energia externa que é propensa a quedas de raios, o JP Distribution Cabinet integra especialmente módulos de proteção contra raios, que podem resistir efetivamente à interferência de raios e evitar danos a equipamentos e linhas causados ​​por quedas de raios. Adapta-se perfeitamente a cenários de distribuição de energia externa em áreas rurais e outros ambientes de distribuição de energia externa, eliminando completamente o risco de raios na distribuição de energia externa e garantindo a operação segura e estável do sistema de distribuição de energia.

Ele pode atender aos requisitos de diferentes projetos?

Suporta personalização com base na capacidade de cada área do transformador. De acordo com as reais necessidades dos diferentes projetos, fornece serviços de tamanho não padronizado, abertura de furos e customização de esquemas, adaptando-se com flexibilidade às necessidades de distribuição de energia de áreas de transformadores rurais, comunidades externas, parques industriais e outros cenários diversos. Independentemente da escala do projeto ou das diferenças nos requisitos, ele pode corresponder com precisão e melhorar a adaptabilidade do projeto.

Quais cenários são compatíveis com isso?

O Gabinete de Distribuição JP, com seu excelente desempenho de proteção externa e adaptabilidade flexível, é amplamente utilizado em vários cenários externos de distribuição de baixa tensão: áreas de distribuição rural, distribuição abrangente externa de baixa tensão em vilas e cidades, ajudando a atualizar a rede elétrica rural; distribuição externa em áreas residenciais e salas de distribuição imobiliária, garantindo a segurança da distribuição externa em áreas residenciais; distribuição externa em parques industriais e perímetros de fábricas, fornecendo suporte de energia estável para a produção industrial; distribuição externa de iluminação rodoviária municipal, pilhas de carregamento e estações de bombeamento de água, atendendo às necessidades da engenharia municipal; fornecimento de energia de construção temporária para projetos de infraestrutura, conexão de rede fotovoltaica e projetos de renovação de áreas de distribuição, atendendo às necessidades de distribuição de energia temporária e de longo prazo, cobrindo de forma abrangente cenários de distribuição externa e tornando-se o padrão central para distribuição externa de baixa tensão.

Visão geral do projeto de retrofit

I. Perfil do Projeto

Este projecto envolve a modernização da rede eléctrica rural e a modernização associada para integração fotovoltaica distribuída (PV); é classificado como um projeto de renovação da rede rural padronizado da State Grid. A área atende um aglomerado de famílias rurais. O equipamento de distribuição existente estava desatualizado, os layouts dos alimentadores de baixa tensão estavam desorganizados e faltava uma compensação centralizada de potência reativa e uma proteção abrangente contra fugas à terra. Além disso, a adição de numerosos sistemas fotovoltaicos distribuídos em telhados causou flutuações significativas de tensão, baixos fatores de potência e graves perdas de linha, resultando em problemas crônicos, como tensão instável nas extremidades da linha e penalidades por desempenho abaixo do padrão do fator de potência.

Para padronizar a distribuição de baixa tensão, implementar compensação centralizada de potência reativa, melhorar a proteção contra fuga à terra e acomodar os requisitos de conexão à rede fotovoltaica, gabinetes de distribuição integrados externos padronizados (gabinetes JP) estão sendo instalados no lado de baixa tensão de cada transformador de distribuição. Esses gabinetes integram medição, distribuição de energia, proteção, compensação de potência reativa e terminais de conexão fotovoltaica, permitindo uma operação padronizada, inteligente e com baixas perdas da área de distribuição.

II. Problemas antes da modernização

Baixo fator de potência: As cargas rurais consistem principalmente em equipamentos indutivos, como bombas de água, ventiladores e eletrodomésticos. Sem compensação centralizada, o factor de potência manteve-se consistentemente abaixo de 0,85, incorrendo em sanções financeiras.

Altas perdas de linha e tensão instável: Os alimentadores de baixa tensão não tinham proteção seccional e apresentavam fiação desorganizada, resultando em quedas de tensão significativas; os níveis de tensão eram excessivamente altos durante as horas noturnas fora de pico e muito baixos durante os períodos de pico de consumo.

Falta de proteção de segurança: A configuração original carecia de proteção unificada contra fugas à terra, sobrecargas e curtos-circuitos; práticas perigosas de fiação – como conexões não autorizadas e vazamentos em linhas domésticas – representavam riscos de choque elétrico e incêndio.

Flutuações de tensão significativas devido à ligação à rede fotovoltaica: Com sistemas fotovoltaicos em telhados que utilizam energia autogerada e alimentam o excedente de electricidade de volta à rede, o fluxo de energia inverso causa desvios de tensão e flutuações excessivas, comprometendo a segurança dos equipamentos eléctricos dos residentes.

Equipamento não padronizado e O&M difícil: A antiga área de distribuição carecia de equipamento integrado padronizado; os componentes estavam dispersos, a solução de problemas era lenta e o monitoramento remoto dos dados era impossível. III. Plano de Configuração de Equipamentos

De acordo com os padrões da State Grid para a construção de redes elétricas rurais e as condições de operação das áreas de distribuição integradas em energia fotovoltaica, cada zona de distribuição é uniformemente equipada com um gabinete de distribuição de baixa tensão integrado externo tipo JP. Esta unidade integra o interruptor de entrada, vários circuitos de saída, compensação inteligente de potência reativa, medição e coleta de dados, proteção contra fuga à terra e um terminal de distribuição inteligente, adequado para instalação montada em poste ou no solo.

Especificações do equipamento principal

Modelo: Gabinete de distribuição integrado externo JP (padrão de rede rural)

Capacidade aplicável: zonas de distribuição de 100kVA/200kVA

Tensão nominal: sistema trifásico de quatro fios de 0,4kV

Estrutura do gabinete: Design externo à prova de chuva e poeira; chapa de aço de alta resistência com pintura eletrostática a pó; estrutura anti-roubo totalmente fechada

Funções integradas: Proteção da linha de entrada principal, múltiplos circuitos ramificados de saída, compensação inteligente de potência reativa dinâmica, medição de energia, aquisição remota de dados, proteção contra fuga à terra

Método de compensação: Comutação dinâmica baseada em controlador inteligente; ajuste automático da capacidade de energia reativa com base na carga e na saída fotovoltaica

Classificação de proteção: IP54 (à prova de chuva, à prova de poeira, resistente à condensação, à prova de violação); adequado para ambientes externos expostos

Método de instalação: Montado em poste (no poste do transformador) ou montado no solo; instalação conveniente e layout padronizado

4. Destaques de construção e aplicação

Projeto Integrado e Padronização: Consolida funções de distribuição de energia, compensação, medição, proteção e monitoramento em uma única unidade; resolve problemas de equipamentos dispersos e fiação confusa; está em total conformidade com os padrões da State Grid para construção de zonas de distribuição.

Compensação dinâmica de potência reativa para zonas fotovoltaicas: alterna automaticamente os capacitores com base nas flutuações de carga – como alta saída fotovoltaica durante o dia e nenhuma saída à noite – para resolver problemas como sobretensão da conexão da rede fotovoltaica e instabilidade do fator de potência.

Múltiplas proteções de segurança: Equipado com proteção contra curto-circuito, sobrecarga, fuga à terra e perda de fase; isola falhas em circuitos individuais para evitar interrupções generalizadas de energia e riscos de incêndio elétrico.

Alta durabilidade ao ar livre: Estrutura totalmente fechada, à prova de chuva e à prova de poeira; resiste a ambientes rurais agressivos caracterizados por luz solar direta, chuva e flutuações significativas de temperatura; suporta operação de longo prazo e livre de manutenção. Operações e Manutenção Remotas Inteligentes (O&M): Integra terminais de área de transformadores de distribuição inteligentes para permitir o monitoramento remoto de dados de tensão, corrente, fator de potência e consumo de energia, facilitando o aviso antecipado de falhas e o gerenciamento refinado de O&M.

V. Resultados Operacionais Após Retrofitting

Eliminação completa das penalidades do fator de potência: O fator de potência da área de distribuição é melhorado de forma estável para acima de 0,95, atendendo totalmente aos padrões de avaliação da State Grid e eliminando todas as penalidades relacionadas ao fator de potência.

Redução significativa de perdas e economia de energia: As perdas nas linhas de baixa tensão são drasticamente reduzidas, mantendo as perdas nas linhas da área de distribuição dentro dos limites padrão e economizando uma quantidade substancial de eletricidade anualmente.

Qualidade de tensão estável que atende aos padrões: Suprime efetivamente as flutuações de tensão causadas por sistemas fotovoltaicos conectados à rede e equilibra os níveis de tensão de pico/fora de pico, resolvendo completamente problemas com tensão residencial instável e incapacidade de operar aparelhos elétricos adequadamente.

Segurança elétrica bastante aprimorada: Possui proteção independente de ramais e disparo preciso para fuga à terra e falhas de curto-circuito, evitando efetivamente acidentes com choques elétricos e incêndios elétricos na área de distribuição.

O&M inteligente e padronizado: permite monitoramento e controle remoto de dados, localização rápida e precisa de falhas e uma redução significativa na carga de trabalho de O&M, garantindo que a área de distribuição passe nas inspeções de aceitação de padronização na primeira tentativa.

VI. Resumo do caso

O gabinete de distribuição integrado JP é um equipamento central padronizado pela State Grid para redes de energia rurais, áreas de distribuição externas, integração fotovoltaica distribuída e modernização de áreas de distribuição antigas. Integrando distribuição de energia, compensação de potência reativa, medição, proteção e monitoramento inteligente, oferece vantagens exclusivas, como baixo custo, instalação rápida, altos índices de proteção e operação livre de manutenção. É o equipamento de distribuição terminal preferido para a construção padronizada de áreas de distribuição de baixa tensão, redução de perdas, melhoria de eficiência e aumento de segurança.
