Muitas salas de distribuição de energia, oficinas e edifícios mais antigos exigem a adição de medição, monitoramento on-line ou proteção contra fuga à terra. O maior desafio é instalar os transformadores de corrente:
Solicitar uma queda de energia envolve um processo demorado; um único dia de inatividade de uma fábrica ou supermercado pode resultar em perdas que variam de dezenas de milhares a centenas de milhares.
Os transformadores passantes padrão exigem a desconexão dos cabos e a remoção dos barramentos – um processo trabalhoso que corre o risco de danificar a fiação existente.
Os interiores apertados dos gabinetes muitas vezes não deixam espaço para passar os cabos através dos transformadores padrão, e o reencaminhamento da fiação desperdiça tempo e materiais.
Inspeções temporárias ou solução de problemas exigem a instalação e a remoção do dispositivo, criando um fluxo de trabalho ineficiente e de idas e vindas.
Nossos transformadores de corrente alicate resolvem esses problemas: basta abrir as garras, fixá-las no cabo ou barramento e fixar a fiação. A instalação não requer interrupção de energia ou modificação das linhas existentes, duplicando efetivamente a eficiência da instalação.
1. Verdadeira instalação “ao vivo”
Apresentando design de núcleo dividido, elimina a necessidade de cortar cabos ou desmontar barramentos; com procedimentos de segurança adequados, ele pode ser fixado diretamente em linhas energizadas. Isso economiza custos significativos associados a aplicações de interrupção e desmontagem de linhas, reduzindo os prazos do projeto em mais de 70%, tornando-o ideal para modernização de sistemas de energia em fábricas, hospitais, data centers e supermercados que não podem arcar com períodos de inatividade.
2. Precisão estável e compatível
Construído com um núcleo de aço silício de alta permeabilidade, oferece excelente linearidade e erro mínimo. A precisão padrão Classe 0,5 atende aos requisitos de medição, monitoramento on-line e amostragem de proteção. Ele não apresenta desvio em correntes baixas, evita a saturação magnética dentro da faixa nominal e garante dados estáveis de longo prazo – compatíveis com medidores de energia, dispositivos de monitoramento e detectores de incêndio.
3. Faixa abrangente de tamanhos
Oferecemos uma gama completa de especificações, desde cabos finos até barramentos grossos, com múltiplas opções de abertura para caber em fios unipolares, cabos multifilamentos e barramentos retangulares. Nenhuma moldagem personalizada é necessária; modelos padrão estão disponíveis para envio imediato, garantindo entrega rápida mesmo para pedidos urgentes.
4. Isolamento confiável
A caixa é feita de material de engenharia retardador de chamas, oferecendo alta rigidez dielétrica e resistência ao envelhecimento e à umidade, tornando-a adequada para a grande maioria das aplicações internas de distribuição de energia. As superfícies de contato são retificadas com precisão para um ajuste perfeito e baixa relutância magnética; o acabamento é liso e sem rebarbas, garantindo segurança contra ferimentos nas mãos durante a instalação e conformidade com os padrões do setor de energia.
5. Fiação sem complicações
A saída secundária utiliza cabeamento especializado e resistente a dobras com polaridade de terminal claramente marcada, permitindo conexão direta a medidores, relés de proteção ou CLPs sem a necessidade de comissionamento adicional. O ponto de saída do cabo é reforçado para evitar danos por flexão, garantindo que o cabo resista à tração e roteamento no local sem rasgar o isolamento ou quebrar o fio, tornando-o excepcionalmente robusto e durável.
Retrofit de salas e armários de distribuição de energia antigos; instalação de medição de energia e monitoramento de corrente online
Integração com monitoramento de fornecimento de energia contra incêndio e sistemas elétricos de detecção de incêndio/vazamento
Atualizações técnicas dos equipamentos da fábrica; adicionando proteção e amostragem para motores, ventiladores e bombas
Detecção de corrente de circuito CA/CC para usinas fotovoltaicas e de armazenamento de energia
Instalação temporária para fornecimento de energia temporário, inspeções e diagnóstico de falhas
Atualizações de O&M para distribuição de energia em edifícios, supermercados e hospitais
Mordentes de encaixe preciso: as faces do núcleo finamente retificadas garantem um fechamento hermético com folgas mínimas e baixa relutância magnética, garantindo precisão de medição estável
Carcaça robusta e retardadora de chamas: Plástico de engenharia de alta resistência; retardador de chamas, isolante, resistente a quedas e ao envelhecimento - construído para suportar condições adversas no local
Rotulagem clara dos parâmetros: Cada unidade apresenta uma etiqueta clara indicando relação de transformação, polaridade e especificações para fácil identificação e fiação sem erros
Design de saída reforçado: Manga anti-torção na cauda evita a quebra do fio devido a puxões repetidos; adequado para ambientes complexos de fiação no local
A instalação energizada deve ser realizada por um eletricista certificado; garantir o isolamento adequado e aderir estritamente aos protocolos de segurança elétrica
Limpe as superfícies de contato da mandíbula durante a instalação para garantir o fechamento completo – livre de detritos e lacunas
Nunca deixe o secundário do transformador de corrente em circuito aberto; verifique a precisão da fiação antes de colocar em operação
Os modelos padrão são para uso interno; a instalação externa requer um invólucro protetor
Fornecimento direto da fábrica; grande estoque de especificações padrão disponíveis; envio organizado dentro de 48 horas
Garantia de 1 ano contra danos não induzidos pelo homem; suporte técnico vitalício fornecido
Compras em massa e cotações de projetos suportadas; seleção e conselhos de correspondência disponíveis
Projeto de segurança de distribuição de energia e levantamento de carga no Parque Industrial Leliu, Shunde, Foshan
Nome do Projeto: Projeto de Pesquisa de Segurança de Distribuição de Energia e Diagnóstico de Carga para o Parque Industrial do Subdistrito de Leliu, Distrito de Shunde, Cidade de Foshan
Localização: Zona Industrial de Guangda, Subdistrito de Leliu, Distrito de Shunde, Cidade de Foshan, Província de Guangdong

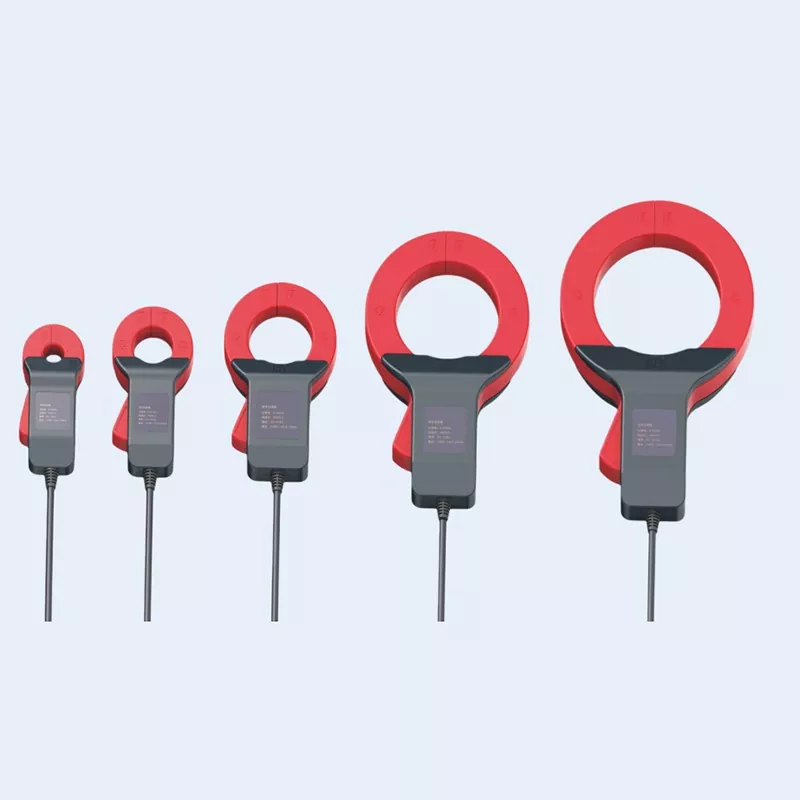

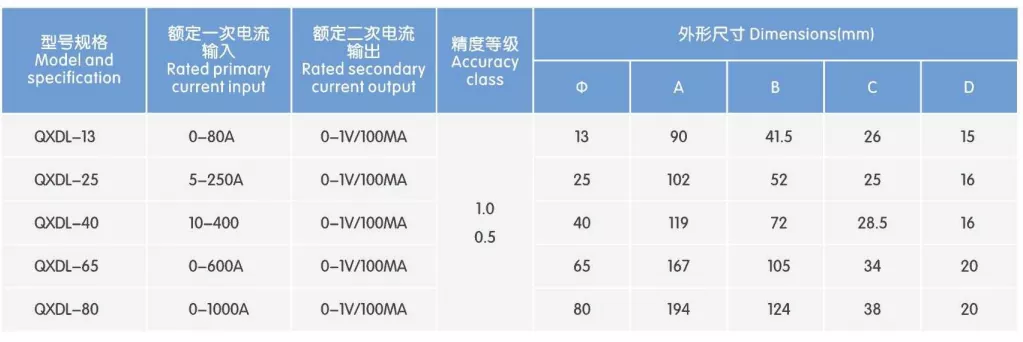

Período de implementação: 15 de outubro a 5 de novembro de 2025 Produto de aplicação: Linha completa de transformadores de corrente alicate de núcleo dividido (5 especificações variando de φ30mm a φ150mm)
O subdistrito de Leliu é um centro de fabricação de hardware e eletrodomésticos em Shunde. O Parque Industrial de Guangda abriga 32 empresas manufatureiras de grande escala; os seus sistemas de distribuição de energia foram instalados entre 2005 e 2024, resultando em disparidades significativas na idade dos equipamentos. As autoridades locais de gestão de emergências colaboraram com agências terceirizadas de O&M (operações e manutenção) de energia para realizar inspeções abrangentes de segurança na distribuição de energia e diagnósticos de características de carga para os empreendimentos do parque. Eles examinaram os riscos de segurança, como sobrecarga, desequilíbrio trifásico e envelhecimento do isolamento, ao mesmo tempo que forneceram dados para apoiar retrofits de economia de energia.
Como as empresas de manufatura não podiam arcar com interrupções prolongadas de energia para inspeções, o projeto utilizou exclusivamente transformadores de corrente clamp-on de núcleo dividido para aquisição de dados de corrente, emparelhados com terminais portáteis de dados de energia. Isto permitiu o monitoramento contínuo de todos os circuitos sem interromper o fornecimento de energia.
Resistência significativa a inspeções baseadas em interrupções; baixa cooperação empresarial
A maioria das empresas do parque opera num modelo de produção baseado em pedidos; interromper uma linha de produção por apenas uma hora resulta em perdas que variam de milhares a dezenas de milhares de yuans. Os transformadores de corrente tradicionais do tipo janela (núcleo sólido) exigem a desconexão dos fios e o corte de energia para instalação, dificultando a cooperação para a maioria das empresas e paralisando o progresso da inspeção.
Grande variação nas especificações do circuito; equipamento de faixa única insuficiente
Os níveis de corrente variam de dezenas de amperes para ramais de iluminação de oficinas a mais de dois mil amperes para barramentos de entrada principais, com dimensões variadas de cabos e barramentos. Os equipamentos de inspeção tradicionais normalmente possuem uma faixa de medição fixa, necessitando do transporte de vários conjuntos de dispositivos e resultando em baixa eficiência de O&M.
As leituras instantâneas não refletem as verdadeiras características da carga
Os multímetros alicate padrão capturam apenas valores de corrente instantâneos, não registrando flutuações de carga durante períodos como picos matinais ou espera noturna. Eles também têm dificuldade para detectar problemas ocultos, como sobrecargas intermitentes ou flutuações de desequilíbrio trifásico, limitando o valor prático dos resultados da inspeção.
Fiação complexa no local; baixa eficiência de implantação
Equipamentos de inspeção fixos tradicionais envolvem instalação complicada, exigindo mais de meia hora para serem implantados em um único circuito. Com cerca de 300 circuitos espalhados pelo parque, o tempo estimado de conclusão ultrapassou os dois meses, não cumprindo os requisitos de calendário da campanha especial de retificação.
Para atender aos principais requisitos de recursos não intrusivos (sem queda de energia), multi-faixa e de implantação rápida, o projeto utiliza cinco especificações de transformadores de corrente (TCs) clamp-on de núcleo dividido. Eles são compatíveis com as classificações de corrente específicas e dimensões dos condutores de vários circuitos e combinados com terminais portáteis de qualidade de energia para facilitar 72 horas de aquisição contínua de dados.
Design da solução principal
Design não intrusivo e de núcleo dividido: Apresentando um mecanismo de fixação push-to-open, os TCs são fixados diretamente na parte externa dos cabos ou barramentos. Isso elimina a necessidade de desconectar terminais ou cortar energia, permitindo uma instalação segura e energizada em ambientes de baixa tensão ao seguir procedimentos operacionais padrão.
Correspondência precisa por meio de faixas escalonadas: Cinco tamanhos de abertura correspondem a diferentes faixas de corrente. Os TCs de pequena abertura são usados para circuitos de baixa corrente para garantir a precisão da medição, enquanto os TCs de grande abertura acomodam os tamanhos de condutores de circuitos de alta corrente, equilibrando precisão com compatibilidade.
Modo de monitoramento de carga contínua: Os sinais de saída dos TCs são alimentados em um terminal de aquisição portátil. A coleta contínua de dados é realizada durante um período de 72 horas para cada circuito, capturando totalmente os estados operacionais – incluindo períodos de produção, espera e pico de carga – para gerar perfis de carga e relatórios de qualidade de energia.
Testes sem interrupção por toda parte; sem perdas de produção para as empresas: Todos os testes de circuito foram realizados durante as operações normais de produção. As empresas não precisaram interromper a produção ou solicitar cortes de energia programados. Todas as 32 empresas participantes concluíram os testes com sucesso, sem incorrer em perdas devido a interrupções de produção, resolvendo efetivamente os problemas da indústria relacionados à dificuldade e ao lento progresso dos testes em parques industriais.
Cobertura abrangente de especificações; um conjunto de equipamentos para todos os cenários: O sistema cobre uma gama completa de tamanhos de abertura de φ30mm a φ150mm. Uma única equipe de manutenção transportando um conjunto de equipamentos pode atender qualquer circuito, desde ramais até linhas principais de entrada. Isso elimina a necessidade de trocas frequentes de equipamentos e aumenta significativamente a flexibilidade operacional no local.
Aquisição contínua de alta precisão com suporte robusto de dados: com precisão de medição de classe 0,5 e amostragem contínua de 72 horas, o sistema captura com precisão dados críticos, como picos de carga, desequilíbrio trifásico e flutuações do fator de potência. Os relatórios de testes resultantes servem como uma base confiável para retificações de segurança e atualizações de eficiência energética, com credibilidade dos dados reconhecida tanto pelas empresas como pelas autoridades reguladoras. A eficiência da implantação triplicou, encurtando significativamente os prazos dos projetos. A instalação de um transformador de corrente de circuito único e a execução do comissionamento do terminal levaram em média apenas 5 minutos – mais de três vezes mais rápido do que os métodos tradicionais que exigem cortes de energia e desconexão de fios para testes. As inspeções em todos os 286 circuitos do parque industrial foram concluídas em apenas 21 dias, bem antes do cronograma original de 60 dias, concluindo com sucesso a iniciativa de remediação direcionada.
Portátil e durável, adequado para condições complexas no local. Os transformadores leves, robustos e resistentes a quedas são fáceis de transportar pelo pessoal de O&M entre as diferentes áreas da fábrica. O design resistente ao desgaste das garras do grampo garante que aberturas e fechamentos repetidos não comprometam a precisão da medição, mantendo um desempenho estável mesmo sob uso prolongado e de alta frequência.
Identificação abrangente de perigos e remediação em circuito fechado. O projeto identificou 21 circuitos sobrecarregados, 37 circuitos com grave desequilíbrio trifásico, 19 circuitos com baixo fator de potência e 7 ocorrências de riscos de vazamento devido à degradação do isolamento. Listas de remediação foram emitidas para as respectivas empresas; ao final de 2025, a taxa de conclusão da retificação de perigos atingiu 92%, melhorando significativamente a segurança da distribuição de energia do parque.
Atualizações de eficiência energética baseadas em dados e reduções de custos para empresas. Com base nos dados de monitoramento de carga, 12 empresas receberam recomendações de economia de energia, como otimização do compressor de ar, controle de iluminação baseado em tempo e atualizações de compensação de energia reativa. A implementação resultou em poupanças médias mensais de electricidade de aproximadamente 1.200 kWh por fábrica e poupanças de custos anuais superiores a 100.000 RMB, com períodos de retorno do investimento inferiores a um ano.
Maior eficiência de O&M e modelos de serviço expandidos. Aproveitando esse equipamento, os fornecedores terceirizados de O&M atualizaram seus serviços anuais de inspeção de segurança de “verificações instantâneas únicas” para “monitoramento de carga contínuo trimestral”. Isto aumentou o valor do serviço em 40% e impulsionou significativamente as taxas de renovação de clientes, estabelecendo um modelo replicável para serviços de O&M de distribuição de energia industrial.
Desempenho estável do equipamento com zero falhas durante uso de alta frequência. Ao longo do projeto, os transformadores passaram por mais de 1.200 ciclos de abertura/fechamento sem problemas como mau contato da mandíbula, desvio de precisão ou danos no isolamento. Com uma taxa de integridade de equipamento de 100%, o sistema atendeu plenamente às demandas de inspeções industriais de O&M de alta frequência e multicenários. VI. Resumo do caso
Os transformadores de corrente clamp-on de núcleo dividido são dispositivos de medição portáteis essenciais para O&M de sistemas de energia, diagnósticos de eficiência energética e inspeções de segurança. Eles resolvem com eficácia os principais desafios encontrados em ambientes industriais – especificamente a dificuldade de programar cortes de energia, implantação lenta e cobertura inadequada da faixa de medição. Combinando a conveniência da instalação de núcleo dividido com precisão de medição de nível comercial, esses dispositivos são adequados para solução de problemas temporários e pesquisas de carga direcionadas, bem como para uso como solução suplementar para sistemas de monitoramento permanente; eles são ferramentas indispensáveis para provedores de serviços de energia terceirizados e departamentos corporativos de O&M.
