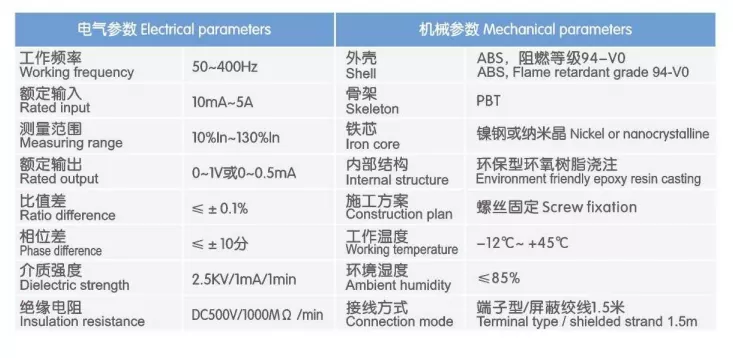

O transformador de corrente residual circular apresenta uma estrutura de circuito fechado integrada e um núcleo de alta permeabilidade, permitindo a detecção precisa de correntes residuais mínimas (no nível de miliamperes) com saída de sinal estável e forte resistência a interferências. A série de produtos oferece uma ampla variedade de tamanhos de abertura para acomodar vários diâmetros de cabos e dimensões de barramentos.
1. Detecção de sequência zero de alta sensibilidade
Utilizando um material de núcleo de alta permeabilidade, o dispositivo apresenta um circuito magnético contínuo sem entreferros e excelente linearidade da curva de magnetização. Ele identifica com precisão sinais de corrente residual de nível de miliamperes com alta sensibilidade e baixas taxas de erro, evitando efetivamente alarmes falsos e detecções perdidas. Com forte resistência à interferência eletromagnética externa, ele mantém uma saída de sinal estável e precisa, mesmo em ambientes de distribuição complexos, fornecendo dados confiáveis para proteção contra vazamento à terra e sistemas de alerta precoce de incêndio.
2. Estrutura de circuito fechado integrada
A unidade emprega um design de anel de circuito fechado com um circuito magnético contínuo, oferecendo precisão de medição e estabilidade superiores em comparação com designs de núcleo dividido (que podem ser abertos). A caixa é moldada por injeção em plástico de engenharia retardador de chamas de alta resistência, enquanto o interior é vedado com revestimento de resina epóxi. Isso garante resistência à umidade, poeira e envelhecimento, resultando em desvio térmico mínimo e desempenho consistente durante operação de longo prazo, tornando-o ideal para uso contínuo em gabinetes de distribuição de energia.

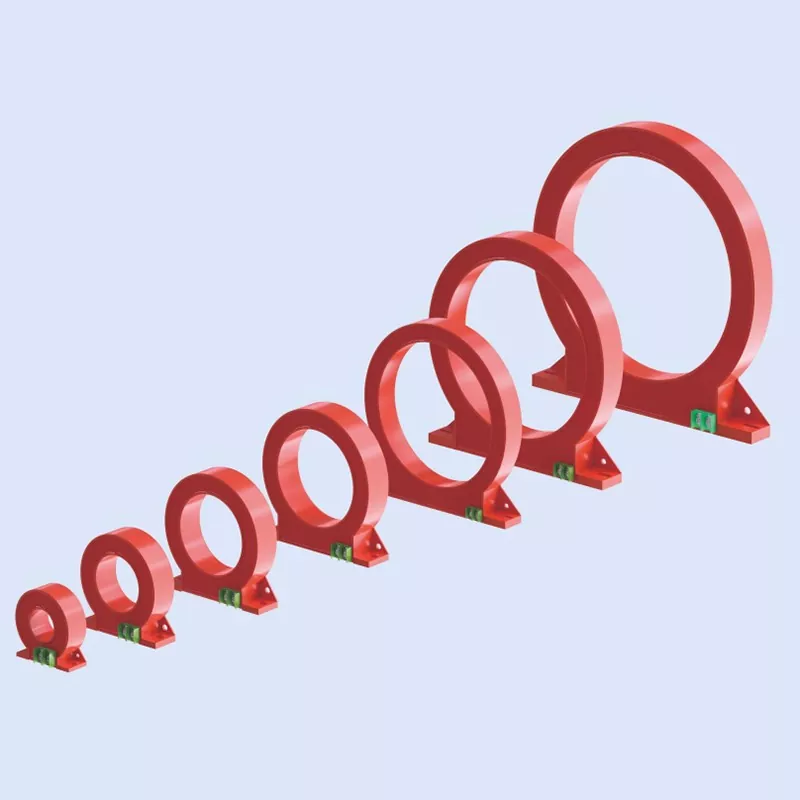

3. Faixa de abertura abrangente

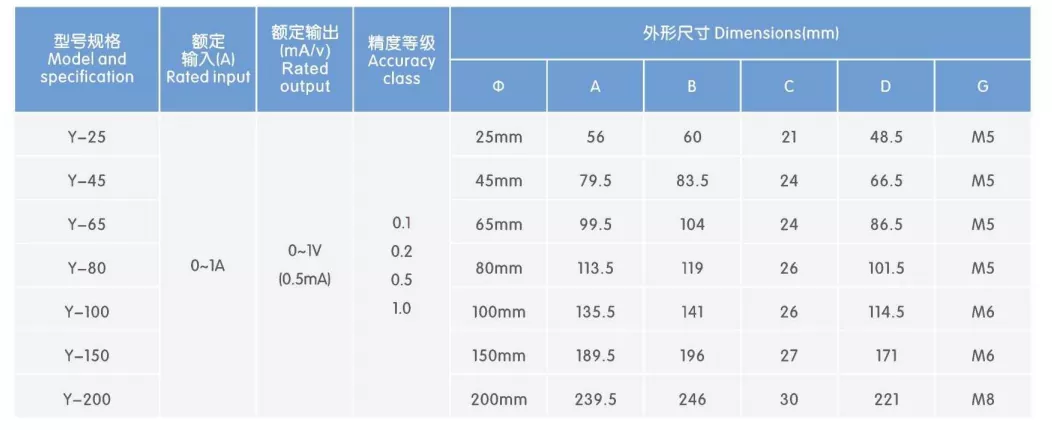

Uma ampla variedade de tamanhos de abertura está disponível, desde modelos de pequeno diâmetro para circuitos ramificados até modelos de grande diâmetro para linhas principais de entrada. Eles acomodam diversos requisitos de fiação, incluindo cabos únicos de bitola pequena, vários cabos de bitola grande e barramentos retangulares. Adequada para todos os níveis da rede de distribuição – desde ramais terminais até gabinetes de entrada principais – a série oferece seleção flexível para atender às necessidades específicas de instalação em diferentes projetos.

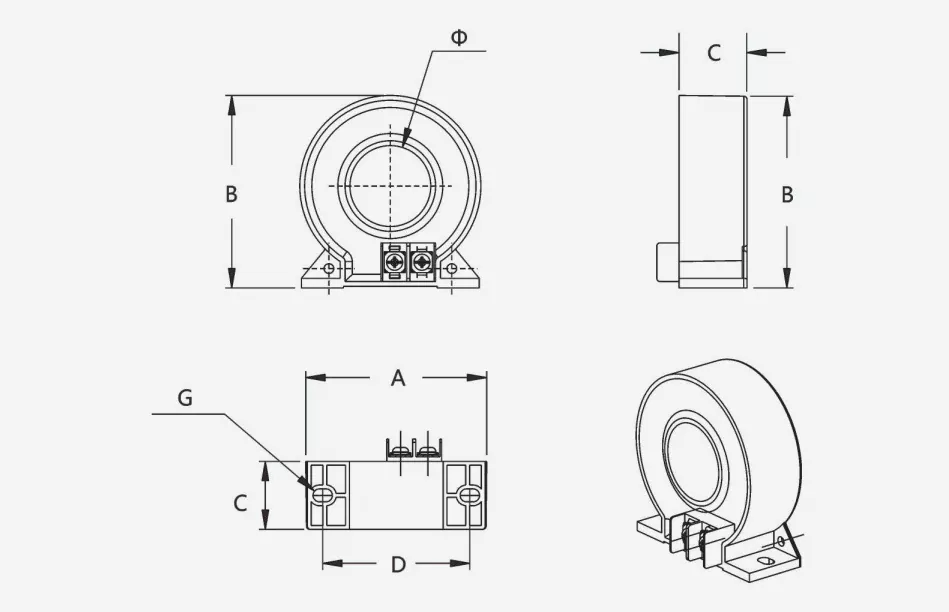

4. Projeto montado na base
O produto possui uma base de montagem integrada, permitindo uma fixação rápida e segura de parafusos em gabinetes de distribuição de energia, garantindo uma instalação estável e sem oscilações. Possui terminais padrão montados na lateral com identificação clara para fiação simples e conveniente. Ele é diretamente compatível com os principais detectores elétricos de monitoramento de incêndio, relés de fuga à terra e painéis de controle de monitoramento de incêndio – eliminando a necessidade de adaptadores extras e aumentando significativamente a eficiência da instalação e do comissionamento.
Selecione o modelo de transformador com tamanho de abertura adequado com base nas especificações e quantidade de cabos do circuito que está sendo monitorado;
Passe todos os condutores energizados (linhas de fase + linha neutra) do circuito pela abertura do transformador no mesmo sentido; certifique-se estritamente de que o fio terra de proteção (PE) não passe;
Use parafusos na base de montagem para fixar o transformador horizontalmente em uma viga de montagem ou placa isolante dentro do gabinete de distribuição de energia;
Conecte os fios de saída secundária ao detector de monitoramento ou dispositivo de proteção de acordo com as marcações de polaridade do terminal, garantindo que todas as conexões estejam seguras.
Para circuitos trifásicos de quatro fios, todas as três linhas de fase e a linha neutra devem passar pela abertura simultaneamente e na mesma direção; para circuitos monofásicos, tanto a linha de fase quanto a linha neutra devem passar juntas; caso contrário, a corrente residual não poderá ser detectada corretamente;
Garanta um contato confiável para a fiação do lado secundário e evite operação em circuito aberto; evitar fortes impactos ou esmagamentos durante a instalação para evitar danos às propriedades magnéticas do núcleo de ferro;
Projetado para instalação em gabinete interno; são necessárias medidas adicionais de impermeabilização para ambientes externos ou úmidos.
Sistemas de Monitoramento de Incêndios Elétricos: Monitoramento de corrente residual em tempo real e alarmes baseados em limites para circuitos de distribuição em todos os níveis; evita incêndios elétricos e garante o cumprimento dos regulamentos de segurança contra incêndio;
Sistemas de proteção contra vazamento à terra de baixa tensão: Pares com relés de vazamento à terra para desarmar circuitos ao detectar falhas de vazamento, evitando riscos de choque elétrico ao pessoal;
Sistemas de monitoramento de fornecimento de energia contra incêndio: Monitora a corrente residual e o status operacional de circuitos dedicados de distribuição de segurança contra incêndio, garantindo fornecimento de energia confiável para equipamentos de segurança contra incêndio;
Monitoramento de segurança de distribuição de energia industrial: detecta vazamentos em linhas de produção de fábricas e circuitos de equipamentos de energia, identificando precocemente riscos de envelhecimento do isolamento;
Distribuição inteligente de energia em edifícios: fornece avisos de vazamento e oferece suporte à operação e manutenção seguras de sistemas de distribuição de energia em complexos comerciais, edifícios de escritórios e comunidades residenciais.
Toda a série de transformadores de corrente residual circulares é projetada e fabricada em estrita conformidade com as normas nacionais relevantes. Cada unidade passa por vários testes – incluindo calibração de precisão, tensão suportável de frequência de energia e verificações de desempenho de isolamento – antes de sair da fábrica para garantir um desempenho estável e confiável. Suporta personalização fora do padrão; parâmetros como dimensões do furo interno, taxas de transformação e sinais de saída podem ser ajustados para atender a requisitos específicos.
Uma equipe técnica profissional fornece orientação na seleção de modelos e suporte técnico pós-venda.
Inclui garantia de um ano, garantindo a qualidade do produto.
Nome do Projeto: Retrofit do Sistema de Monitoramento de Incêndios Elétricos para o Complexo Comercial "Chengdong Times Square"
Localização: Uma cidade com nível de prefeitura no leste da China
Data de comissionamento: junho de 2025
Produtos Utilizados: Gama completa de transformadores de corrente residual circulares (transformadores de corrente de sequência zero)
Construído em 2012, este complexo comercial tem uma área total aproximada de 72.000 m², composto por um supermercado na cave e quatro pisos de zonas comerciais e de restauração, num total de 326 circuitos de distribuição de energia. Devido à sua idade, o sistema de distribuição original carecia de dispositivos padronizados de monitoramento de corrente residual; ele dependia exclusivamente do disjuntor de fuga à terra (ELCB) do circuito de entrada principal para o disparo de falhas, tornando impossível fornecer avisos antecipados ou localizar locais de falhas.
Durante a estação chuvosa de 2024, o shopping passou por vários disparos inexplicáveis do disjuntor principal devido a vazamento de terra. A solução de problemas exigia o corte de energia dos circuitos, um por um, para testes – demorando mais de quatro horas por incidente – o que interrompeu gravemente as operações normais de negócios. Além disso, as autoridades locais de incêndio observaram durante uma inspeção anual que o projeto não cumpriu os requisitos obrigatórios da GB 14287.2-2014 (Sistemas Elétricos de Monitoramento de Incêndios – Parte 2: Detectores de Monitoramento de Incêndios Elétricos do Tipo Corrente Residual) e exigiu ações corretivas dentro de um prazo especificado.
Consequentemente, os proprietários do projeto iniciaram uma modernização abrangente do sistema de monitoramento de incêndio elétrico em 2025. Transformadores de corrente residual circulares foram instalados em todos os circuitos de saída de distribuição de baixa tensão, integrados com detectores de monitoramento de incêndio elétrico e um sistema de monitoramento de backend, permitindo monitoramento de corrente residual em tempo real, alertas de ultrapassagem de limites e localização de falhas em todos os circuitos.
Falta de monitoramento escalonado da corrente residual; incapacidade de fornecer avisos antecipados para perigos potenciais. O sistema original fornecia proteção contra fuga à terra apenas na linha de entrada principal, sem dispositivos sensores de corrente residual nos circuitos ramificados. Riscos como envelhecimento do isolamento e vazamento de equipamentos não puderam ser detectados precocemente; os problemas só foram identificados quando uma falha atingiu o ponto de desarmar o disjuntor, resultando em um atraso significativo na prevenção e controle de perigos. Falhas de vazamento ocultas são difíceis de localizar, resultando em eficiência extremamente baixa na solução de problemas. Os shopping centers apresentam vários circuitos de distribuição de energia e fiação complexa; quando ocorre uma falha de vazamento, a solução de problemas requer o corte da energia dos circuitos, um por um. Uma única falha leva em média quatro horas para ser resolvida. Os frequentes cortes de energia perturbam gravemente as operações das lojas e os inquilinos de alimentos e bebidas sofreram repetidamente perdas devido à deterioração de ingredientes.
A não conformidade com os padrões de aceitação de segurança contra incêndio apresenta riscos regulatórios. As regulamentações atuais de segurança contra incêndio exigem a instalação de dispositivos elétricos de monitoramento de incêndio baseados em corrente residual em locais comerciais densamente povoados. O sistema original não possuía esta função – um defeito crítico para a aceitação da segurança contra incêndio – criando um risco de fechamento forçado para retificação.
A fiação envelhecida agrava os riscos de vazamento. O edifício está em operação há mais de uma década e o isolamento de alguns cabos envelheceu ou sofreu danos causados pela umidade. O risco de vazamento é particularmente agudo na área subterrânea do supermercado devido à alta umidade, criando um risco potencial de incêndio.
Para garantir a cobertura completa do circuito, foram selecionadas seis especificações de transformadores de corrente residual circulares (com base no diâmetro interno), adaptadas às especificações dos cabos e tipos de carga dos diferentes circuitos. Os princípios básicos de design incluem:
Princípio de medição de sequência zero: Todas as linhas de fase e a linha neutra passam pela abertura do transformador na mesma direção. Em operação normal, a soma vetorial é zero; quando ocorre vazamento, a corrente residual induz um sinal que é transmitido ao detector de monitoramento.
Limites de alarme escalonados: O limite de alarme é definido como 300mA para circuitos terminais e 1A–2A para circuitos tronco, equilibrando a necessidade de evitar alarmes falsos com a sensibilidade necessária para aviso antecipado de falhas.
Projeto de isolamento retardador de chamas: A carcaça do transformador é feita de material resistente a altas temperaturas e retardador de chamas, adequado para ambientes fechados e de alta temperatura dentro de gabinetes de distribuição de energia; o desempenho do isolamento atende aos padrões de segurança elétrica de baixa tensão.
Instalação padronizada: As unidades vêm com base de montagem integrada para fixação por parafusos no interior dos armários de distribuição; Os terminais apresentam um design de plug-in padrão, garantindo instalação conveniente e conexões seguras.
Cobertura abrangente de especificações para diversos cenários de cabeamento: A seleção varia de modelos de diâmetro pequeno (φ25 mm) a modelos de diâmetro grande (φ200 mm), acomodando perfeitamente todos os circuitos, desde ramais de iluminação até linhas principais de entrada. O fornecimento padronizado elimina a necessidade de fabricação personalizada, encurtando assim o período de construção. Precisão de medição estável e baixa taxa de falsos alarmes: A utilização de um núcleo toroidal de alta permeabilidade com enrolamentos distribuídos uniformemente garante excelente linearidade na medição de corrente residual e detecção precisa de sinais de baixa corrente. Os dados pós-comissionamento mostram uma taxa de precisão de alarme superior a 96%, sem ocorrências de alarmes falsos frequentes que interrompam o uso normal de energia.
Instalação conveniente com interrupção mínima de energia: O design de passagem combinado com um acessório de montagem em base permite a instalação desligando apenas o circuito específico que está sendo abordado; o tempo médio de instalação por transformador é de aproximadamente 15 minutos. Todo o projeto foi concluído em apenas 12 dias – bem antes do previsto – minimizando o impacto nas operações comerciais do shopping.
Retardador de chamas e resistente a altas temperaturas, adequado para ambientes agressivos de gabinete: A caixa é feita de plástico de engenharia retardador de chamas, enquanto o núcleo e os enrolamentos são encapsulados em resina epóxi para proteção contra umidade. A unidade mantém o desempenho do isolamento e a precisão da medição sem degradação durante a operação de longo prazo no ambiente fechado e de alta temperatura (acima de 40°C) dos gabinetes de distribuição de energia.
Integração com sistemas backend para O&M visual: Os sinais de saída do transformador alimentam detectores elétricos de monitoramento de incêndio e são agregados ao sistema backend da sala de controle de incêndio. Isto permite o monitoramento em tempo real dos valores de corrente residual para cada circuito; se os limites forem excedidos, um alarme pop-up automático exibe a localização específica do circuito, permitindo que o pessoal de O&M identifique a falha imediatamente.
Aprovado com sucesso na inspeção especializada de aceitação de segurança contra incêndio: Após a modernização, o sistema passou na inspeção de aceitação especializada da agência local de resgate de incêndio para segurança elétrica contra incêndio. Funções de monitoramento de corrente residual, lógica de alarme e esquemas de proteção graduada estão em conformidade com o padrão GB 14287, resolvendo totalmente problemas de conformidade anteriores.
Melhoria significativa do aviso antecipado de falhas e da eficiência de localização: até ao final de 2025, o sistema tinha emitido avisos antecipados para 27 ocorrências de corrente residual excessiva (19 causadas por falhas de isolamento nos equipamentos dos locatários e 8 por humidade ou envelhecimento na cablagem). O pessoal de O&M pode identificar falhas diretamente com base no circuito alarmado; o tempo médio de solução de problemas foi reduzido para menos de 20 minutos, representando um aumento de 85% na eficiência.
Gerenciamento de circuito fechado de riscos de incêndio elétrico: Todos os riscos de vazamento foram corrigidos antes de ocorrer qualquer disparo do circuito. Desde a modernização, não ocorreram cortes de energia não planeados causados por fugas, e os riscos de fugas relacionados com a humidade na área subterrânea do supermercado foram controlados de forma eficaz, resultando em zero acidentes de segurança elétrica ao longo do ano. Os custos operacionais e de manutenção são significativamente reduzidos; não há necessidade de solução de problemas manual, circuito por circuito, de falhas de vazamento, minimizando assim as perdas comerciais causadas por quedas de energia e reduzindo as despesas de inspeção manual. O equipamento opera de forma estável, sem danos ou desvios de sinal, exigindo manutenção mínima.
O transformador de corrente residual circular serve como um componente central de detecção em sistemas elétricos de monitoramento de incêndio e é amplamente aplicável a vários ambientes de distribuição de energia de baixa tensão, incluindo edifícios comerciais, complexos residenciais, instalações industriais e locais municipais. Utilizando o princípio de medição de sequência zero de passagem, ele detecta com precisão pequenos sinais de vazamento dentro dos circuitos, permitindo a detecção precoce, alerta e remediação de possíveis riscos de incêndio elétrico.
Através da seleção abrangente de modelos, instalação padronizada e integração sistemática, este projeto demonstrou a alta adaptabilidade e confiabilidade dos transformadores de corrente residual circulares na renovação de complexos comerciais antigos, provando que são componentes essenciais para melhorar a segurança contra incêndio em sistemas de distribuição de energia de baixa tensão.
