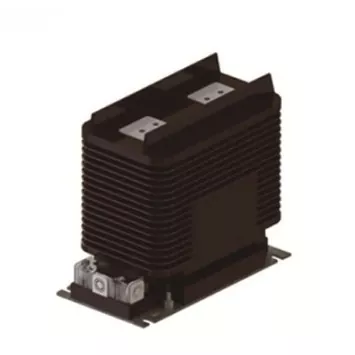

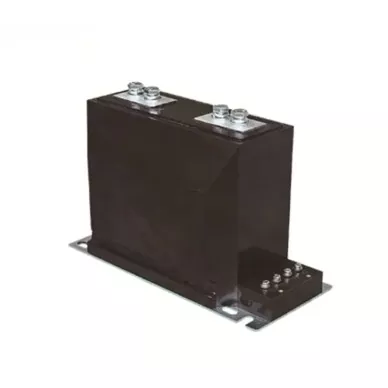

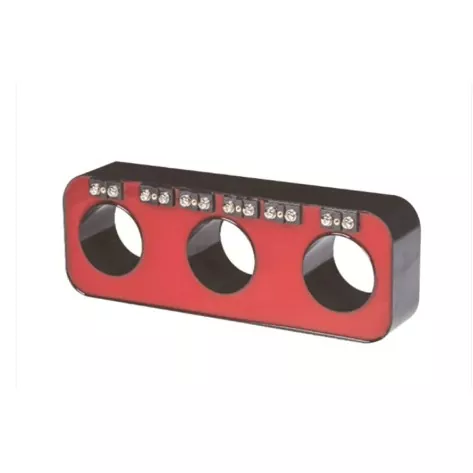

Transformador atual

A função de conversão central de alta tensão para baixa tensão

Em sistemas de energia de alta tensão, medir diretamente grandes correntes não é apenas perigoso, mas também difícil de conseguir. Este transformador de corrente serve como componente central de conversão, realizando a tarefa crucial de converter a grande corrente no lado de alta tensão em uma pequena corrente padrão de baixa tensão para uso em instrumentos e dispositivos de proteção.

Saída de sinal padronizada: Pode converter com precisão correntes de várias centenas de amperes ou até mais do lado de alta tensão em uma pequena corrente padrão de 5A, para uso em medidores e dispositivos de proteção.

Dupla função de medição e proteção: Fornece sinais de medição precisos para instrumentos de medição e sinais de ação para dispositivos de proteção de relés, garantindo que o circuito possa ser rapidamente desconectado em caso de falha.

Complementaridade do sistema: Complementa a função dos transformadores de tensão e juntos formam a configuração padrão do sistema de distribuição de alta tensão, servindo como pedra angular para garantir a operação segura da rede elétrica.

Parâmetro do produto

Medição de alta precisão e desempenho de medição

Para medição e proteção de energia, a precisão dos dados é de extrema importância. Este transformador de corrente atinge o controle de precisão líder do setor e pode atender a rigorosos requisitos de medição.

Erro de medição extremamente baixo: Oferecemos dois graus de alta precisão, classe 0,2 e classe 0,5, que podem capturar com precisão as mudanças de corrente e garantir a autenticidade e confiabilidade dos dados de medição.

Ampla adaptabilidade: Seja para medição de energia em liquidação comercial ou medição de corrente para monitoramento de sistema, ele pode fornecer dados estáveis ​​e consistentes de alta precisão.

Adequado para ambientes severos: Nos cenários onde a precisão da medição é extremamente crítica, como medição precisa e proteção de nós críticos.

Design de proteção totalmente selado, resistente e durável

Considerando que os equipamentos de alta tensão muitas vezes precisam operar em ambientes externos ou industriais complexos, adotamos um projeto estrutural totalmente vedado para garantir a estabilidade a longo prazo do equipamento sob condições adversas.

Alto desempenho de isolamento: O Transformador de Corrente utiliza materiais especializados de proteção de isolamento de alta tensão, garantindo um desempenho de isolamento confiável e prevenindo eficazmente o risco de quebra de alta tensão, salvaguardando assim a segurança do pessoal e do equipamento.

Capacidade à prova d'água e à prova de poeira: A estrutura totalmente vedada proporciona excelentes capacidades à prova d'água e à prova de poeira, adaptando-se totalmente a ambientes externos e eliminando a preocupação de erosão pela chuva ou acúmulo de poeira causando mau funcionamento.

Operação com baixa taxa de falhas: O design de vedação robusto reduz significativamente a taxa de falhas do equipamento, diminui os custos de manutenção e garante a operação estável a longo prazo do sistema de energia.

Solução de instalação de engenharia flexível e adaptável

Para atender aos requisitos de instalação de vários projetos de engenharia de energia, este Transformador de Corrente foi projetado levando em consideração a conveniência e a universalidade da instalação.

Interface de instalação padronizada: O design do produto está em conformidade com os padrões da indústria e pode ser instalado diretamente em quadros de distribuição, como gabinetes de alta tensão e unidades principais de anel, sem a necessidade de modificar a estrutura do gabinete.

Níveis de tensão amplamente aplicáveis: Suporta tensões nominais de 10KV e 35KV, e a relação de corrente nominal cobre uma ampla faixa de 5/5 a 2500/5, capaz de se adaptar a vários cenários de distribuição de alta tensão.

Serviços personalizados: Oferecemos personalização para relação atual e precisão. Com base nos seus requisitos específicos de alta tensão, podemos criar uma solução exclusiva de transformador de corrente.

Cenários de aplicativos e domínios de aplicativos

Sistema de distribuição de energia de alta tensão: Usado para medição e monitoramento de corrente em gabinetes de distribuição de alta tensão para garantir a segurança da distribuição de energia.

Projeto de subestação: Realiza tarefas de medição de corrente e proteção de relés em subestações, salvaguardando o hub da rede elétrica.

Sistema de geração de energia fotovoltaica: Utilizado para medição e proteção de corrente de alta tensão em estações de reforço fotovoltaicas, facilitando a conexão de energia limpa à rede.

Projeto de engenharia de alta tensão: Medição e monitoramento de corrente em diversos projetos de alta tensão, fornecendo suporte de dados preciso.

Compromisso de Qualidade e Serviço da Fábrica Fonte

Como fabricante profissional de equipamentos de energia na China, a Junray Electrical segue rigorosamente os padrões nacionais para transformadores de corrente em sua produção e está comprometida em fornecer aos clientes Transformadores de Corrente de alta qualidade.

Testes rigorosos de fábrica: Cada transformador deve passar por testes rigorosos de precisão, suportar testes de tensão e testes de isolamento antes de sair da fábrica para garantir uma operação estável e segura.

Fortes capacidades de fabricação: Contando com nossas próprias fábricas e processos de produção maduros, podemos garantir a consistência e confiabilidade dos produtos, atendendo às necessidades de compras de engenharia em grande escala.

Suporte técnico profissional: Oferecemos serviço pós-venda e suporte técnico abrangentes, respondendo às suas dúvidas a qualquer momento e protegendo seus projetos de energia.

Perguntas frequentes

1. Este transformador de corrente é adequado para instalação externa?

Absolutamente. O produto adota uma estrutura totalmente vedada e possui excelente desempenho à prova d'água e à prova de poeira, o que permite sua adaptação a diversos ambientes externos agressivos. Não há necessidade de se preocupar com a entrada de água ou poeira e afetar a operação.

2. Quais são as diferenças entre os graus de precisão 0,2 e 0,5?

O erro de medição do grau 0,2 é menor e a precisão é maior. Geralmente é usado em cenários de liquidação comercial com requisitos de medição extremamente elevados. O grau 0,5 tem precisão ligeiramente inferior e é adequado para medições industriais gerais e circuitos de proteção. Você pode escolher com base em suas necessidades reais.

3. Vocês oferecem personalização fora do padrão?

A Junray Electrical possui uma equipe técnica profissional que oferece suporte à customização de parâmetros como relação de corrente e nível de precisão. Podemos criar produtos exclusivos com base nos seus requisitos específicos de alta tensão, garantindo perfeita compatibilidade com cenários especiais.

Estudo de caso de modernização

I. Visão Geral do Projeto

Este projeto envolve a remediação e modernização de equipamentos em uma subestação central urbana de 110kV. Os transformadores de corrente (TCs) de resina fundida existentes nos compartimentos dos alimentadores de 10kV estavam em serviço há mais de 12 anos, suportando flutuações de carga de longo prazo, harmônicos de rede e mudanças cíclicas de temperatura e umidade. Durante a operação, problemas como desvio de dados de amostragem, amostragem de proteção anormal e superaquecimento (detectado por termografia infravermelha) ocorriam com frequência. Esses problemas causaram desequilíbrios nos dados monitorados de corrente e energia e representaram riscos de segurança significativos – incluindo falha de operação da proteção, mau funcionamento e geração de alta tensão devido a circuitos abertos no circuito secundário – comprometendo gravemente a confiabilidade do fornecimento de energia regional.

Para eliminar completamente os riscos associados ao envelhecimento dos equipamentos e para melhorar a precisão da medição e a confiabilidade da proteção, todos os TCs de baixa qualidade e antigos em toda a subestação foram substituídos por unidades de alta precisão, alto isolamento e resistentes ao envelhecimento. Simultaneamente, foram realizados retificação do circuito secundário, verificação de polaridade, teste de injeção de corrente primária e verificação de configuração de proteção para garantir a operação segura e estável da rede elétrica.

II. Problemas antes da modernização

Envelhecimento do isolamento interno e descarga parcial severa: A operação de longo prazo dos antigos TCs levou à fragilização do isolamento da bobina e à entrada de umidade; ocorreu descarga parcial interna e os resultados dos testes de conteúdo de gás e resistência de isolamento não atenderam aos padrões.

Desvio de precisão de amostragem e desequilíbrio de dados trifásicos: Desempenho magnético dos núcleos de ferro degradado, resultando em erros que excedem os limites sob condições de carga leve e pesada; a medição era imprecisa e flutuações significativas de corrente foram observadas no sistema de monitoramento.

Riscos significativos no circuito secundário: A fiação fora do padrão em blocos de terminais antigos e a falha no curto-circuito/aterramento dos enrolamentos sobressalentes criaram grandes riscos de geração de alta tensão e ablação de terminais causada por arcos durante condições de circuito aberto secundário.

Fraca confiabilidade da proteção: Defeitos de isolamento entre espiras nos TCs causaram distorção de amostragem, levando ao mau funcionamento ou falha na operação dos sistemas de proteção de linha, ameaçando assim a segurança dos equipamentos de linha.

Incapacidade de resolver fundamentalmente os riscos de O&M: o equipamento excedeu a sua vida útil e exibiu vários pontos críticos durante a termografia infravermelha; a manutenção e os testes de rotina não conseguiram eliminar completamente os riscos decorrentes do envelhecimento interno. III. Plano de Configuração de Equipamentos

Com base nos parâmetros dos equipamentos primários da subestação, nos requisitos de proteção e medição e nas especificações de padronização dos equipamentos da State Grid, todos os transformadores de corrente (TCs) de média tensão de 10kV serão substituídos. A configuração apresenta enrolamentos independentes para proteção e medição, uma estrutura de alta precisão e baixa saturação magnética e adesão estrita às práticas padronizadas de instalação de circuito secundário.

Parâmetros principais do equipamento

Modelo: Transformador de corrente interno de média tensão LZZBJ9-10

Tensão Nominal: 10kV (compatível com o sistema de distribuição de 10kV da subestação)

Relação de transformação: 600/5A (combinado com a carga do alimentador)

Classe de precisão: Classe de medição 0,2S; Classe de proteção 5P20 (atendendo a requisitos duplos para medição de alta precisão e proteção precisa)

Características estruturais: Isolamento totalmente fundido, resistente ao envelhecimento, baixa saturação magnética e resistente a interferências harmônicas

Especificações do circuito secundário: Todos os enrolamentos sobressalentes são curto-circuitados e aterrados de forma confiável para eliminar o risco de alta tensão causada por circuitos abertos secundários

Itens de teste: verificação de polaridade pós-substituição, teste de relação de transformação, teste de isolamento, teste de injeção de corrente primária e teste de operação do relé de proteção

Funções/Aplicações: Amostragem de corrente de linha, medição de energia, proteção contra sobrecarga/curto-circuito e monitoramento de dados backend

4. Destaques de construção e aplicação

Design independente de enrolamento duplo com separação funcional clara: O enrolamento de medição garante medição de energia precisa e sem erros, enquanto o enrolamento de proteção garante operação confiável durante falhas; os dois operam de forma independente, sem interferência mútua, garantindo alta segurança.

Baixa saturação magnética e amostragem estável: Materiais de núcleo de alta qualidade fornecem resistência a harmônicos e surtos de sobrecarga, garantindo excelente linearidade de amostragem em condições de carga leve, carga pesada e falha.

Eliminação completa dos riscos de circuito aberto secundário: A adesão estrita aos protocolos de curto-circuito e aterramento para enrolamentos secundários e a retificação de fiação desatualizada e não conforme eliminam as causas principais de arcos, quebra de isolamento e riscos de lesões de alta tensão.

Excelente desempenho de isolamento adequado para operação de longo prazo: Uma nova estrutura fundida em resina epóxi oferece resistência à umidade, poeira e envelhecimento, evitando efetivamente descargas parciais e riscos de curto-circuito entre espiras.

Testes abrangentes e aceitação em conformidade: Um conjunto completo de testes elétricos pós-substituição e verificações de operação confirmam a conformidade; os dados se alinham precisamente com os sistemas backend, atendendo totalmente aos padrões de aceitação da State Grid. V. Desempenho Operacional Após Retrofitting

Dados de medição precisos e estáveis: As correntes trifásicas são equilibradas e os dados permanecem livres de desvios ou flutuações; os erros de medição são mantidos dentro dos limites padrão, garantindo estatísticas precisas e confiáveis ​​de perda de linha.

Proteção sensível e confiável: A amostragem de falhas para curtos-circuitos e sobrecargas é precisa e autêntica; o sistema de proteção opera corretamente sem falsos disparos ou falhas de disparo, melhorando significativamente as capacidades de segurança e proteção dos equipamentos de linha.

Eliminação dos principais riscos de segurança: Defeitos de alto risco – como envelhecimento do isolamento, descarga parcial, circuitos abertos no circuito secundário e arcos nos terminais – foram completamente erradicados e o aumento da temperatura do equipamento durante a operação permanece dentro dos limites normais.

Dados de monitoramento de backend precisos e válidos: Os dados de telemetria e telessinalização são transmitidos em tempo real com alta precisão, permitindo que o pessoal de O&M avalie com precisão as condições de carga e os status de falha.

Capacidades atualizadas de manutenção de equipamentos: O novo equipamento oferece resistência superior ao envelhecimento, interferência e choque mecânico, atendendo aos requisitos para operação de subestação segura, estável e de longo prazo.

VI. Resumo do caso

Os transformadores de corrente (TCs) de média tensão são componentes essenciais de detecção em subestações, quadros de distribuição de média tensão, sistemas de proteção de linha e configurações de medição de energia, desempenhando um papel duplo na aquisição de dados e no acionamento de proteção. Os TCs antigos estão sujeitos a problemas como degradação do isolamento, saturação magnética e defeitos no circuito secundário, que podem levar a imprecisões de medição, mau funcionamento da proteção e incidentes de segurança de alta tensão. Este projeto de modernização – envolvendo a instalação de novos TCs de alta precisão, mão de obra padronizada do circuito secundário e testes e calibração abrangentes – melhorou efetivamente a precisão da medição da rede e a confiabilidade da proteção, servindo como um modelo de projeto padronizado para remediação de riscos e melhoria de qualidade/eficiência em equipamentos de subestações.
