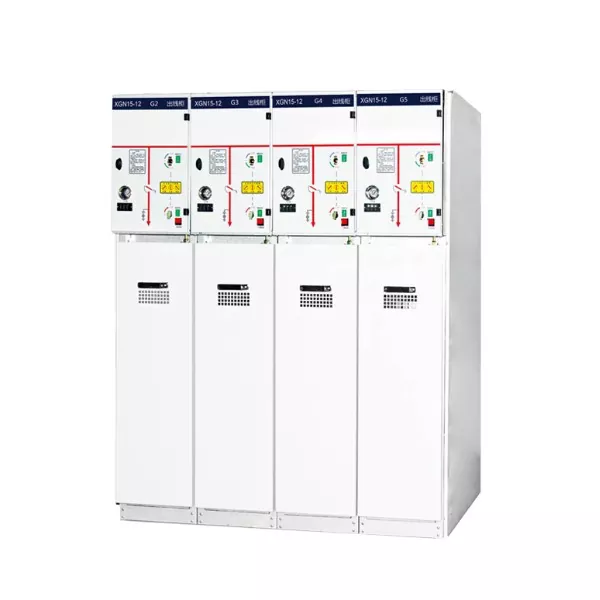

Painel principal de anel isolado a gás XGN15-12

Em muitas áreas residenciais, pequenas fábricas e pequenas subestações, o espaço para as salas de distribuição é extremamente limitado. Os gabinetes de rede em anel comuns são muito grandes e sua instalação também comprimirá o espaço para outros equipamentos, impossibilitando a instalação adequada. Além disso, a unidade principal de anel extraível é cara e tem desempenho de custo extremamente baixo para cenários de distribuição de rede em anel pequeno, resultando em desperdício de custos. O painel principal de anel isolado a gás XGN15-12 foi projetado especificamente para este cenário de distribuição de rede em anel ultrapequeno de 10kV. Com seu design ultralotado, desempenho confiável e preço acessível, ele resolve com precisão os principais pontos problemáticos de "espaço insuficiente e alto custo", permitindo que salas de distribuição ultrapequenas alcancem uma distribuição de rede em anel estável e segura.

Especificações Técnicas

Vantagens principais do produto

O painel principal de anel isolado a gás XGN15-12 combina compacidade, confiabilidade e economia, cada aspecto abordando efetivamente problemas práticos.

Equipado com interruptores de carga SF6, ele opera de forma mais estável e confiável: O núcleo usa interruptores de carga SF6, com gás SF6 servindo como meio de isolamento e extinção de arco. A capacidade de extinção de arco excede a dos vacuostatos comuns e o desempenho do isolamento é excelente. Durante a operação, a taxa de falhas é extremamente baixa, não necessitando de manutenção frequente. Ele se adapta perfeitamente ao cenário de distribuição da rede em anel de 10kV e também apresenta uma característica livre de manutenção por 20 anos, reduzindo significativamente os custos de manutenção posteriores e facilitando o uso pelos compradores.

Design ultracompacto, reduzindo a área ocupada em 30%: Adotando uma estrutura de rede em anel fixo tipo caixa, o design foi otimizado para tornar o gabinete o mais compacto possível. O volume é 30% menor que o do gabinete de rede em anel XGN66 comum. A estrutura é compacta sem sacrificar o desempenho. Mesmo em uma sala de distribuição ultrapequena com espaço limitado, ele pode ser facilmente colocado sem a necessidade de modificação da sala de distribuição, economizando significativamente espaço e resolvendo o problema central de "não ter espaço suficiente" para gabinetes de rede em anel comuns.

Estrutura específica da rede em anel, fonte de alimentação estável sem interrupção: Usando uma estrutura de rede em anel profissional, ela se adapta perfeitamente ao sistema de distribuição de rede em anel de 10kV. Pode alcançar fonte de alimentação bidirecional. Quando um circuito falha, ele pode mudar automaticamente para outro circuito, evitando efetivamente quedas de energia e garantindo o fornecimento normal de energia em cenários como áreas residenciais e pequenas fábricas. É particularmente adequado para cenários de pequena escala com requisitos básicos de continuidade de energia.

Escolha de alta relação custo-benefício, custo reduzido diretamente em 50%: Em comparação com o gabinete de distribuição KYN28, o preço é reduzido diretamente em 50%. Ele elimina funções redundantes e concentra-se nos principais requisitos da distribuição de pequenas redes em anel. Sem gastar uma grande quantidade de dinheiro em equipamentos complexos, pode-se obter uma solução de distribuição de rede em anel estável e confiável a um custo menor, reduzindo significativamente o orçamento de aquisição e melhorando a relação custo-benefício do projeto.

Garantia de qualidade profissional

A Junray Electrical, como fabricante, fornecedor e fábrica profissional na China, está profundamente envolvida na pesquisa e produção de equipamentos de distribuição há muitos anos. Ele segue rigorosamente os padrões nacionais e internacionais, como IEC 62271-200 e GB/T 3906. Cada painel principal de anel isolado a gás XGN15-12 passou por rigorosos testes de resistência e isolamento de tensão, garantindo alta qualidade. Adotamos um design de unidade padronizado e o gabinete é fabricado com precisão a partir de placas de aço de alta qualidade. Possui alta resistência mecânica, com nível de proteção IP3X, que pode efetivamente impedir a entrada de poeira e proteger os componentes internos de alta tensão. É equipado com dispositivos mecânicos de intertravamento de cinco prevenção para evitar operação incorreta e garantir a segurança do pessoal de manutenção. O uso interno de terminais de cabos isolados com borracha de silicone pré-fabricados torna a instalação conveniente e, durante a manutenção, eles podem ser rapidamente desmontados e restaurados, adaptando-se ainda mais aos requisitos de uso de cenários de pequena escala.

Adaptação de cena universal

O painel principal de anel isolado a gás XGN15-12 é amplamente compatível com vários cenários de distribuição de rede em anel ultrapequenos de 10kV, correspondendo com precisão às demandas de energia de diferentes cenários sem a necessidade de modificações adicionais e pode ser colocado em uso diretamente.

Para cenários de distribuição em áreas residenciais, é compatível com salas de distribuição ultrapequenas em áreas residenciais para distribuição em rede em anel de 10kV, de pequeno porte e sem ocupação, garantindo fornecimento estável de energia elétrica aos moradores;

Para pequenas fábricas, é compatível com distribuição em rede de anel de 10kV para pequenas fábricas, com cargas estáveis ​​e baixas taxas de falhas, atendendo às demandas de energia da fábrica para produção, economizando espaço da sala de distribuição;

Para pequenas subestações, é compatível com os requisitos de fonte de alimentação ultrapequenos de pequenas subestações de 10kV, com fonte de alimentação de rede em anel estável e custos reduzidos de operação e manutenção;

Para cenários de pequenos projetos de infraestrutura, é compatível com distribuição de rede em anel de 10kV para pequenos projetos de infraestrutura, com instalação conveniente, durável e duradoura, garantindo o bom andamento dos projetos de infraestrutura.

Em relação a nós

Junray Electrical possui um sistema completo de P&D, produção e inspeção de qualidade. Os componentes principais são selecionados de marcas de alta qualidade. Cada painel principal de anel isolado a gás XGN15-12 passa por testes rigorosos antes de sair da fábrica, garantindo que o desempenho atenda aos padrões e possa passar sem problemas na aceitação do projeto. Este produto é especialmente customizado para cenários ultrapequenos, com tamanho menor e maior custo-benefício. É mais adequado para salas de distribuição ultrapequenas em comparação com produtos similares. Fornecemos orientação abrangente de seleção pré-venda e serviços de manutenção pós-venda. Podemos oferecer sugestões de adaptação personalizadas com base nas reais necessidades do cenário do cliente, além de fornecer orientação profissional de instalação e comissionamento, tornando o processo de compra mais tranquilo e o uso mais tranquilo, além de ajudar os clientes a reduzir custos e melhorar a eficiência da distribuição.

Compra Imediata

Para cenários de distribuição de rede em anel ultrapequenos de 10kV, a escolha do equipamento certo não apenas resolve o problema de "não ter espaço suficiente", mas também economiza custos e garante um fornecimento de energia estável. A escolha da Junray Electrical garante qualidade, oferece preços mais acessíveis e fornece compatibilidade mais precisa, abordando perfeitamente os pontos problemáticos dos gabinetes de rede em anel comuns, sendo grandes em tamanho e com altos custos. Não hesite. Contate-nos imediatamente para garantir esta melhor escolha para equipamentos de distribuição de energia de rede em anel ultrapequenos. Isso permitirá uma fonte de alimentação de rede em anel estável, segura e eficiente em uma sala de energia ultrapequena, reduzindo significativamente os custos de aquisição e operação!

Projeto Comercial em Dhaka, Bangladesh

Visão geral do projeto

·Nome do Projeto: Projeto de Distribuição de Energia para um Centro Comercial em Dhaka

·Localização: Daca, Bangladesh

·Data de conclusão: fevereiro de 2026

·Escala do Projeto: Subestação de distribuição 10kV para centro comercial; capacidade total de 8000kVA

Produtos Utilizados

·Modelo: Unidade principal de anel XGN15-12 (RMU)

·Quantidade: 12 unidades

·Configuração: Componentes nacionais de alta qualidade; Certificado CE

·Certificação: certificado CE

·Requisitos Especiais: Adequado para ambientes de alta temperatura e alta umidade; resistente à corrosão

Solução

Dhaka, Bangladesh, tem um clima tropical caracterizado por altas temperaturas e umidade, e o cliente tinha um orçamento limitado. Fornecemos uma solução XGN15-12 personalizada:

1. Adaptação a Ambientes Tropicais

·Os gabinetes apresentam um acabamento com revestimento em pó resistente à corrosão com um sistema de revestimento de camada dupla para suportar alto calor e umidade.

·Todos os componentes metálicos internos são galvanizados para evitar ferrugem e corrosão.

·Equipado com aquecedores anticondensação e ventiladores com temperatura controlada para evitar condensação em ambiente úmido.

·Todos os componentes são classificados para amplas temperaturas para garantir uma operação confiável em condições de alto calor.

2. Solução econômica

·Utiliza componentes de marcas nacionais de alta qualidade, oferecendo desempenho confiável a um preço competitivo.

·Preço mais de 60% inferior ao das marcas europeias, reduzindo significativamente os custos do projeto.

·Certificado CE, atendendo aos padrões internacionais e garantindo a qualidade.

·Apresenta tecnologia madura com histórico comprovado de aplicação global.

3. Suporte de serviço

·Documentação técnica abrangente fornecida em inglês.

·Suporte técnico remoto e orientação de comissionamento disponíveis.

·Fornecido treinamento operacional em inglês.

·Peças sobressalentes comuns incluídas na remessa para substituição conveniente no local.

Feedback do cliente

"O clima em Dhaka é muito quente e úmido, por isso estávamos preocupados com a durabilidade do conjunto de manobra. As RMUs XGN15-12 da Junray estão funcionando há 3 meses e estão funcionando perfeitamente - sem superaquecimento, sem problemas de corrosão. O preço também é muito competitivo, muito inferior ao das marcas europeias, mas com certificação CE e boa qualidade. Seu suporte técnico remoto também é muito útil. Estamos muito satisfeitos."

— Engenheiro Elétrico, Empresa Imobiliária Comercial de Bangladesh

Visão geral do projeto de renovação

Este projeto envolve a construção de um novo sistema de distribuição de energia de 10kV para um projeto de requalificação urbana composto por edifícios residenciais de grande altura, unidades comerciais ao nível da rua, uma garagem subterrânea e equipamentos públicos de apoio; atende uma carga residencial urbana de alta densidade. A área era anteriormente abastecida por linhas aéreas antigas em uma configuração radial de fonte única, resultando em baixa confiabilidade, altas taxas de falha e falta de capacidade de comutação de falhas – ficando aquém dos padrões modernos de fornecimento de energia residencial.

O projeto envolve a construção de uma nova subestação de distribuição de alta tensão independente, utilizando unidades principais de anel SF6 (RMUs) de tipo fixo XGN15-12. Isso estabelece uma estrutura de fonte de alimentação "de mãos dadas" (loop), permitindo backup de fonte dupla, isolamento seccional, distribuição de carga e proteção de terminal, atendendo assim aos requisitos de alta confiabilidade, operação livre de manutenção e design de equipamento compacto.

Questões anteriores à renovação

Baixa confiabilidade de fornecimento: O fornecimento de fonte única através de linhas antigas significava que qualquer falha ou manutenção na linha exigia um blecaute total da área, levando a reclamações frequentes dos residentes.

Equipamentos antigos e riscos à segurança: Os equipamentos de manobra legados sofreram com a degradação do isolamento e com fraca capacidade de extinção de arco, tornando-os propensos a tropeços e quebras dielétricas durante tempestades.

Falta de capacidade de backup de loop: A ausência de funções de comutação de fonte de energia significava que o sistema não poderia atender aos padrões de aceitação para fornecimento de fonte dupla em novos empreendimentos residenciais.

Grande área ocupada e O&M complexa: Os gabinetes fixos tradicionais de alta tensão eram volumosos e complexos, resultando em altos custos de engenharia civil e uma pesada carga de trabalho de manutenção diária.

Proteção imprecisa: A falta de unidades combinadas de chave fusível-carga dedicadas impediu o rápido isolamento de curto-circuito do transformador ou falhas de sobrecarga.

Plano de Configuração de Equipamentos

De acordo com os padrões de projeto de rede de distribuição residencial e regulamentos de construção, a subestação de alta tensão está equipada com RMUs XGN15-12 10kV SF6. Uma configuração padrão de rede de loop "duas entradas, quatro saídas" é adotada para facilitar o fornecimento de loop de fonte dupla, comutação de ligação seccional e proteção do terminal do transformador. Principais especificações do equipamento

Modelo: Unidade principal de anel SF6 de alta tensão CA interna XGN15-12 (RMU)

Tensão nominal: 12kV (compatível com redes de distribuição de 10kV)

Corrente nominal: 630A

Interrupção por curto-circuito: Chave seccionadora + unidade combinada de fusíveis; permite a rápida eliminação de falhas de curto-circuito do transformador

Estrutura central: Chave seccionadora SF6 de três posições (Fechar, Abrir, Terra); desempenho de isolamento estável

Características do gabinete: Estrutura compacta, tamanho reduzido, livre de manutenção, excelente desempenho de vedação

Modo de Operação: Opções manuais e elétricas; equipado com indicação de linha viva, indicação de falha e intertravamento "Five-Prevention"

Modos de aplicação: Fonte de alimentação principal em anel, fonte de alimentação terminal, fonte de alimentação de backup de fonte dupla

Destaques de construção e aplicação

O tamanho compacto economiza custos de engenharia civil: Menor volume e layout mais compacto em comparação com o painel de distribuição revestido de metal KYN28; adequado para pequenas salas de distribuição em complexos residenciais, reduzindo significativamente o investimento em infraestrutura civil.

Isolamento SF6 estável e confiável: Design totalmente selado com isolamento a gás; não é afetado por poeira externa, umidade ou condensação; adequado para porões e salas de distribuição fechadas.

Alta tolerância a falhas para alimentação principal em anel: configuração do circuito em anel "de mãos dadas"; permite o isolamento de qualquer seção de linha com defeito enquanto a outra seção mantém a energia, permitindo a comutação sem interrupção do serviço.

Combinação de proteção direcionada: combinação seccionadora de carga + fusível limitador de corrente; projetado especificamente para proteção de subestações tipo caixa e transformadores de distribuição residencial; garante eliminação rápida de falhas e operação precisa.

Recursos abrangentes de segurança "Five-Prevention": O intertravamento mecânico evita acidentes como fechamento sob carga, aterramento enquanto estiver energizado ou entrada não autorizada em compartimentos.

Desempenho Operacional

Confiabilidade da fonte de alimentação significativamente melhorada: O backup principal em anel de fonte dupla permite a manutenção da linha e o isolamento de falhas de ponto único sem interrupções em grande escala; a confiabilidade da fonte de alimentação regional atende aos padrões de aceitação da State Grid.

Operação estável e sem falhas: A estrutura de gás SF6 totalmente isolada elimina falhas causadas por fuga, descarga elétrica ou umidade; sem incidentes de tropeços ou anomalias de isolamento ao longo do ano.

Eliminação rápida e precisa de falhas: Eliminação instantânea de curto-circuitos e sobrecargas em transformadores de distribuição; protege efetivamente transformadores downstream e equipamentos de baixa tensão. Carga de O&M significativamente reduzida: O equipamento apresenta um design livre de manutenção, eliminando a necessidade de inspeções frequentes ou reabastecimento de gás, tornando-o ideal para operação autônoma de longo prazo em subestações de distribuição residenciais.

Conclusão e aceitação bem-sucedidas: Cumpre totalmente os padrões de projeto para distribuição de energia residencial urbana, bem como os requisitos para fonte de alimentação principal em anel e transferência automática de energia dupla.

Resumo do caso

A unidade principal em anel (RMU) XGN15-12 é o conjunto de manobra de alta tensão mais amplamente adotado e econômico para projetos de renovação residencial, comercial e municipal, bem como para integração com subestações tipo caixa e redes de distribuição urbana. Comparado ao painel extraível revestido de metal (série KYN), ele oferece vantagens como custos mais baixos, tamanho compacto, operação livre de manutenção e adequação para configurações de rede principal em anel. É altamente adequado para distribuição de terminais de 10kV, seccionamento de anel principal e projetos de distribuição de energia em áreas residenciais e comerciais, tornando-o a escolha preferida para construção de redes de distribuição urbana padronizadas.
