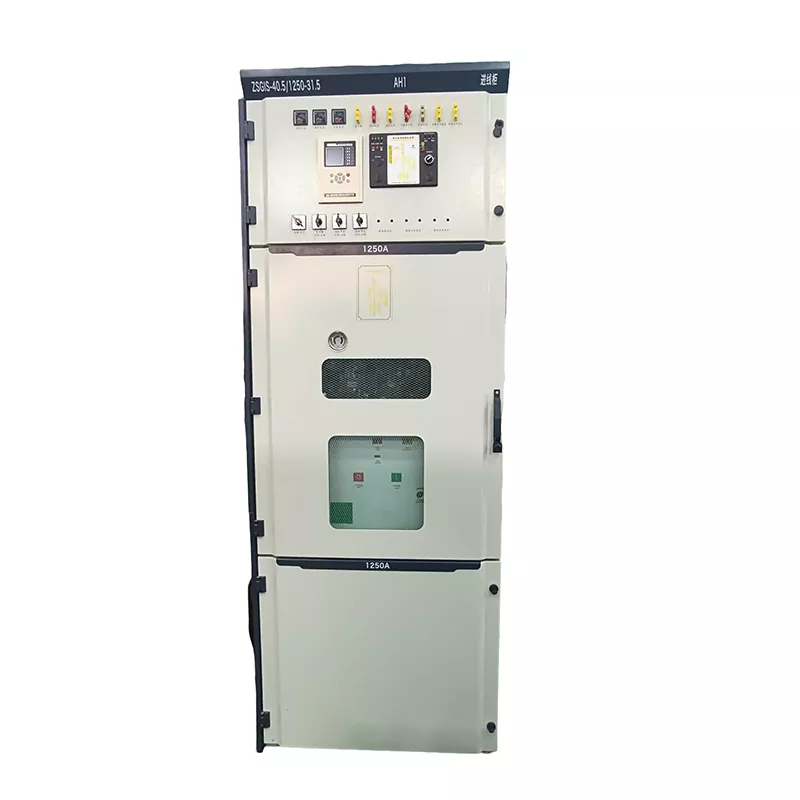

Gabinete de gás ecológico GIS

Superando os desafios de conformidade ambiental enfrentados pelos equipamentos tradicionais de SF6

Você está preocupado com a possibilidade de os gabinetes existentes cheios de gás SF6 precisarem ser retificados ou multados devido ao endurecimento das políticas ambientais? O efeito estufa do gás SF6 é 23.500 vezes maior que o do dióxido de carbono, e o seu controle de emissões tornou-se uma prioridade máxima na indústria de energia. Continuar a utilizar equipamentos tradicionais não só incorre em elevados custos de emissão de carbono, mas também pode ser eliminado do mercado por não cumprir os padrões de avaliação verde.

O gabinete de gás ecológico GIS da Junray Electrical foi projetado especificamente para resolver esse problema da indústria. Abandonamos o gás SF6 puro, altamente poluente, e em vez disso utilizamos ar seco inofensivo ou misturas de gases ecológicos. Isto significa que os seus projetos de distribuição de energia deixarão de produzir gases com efeito de estufa, eliminando completamente as preocupações com a conformidade ambiental e ajudando-o a tomar a iniciativa em infraestruturas verdes e avaliação ambiental.

A proteção ambiental determina o futuro.

A principal competitividade do Gabinete de Gás Ecológico GIS reside nas suas soluções de substituição média e no design estrutural:

Efeito estufa zero: Ao usar ar seco ou gases mistos ecologicamente corretos, elimina fundamentalmente as emissões de gases de efeito estufa, atendendo perfeitamente aos padrões de proteção ambiental nacionais e internacionais, ajudando você a passar facilmente nas inspeções de proteção ambiental.

Totalmente vedado e altamente protetor: Herdando as excelentes tradições dos equipamentos GIS, o gabinete de gás adota uma estrutura de soldagem totalmente vedada com nível de proteção extremamente alto. Quer se trate de névoa salina em áreas costeiras, porões com alta umidade ou ambientes industriais empoeirados, ele pode prevenir eficazmente a erosão externa e garantir que os componentes internos não sejam afetados.

Design livre de manutenção: Graças à estabilidade do gás ecológico e à estrutura totalmente vedada, o equipamento quase não requer manutenção durante sua vida útil. Em comparação com unidades principais de anel comuns, elimina o incômodo de inspeções frequentes e reduz significativamente os custos de operação e manutenção durante todo o ciclo de vida, especialmente adequado para locais remotos ou inacessíveis.

Adaptação aos requisitos de proteção ambiental: Atendendo perfeitamente aos atuais requisitos de proteção ambiental, pode ser perfeitamente adaptado para cidades e regiões com elevados requisitos de proteção ambiental, sem se preocupar com a avaliação ambiental.

Alta confiabilidade: Com baixa taxa de falhas e operação mais estável, possui menor taxa de falhas que gabinetes preenchidos com gás SF6 e possui maior confiabilidade, adaptando-se perfeitamente a cenários com altos requisitos de confiabilidade.

Garantia de qualidade da Junray Electrical

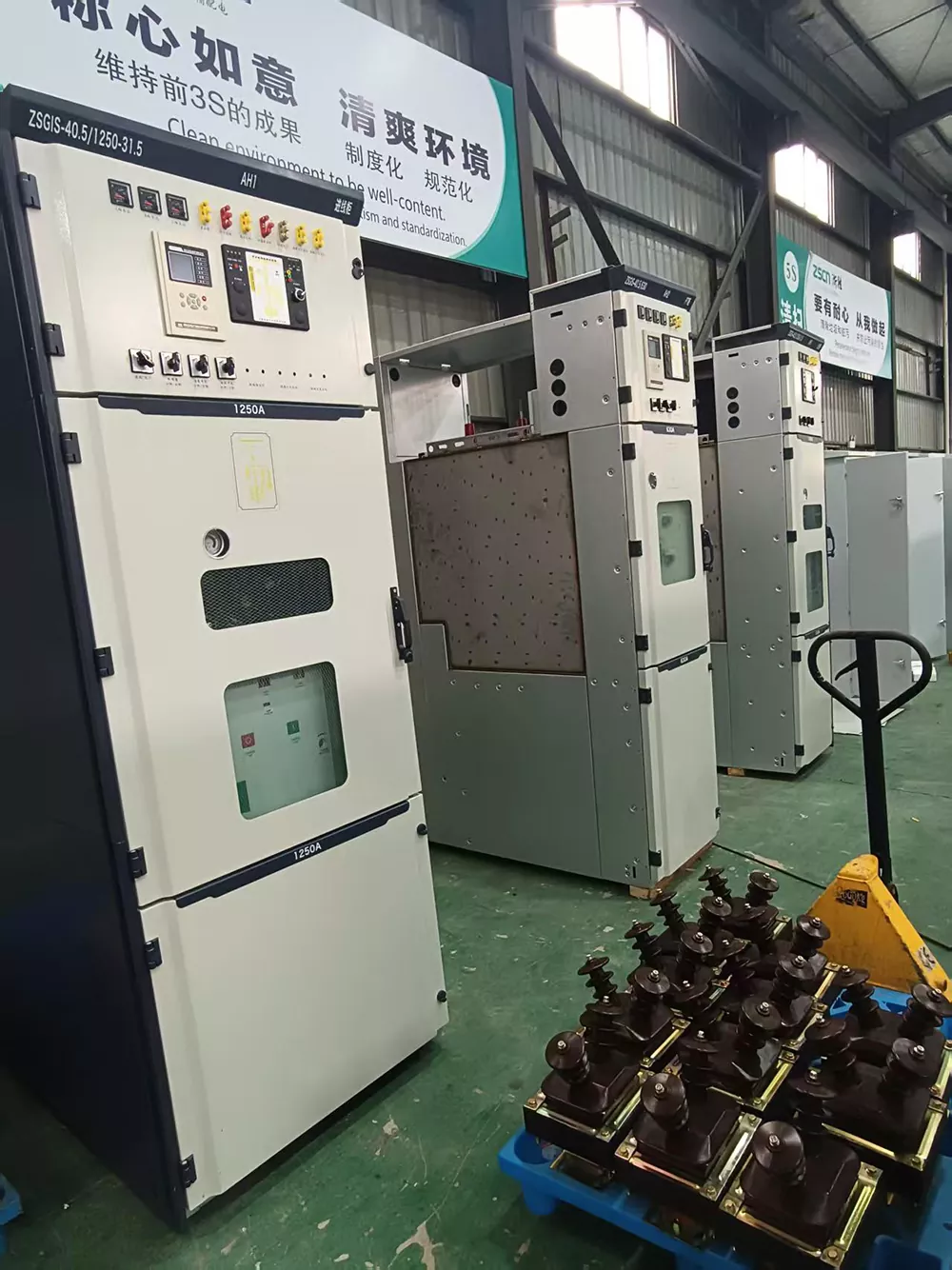

Como um fabricante profissional com profundo conhecimento técnico, a Junray Electrical segue rigorosamente os padrões nacionais para gabinetes de gás GIS ecológicos em sua produção. Nossa fábrica está equipada com equipamentos avançados de soldagem a laser e espectrometria de massa de hélio para garantir a vedação definitiva de cada caixa de gás.

Este gabinete de gás ecológico GIS apresenta uma função de intertravamento mecânico completa de "cinco provas", evitando efetivamente a operação incorreta e garantindo a segurança do pessoal e do equipamento. Cada gabinete entregue de fábrica passa por rigorosos testes de vedação, testes de pressão e testes de intertravamento para garantir uma operação estável dentro da faixa de tensão de 12kV a 40,5kV. Garantimos que a alta confiabilidade e o controle da taxa de falhas de nossos produtos são superiores ou equivalentes aos gabinetes tradicionais preenchidos com gás SF6, fornecendo a proteção de energia mais confiável.

Especificações Técnicas

Cenários aplicáveis

Distribuição de energia urbana: Nas áreas centrais sujeitas a uma avaliação rigorosa de proteção ambiental, são necessários equipamentos com emissão zero.

Zonas costeiras: Resistente à corrosão elevada por névoa salina e em conformidade com os requisitos de proteção ecológica marinha.

Projetos de proteção ambiental: Vários edifícios verdes, novas centrais elétricas e projetos de infraestrutura ecologicamente corretos.

Áreas de alta umidade: Galerias subterrâneas de tubulações, usinas hidrelétricas, etc., em ambientes úmidos, requerem equipamentos de alta proteção.

Solução completa e serviço pós-venda sem preocupações

Escolher a Junray Electrical não é apenas escolher um Fornecedor, mas sim escolher um parceiro comprometido com um futuro verde. Contamos com uma equipe profissional de 50 pessoas, incluindo 5 engenheiros de cotação em tempo integral, que podem lhe fornecer serviços personalizados rápidos e precisos.

Prometemos oferecer resposta rápida global 7x24 horas. Se procura um Gabinete de Gás Ecológico GIS que se adapte perfeitamente às políticas de protecção ambiental e resolva os problemas de humidade e corrosão, não hesite mais. Contate-nos imediatamente para obter consultas técnicas e orçamentos gratuitos e deixe a Junray Electrical construir um sistema de distribuição de energia ecológico, seguro e eficiente para você.

Caso: Projeto de Data Center em Singapura (Sudeste Asiático)

Visão geral do projeto

 Nome do Projeto: Distribuição de energia de alta tensão para data center Tier 3+ de Cingapura

 Localização: Singapura

 Prazo de conclusão: dezembro de 2025

 Escala: carga de TI de 20 MW, padrão Tier 3+

Produtos Utilizados

 Modelo do produto: Painel isolado a gás ecológico GIS-24kV

 Quantidade: 24 unidades

 Configuração: Disjuntor a Vácuo ABB + Proteção do Microprocessador ABB

 Gás Isolante: Nitrogênio (N₂)

 Certificações: Certificação CE, Relatório CB

 Requisitos Especiais: Adaptável a ambientes tropicais de alta temperatura e alta umidade

Solução

Singapura está localizada nos trópicos, com altas temperaturas e umidade, e recursos terrestres extremamente escassos. Os data centers têm requisitos extremamente elevados de espaço e confiabilidade. Oferecemos uma solução GIS personalizada:

1. Extremamente compacto e com economia de espaço

o 24 unidades GIS ocupam apenas cerca de 14,4㎡, economizando mais de 70% em comparação com soluções tradicionais.

o O espaço economizado pode acomodar dezenas de servidores a mais, resultando em um valor significativo.

o Singapura tem custos de terreno extremamente elevados; o espaço economizado excede em muito a diferença de preço do equipamento.

2. Perfeitamente adaptado a ambientes tropicais

o Totalmente adaptável ao ambiente de alta temperatura e umidade de Cingapura.

o Estrutura totalmente vedada, não afetada pela umidade externa e névoa salina.

o Carcaça em aço inoxidável, altamente resistente à corrosão.

o Temperatura interna estável, não afetada por mudanças ambientais externas.

3. Garantia de alta confiabilidade

o Estrutura totalmente vedada e isolada, taxa de falhas extremamente baixa.

o Praticamente livre de manutenção, reduzindo significativamente os custos operacionais.

o Configuração de redundância de fonte de alimentação dupla, confiabilidade da fonte de alimentação de 99,982%.

o Atende aos padrões de data center Tier 3+.

Feedback do cliente

Em Cingapura, onde o espaço é escasso, o painel de distribuição GIS da Junray economizou mais de 70% do espaço em nossa sala de distribuição de energia, permitindo-nos instalar dezenas de racks de servidores adicionais no valor de milhões de dólares. O produto é de qualidade excepcional. E possuir certificações CE e CB, o que simplificou muito nosso processo de aprovação regulatória. Altamente recomendado!

— Sr. Tan, Diretor de Infraestrutura, Data Center de Cingapura

Visão geral do projeto

Este projeto envolve a construção de um novo sistema de distribuição de energia de 10kV para um complexo comercial e residencial de uso misto em um novo bairro urbano. O desenvolvimento compreende edifícios residenciais altos, blocos comerciais, estacionamentos subterrâneos e sistemas de energia de serviços públicos associados. Situado numa zona de paisagem urbana privilegiada com alta densidade populacional, o projeto está sujeito a rigorosos requisitos de avaliação de impacto ambiental (EIA) do governo, exigindo operações com zero flúor, baixo carbono e ecologicamente corretas, sem vazamentos; o uso em larga escala de painéis tradicionais isolados a SF6 – que utilizam um potente gás de efeito estufa – é proibido.

As salas de distribuição de energia do local são caracterizadas por espaço limitado, alta umidade e pouca ventilação, além de rigorosos padrões ambientais e de segurança contra incêndio. Os painéis XGN tradicionais de tipo aberto e as unidades isoladas com SF6 foram considerados inadequados devido a questões como não conformidade com regulamentações ambientais, grandes áreas ocupadas, riscos de vazamento e requisitos complexos de operação e manutenção (O&M). Consequentemente, o projeto utiliza unidades GIS (Gas-Insulated Switchgear) ecológicas de 10kV isoladas com ar limpo, garantindo distribuição de energia verde, operação livre de manutenção e alta segurança e confiabilidade.

Desafios pré-retrofit

Não conformidade ambiental: O gás SF6 tradicional é um potente gás de efeito estufa; regulamentos rigorosos de AIA no novo distrito urbano restringem a sua utilização, impossibilitando a aprovação nas inspeções de aceitação.

Grande área ocupada pelo equipamento: O painel convencional de alta tensão do tipo fixo ocupa um espaço significativo; as salas de distribuição do projeto possuem espaço limitado, inviabilizando a instalação de unidades convencionais.

Fraca Adaptabilidade Ambiental: Salas de distribuição subterrâneas são propensas à umidade e condensação; gabinetes de manobra padrão são suscetíveis a rastreamento de superfície, corrosão e degradação do isolamento.

Alto risco de vazamento: O painel de SF6 tradicional é propenso a microvazamento durante a operação de longo prazo, exigindo extensos esforços anuais de detecção de vazamento.

Altos custos de operação e manutenção: Requisitos para reabastecimento periódico de gás, detecção de vazamentos e testes resultam em manutenção complexa e dispendiosa de longo prazo.

Plano de Configuração de Equipamentos

O sistema de distribuição de alta tensão de 10kV do projeto utiliza exclusivamente unidades GIS ecológicas isoladas com ar limpo (ou ar seco) em vez dos tradicionais quadros de distribuição isolados com SF6. Esta configuração atende aos padrões de redes elétricas urbanas verdes, construção de baixo carbono e inspeções de aceitação ambiental. Principais especificações do equipamento

Modelo: Painel de distribuição GIS ecológico de 10kV (sem flúor)

Tensão nominal: 12kV

Meio de isolamento: Ar limpo e seco (zero SF6, zero gases de efeito estufa)

Corrente nominal: 630A/1250A

Estrutura: Design integrado GIS totalmente vedado, totalmente isolado e modular

Configuração Funcional: Alimentadores de entrada/saída, PT, bus-tie, alimentação de rede em anel, monitoramento ao vivo, indicação de falha

Principais vantagens: Ecológico e com baixo teor de carbono, sem poluição por gases, sem necessidade de detecção de vazamentos ou reposição de gás, tamanho compacto

Destaques de construção e aplicação

Altamente integrado e compacto; economiza mais de 40% do espaço da sala de distribuição em comparação com painéis de distribuição de alta tensão tradicionais, tornando-o ideal para salas de distribuição subterrâneas apertadas.

Estrutura totalmente vedada e isolada; não é afetado pela umidade, poeira ou condensação, tornando-o adequado para ambientes subterrâneos úmidos e agressivos.

Utiliza isolamento de ar limpo; não contém gases fluorados com efeito de estufa e atinge zero emissões de carbono ao longo de todo o seu ciclo de vida, passando facilmente em inspeções ambientais e de construção ecológica.

Pré-preenchido na fábrica e livre de manutenção; elimina a necessidade de testes complexos de vazamento no local ou reabastecimento de gás, reduzindo significativamente os prazos de construção e aceitação.

Desempenho Operacional

Conformidade ambiental com risco zero: Elimina completamente os gases de efeito estufa SF6 (redução de 100%); atende plenamente aos padrões de rede verde e de baixo carbono para novos distritos urbanos e passa nas avaliações de impacto ambiental na primeira tentativa.

Estabilidade da fonte de alimentação significativamente melhorada: A estrutura totalmente isolada e selada evita falhas causadas por rastreamento de condensação ou descarga de poeira; atinge zero falhas e zero desarmes após o comissionamento.

Custos de O&M ultrabaixos: Não são necessários testes anuais de vazamento, reabastecimento de gás ou análise de gás; permite uma operação verdadeiramente livre de manutenção.

Alta utilização de espaço: O design compacto e modular resolve o problema de espaço limitado em salas de distribuição subterrâneas.

Segurança aprimorada: Peças energizadas totalmente fechadas, sem componentes expostos de alta tensão; elimina riscos de choque elétrico e curto-circuitos fase-fase.

Resumo do caso

O painel GIS ecológico de 10kV é atualmente a principal alternativa para novos distritos urbanos, salas de distribuição subterrâneas, edifícios verdes e projetos de redes com zero carbono. Em comparação com unidades principais de anel SF6 tradicionais e comutadores fixos de alta tensão, esta solução oferece vantagens excepcionais - como ser ecologicamente correta e livre de poluição, ter uma área compacta e ser resistente à umidade, livre de manutenção, segura e confiável - tornando-a perfeitamente adequada aos requisitos da distribuição de energia urbana moderna de alto padrão, conformidade ambiental e operação estável a longo prazo.
