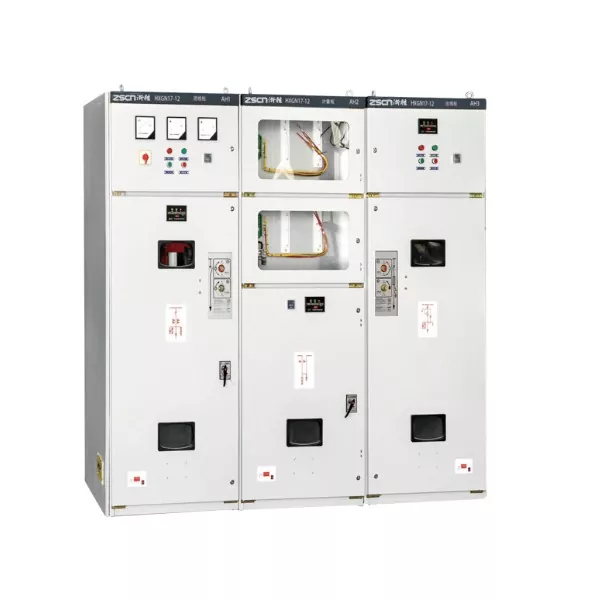

Unidade principal de anel fechado de metal HXGN17-12

Em muitos cenários de distribuição de pequenas redes em anel de 10 kV, a confiabilidade do equipamento é extremamente exigente. No entanto, o desempenho dos gabinetes de rede em anel HXGN comuns é insuficiente e sua estabilidade operacional é fraca, dificultando o atendimento aos requisitos de fornecimento de energia de tais cenários. Em alguns casos, os gabinetes de rede em anel precisam ser instalados em subestações tipo caixa. Os gabinetes de rede em anel comuns são muito grandes e têm pouca adaptabilidade, tornando impossível sua implantação flexível. A unidade principal de anel fechado de metal HXGN17-12 aborda com precisão esse ponto problemático. Baseado no HXGN comum, ele foi amplamente atualizado, levando em consideração a confiabilidade, compacidade e adaptabilidade, e se tornou uma solução atualizada exclusiva para distribuição de pequenas redes em anel de 10kV de alta qualidade.

Três atualizações importantes

A unidade principal de anel fechado de metal HXGN17-12 é uma versão atualizada do HXGN comum. Cada vantagem é otimizada para atender aos principais requisitos da distribuição de energia em pequenas redes em anel.

Estrutura aprimorada, operação mais estável e confiável: Adotando uma estrutura de caixa aprimorada, em comparação com o gabinete de rede em anel HXGN comum, o projeto estrutural é mais razoável, o layout dos componentes internos é otimizado, reduzindo riscos operacionais, a taxa de falhas é significativamente reduzida, nenhuma manutenção frequente é necessária, adaptando-se perfeitamente aos requisitos de alta confiabilidade de pequenos cenários de rede em anel de 10kV, capaz de operação estável a longo prazo e garantindo fornecimento de energia contínuo.

Chave de carga SF6, desempenho superior de extinção de arco: Equipado com uma chave de carga SF6 madura, usando gás SF6 como meio de isolamento e extinção de arco, a capacidade de extinção de arco excede em muito a dos interruptores de vácuo comuns, com velocidade de ruptura rápida, energia de arco pequena, leve erosão de contato, operação mais confiável, atendendo melhor às necessidades reais de pequena distribuição de rede em anel de 10kV, e também tendo a característica de livre de manutenção a longo prazo, reduzindo os custos posteriores de operação e manutenção.

Proteção de intertravamento de cinco prevenção, operação mais segura: Equipado com um dispositivo de intertravamento de cinco prevenção dedicado, seguindo rigorosamente os requisitos de segurança de "cinco prevenção", evitando completamente operações incorretas, como operação de carga, contato acidental com peças energizadas, etc., não apenas garantindo a segurança pessoal do pessoal de manutenção, mas também evitando falhas de equipamentos e quedas de energia causadas por operações incorretas, construindo de forma abrangente uma barreira de segurança de operação de alta tensão de 10kV.

Especificações Técnicas

Os cenários de aplicação abrangem vários sistemas de distribuição de energia de rede em anel de 10kV de pequena escala e alta tecnologia.

Com alta confiabilidade, tamanho compacto e ampla adaptabilidade, a unidade principal de anel metálico HXGN17-12 é amplamente utilizada em vários cenários de distribuição de energia de rede em anel de 10kV de pequena escala com altos requisitos de confiabilidade. Também pode ser instalado de forma flexível em subestações tipo caixa e possui adaptabilidade extremamente forte. Em cenários de distribuição de energia em áreas residenciais, é adequado para distribuição de energia em rede em anel de 10kV em áreas residenciais com altos requisitos de confiabilidade, garantindo um fornecimento estável de eletricidade aos residentes. Em cenários de pequenas fábricas, é adequado para distribuição de energia em rede em anel de 10kV em pequenas fábricas, atendendo aos requisitos de fonte de alimentação estável para produção. Em cenários de pequenas subestações, é adequado para distribuição de energia em rede em anel de 10kV de pequenas subestações de 10kV, com operação estável e manutenção conveniente. Em cenários de pequenos projetos de infraestrutura, é adequado para distribuição de energia em rede em anel de 10kV de pequenos projetos de infraestrutura, sendo durável, confiável e altamente adaptável.

Garantia de Qualidade

Junray Electrical, como fabricante, fornecedor e fábrica profissional na China, segue estritamente o padrão nacional da unidade principal de anel HXGN17-12. Cada unidade principal de anel fechado de metal HXGN17-12 passa por rigorosos testes estruturais, testes de tensão de resistência e testes de intertravamento para garantir uma operação estável e segura e garantir a qualidade. Oferecemos personalização de unidades e personalização de funções. Com base no pequeno plano de distribuição da rede em anel de 10kV do cliente, podemos personalizar um gabinete exclusivo para atender perfeitamente às necessidades reais. Quer seja para licitação de projeto ou aceitação de engenharia, ele pode ser aprovado com sucesso. O processo é maduro e durável, tornando a aquisição mais conveniente e o uso mais tranquilizador.

Visão geral do projeto

Este projeto envolve a atualização e renovação do sistema de distribuição de energia de 10kV para um cluster de pequenas e médias empresas (PMEs) dentro de um parque industrial. O parque compreende vários edifícios de fábrica padrão, oficinas de P&D e cargas de serviços públicos associadas; a carga elétrica é dispersa por vários circuitos ramificados, necessitando de uma configuração de fonte de alimentação de rede em anel multissegmentada. O antigo painel existente sofreu degradação do isolamento, projeto estrutural rudimentar, falta de mecanismos confiáveis ​​de intertravamento de "cinco prevenção" e incapacidade de facilitar a interconexão flexível da rede em anel. Esses problemas resultaram em extensas interrupções de energia durante a manutenção e baixa confiabilidade do fornecimento, impactando gravemente as operações normais de produção das empresas.

O projeto envolve a substituição de todos os quadros de distribuição de alta tensão por unidades principais internas de anel fechado em metal (RMUs) HXGN17-12. Essas unidades atenderão linhas de entrada de 10kV, interconexão seccional, ramificação de carga e alimentação terminal para subestações tipo caixa. Esta configuração estabelece uma estrutura de rede de distribuição confiável com múltiplos segmentos e interconexões, atendendo assim aos requisitos do parque para expansão de capacidade, isolamento de manutenção e transferência ininterrupta de energia.

Questões anteriores à renovação

Riscos de segurança significativos associados ao envelhecimento dos quadros de distribuição: Os gabinetes de tipo fixo mais antigos não possuíam intertravamento abrangente de "cinco prevenção", tornando-os propensos a erros operacionais; a degradação do isolamento e o acúmulo de poeira levaram a rastros e descargas elétricas, causando tropeços durante tempestades.

Incapacidade de fornecer fonte de alimentação flexível em rede em anel: Os equipamentos existentes careciam de interconexão confiável e capacidade de seccionamento; as falhas exigiram o desligamento total da linha, resultando em perdas substanciais de produção para os empreendimentos do parque.

Dificuldade na expansão dos circuitos: A estrutura fixa dos antigos gabinetes impediu a adição de novos circuitos ramais, não conseguindo atender às crescentes demandas de energia dos novos empreendimentos que ingressam no parque.

Manutenção e operações complicadas: A falta de compartimentos funcionais independentes significava que a manutenção exigia cortes de energia em grande escala, resultando em elevados riscos operacionais e baixa eficiência de reparações de emergência.

Baixa classificação de proteção: Dado o ambiente complexo e os altos níveis de poeira ao redor dos edifícios da fábrica, os gabinetes padrão ofereciam pouca resistência à poeira e à umidade, levando a uma alta taxa de falhas do equipamento.

Plano de Configuração de Equipamentos

Para atender às características de distribuição do parque industrial - especificamente a necessidade de múltiplas filiais, interconexão de rede em anel e expansão frequente de capacidade - o projeto adota unidades principais de anel fechado de metal (RMUs) tipo caixa HXGN17-12 para o sistema de distribuição de média tensão. Essas unidades utilizam um projeto de chave seccionadora a vácuo, fornecendo funções confiáveis ​​de rede em anel, seccionamento e proteção de terminal. Principais especificações do equipamento

Modelo: HXGN17-12 Unidade principal interna de anel fechado de metal de média tensão (RMU)

Tensão nominal: 12kV (adequado para redes de distribuição de 10kV)

Corrente nominal: 630A

Elemento de interrupção: Chave de carga a vácuo combinada com proteção de fusível limitadora de corrente

Estrutura do Gabinete: Invólucro metálico; barramentos independentes e compartimentos de cabos; canal de alívio de pressão integrado

Classe de proteção: IP4X (à prova de poeira e resistente à umidade; adequado para ambientes industriais complexos)

Recursos de segurança: Intertravamentos mecânicos/elétricos "Five-Prevention" abrangentes, indicação de linha viva, indicação de falha e intertravamentos de aterramento

Modos de operação: Suporta interconexão de rede em anel, fonte de alimentação seccionada, distribuição de terminal e backup de energia dupla

Destaques de construção e aplicação

Forte capacidade de rede em anel e fonte de alimentação flexível: permite configuração flexível de redes "daisy-chain" (hand-in-hand) de várias seções; falhas em uma única seção podem ser isoladas e a energia redirecionada, minimizando significativamente o escopo das interrupções de energia.

Desempenho estável de extinção de arco a vácuo: Utiliza interruptores de carga a vácuo que oferecem fortes capacidades de extinção de arco, incombustibilidade e operação livre de manutenção; elimina os riscos de vazamento de gás associados aos painéis de SF6, garantindo a segurança ambiental.

Estrutura Durável Adequada para Ambientes Industriais: Gabinete metálico totalmente fechado com altos índices de proteção; resiste efetivamente à poeira de fábrica e às flutuações de temperatura e umidade, garantindo estabilidade de isolamento a longo prazo.

Expansão de capacidade conveniente: Os gabinetes podem ser unidos lado a lado de maneira flexível; futuros aumentos de carga dentro do parque industrial podem ser acomodados por meio de expansão direta, sem a necessidade de uma revisão completa do sistema.

Intertravamentos de segurança abrangentes de "Cinco Prevenção": Elimina completamente acidentes elétricos críticos, como comutação sob carga, abertura de portas enquanto estiver energizado ou aterramento acidental, garantindo alta segurança durante a operação e manutenção.

Desempenho Operacional

Confiabilidade da fonte de alimentação significativamente melhorada: permite isolamento seccional e reencaminhamento de falhas; manutenções ou falhas não exigem mais o desligamento total da linha, garantindo a produção contínua para os empreendimentos do parque.

Operação estável e sem falhas: A extinção de arco a vácuo combinada com uma estrutura totalmente vedada evita fugas, flashover e falhas relacionadas à umidade, resultando em zero disparos anormais ao longo do ano.

Eliminação de falhas precisa e confiável: A proteção combinada de fusíveis e interruptores de carga garante a eliminação rápida de falhas de curto-circuito em transformadores e ramais, protegendo os equipamentos a jusante.

O&M seguro e conveniente: Apresenta funções abrangentes de "Five-Prevention" e um layout estrutural claro; os locais de falhas são facilmente identificados, aumentando significativamente a eficiência da manutenção e reduzindo drasticamente os riscos operacionais. Atende às necessidades de expansão de capacidade de longo prazo: O gabinete possui estrutura expansível que acomoda futura atração de negócios e crescimento de carga dentro do parque industrial, com ampla capacidade reservada para distribuição de energia.

Resumo do caso

O HXGN17-12 é uma unidade principal de anel tipo vácuo (RMU) projetada especificamente para parques industriais, clusters industriais, salas de distribuição de energia de fábricas e atualizações de redes de distribuição urbana. Ao contrário do XGN15-12 (que utiliza isolamento de gás SF6), este modelo emprega extinção de arco a vácuo, elimina riscos de vazamento de gás e é ecologicamente correto e livre de manutenção. Comparado ao painel de distribuição revestido de metal da série KYN28, ele oferece custos mais baixos, ocupa menos espaço e adaptabilidade superior para configurações de rede em anel, tornando-o a escolha ideal e econômica para sistemas de distribuição de rede em anel de alta confiabilidade que exigem múltiplos circuitos e recursos de seccionamento em zonas industriais.
