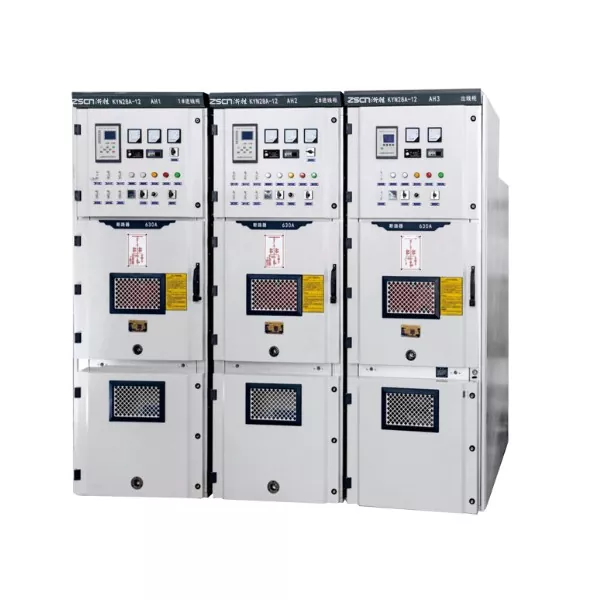

O painel metálico extraível blindado KYN28-24 AC é um painel metálico extraível blindado especialmente desenvolvido pela Junray Electrical para a rede elétrica de 20kV. Ele supera a limitação dos gabinetes tradicionais de montagem média de 12kV que não podem ser adaptados ao sistema de tensão de 20kV. Com uma tensão nominal de 24kV como parâmetro principal, ele constrói uma solução de distribuição de energia CA trifásica interna profissional e confiável de 50 Hz. O equipamento adota uma estrutura de carrinho de mão de montagem média e o corpo do gabinete é processado com precisão a partir de placas de aço zinco aluminizado. A estrutura geral é dividida em quatro compartimentos independentes: câmara do barramento, câmara do disjuntor, câmara do cabo e câmara do instrumento. Cada área é isolada fisicamente, garantindo a estabilidade da operação em alta tensão do ponto de vista estrutural. Como um equipamento de distribuição de energia dedicado para a rede elétrica de 20kV, seu projeto e fabricação atendem totalmente aos rígidos padrões de cenários de distribuição de energia de alta tensão. Desde a configuração de isolamento, desempenho de proteção até intertravamentos de segurança, todos são customizados de acordo com os requisitos do sistema de 20kV, tornando-o o equipamento padrão de distribuição de energia para subestações de 20kV e grandes projetos industriais.
|
Tensão nominal |
CA 24KV |
|
Frequência nominal |
50 Hz |
|
Corrente nominal |
630A~4000A |
|
Corrente suportável nominal de curta duração |
31,5kA/40kA/50KA |
|
Classe de Proteção |
Estrutura IP5X |
|
Método de instalação de estrutura extraível montada no centro |
De chão |
O equipamento possui uma tensão nominal de CA 24kV, que pode atender de forma estável à demanda de transmissão de alta tensão de uma rede elétrica de 20kV. Em comparação com o gabinete convencional de montagem central de 12kV, o nível de tensão foi duplicado, resolvendo completamente o problema central de que o equipamento comum não consegue se adaptar à rede elétrica de 20kV e atendendo aos requisitos de distribuição e controle de energia em cenários de alta tensão. Combinado com os componentes de isolamento dedicados de 24kV e barramentos de cobre espessos, o desempenho do isolamento e a capacidade de transporte de corrente são atualizados simultaneamente, garantindo a operação segura a longo prazo do circuito de alta tensão.
O gabinete do painel metálico fechado KYN28-24 AC possui um nível de proteção IP5X, que é superior ao padrão IP4X comumente adotado por gabinetes de montagem central de 12kV. Ele pode bloquear totalmente a entrada de poeira e resistir à erosão da umidade ambiental. A estrutura do gabinete totalmente vedada combinada com componentes de vedação dedicados ainda pode proteger os componentes internos de alta tensão contra interferências externas em ambientes industriais empoeirados e com alta umidade, subestações externas, etc., mantendo isolamento estável e desempenho de condutividade e estendendo a vida útil do equipamento.
A corrente suportável nominal de curta duração cobre três níveis: 31,5kA, 40kA e 50kA. Ele pode suportar o maior impacto de corrente de curto-circuito de 50kA, excedendo em muito os padrões de tolerância de equipamentos comuns de 12kV. Quando uma rede elétrica apresenta uma falha de curto-circuito, ela pode suportar rapidamente a grande corrente instantânea, evitando deformação do gabinete, quebra de isolamento e outros problemas, garantindo a integridade do equipamento durante falhas na rede elétrica e fornecendo suporte confiável para proteção do sistema de energia.
É equipado com intertravamentos duplos mecânicos e elétricos para atingir cinco funções preventivas: evitar o puxão do carrinho de mão com carga, evitar o disparo e fechamento incorreto do disjuntor, evitar o fechamento da chave de aterramento com energia, evitar a entrada nos compartimentos energizados com energia e evitar o fechamento do disjuntor quando a chave de aterramento estiver fechada. Isto elimina o risco de operação incorreta desde a raiz e garante a segurança do pessoal de manutenção. O carrinho de mão montado no meio pode ser retirado de forma independente e a manutenção de circuito único não requer o desligamento de todo o sistema, permitindo manutenção ininterrupta e adequada para cenários com requisitos extremamente altos de continuidade de energia.
Como principal linha de entrada e saída e equipamento de medição de uma subestação de rede elétrica de 20kV, ela assume as tarefas de recepção, distribuição e controle de energia elétrica de alta tensão, atendendo aos requisitos de distribuição de energia estável do lado de alta tensão da subestação.
Adequado para o sistema principal de distribuição de energia de 20kV de grandes parques industriais, fornecendo suporte de energia de alta tensão para várias fábricas e oficinas dentro do parque, garantindo fornecimento contínuo de energia e controle seguro para a produção industrial.
Distribuição de energia para data centers supergrandes
O painel metálico KYN28-24 AC pode ser aplicado à distribuição de energia de alta tensão de 20kV de data centers IDC supergrandes, atendendo aos requisitos de fonte de alimentação ininterrupta de data centers e fornecendo energia confiável de alta tensão para cargas principais, como clusters de servidores e sistemas de resfriamento.
Atendendo a projetos de distribuição de energia de 20kV para grandes projetos de infraestrutura, como aeroportos, centros ferroviários de alta velocidade e grandes locais, é adequado para as demandas de energia de alta tensão durante as fases de construção e operação dos projetos, garantindo a operação estável do sistema de energia.
Fornecendo soluções de distribuição de energia de nível 20kV para fábricas com requisitos de alta tensão, como fabricação de aço, produtos químicos e eletrônicos, atendendo aos requisitos de fonte de alimentação e proteção para grandes equipamentos de produção e motores de alta tensão.
Junray Electrical é uma fábrica profissional e fornecedora de painéis metálicos KYN28-24 AC na China. Estamos profundamente engajados na pesquisa e fabricação de equipamentos de distribuição de energia de alta tensão há muitos anos e possuímos um sistema completo de pesquisa, produção e inspeção de qualidade de produtos. O produto KYN28-24 segue padrões nacionais e internacionais, como IEC298 e GB3906, em todo o seu processo de design e produção. Os componentes principais são selecionados de marcas de alta qualidade do setor. Cada dispositivo passa por testes rigorosos, como tensão suportável, isolamento e intertravamento antes de sair da fábrica para garantir a conformidade do desempenho. Contamos com uma equipe técnica profissional que pode fornecer soluções customizadas de acordo com as reais necessidades da rede elétrica de 20kV do cliente. Ao mesmo tempo, oferecemos um serviço de ciclo completo que abrange instalação e comissionamento, treinamento em operação e manutenção e reparo pós-venda.
1. O KYN28-24 pode substituir diretamente o quadro de distribuição de montagem média de 12kV?
A tensão nominal do KYN28-24 é de 24kV, projetada especificamente para uma rede elétrica de 20kV. Seus parâmetros de isolamento e estrutura do gabinete são adequados para altos níveis de tensão. O quadro de distribuição de montagem média de 12kV só é aplicável a redes elétricas de 12kV ou menos. Os níveis de tensão não correspondem e não podem ser usados de forma intercambiável.
2. Quais condições ambientais específicas o painel metálico fechado KYN28-24 AC com nível de proteção IP5X pode suportar?
A proteção IP5X pode impedir completamente a entrada de poeira e também resistir a jatos de água de baixa pressão de todas as direções. É adequado para oficinas industriais empoeiradas e com alta umidade, subestações externas, salas de distribuição subterrâneas, etc., e não são necessárias instalações de proteção adicionais.
3. Quais são as vantagens da estrutura intermediária do carrinho de mão para manutenção?
O carrinho de mão pode ser retirado de forma independente. No caso de falha de um único circuito, apenas o carrinho de mão correspondente precisa ser retirado para manutenção, enquanto os demais circuitos continuam funcionando. Isso permite a manutenção sem falta de energia, reduzindo significativamente o tempo de inatividade e é adequado para cenários como hospitais, data centers e transporte ferroviário onde não são permitidas quedas de energia.
4. Qual é a faixa de corrente nominal que este produto pode acomodar?
A corrente nominal do equipamento cobre 630A a 4000A. Você pode escolher a especificação de corrente correspondente de acordo com os requisitos de carga do cliente, atendendo às diferentes demandas de corrente que vão desde pequenas distribuições de energia até grandes projetos industriais.
Este projeto envolve a construção de um novo sistema de distribuição de energia de alta tensão de 20kV para uma base de produção industrial em grande escala especializada em novos materiais. A instalação abriga linhas de produção pesadas com equipamentos de britagem, moagem e secagem em grande escala acionados por acionamentos de frequência variável (VFDs), criando condições operacionais de alta carga e carga de choque. A rede regional utiliza um padrão de distribuição de 20kV (diferente do padrão convencional de 10kV); os equipamentos originalmente planejados para a classe de 12kV não tinham capacidade de suportar tensão e margens de isolamento suficientes, não atendendo aos requisitos de proteção contra sobretensão do sistema e operação segura.
Para acomodar o nível de tensão de 20kV, melhorar o isolamento do sistema e suportar condições industriais de poeira e sobretensão, o projeto utiliza painel de alta tensão extraível revestido de metal KYN28-24 em toda a subestação. Essas unidades servem como equipamento principal para as principais linhas de entrada, conexões de barramento, alimentadores de energia e proteção de transformadores, garantindo produção contínua de serviços pesados em toda a instalação.
Incompatibilidade de nível de tensão: A rede regional opera a 20kV; os gabinetes KYN28-12 padrão não possuem a classificação de resistência de tensão necessária, apresentando riscos de ruptura dielétrica e descarga elétrica e, portanto, são estritamente inadequados.
Sobretensões Industriais Frequentes: Partidas/paradas frequentes de grandes motores e comutação de VFDs geram altas sobretensões operacionais, exigindo margens de isolamento excepcionais.
Ambiente severo do local: Altos níveis de poeira em oficinas de produção e flutuações diurnas significativas de temperatura tornam os gabinetes padrão propensos ao acúmulo de poeira, rastreamento de superfície e envelhecimento acelerado do isolamento.
Requisitos de alta confiabilidade: As linhas de produção operam continuamente (24 horas por dia, 7 dias por semana) sem permitir quedas de energia generalizadas; um design extraível é essencial para rápida manutenção e substituição de componentes.
Alta precisão na proteção de relés: Equipamentos pesados impõem requisitos rigorosos de proteção contra curto-circuito, proteção contra sobrecarga e sensibilidade de operações de disparo instantâneo.
De acordo com os padrões de rede de 20kV e condições de operação industrial pesada, a sala de distribuição de alta tensão é uniformemente equipada com painel de distribuição extraível revestido de metal KYN28-24. As unidades possuem disjuntores a vácuo, relés de proteção inteligentes baseados em microprocessadores, mecanismos de operação elétrica e canais independentes de alívio de pressão, atendendo a requisitos rigorosos de isolamento, capacidade de resistência à tensão e segurança. Principais especificações do equipamento
Modelo: Painel de distribuição CA removível blindado em metal KYN28-24
Tensão nominal: 24kV (compatível com sistemas de distribuição de 20kV)
Nível de isolamento nominal: Tensão suportável de frequência de energia 65kV; tensão suportável ao impulso atmosférico de 125kV; margem de isolamento significativamente maior do que o quadro de distribuição de 12kV
Corrente nominal: 1250A/1600A
Corrente suportável de curto prazo: 25kA/4s
Estrutura do Gabinete: Revestido de metal, totalmente fechado, com quatro compartimentos separados independentemente (barramento, disjuntor, cabo e compartimentos de instrumentos)
Modo de Operação: Tipo caminhão removível; apresenta três posições: Serviço, Teste e Isolado
Recursos de segurança: Duplo intertravamento mecânico e elétrico; Sistema de intertravamento “Five-Prevention” para evitar erros operacionais; canais independentes de alívio de pressão
Classificação de proteção: IP4X (à prova de poeira e objetos estranhos); adequado para ambientes industriais agressivos
Alto isolamento para redes de 20kV: A classificação de alta tensão suportável de 24kV resolve problemas relacionados a sobretensão e isolamento insuficiente em sistemas de 20kV, evitando efetivamente acidentes com descargas elétricas e quebras.
Estrutura segura e separada de forma independente: Os compartimentos funcionais são totalmente isolados; uma falta em um único circuito não se propagará para o barramento ou gabinetes adjacentes, mantendo o escopo da falta controlável.
Substituição Rápida do Caminhão: O caminhão do disjuntor pode ser retirado e substituído por um sobressalente; os reparos de emergência não exigem cortes prolongados de energia, garantindo a operação contínua da linha de produção.
Intertravamento abrangente de "Cinco Prevenção": Previne efetivamente acidentes elétricos críticos, como abertura/fechamento incorreto, fechamento com a chave de aterramento acionada ou abertura da porta enquanto estiver energizada, garantindo alta segurança durante a operação e manutenção.
Adequado para condições industriais empoeiradas: A estrutura do gabinete totalmente fechada resiste efetivamente à poeira e à condensação, evitando o envelhecimento do isolamento, garantindo uma operação estável a longo prazo.
Isolamento estável e confiável: O projeto de alta tensão suportável de 24kV é perfeitamente adequado para a rede de 20kV da planta e sobretensões de comutação industrial; não ocorreram descargas elétricas, quebras ou falhas de isolamento desde o comissionamento.
Forte capacidade de isolamento de falhas: A estrutura do compartimento independente evita completamente a propagação de falhas; as operações de proteção são precisas, sem casos de disparo indesejado ou falha no disparo. Eficiência de manutenção significativamente melhorada: Apresenta um design tipo caminhão extraível que permite a rápida substituição por uma unidade sobressalente, reduzindo o tempo de inatividade para manutenção em mais de 80%.
Vida útil prolongada do equipamento: A construção à prova de poeira, resistente à umidade e ao envelhecimento garante adequação para ambientes industriais agressivos e resulta em uma taxa de falhas extremamente baixa.
Suporta produção contínua de serviço pesado: Lida com confiança com as cargas de equipamentos de acionamento de frequência variável (VFD) de alto impacto e serviço pesado em toda a instalação, garantindo uma fonte de alimentação ininterrupta 24 horas por dia para produção.
O painel de distribuição de alta tensão KYN28-24 é um modelo premium projetado especificamente para sistemas de distribuição de energia de 20kV, instalações industriais pesadas e condições operacionais de alta sobretensão. Comparado ao painel de distribuição padrão de 12kV, ele oferece margens de isolamento superiores, classificações de resistência de tensão mais altas, resiliência robusta contra sobretensão, intertravamento de segurança abrangente e facilidade de manutenção. Resolve eficazmente problemas críticos associados a projetos industriais de 20kV – como incompatibilidades de nível de tensão, isolamento insuficiente e altas taxas de falha – tornando-o a escolha padrão preferida para sistemas de distribuição de 20kV em setores que incluem novos materiais, produtos químicos, mineração e parques industriais de grande escala.
