A Caixa Combinadora Fotovoltaica é um componente central no lado CC das usinas fotovoltaicas. Ele é usado principalmente para agregar correntes CC de várias cadeias de módulos fotovoltaicos e enviá-las para gabinetes de distribuição CC e inversores, simplificando efetivamente a fiação complexa no local e reduzindo os custos de construção.
Disponível nas versões inteligente e padrão (não inteligente), o produto integra vários recursos de segurança, como proteção por fusível, proteção contra surtos e proteção de aterramento. Combinado com um gabinete padronizado para uso externo e um sistema de monitoramento inteligente, ele é adequado para operação externa em usinas fotovoltaicas distribuídas e montadas no solo de grande a média escala, oferecendo estabilidade estrutural, facilidade de manutenção e alta adaptabilidade.
Esta caixa combinadora fotovoltaica suporta entradas CC de até 24 sequências de módulos fotovoltaicos, agregando múltiplas fontes CC dispersas em uma ou múltiplas saídas centralizadas. Isso simplifica significativamente a fiação upstream entre o conjunto fotovoltaico e o gabinete de distribuição do inversor/CC, reduz a confusão de fiação no local e melhora a organização geral e a limpeza da usina fotovoltaica.

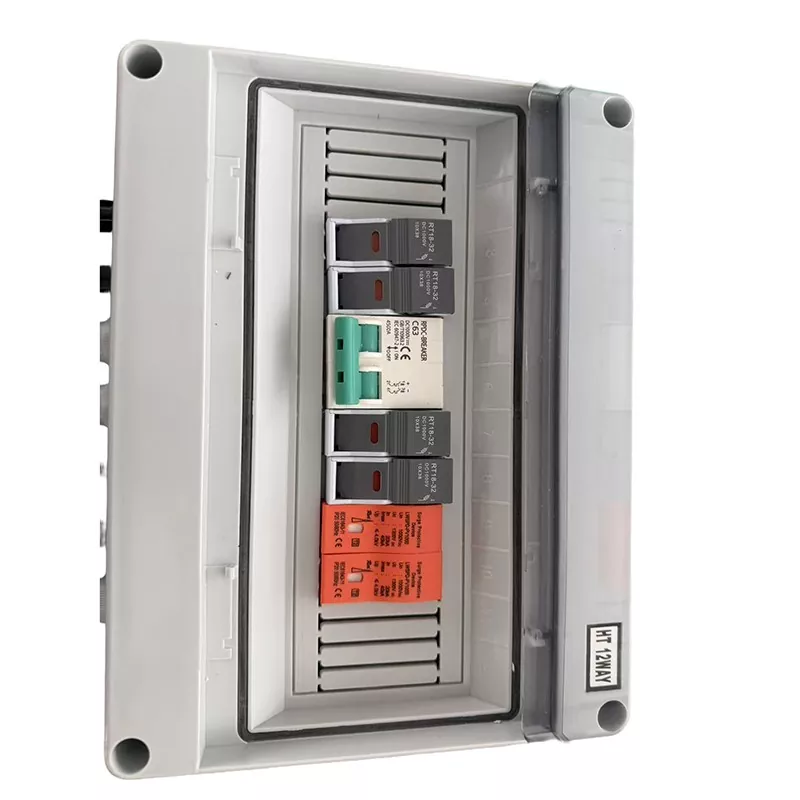

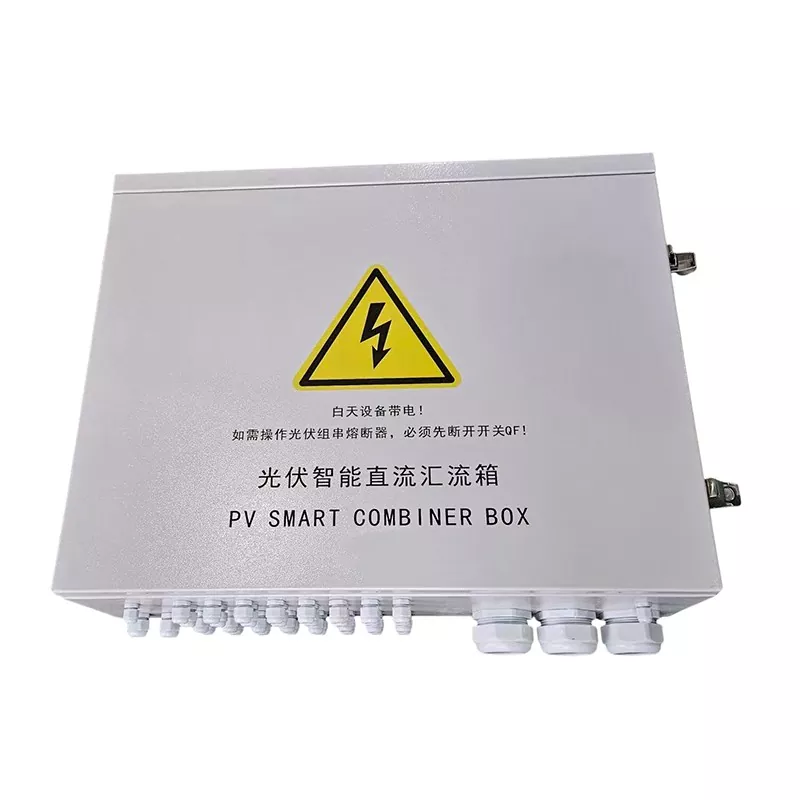

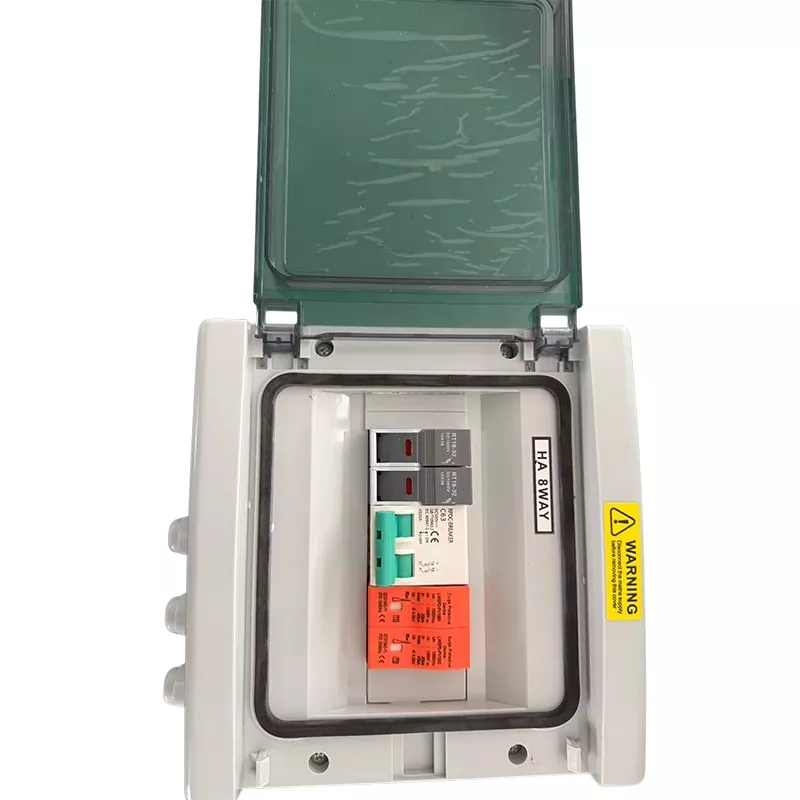

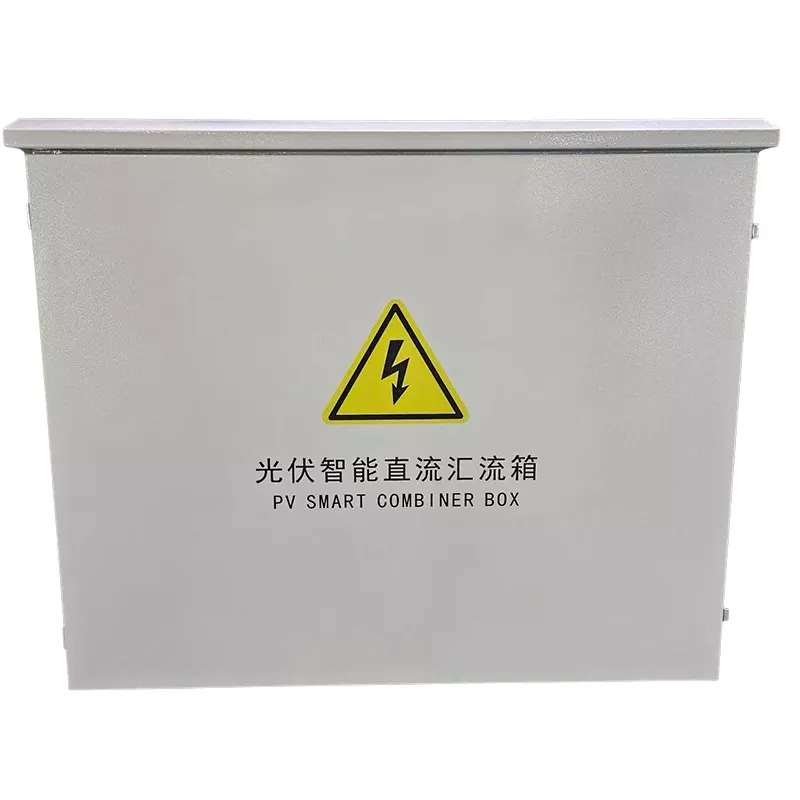

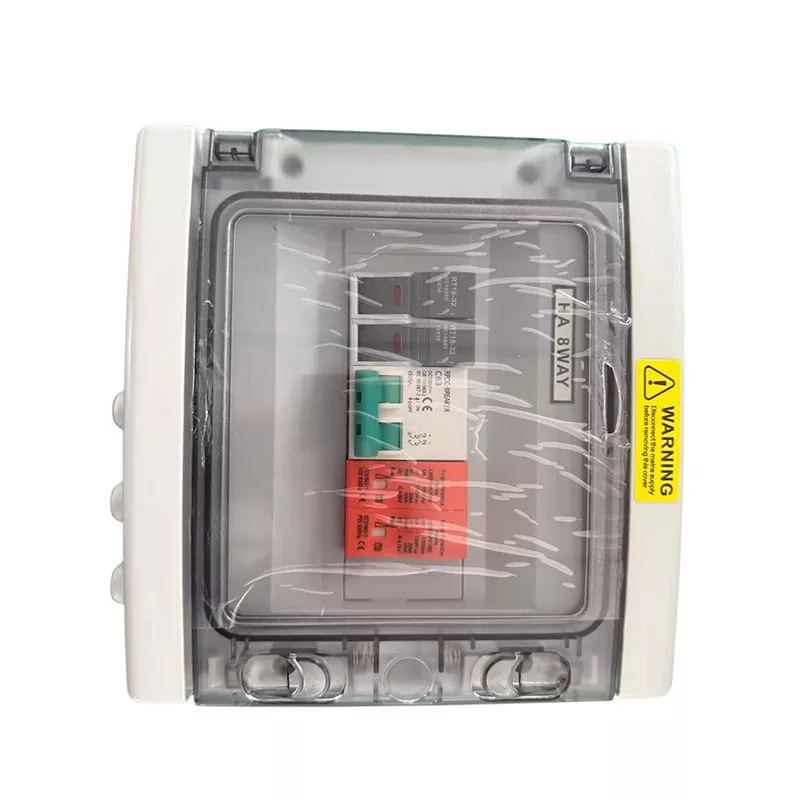

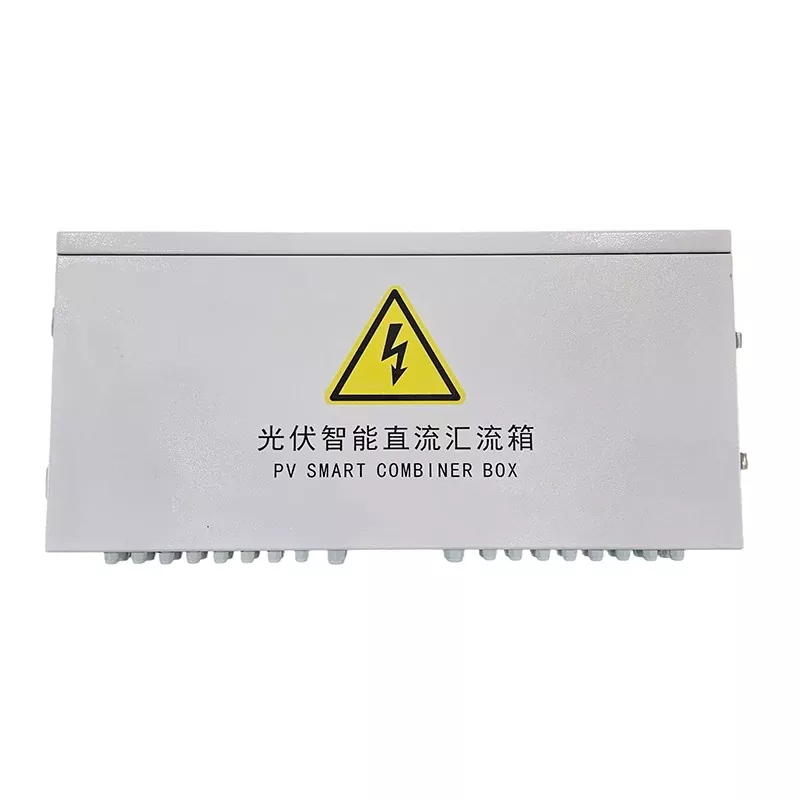

O equipamento é categorizado em tipos inteligentes e não inteligentes para atender a diversos orçamentos de projetos e padrões de O&M. Os modelos não inteligentes concentram-se na combinação básica de strings e na proteção de segurança, tornando-os adequados para projetos fotovoltaicos padrão. Os modelos inteligentes apresentam unidades de monitoramento dedicadas, capazes de aquisição abrangente de dados e monitoramento do status do equipamento, tornando-os ideais para usinas fotovoltaicas inteligentes.

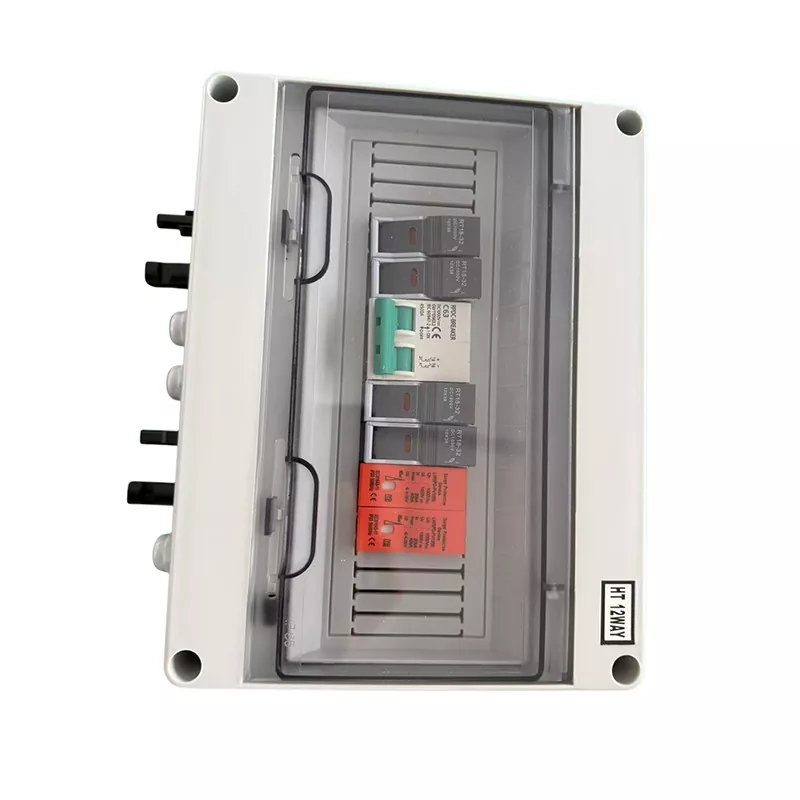

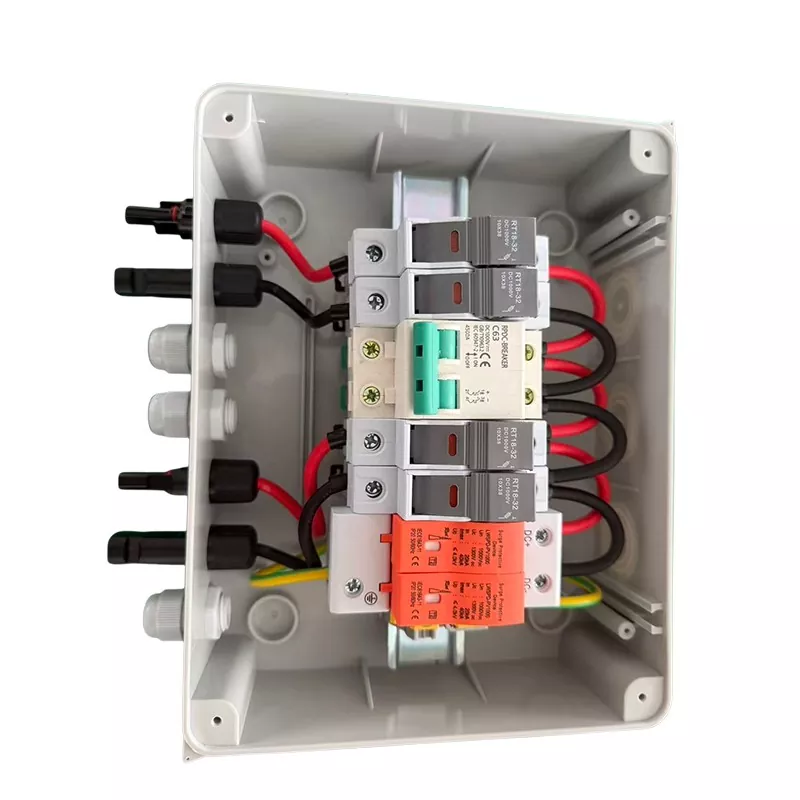

1. Proteção de fusível de string individual: Os terminais positivo e negativo de cada string fotovoltaica são equipados com fusíveis fotovoltaicos especializados e porta-fusíveis correspondentes. Em caso de falha em um único string, o fusível isola o circuito rapidamente, evitando que a falha se espalhe para todo o string ou para toda a planta; isso também reduz os custos de reposição e garante a segurança do pessoal de O&M durante a manutenção.
2. Proteção abrangente do lado do barramento: O lado de saída vem como padrão com disjuntores e dispositivos de proteção contra surtos de alta tensão (SPDs). Juntamente com um sistema de aterramento robusto, ele fornece proteção contra curto-circuito, sobretensão, surtos de raios e falha de aterramento, abordando de forma abrangente os riscos elétricos comuns no lado CC.
1. Proteção contra surtos de alta tensão: A caixa combinadora fotovoltaica apresenta um SPD de alta tensão integrado projetado especificamente para aplicações fotovoltaicas. Com uma tensão operacional contínua (barramento-terra) de até 1.000 VCC, ele lida de forma confiável com surtos transitórios e picos de sobretensão em sistemas fotovoltaicos de alta tensão, atendendo aos requisitos de usinas de energia conectadas à rede de alta tensão.
2. Compatibilidade do sistema de alta tensão: O módulo de fonte de alimentação interna suporta tensões de entrada fotovoltaica de até 1000 VCC e é compatível com os principais sistemas de módulos fotovoltaicos de alta tensão. A sua elevada versatilidade permite a sua utilização na grande maioria dos projetos fotovoltaicos distribuídos e centralizados.
1. Aquisição de dados de alta precisão: Os modelos inteligentes são equipados com módulos de sensor DC CT (Transformador de Corrente) para monitoramento em tempo real de correntes de string, tensão de barramento e temperatura interna do gabinete. Eles também detectam automaticamente o status operacional de SPDs e disjuntores, garantindo uma coleta de dados estável e precisa.
2. Funcionalidade de exibição local: A unidade possui uma tela de exibição digital, permitindo a visualização no local das correntes da string, tensão do barramento, temperatura do gabinete, potência do sistema, endereço do dispositivo e status do componente. Isso permite a verificação no local da operação do equipamento sem a necessidade de um sistema de monitoramento de back-end.
3. Localização e alarme de falhas: Suporta alarmes automáticos de falhas e localização precisa de falhas locais, ajudando o pessoal de O&M a identificar anomalias rapidamente, reduzir o tempo de solução de problemas e melhorar a eficiência operacional da usina fotovoltaica.
1. Protocolos de comunicação padrão: vem como padrão com uma interface RS485 e suporta o protocolo MODBUS-RTU universal. Ele permite integração estável com plataformas de monitoramento de usinas fotovoltaicas para upload de dados, download de parâmetros e comissionamento remoto.
2. Proteção secundária contra surtos para interfaces: Todas as interfaces de comunicação externas apresentam estruturas independentes de proteção contra surtos para evitar quedas de comunicação ou falhas de equipamentos causadas por quedas de raios externos e interferências contra surtos, garantindo uma transmissão de dados estável e de longo prazo.
1. Modo de fonte de alimentação externa: Suporta entrada de energia externa de 220 V CA/CC, tornando a caixa combinadora fotovoltaica adequada para cenários sem tensão fotovoltaica - como períodos sem luz solar ou manutenção em espera - garantindo assim monitoramento on-line contínuo.
2. Modo autoalimentado fotovoltaico: pode operar diretamente usando a tensão do conjunto fotovoltaico, eliminando a necessidade de cabeamento de energia separado; isso reduz significativamente os custos de material e mão de obra, ao mesmo tempo que simplifica a fiação no local.
1. Proteção de alto padrão: Apresenta uma classificação de proteção de entrada IP65, oferecendo resistência à água, poeira, ferrugem e névoa salina; ele resiste a condições ambientais adversas, como chuva forte, acúmulo de poeira, corrosão induzida por umidade e névoa salina costeira.
2. Estrutura pronta para uso externo: projetada para instalação segura na parede com um tamanho compacto; o interior apresenta fiação organizada e uma estrutura simplificada, resultando em baixas taxas de falhas e facilitando a manutenção e substituição de componentes.
1. Fabricação de qualidade padronizada: Como fabricante e fornecedor chinês profissional de caixas combinadoras fotovoltaicas, a Junray Electrical adere a rígidos padrões da indústria, utilizando componentes principais confiáveis para garantir uma operação estável e de longo prazo.
2. Personalização multidimensional: A estrutura do gabinete, a configuração, as funções de exibição e os parâmetros de comunicação podem ser adaptados aos requisitos específicos do projeto; isso permite o alinhamento preciso com as necessidades exclusivas de instalação e O&M de vários projetos fotovoltaicos sem comprometer o desempenho de segurança principal.
1. Usinas fotovoltaicas montadas no solo em grande escala: atende aos requisitos de combinação e proteção de corrente em conjuntos fotovoltaicos centralizados e de alta capacidade.
2. Fotovoltaica distribuída comercial e industrial: Adequado para sistemas fotovoltaicos em telhados de fábricas e edifícios comerciais.
3. Projetos fotovoltaicos em ambientes desafiadores: Capazes de operar em ambientes externos adversos, incluindo terrenos montanhosos, desertos e áreas costeiras com alta névoa salina.
| Item | Especificação |
|---|---|
| Número do Circuito | 4/6/8/12/16/24 circuitos, personalizáveis |
| Disjuntor de saída | Disjuntor CC dedicado fotovoltaico com proteção contra sobrecarga e curto-circuito |
| Grau de proteção | IP65 |
| Material | PC+ABS |
| Corrente nominal | 32A/63A |
Uma grande empresa farmacêutica local na Eslováquia opera as suas oficinas de produção 24 horas por dia, 7 dias por semana, exigindo uma fiabilidade de fornecimento de energia extremamente elevada. Para se alinhar com os objetivos de neutralidade carbónica da UE e reduzir os elevados custos de eletricidade industrial, a empresa decidiu instalar sistemas fotovoltaicos distribuídos nos telhados de três instalações de produção.
Detalhes de configuração da caixa combinadora fotovoltaica
Modelo: JY-PV-16 canais DC inteligente 1000V
Entrada por unidade: 16 strings de módulos fotovoltaicos (20A por string)
Disjuntor de saída: Disjuntor 125A DC (específico para PV)
Classificação de proteção contra raios: Proteção contra sobretensão tipo II 40kA DC
Funções de monitoramento: aquisição de corrente independente de 16 canais + tensão do barramento + temperatura interna do gabinete
Resultados do Projeto
Geração anual de energia: Aprox. 950.000 kWh (satisfazendo 35% das necessidades de produção de eletricidade da planta)
Retorno sobre o Investimento (ROI): Recuperação total do investimento esperada em 6,2 anos
Dados operacionais: Em maio de 2026, 100% de tempo de atividade da caixa combinadora com operação sem falhas
Redução de carbono: Emissões anuais de CO₂ reduzidas em aproximadamente 670 toneladas
De acordo com a política fotovoltaica obrigatória de Singapura, os edifícios industriais com uma área de cobertura igual ou superior a 800 m² devem instalar sistemas fotovoltaicos. Este projeto envolveu a construção de um grande complexo comercial; o fornecimento temporário de energia durante a construção foi planejado em conjunto com o sistema fotovoltaico permanente do edifício, utilizando uma abordagem de construção “temporário primeiro, permanente depois”.
Detalhes de configuração da caixa combinadora fotovoltaica
Modelo: Tipo padrão de circuito PV-12 (DC 1000V)
Adaptabilidade Ambiental: Temperatura operacional -25°C a +85°C; umidade 95% (sem condensação)
Instalação: Dupla finalidade montada na parede ou em poste; adequado para instalação temporária em local
Recursos de segurança: Indicador de circuito ativo, trava de porta e mecanismo anti-funcionamento incorreto
Resultados do Projeto
Fornecimento de energia para construção: atendeu 100% das necessidades de eletricidade para escritórios e áreas residenciais
Economia de custos: Economizou aproximadamente SGD 12.000 em custos mensais de eletricidade em comparação com geradores a diesel
Realocação e reutilização: Após a conclusão da Fase 1, 32 caixas combinadoras foram realocadas com sucesso para o local da Fase 2 para uso continuado
Certificação Green Building: Contribuiu para o projeto obter a certificação BCA Green Mark Platinum
