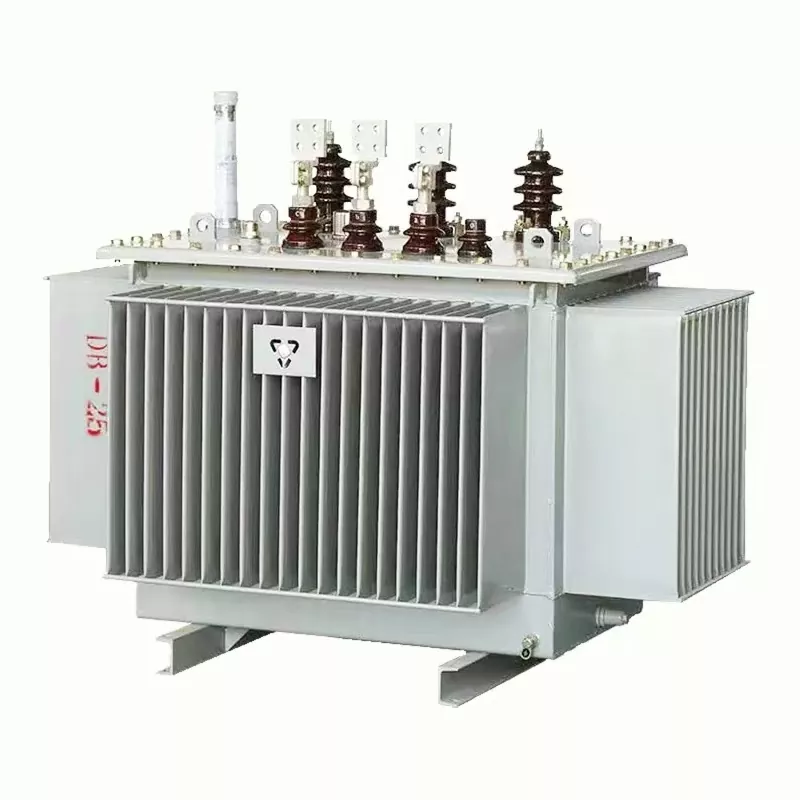

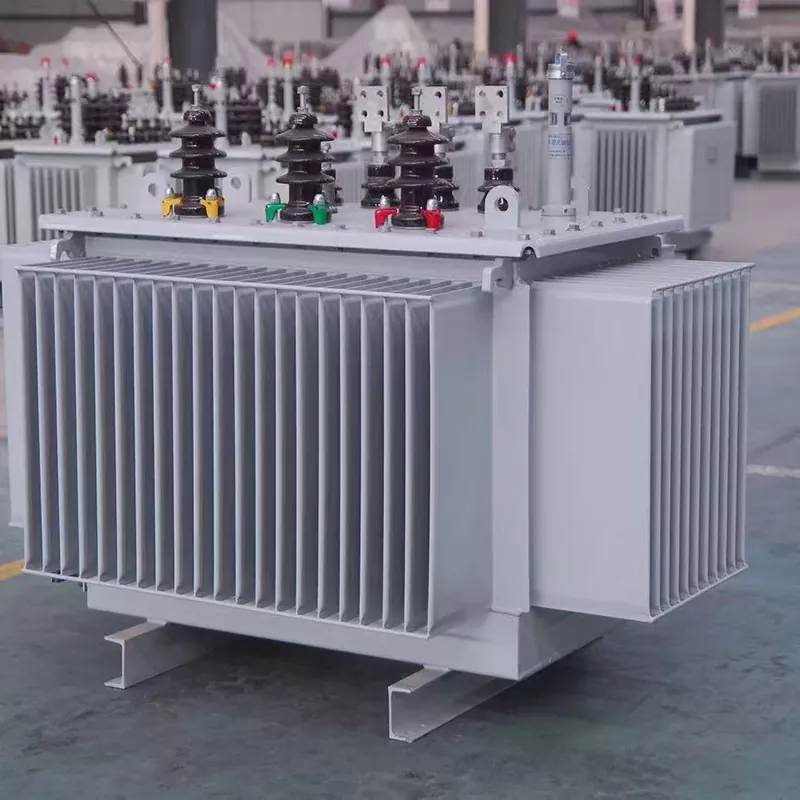

Transformador de distribuição elétrico imerso em óleo Junray - capacidade nominal de 100 kVA a 10.000 kVA, alta tensão 10 kV ou 35 kV, baixa tensão 0,4 kV. Apresenta um tanque de óleo selado corrugado (à prova de vazamentos, livre de manutenção), núcleo de aço silício de alta qualidade (perda 15% menor que os modelos mais antigos), mudança de derivação sob carga ou sem carga e enrolamentos personalizáveis de cobre ou alumínio. Projetado para instalação externa em grandes fábricas, subestações externas, usinas fotovoltaicas de grande escala e grandes projetos de infraestrutura. Capacidade, tensão, tensão de impedância, método de mudança de tap e material de enrolamento podem ser personalizados para atender aos requisitos específicos do projeto.
Apresentando uma faixa de capacidade de carga excepcionalmente ampla – variando de 100 kVA a 10.000 kVA – este transformador é perfeitamente adequado para atender demandas de carga massivas, como aquelas encontradas nos principais sistemas de distribuição de energia de fábricas de grande porte e grandes subestações. Ele atende perfeitamente aos requisitos de alta capacidade que os transformadores do tipo seco não conseguem acomodar.
Oferecendo um custo mais baixo em comparação com transformadores do tipo seco, esta solução proporciona economias significativas nos custos de equipamentos para projetos de distribuição de energia em grande escala. Não há necessidade de incorrer em altas despesas com a compra de unidades do tipo seco; transformadores imersos em óleo são suficientes, reduzindo assim substancialmente os custos gerais do projeto.
Apresentando resistência robusta às intempéries, a unidade pode ser instalada diretamente ao ar livre, sem medo de exposição ao sol ou chuva. Seu design de tanque corrugado incorpora uma estrutura selada que evita vazamento de óleo e protege contra contaminação, tornando o Transformador de Distribuição Imerso em Óleo perfeitamente adaptado para suportar ambientes externos agressivos e eliminando a necessidade de construir uma sala de distribuição interna dedicada.
Utilizando um núcleo de aço silício de alta qualidade, o transformador apresenta perda de potência extremamente baixa. Ao longo da operação a longo prazo, isto se traduz em economias substanciais nas contas de eletricidade, proporcionando benefícios significativos de economia de energia – especificamente, uma redução de 15% na perda de energia em comparação com transformadores imersos em óleo de gerações mais antigas.
Caracterizado por uma baixa taxa de falhas, o Transformador de Distribuição Imerso em Óleo se beneficia de tecnologia altamente madura e desempenho operacional estável. Como uma solução comprovada que tem sido utilizada no setor de distribuição de energia há décadas, ela oferece manutenção conveniente e é ideal para aplicações de distribuição de energia externa em grande escala.
|
Capacidade nominal |
100KVA ~ 10000KVA personalizável |
|
Tensão nominal |
Alta Tensão: 10kV/35KV; Baixa Tensão: 0,4 kV |
|
Tensão de Impedância |
4%~8% Personalizável |
|
Método de regulação de tensão |
Comutação de taps sem carga / Comutação de taps em carga |
|
Material do enrolamento do transformador |
Cobre/alumínio personalizável |
Padrões e Conformidade: Este produto é fabricado em estrita conformidade com os padrões nacionais aplicáveis para transformadores de distribuição imersos em óleo. Todos os procedimentos de controle de qualidade e métodos de teste de fábrica seguem os requisitos padrão para esta categoria de produto. Relatórios de testes detalhados e documentação de conformidade estão disponíveis mediante solicitação.
1. Tanque de óleo selado corrugado: Apresenta um design de tanque selado corrugado que evita vazamento de óleo, não requer manutenção e elimina a necessidade de um conservador de óleo externo.
2. Sistema de resfriamento de óleo isolante: Utiliza resfriamento de óleo isolante para fornecer poderosas capacidades de dissipação de calor, tornando-o adequado para lidar com cargas de alta capacidade.
3. Comutador Fora de Circuito: Equipado com um comutador fora de circuito que permite o ajuste da relação do transformador com base nas flutuações de tensão da rede, garantindo compatibilidade com diferentes níveis de tensão.
4. Núcleo de Ferro de Baixa Perda: Construído com um núcleo de aço silício de alta qualidade que minimiza a perda de energia, promovendo assim a eficiência energética e economia de eletricidade.
5. Estrutura de proteção externa: Apresenta um invólucro de proteção especializado projetado para uso externo, oferecendo resistência robusta contra contaminação e umidade para suportar ambientes externos agressivos.
Fábricas de grande porte: Distribuição de energia externa e cargas de alta capacidade para grandes plantas industriais.
Subestações Externas: Subestações externas e instalações de distribuição de energia de alta capacidade.
Sistemas fotovoltaicos de grande escala: Transformadores externos para centrais fotovoltaicas de grande escala.
Principais Infraestruturas: Distribuição de energia externa para grandes projetos de infraestrutura.
Apoiamos a personalização flexível deste transformador de distribuição imerso em óleo para atender aos requisitos específicos do projeto:
Capacidade nominal: Ajustável na faixa de 100 kVA a 10.000 kVA
Tensão Nominal: Alta tensão 10 kV ou 35 kV; Baixa tensão 0,4 kV
Tensão de impedância: personalizável entre 4% e 8%
Método de regulação de tensão: mudança de tap sem carga ou mudança de tap em carga
Material do enrolamento: Cobre ou alumínio
Para discutir os requisitos específicos do seu projeto, entre em contato com nossa equipe de vendas com seu perfil de carga, condições de instalação e cronograma de entrega preferido.
A Junray Electrical opera sob uma estrutura abrangente de gestão de qualidade apoiada por diversas certificações nacionais e internacionais. Para nossa série de transformadores de distribuição imersos em óleo, enfatizamos não apenas o controle de qualidade de rotina, mas também testes rigorosos e específicos do transformador para garantir confiabilidade de longo prazo em aplicações exigentes de distribuição de energia externa.
ISO 9001 – Sistema de gestão de qualidade certificado que abrange todo o processo de produção, desde a inspeção da matéria-prima até o teste do produto acabado, garantindo rastreabilidade e consistência em todas as unidades do transformador.
CE – Os produtos cumprem os requisitos essenciais de segurança, saúde e proteção ambiental da UE, facilitando o desembaraço aduaneiro e o acesso ao mercado para projetos europeus.
CCC – China Compulsory Certification, obrigatória para equipamentos elétricos vendidos e instalados no mercado interno chinês.
CQC – Certificação de Qualidade da China, verificando se nossos transformadores atendem aos padrões nacionais de desempenho e segurança para equipamentos de distribuição de energia.
CNAS – Nosso laboratório de testes interno é credenciado pelo CNAS, validando nossa capacidade de realizar testes de transformadores em conformidade com os padrões, incluindo testes de perda sem carga, perda de carga, tensão de impedância e tensão suportável usando equipamento calibrado.
Além das inspeções de rotina de fábrica, cada Transformador de Distribuição Imerso em Óleo passa pelos seguintes testes especializados de acordo com as normas nacionais e internacionais aplicáveis:
Medição de perda sem carga e perda de carga – para verificar o desempenho da eficiência energética e confirmar a redução de perda de 15% em comparação com modelos de geração mais antiga.
Teste de impedância de curto-circuito – para garantir que a tensão de impedância esteja dentro da faixa garantida de 4% a 8%.
Teste de tensão suportável de frequência de energia – para validar a integridade do isolamento e a rigidez dielétrica para sistemas de 10kV/35kV.
Teste de impulso de raio (mediante solicitação) – para verificar a capacidade de resistência a surtos em instalações externas.
Teste de vedação – para confirmar a integridade do tanque de óleo corrugado e garantir zero vazamento de óleo sob pressão.
Teste de qualidade do óleo – para garantir que o óleo isolante atenda às especificações de rigidez dielétrica e teor de umidade.
Teste de relação de voltas e verificação de grupo vetorial – para confirmar a relação correta do transformador e a relação de fase.
Teste de descarga parcial (mediante solicitação) – para aplicações que exigem níveis de descarga parcial ultrabaixos.

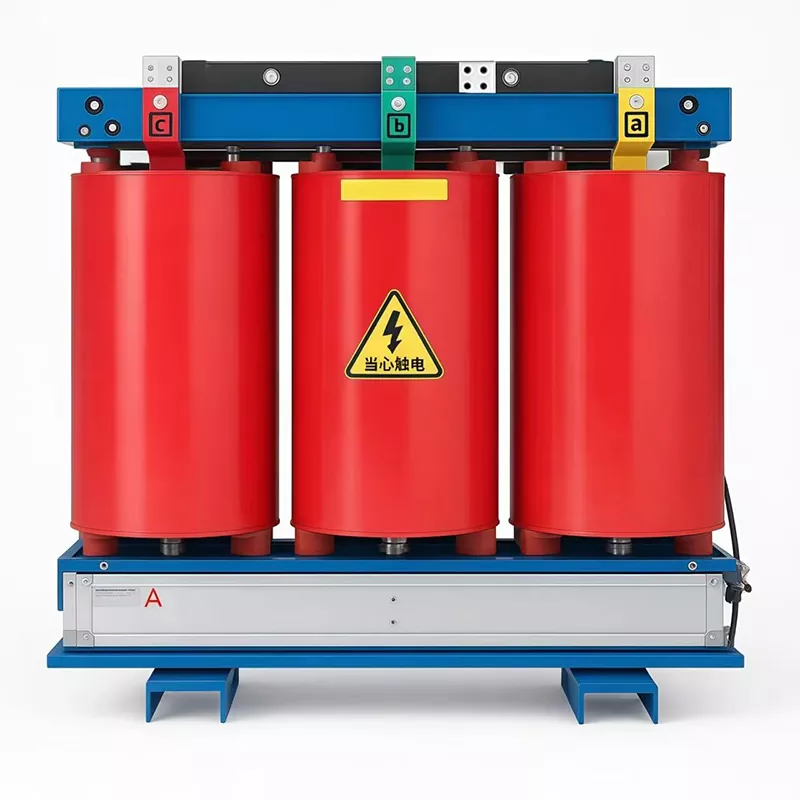

1.Pergunta: Quais são as diferenças entre transformadores de distribuição imersos em óleo e transformadores do tipo seco?
Resposta: A capacidade dos transformadores imersos em óleo pode chegar a 100kva a 10.000kva, o que pode atender às necessidades de cargas extremamente grandes. No entanto, a capacidade dos transformadores do tipo seco é limitada. Ao mesmo tempo, os transformadores imersos em óleo são mais baratos que os transformadores do tipo seco e podem ser colocados diretamente no exterior sem a necessidade de uma sala de distribuição interior, tornando-os mais adequados para grandes cenários de distribuição exterior de alta capacidade.
2. Pergunta: Este produto pode ser usado diretamente ao ar livre?
Resposta: Adotamos um projeto de tanque de óleo selado corrugado, que possui forte desempenho de vedação. Pode prevenir eficazmente o vazamento de óleo e a poluição. Combinado com a estrutura de proteção específica para ambientes externos, pode prevenir a umidade, resistir à luz solar, chuva e outros elementos. Não são necessárias instalações de proteção adicionais. Ele se adapta perfeitamente ao ambiente externo hostil e não precisa construir uma sala interna de distribuição de energia separadamente.
3. Pergunta: A capacidade e a tensão do transformador imerso em óleo podem ser personalizadas?
Resposta: O transformador de distribuição imerso em óleo tem uma capacidade nominal variando de 100KVA a 10.000KVA e uma tensão nominal cobrindo alta tensão 10kV/35kV e baixa tensão 0,4kV. Ao mesmo tempo, a tensão de impedância, o método de regulação de tensão e o material do enrolamento podem ser personalizados. De acordo com os requisitos de distribuição de energia externa de diferentes cenários, como grandes fábricas e subestações externas, podemos adaptar equipamentos específicos para atender com precisão às necessidades de distribuição de energia externa de grande capacidade.
4. Pergunta: Onde reside especificamente a vantagem de baixa perda deste produto?
Resposta: Utilizamos núcleos de chapa de aço silício de alta qualidade, que apresentam uma taxa de perda 15% menor que a dos antigos transformadores imersos em óleo. O efeito de poupança de energia é notável. Sob operação de longo prazo, pode reduzir significativamente a perda de energia elétrica. A quantidade específica de eletricidade economizada depende da capacidade real e da duração da operação. Quanto maior a capacidade e maior o tempo de operação, mais eletricidade é economizada, o que pode ajudar grandes projetos de distribuição de energia a economizar custos de operação e manutenção a longo prazo.
Como fabricante profissional, fornecemos orientação técnica para ajudar clientes estrangeiros na seleção adequada de produtos, preparação de instalação e operação de rotina. Nossa equipe oferece suporte remoto durante a instalação e comissionamento. Peças sobressalentes estão disponíveis para envio rápido. Para quaisquer dúvidas técnicas, nossa equipe normalmente responde em 24 horas.
Este projeto envolve a construção de um novo sistema externo de distribuição de energia para uma empresa manufatureira de pequeno e médio porte dentro de um parque industrial. As cargas primárias da instalação consistem em equipamentos indutivos industriais padrão – como máquinas de estampagem, tornos, compressores de ar, ventiladores e bombas – caracterizados por ciclos frequentes de partida-parada, cargas diurnas concentradas e operação com carga leve à noite. O transformador de distribuição está localizado em uma plataforma externa dedicada, oferecendo amplo espaço, excelente ventilação e isenção das restrições de segurança contra incêndio associadas a áreas internas fechadas.
Dada a instalação externa, os requisitos de economia, a necessidade de dissipação de calor eficaz e flutuações de carga significativas, o projeto utiliza um transformador de potência imerso em óleo hermeticamente selado S13-M em vez de uma unidade do tipo seco. Este único transformador serve como a principal fonte de energia para toda a instalação – abrangendo energia motriz, iluminação e equipamentos de produção – garantindo assim um fornecimento de energia estável e de longo prazo para as operações.
Adequação do espaço externo para transformadores imersos em óleo: A plataforma externa do transformador oferece amplo espaço e boa ventilação, atendendo aos padrões de instalação sem as rígidas restrições de segurança contra incêndio aplicáveis às instalações internas.
Controle de custos: Para a mesma capacidade, os transformadores imersos em óleo são significativamente mais baratos que os transformadores a seco, reduzindo substancialmente o investimento em infraestrutura da empresa.
Requisitos de alta dissipação de calor: Com equipamentos industriais concentrados, cargas diurnas pesadas e rápidos aumentos de temperatura, o sistema de circulação de óleo com resfriamento automático de transformadores imersos em óleo supera as unidades do tipo seco, tornando-os ideais para operação contínua de carga pesada.
Sobrecarga robusta e resistência a surtos: Máquinas de oficina criam cargas de surto significativas durante a inicialização e desligamento; transformadores imersos em óleo oferecem resiliência superior contra curto-circuito e sobrecarga, tornando-os adequados para cargas industriais flutuantes.
Manutenção simples e madura: Os transformadores imersos em óleo apresentam uma estrutura simples, facilitando o diagnóstico e o reparo de falhas e permitindo o uso de peças sobressalentes padrão – ideal para as capacidades de manutenção de rotina da instalação. Configuração do Equipamento
Com base na carga total calculada, um transformador imerso em óleo com eficiência energética S13-M-800kVA 10kV/0,4kV hermeticamente selado é instalado na plataforma externa. Ele apresenta um design de tanque corrugado hermeticamente selado sem conservador de óleo, tornando-o adequado para operação externa em qualquer clima.
Modelo: Transformador de potência imerso em óleo totalmente selado S13-M-800kVA
Tensão nominal: 10±2×2,5% / 0,4kV
Método de resfriamento: Auto-resfriamento imerso em óleo (ONAN)
Material do núcleo: Chapas de aço silício de alta permeabilidade; estrutura de baixa perda e eficiência energética
Características Estruturais: Tanque de óleo corrugado totalmente vedado; livre de manutenção; resistente à oxidação e à umidade; desempenho de isolamento estável
Configuração de proteção: fusível de alta tensão, pára-raios, interruptor principal de baixa tensão, proteção de aterramento
Método de instalação: Instalação suspensa externa em plataforma de aço; inclui proteção contra raios, aterramento e cercas de segurança
Perda ultrabaixa e alta eficiência energética: Apresenta a estrutura de economia de energia S13; as perdas sem carga e com carga são significativamente menores do que os modelos S11 e S9 mais antigos, resultando em economias substanciais nos custos de eletricidade a longo prazo.
Excelente adaptabilidade ao ar livre: A estrutura totalmente vedada isola a unidade do ar, chuva e poeira; resistente à condensação e oxidação; adequado para operação externa tanto em altas temperaturas no verão quanto em baixas temperaturas no inverno.
Dissipação de calor superior: A dissipação de calor uniforme através da circulação de óleo do transformador garante um aumento estável da temperatura sob cargas pesadas, evitando os problemas de limitação de carga de alta temperatura comuns em transformadores do tipo seco.
Alta resistência a impactos e curto-circuitos: Operação estável sob cargas de choque causadas por partidas e paradas frequentes de motores industriais; resistente ao superaquecimento e tropeços.
Vantagem clara de custo-desempenho: baixo custo do equipamento, instalação simples e sem necessidade de instalações complexas de combate a incêndio, reduzindo significativamente o custo da infraestrutura de distribuição de energia da fábrica.
Qualidade de fonte de alimentação estável e compatível: O desvio de tensão pós-comissionamento e o equilíbrio trifásico atendem totalmente aos padrões de energia industrial, garantindo o bom funcionamento dos equipamentos da oficina.
Sem anomalias sob cargas de pico: A temperatura do óleo do transformador e o aumento da temperatura permanecem normais durante a produção diurna em plena carga; nenhuma sobrecarga ou aquecimento anormal ocorre.
Redução significativa de energia e perdas: O projeto do núcleo de baixas perdas reduz drasticamente as perdas do transformador, reduzindo efetivamente as tarifas básicas mensais de eletricidade da empresa e os custos relacionados a perdas.
Operação externa sem falhas: a estrutura totalmente vedada elimina os riscos de entrada de água, umidade e corrosão, garantindo uma operação estável em qualquer clima durante todo o ano. O&M conveniente e de baixo custo: O equipamento apresenta um design maduro e uma baixa taxa de falhas; a manutenção de rotina requer apenas inspeções visuais e verificações dos níveis de óleo e aterramento, resultando em carga operacional mínima.
Os transformadores imersos em óleo (série S13-M) são a escolha preferida para projetos de distribuição de energia em plantas industriais, áreas de distribuição rurais, subestações de rede externas e instalações abertas. Comparados aos transformadores do tipo seco, eles oferecem vantagens como dissipação de calor superior, alta resistência a sobrecarga e impacto, custos mais baixos, excelente eficiência energética e facilidade de manutenção. Eles são particularmente adequados para instalações externas e aplicações industriais caracterizadas por flutuações de carga significativas ou cargas pesadas, representando a solução de transformador mais madura e econômica para projetos de distribuição de rede externa.
