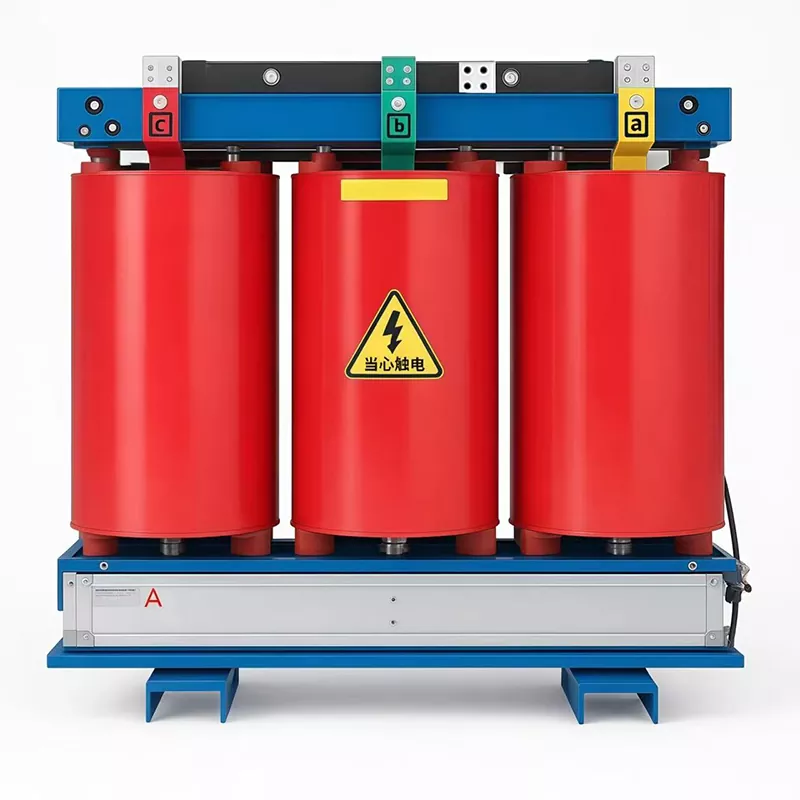

O transformador elétrico tipo seco Junray é um transformador de energia isento de óleo e resina fundida, projetado especificamente para aplicações de distribuição interna onde segurança contra incêndio, operação livre de manutenção e baixo ruído são requisitos críticos. A capacidade nominal varia de 100 kVA a 3150 kVA, com alta tensão de 10 kV e baixa tensão de 0,4 kV. Apresentando enrolamentos encapsulados em resina epóxi, isolamento Classe F e um sistema inteligente de controle de temperatura, oferece excepcional resistência ao fogo, proteção contra umidade e capacidade de resistência a curto-circuitos. Com perdas aproximadamente 10% menores do que os transformadores imersos em óleo padrão, proporciona economias de energia significativas em operação de longo prazo. Adequado para shopping centers, hospitais, edifícios de escritórios, data centers e salas de distribuição subterrâneas onde o espaço é limitado e as regulamentações de segurança contra incêndio são rigorosas.
Segurança contra incêndio: Projetada para uso interno, esta unidade não contém óleo isolante e possui excepcional resistência ao fogo. Ele pode ser instalado diretamente em salas internas de distribuição de energia, eliminando a necessidade de construir uma sala de transformadores separada e dedicada com proteção contra incêndio. Isto o torna perfeitamente adequado para ambientes internos com requisitos rigorosos de segurança contra incêndio – como shopping centers, edifícios de escritórios e hospitais – onde o risco de vazamento de óleo e subsequente incêndio é a principal preocupação.
Livre de manutenção: Ao contrário dos transformadores imersos em óleo que exigem trocas periódicas de óleo e inspeções de qualidade, esta unidade é totalmente livre de manutenção. Isto reduz significativamente os custos de manutenção a longo prazo, tornando-o uma escolha ideal para locais onde o acesso à manutenção de rotina é difícil ou inconveniente.
Baixa Perda: Operação com Eficiência Energética: Utilizando um núcleo de aço silício de alta qualidade, este transformador apresenta perda de potência muito baixa – aproximadamente 10% menor do que a dos transformadores imersos em óleo padrão. A longo prazo, isto traduz-se em poupanças substanciais de eletricidade e demonstra benefícios significativos em termos de eficiência energética.
Alta Confiabilidade: Baixa Taxa de Falhas: Apresentando enrolamentos encapsulados em resina epóxi, a unidade oferece propriedades de isolamento superiores, bem como excelente resistência à umidade e contaminantes. Isto garante uma operação altamente estável e uma taxa de falhas excepcionalmente baixa – aproximadamente 30% menor que a dos transformadores imersos em óleo – tornando-o a solução perfeita para aplicações internas.
|
Capacidade nominal |
100KVA~3150KVA |
|
Tensão nominal |
Alta Tensão: 10kV; Baixa Tensão: 0,4 kV |
|
Tensão de Impedância |
4~6% |
|
Classe de resistência ao calor de isolamento |
F |
|
Material do enrolamento do transformador |
Cobre/alumínio personalizável |
1. Enrolamentos fundidos em resina epóxi: Os enrolamentos são encapsulados em resina epóxi, oferecendo isolamento superior, resistência à umidade e contaminantes e maior segurança contra incêndio.
2. Sistema de resfriamento de ar: Possui mecanismo de resfriamento de ar que elimina a necessidade de óleo isolante, não requer manutenção e garante segurança contra incêndio.
3. Sistema Inteligente de Controle de Temperatura: Um sistema inteligente que monitora automaticamente as temperaturas do enrolamento; O Transformador Tipo Seco aciona alarme em caso de superaquecimento, garantindo assim a segurança operacional.
4. Instalação padronizada: Projetado para instalação padronizada, permitindo a colocação direta em salas internas de distribuição de energia para máxima conveniência.
Distribuição de energia em shopping centers: A distribuição de energia interna para shopping centers exige padrões rigorosos de segurança contra incêndio.
Distribuição de energia hospitalar: A distribuição de energia interna para hospitais exige padrões rigorosos de segurança contra incêndio.
Distribuição de energia em edifícios de escritórios: A distribuição de energia interna para edifícios de escritórios exige padrões rigorosos de segurança contra incêndio.
Distribuição de energia na fábrica: A distribuição de energia interna para fábricas não requer manutenção.
Este projeto envolve a construção de uma nova sala subterrânea de distribuição de energia para um complexo urbano de grande porte composto por um shopping center, torres de escritórios, um estacionamento subterrâneo, um cinema e restaurantes de apoio. Classificada como área de alta ocupação com requisitos de carga de energia “Nível 1”, a sala de distribuição está localizada no subsolo do edifício. O plano inicial para usar transformadores tradicionais imersos em óleo apresentava problemas como potencial vazamento de óleo, riscos de incêndio, grande área ocupada, operação e manutenção complexas e ruído excessivo, não cumprindo as regulamentações ambientais e de segurança contra incêndio para estruturas subterrâneas. Em vez disso, o projeto utiliza transformadores do tipo seco fundidos em resina epóxi SCB13 como unidades de distribuição primária. Esses transformadores fornecem energia para operações diárias – incluindo energia geral, iluminação, ar condicionado central e sistemas de segurança contra incêndio – em todo o complexo comercial, garantindo operação segura e ininterrupta 24 horas por dia.
Os espaços fechados subterrâneos têm requisitos de segurança contra incêndio extremamente rigorosos; transformadores imersos em óleo apresentam riscos de incêndios de óleo e poluição relacionada a vazamentos, não atendendo aos padrões de aceitação de defesa aérea civil e segurança contra incêndio.
Áreas de alta densidade exigem baixo ruído e conformidade ambiental; transformadores imersos em óleo geram ruídos e odores significativos, levando facilmente a reclamações.
As cargas de ar condicionado no verão são concentradas e voláteis, criando elevados riscos de aumento de temperatura; o sistema requer capacidade de sobrecarga robusta e monitoramento preciso da temperatura.
O espaço subterrâneo é limitado, necessitando de unidades de transformadores compactas que permitem a montagem direta no piso interno e não requerem inspeções ou manutenção de rotina no local.
É necessária alta confiabilidade geral da fonte de alimentação; interrupções prolongadas para manutenção são inaceitáveis e o sistema deve apresentar proteções de segurança e resistência a curto-circuitos.
Modelo: Transformador tipo seco de resina fundida SCB13-1600kVA 10kV/0,4kV
Quantidade: 4 unidades; operado separadamente com capacidade de backup mútuo
Estrutura: Isolamento em resina epóxi totalmente fundida; equipado com monitoramento de temperatura, resfriamento por ventilador axial e gabinete de proteção IP30
Parâmetros principais: Tensão nominal 10±2×2,5%/0,4kV; tensão de impedância 6%; Isolamento classe F; monitoramento de temperatura integrado, alarme de temperatura excessiva e proteção de disparo por temperatura excessiva
Local de Instalação: Sala de distribuição subterrânea dedicada (Nível B1); montagem direta no piso interno; não é necessário poço de óleo resistente ao fogo
Recursos auxiliares: Controlador de temperatura inteligente, sistema de resfriamento de ventilador e medidas de redução de vibração/ruído para minimizar o ruído operacional
À prova de fogo e explosão, adequado para ambientes subterrâneos: O design isento de óleo com isolamento de resina epóxi retardante de chama elimina riscos de incêndio e vazamento; está em conformidade com os regulamentos de segurança contra incêndio e é ideal para operação de longo prazo em espaços subterrâneos fechados.
Baixo ruído e baixa perda: série SCB13. A estrutura central de alta eficiência e economia de energia com redução de ruído integrada garante ruído operacional significativamente menor, sem causar perturbações nas operações de shopping centers ou ambientes de escritório.
Livre de manutenção e fácil de operar: Elimina a necessidade de filtragem, substituição ou amostragem periódica de óleo; requer apenas inspeções visuais e de temperatura de rotina, reduzindo drasticamente os custos de O&M.
Alta resistência a curto-circuito e operação estável: Apresenta estrutura fundida integrada com alta resistência mecânica capaz de suportar choques de curto-circuito do sistema; o controle inteligente de temperatura monitora as temperaturas dos enrolamentos em tempo real para evitar falhas de superaquecimento.
Área compacta e layout flexível: não requer poços de petróleo ou sistemas complexos de supressão de incêndio, economizando espaço de engenharia civil em salas de distribuição subterrâneas.
Não ocorreram vazamentos de óleo, incêndios ou falhas de isolamento durante o ano; passou com sucesso nas inspeções de segurança contra incêndio e aceitação de distribuição de energia, garantindo a operação segura e em conformidade da sala de distribuição subterrânea.
O controle de ruído atendeu aos padrões; o ambiente do shopping não foi perturbado pelos ruídos dos transformadores e não houve reclamações dos moradores.
Operação estável durante picos de carga de ar condicionado no verão; o sistema de controle de temperatura dissipou o calor de forma eficaz, sem disparos por excesso de temperatura, e a qualidade da tensão permaneceu estável, garantindo a operação confiável do ar condicionado central, elevadores e equipamentos de segurança contra incêndio.
As perdas globais foram significativamente reduzidas em comparação com transformadores mais antigos, resultando em economias substanciais de energia durante a operação a longo prazo.
Solução de problemas e manutenção convenientes: A temperatura e o status do enrolamento podem ser verificados rapidamente e os ciclos de manutenção são curtos, garantindo fornecimento de energia ininterrupto para as operações do complexo.
Os transformadores fundidos a seco de resina epóxi são a escolha preferida para distribuição de energia interna em áreas de alto tráfego, como estruturas subterrâneas, complexos comerciais, hospitais, escolas, data centers e edifícios residenciais altos. Com recursos que incluem segurança contra incêndio sem óleo, baixo ruído, eficiência energética, tamanho compacto e alta confiabilidade, eles resolvem com eficácia os riscos de segurança contra incêndio e os desafios de O&M associados à distribuição de energia interna, ao mesmo tempo em que atendem aos requisitos do código de segurança contra incêndio e construção verde urbana.
A Junray Electrical segue rigorosamente os padrões nacionais na produção de seus transformadores do tipo seco. Cada unidade passa por rigorosos testes de resistência de tensão, perda e controle de temperatura para garantir uma operação estável e segura. Oferecemos opções de personalização para capacidade e tensão, o que nos permite adaptar um transformador do tipo seco dedicado especificamente às suas necessidades de distribuição de energia interna, garantindo um ajuste perfeito às suas necessidades.
Junray Electrical é um fabricante certificado com um sistema abrangente de garantia de qualidade. Nossas principais certificações incluem:
ISO 9001 – Certificação internacional do sistema de gestão da qualidade, garantindo qualidade consistente do produto e melhoria contínua.
CE – Conformidade com as normas europeias de saúde, segurança e proteção ambiental, permitindo que os nossos produtos entrem no mercado da UE.
CCC – China Compulsory Certification, obrigatória para produtos elétricos comercializados no mercado chinês.
CQC – Certificação de Qualidade da China, demonstrando conformidade com os padrões nacionais de segurança e desempenho elétrico.
CNAS – Serviço Nacional de Acreditação da China para avaliação de conformidade, validando nossas capacidades internas de testes e calibração.
Todos os transformadores do tipo seco são fabricados e testados em conformidade com os padrões aplicáveis dessas certificações, garantindo desempenho confiável, qualidade consistente e boa aceitação do projeto.
R: Os transformadores do tipo seco utilizam enrolamentos encapsulados em resina epóxi com resfriamento a ar, sem óleo isolante. Eles são à prova de fogo, isentos de manutenção e adequados para instalação interna. Os transformadores imersos em óleo utilizam óleo isolante para resfriamento e requerem trocas periódicas de óleo, tornando-os mais adequados para aplicações externas. Os transformadores do tipo seco são a escolha preferida para ambientes internos com requisitos rígidos de segurança contra incêndio, como shopping centers, hospitais e edifícios de escritórios.
R: Sim. Como a unidade não contém óleo isolante e possui isolamento de resina epóxi retardante de chama, ela não apresenta risco de incêndio devido a vazamento de óleo. Ele pode ser instalado diretamente em salas de distribuição internas sem a necessidade de uma sala de transformadores específica para proteção contra incêndio, economizando espaço valioso no edifício.
R: O transformador está equipado com um sistema inteligente de controle de temperatura que monitora as temperaturas dos enrolamentos em tempo real. Em caso de sobreaquecimento, o sistema dispara um alarme e pode desarmar automaticamente a unidade para evitar danos, garantindo um funcionamento seguro e fiável.
R: Sim. Ao contrário dos transformadores imersos em óleo que exigem testes periódicos de qualidade do óleo, filtragem e trocas de óleo, os transformadores do tipo seco não requerem tal manutenção. São necessárias apenas inspeções visuais de rotina e monitoramento de temperatura, reduzindo significativamente os custos de operação e manutenção a longo prazo.
R: Sim. Apoiamos a personalização da capacidade nominal (100 kVA a 3150 kVA), alta tensão (10 kV), baixa tensão (0,4 kV), tensão de impedância (4-6%), material do enrolamento (cobre ou alumínio) e classificação de proteção do gabinete (IP20, IP30, IP40) para atender aos seus requisitos específicos de distribuição interna.
