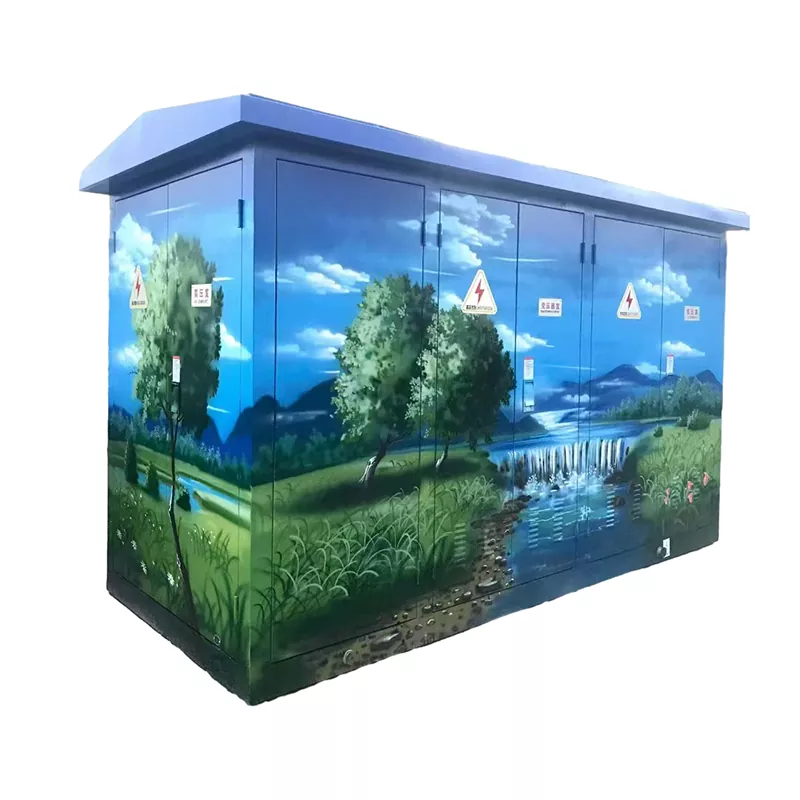

Caixa de derivação de cabo DFW-12

A caixa de ramificação de cabo Junray Electrical DFW-12 é uma solução compacta e econômica para dividir um único cabo de 10kV em várias ramificações sem a necessidade de uma unidade principal de anel (RMU). Projetado para instalação externa direta, possui um gabinete totalmente vedado, opções de proteção IP33/IP54/IP67, construção em aço inoxidável 304 e um revestimento em pó antienvelhecimento que resiste à exposição ao sol e à chuva. Suportando de 2 a 6 filiais, permite uma instalação plug-and-play rápida sem ferramentas especializadas, reduzindo os custos de equipamento e as despesas de engenharia civil. Adequado para redes de cabos urbanos, distribuição rural, cabeamento fotovoltaico, canteiros de obras e parques industriais.

Recursos do produto

Ramificação de cabos:Projetada para dividir um único cabo de 10kV em múltiplas ramificações, esta solução permite a derivação de cabos sem a necessidade de construir uma unidade principal de anel (RMU) separada, tornando-a perfeitamente adequada para redes de distribuição de energia baseadas em cabos.

Tamanho compacto: Apresentando um tamanho extremamente compacto e requisitos mínimos de espaço, a caixa de derivação de cabos DFW-12 é ideal para instalação em pequenas estradas ou locais externos. Ao evitar a necessidade de um grande local de instalação, reduz significativamente os custos de aquisição de terrenos.

Econômico: Oferecendo um custo mais baixo do que as Unidades Principais em Anel tradicionais, esta solução é altamente econômica para aplicações de ramificação de cabos. Em vez de incorrer nas despesas elevadas de aquisição de uma RMU, basta uma caixa de ramificação – conseguindo assim poupanças substanciais de custos.

Instalação conveniente: Facilitando a implantação rápida, o processo de instalação é altamente conveniente; simplesmente conectar os cabos deixa a unidade pronta para uso imediato. Essa configuração simplificada requer tempo e esforço mínimos, tornando-a a escolha ideal para projetos acelerados.

Especificações Técnicas

Detalhes de artesanato de precisão

1. Conectores de cabo: Conectores de cabo especializados facilitam conexões e ramificações confiáveis.

2. Proteção externa: a proteção com classificação IP54 garante resistência à água e poeira, tornando a caixa de derivação de cabo DFW-12 adequada para ambientes externos.

3. Revestimento antienvelhecimento: Apresenta um revestimento em pó externo especializado que resiste ao envelhecimento e à exposição à luz solar e à chuva sem degradação.

4. Gabinete Selado: Uma estrutura totalmente vedada fornece proteção abrangente contra água e poeira, protegendo as conexões internas.

5. Projeto compatível com padrões: Projetado para atender aos padrões de segurança, garantindo manutenção e inspeção convenientes.

Cenários Aplicáveis

A caixa de derivação de cabos DFW-12 fabricada pela Junray Electrical é adequada para:

Redes de Cabos Urbanos: Redes de cabos urbanos e ramificações de cabos

Redes de cabos rurais: redes de cabos rurais e ramificações de cabos

Cabeamento Fotovoltaico: Ramificação para sistemas de cabos fotovoltaicos

Cabeamento em canteiro de obras: Ramificação para sistemas de cabos em canteiros de obras

Cabeamento para Parques Industriais: Ramificação para sistemas de cabos para parques industriais

Garantia de qualidade

Fabricadas em estrita conformidade com os padrões nacionais para caixas de derivação de cabos DFW-12, cada unidade passa por rigorosos testes de vedação e resistência à tensão para garantir uma operação estável e segura. Oferecemos configurações de ramificação personalizáveis, permitindo que você comissione uma caixa de derivação sob medida, adaptada precisamente aos seus requisitos específicos de ramificação de cabos, garantindo um ajuste perfeito às necessidades de sua aplicação.

Projeto de Parque Industrial em Nairobi, Quênia

Visão geral do projeto

·Nome do Projeto: Projeto de Distribuição de Cabos para um Parque Industrial em Nairobi

·Local: Nairóbi, Quênia

·Data de conclusão: novembro de 2025

·Escala do Projeto: 12 empreendimentos dentro do parque fabril; 24 caixas de derivação de cabos

Produtos Utilizados

·Modelo: Caixa de derivação de cabo de alta tensão DFW-12

·Quantidade: 24 unidades

·Configuração: 1 entrada 2 saídas / 1 entrada 4 saídas; Tipo padrão; aço inoxidável 304

·Certificação: Certificado CE

·Requisitos Especiais: Instalação externa; livre de manutenção; adequado para o ambiente de alta temperatura de África

Solução

O parque industrial no Quénia necessitava de um sistema de distribuição de cabos com múltiplos pontos de ligação. Dadas as capacidades limitadas de manutenção local, havia uma grande demanda por confiabilidade do equipamento e baixos requisitos de manutenção. Fornecemos a solução de exportação DFW-12:

1. Forte adaptabilidade ambiental

·Classificação de proteção IP67 e estrutura totalmente vedada; adequado para as condições quentes e poeirentas de África

·Invólucro de aço inoxidável 304 com excelente resistência à corrosão

·Ampla faixa de temperatura operacional (-40°C a +60°C); operação estável em altas temperaturas

·Design livre de manutenção, reduzindo significativamente os custos de manutenção

2. Fácil instalação

·Compacto e leve; conveniente para transporte e instalação

·Os conectores de cabo plug-in permitem uma instalação rápida e simples

·Não são necessárias ferramentas especializadas; a instalação pode ser realizada por eletricistas locais

·Elimina a necessidade de uma sala de distribuição dedicada, economizando custos de engenharia civil

3. Alta relação custo-benefício

·Preços acessíveis; mais de 70% mais barato do que construir uma sala de distribuição

·Certificado CE, garantindo qualidade

·Tecnologia madura com ampla aplicação global

·Documentação técnica completa fornecida em inglês

Feedback do cliente

"Precisávamos de uma solução de distribuição de cabos confiável e econômica para nosso parque industrial em Nairóbi. As caixas de derivação de cabos DFW-12 da Junray eram perfeitas — fáceis de instalar, sem necessidade de construir salas de distribuição e totalmente livres de manutenção. Elas estão funcionando há 4 meses, mesmo em clima quente e empoeirado, e tudo está funcionando perfeitamente. O preço também é muito competitivo. Ótima relação custo-benefício."

—— Gerente de Operações, Parque Industrial do Quênia

Estudo de caso de projeto de retrofit

Este projecto envolve a conversão de linhas aéreas em cabos subterrâneos numa área residencial urbana mais antiga. O sistema original de 10kV utilizava condutores aéreos desencapados; a fiação estava desorganizada, o índice de falhas era alto e o sistema era altamente suscetível a interferências de árvores e condições climáticas, não atendendo aos requisitos de expansão de capacidade e fornecimento seguro de energia na área. O retrofit substitui todas as linhas aéreas por cabos subterrâneos. Equipamentos de comutação de ramificação de alta tensão são necessários nos nós de carga para facilitar a ramificação de cabos, interconexão de rede em anel e segmentação/isolamento de falhas.

A área do projeto abrange vários edifícios residenciais altos, instalações comerciais e sistemas de iluminação pública, caracterizados por cargas concentradas e requisitos rigorosos de confiabilidade no fornecimento de energia. Devido às estradas estreitas e ao paisagismo denso, o local é inadequado para estações de comutação de grande escala ou salas internas de quadros de distribuição de alta tensão; conseqüentemente, caixas de derivação de cabos totalmente isoladas externas DFW-12 foram selecionadas como equipamento de distribuição de nós.

Problemas antes da modernização

As linhas aéreas originais tinham isolamento deficiente, tornando-as propensas a tropeços e curtos-circuitos durante tempestades, resultando em uma alta taxa anual de falhas.

As conexões de ramais de linhas aéreas ficaram expostas, levando à oxidação e ao superaquecimento ao longo do tempo, o que representava riscos à segurança.

Não houve nós de segmentação ou isolamento; uma falta de ponto único causou cortes de energia em toda a seção da linha, resultando em uma ampla gama de interrupções de serviço.

A expansão da capacidade da linha foi difícil, impossibilitando atender às crescentes demandas de carga de novas estações de carregamento de veículos elétricos, elevadores e sistemas de iluminação.

As linhas aéreas prejudicaram a aparência urbana e não cumpriram os padrões de subsolo urbano e melhoria paisagística.

Plano de Configuração de Equipamentos

Com base no layout dos nós do local e na capacidade de distribuição de energia, foram instaladas caixas de derivação de cabos externas DFW-12 de 10 kV em vários locais ao longo da linha. Essas unidades possuem chaves seccionadoras SF6, suportam configurações de rede em anel e segmentação/isolamento de falhas, têm uma corrente nominal de 630A e são dispositivos classificados para ambientes externos totalmente isolados e selados. Especificações principais:

Modelo: Caixa de ramificação de cabo de alta tensão externa DFW-12

Tensão nominal: 12kV (para redes de distribuição de 10kV)

Corrente nominal: 630A

Estrutura: Unidade externa de piso totalmente isolada, totalmente fechada, livre de manutenção

Características funcionais: Interconexão de rede em anel, ramificação de cabos, segmentação e isolamento de falhas, indicação de linha viva, indicação de falhas

Classificação de proteção: IP44 (adequado para ambientes externos envolvendo chuva, neve, condensação e poeira); Entrada/Saída de Cabo: Ramificação de múltiplos circuitos para atender às necessidades de comutação de cabos de área local

Cenários de instalação e aplicação

A unidade é instalada em espaços verdes disponíveis ao longo de vias residenciais; não requer habitação dedicada ou extensas fundações de engenharia civil, resultando numa área pequena e num curto período de construção. A caixa de derivação DFW-12 segmenta o cabo principal e direciona a energia para salas de distribuição de edifícios individuais e subestações tipo caixa, criando uma estrutura de fornecimento de energia de rede em anel que permite a "segmentação de falhas sem interferência mútua".

Resultados operacionais após retrofit

Confiabilidade da fonte de alimentação significativamente melhorada: Elimina falhas em linhas aéreas; nenhum tropeço ocorre durante as temporadas de trovoadas; as taxas de falhas nas linhas caem mais de 95%.

Escopo de falha controlável: Aproveitando os recursos de segmentação e isolamento da caixa de derivação, uma falta de ponto único isola apenas a seção afetada enquanto mantém a energia para outras áreas, reduzindo drasticamente o escopo das interrupções.

Operação segura e estável: A estrutura totalmente isolada e selada elimina problemas como oxidação, superaquecimento ou vazamento em conexões expostas; oferece resistência externa à corrosão e condensação, garantindo uma operação de longo prazo e livre de manutenção.

Expansão flexível da capacidade: O design do ramal multicircuito permite a conexão direta de novas cargas, estações de carregamento de veículos elétricos ou requisitos de energia adicionais na caixa de ramal, eliminando a necessidade de extensa escavação ou religação.

Aparência urbana limpa e ordenada: Todos os cabos são colocados no subsolo, eliminando linhas aéreas desordenadas e atendendo aos requisitos de padronização e melhoria estética das redes de distribuição urbana.

A caixa de derivação de cabos externa DFW-12 é a escolha preferida para converter redes de distribuição urbanas de 10kV em cabeamento subterrâneo, modernizar áreas residenciais mais antigas e gerenciar a distribuição de carga entre distritos. Em comparação com estações de comutação tradicionais e comutadores de alta tensão, esta solução apresenta um tamanho compacto, custos mais baixos, instalação rápida e um design livre de manutenção, ao mesmo tempo que oferece recursos robustos de rede em anel. É ideal para espaços urbanos restritos, áreas residenciais, distritos comerciais e parques industriais, aumentando efetivamente a confiabilidade da distribuição de energia e simplificando a operação e a manutenção.
