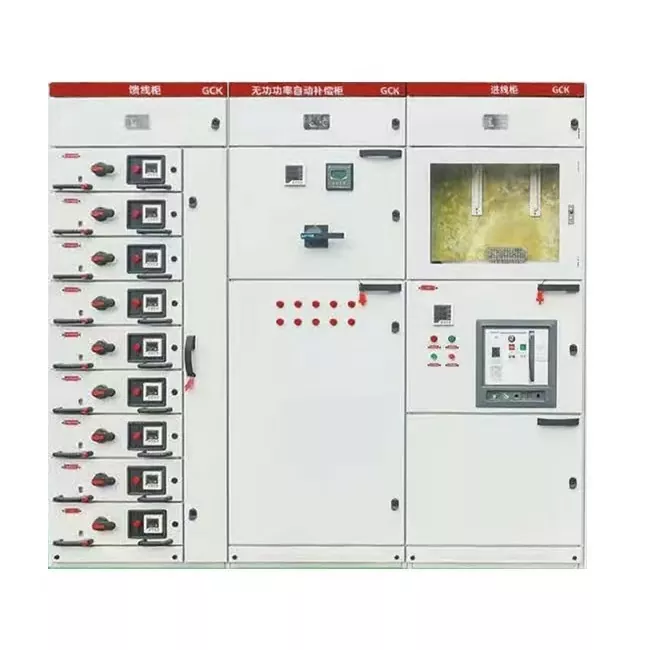

Armário de distribuição extraível GCK

Você ainda está preocupado com o espaço limitado na sala de distribuição? Ou você sofreu uma pequena falha no circuito que forçou o desligamento de toda a linha de produção para manutenção, resultando em enormes perdas econômicas? Embora os gabinetes fixos tradicionais sejam baratos, a manutenção requer uma queda total de energia; embora o sistema MNS de última geração tenha excelente desempenho, seu alto custo muitas vezes impede muitos projetos.

O gabinete de distribuição extraível GCK da Junray Electrical foi projetado precisamente para resolver esse dilema. Abandonamos o design tradicional de gavetas de grande porte e adotamos uma unidade otimizada de 1/2 módulo. Este projeto não apenas reduz significativamente o espaço da sala de distribuição, mas também torna possível a "manutenção desligada", eliminando completamente a ansiedade de tempo de inatividade da máquina causado pela manutenção, e é a escolha perfeita para projetos que exigem desempenho e orçamento.

Principais pontos fortes

A principal competitividade do Armário de Distribuição Extraível GCK reside na sua operação dinâmica e capacidades de utilização do espaço:

Densidade de circuito ultra-alta: Utilizando unidades de gaveta modular de 1/2, um único gabinete pode acomodar até 18 circuitos independentes, o dobro da capacidade dos gabinetes GCS tradicionais. Isto significa que com o mesmo espaço físico, você pode conseguir o dobro da capacidade de distribuição de energia, melhorando significativamente a utilização do espaço.

Alcançando manutenção com “tempo de inatividade zero”: As unidades de gaveta apresentam intertravamentos mecânicos de três posições claros de “trabalho, teste e separação”. Quando um circuito falha, os operadores podem facilmente remover a gaveta defeituosa para manutenção, como substituir uma bateria, enquanto os circuitos adjacentes continuam a operar normalmente, eliminando completamente quedas de energia em toda a linha.

Ótima relação custo-benefício: Em comparação com o caro sistema MNS, nossos gabinetes GCK oferecem a mesma experiência de operação conveniente, ao mesmo tempo que reduzem significativamente os custos de aquisição, ajudando você a se destacar em projetos de infraestrutura com uma melhor relação investimento-produto.

Fabricação Profissional

Como fabricante profissional fundado em 2013, a Junray Electrical possui modernas instalações de produção. Não possuímos apenas certificações oficiais internacionais, como ISO, CCC e CE, mas também temos um conjunto completo de linhas de produção avançadas que vão desde corte a laser até dobra precisa.

Este armário de distribuição extraível GCK é fabricado estritamente de acordo com os padrões internacionais. A estrutura do gabinete é montada com perfis modulares de alta resistência, apresentando rigidez e precisão. O interior é equipado com barramentos de cobre espessos de alta condutividade, com faixa de corrente nominal de 630A a 4000A e corrente suportável de curto prazo de até 80kA, garantindo estabilidade mesmo sob inicialização de carga pesada ou impacto de curto-circuito. Combinado com um nível de proteção IP40, pode isolar efetivamente poeira e objetos estranhos. Seja numa oficina cheia de pó ou numa área comercial com movimento frequente de pessoal, pode garantir a pureza e a segurança dos componentes internos.

Especificações técnicas:

Cenários aplicáveis:

Fábricas de médio porte: Distribuição de energia para linhas de produção principais, com orçamento limitado, mas que exigem operação e manutenção convenientes.

Complexos comerciais: A iluminação e distribuição de energia para shopping centers e edifícios de escritórios não devem permitir cortes de energia.

Hospitais/Infraestrutura: Instalações públicas e parques industriais com requisitos de fornecimento contínuo de energia.

Por que escolher a Junray Electrical?

Escolher a Junray Electrical não é apenas escolher um fornecedor, mas sim escolher um parceiro confiável. Contamos com uma equipe profissional que pode lhe fornecer serviços personalizados com rapidez e precisão. Prometemos oferecer uma resposta rápida global 24 horas por dia, 7 dias por semana. Se você está procurando um Armário de Distribuição Extraível GCK que possa resolver problemas de espaço e operação, não hesite mais. Contate-nos imediatamente para obter consultas técnicas e orçamentos gratuitos.

Estudo de caso

Este projeto envolveu a atualização do sistema de distribuição de energia para uma oficina de fabricação de componentes eletrônicos em grande escala. A instalação opera inúmeras linhas de produção de frequência variável, equipamentos de usinagem de precisão, sistemas centrais de ar condicionado e circuitos automatizados MCC (Centro de Controle de Motor), caracterizados por ciclos frequentes de partida e parada de equipamentos e flutuações de carga significativas. Os gabinetes de distribuição GGD originais do tipo fixo sofriam de circuitos desorganizados e de difícil manutenção; uma falha em um único circuito poderia facilmente afetar toda a seção do barramento, comprometendo gravemente a continuidade da produção.

Para aumentar a segurança da distribuição, a eficiência da manutenção e a estabilidade do fornecimento de energia, todo o sistema de distribuição de baixa tensão da planta foi substituído por um painel extraível de baixa tensão GCK. Essas unidades cuidam da distribuição de energia da oficina, distribuição de iluminação, alimentadores de equipamentos de frequência variável e controle centralizado de compensação de energia reativa.

Problemas antes da atualização

Altos riscos de manutenção e tempo de inatividade prolongado: Falhas em circuitos individuais dos antigos gabinetes fixos exigiam o desligamento da energia de toda a seção para reparos; a complexa fiação baseada em parafusos e os demorados reparos de emergência impactaram severamente a produção da linha de produção.

Alto risco de propagação de falhas: A falta de compartimentos independentes significava que curtos-circuitos ou arcos voltaicos em um circuito poderiam facilmente se espalhar para circuitos adjacentes, causando cortes generalizados de energia.

Dificuldade na expansão da capacidade: Os circuitos de gabinetes fixos careciam de flexibilidade, impossibilitando facilmente adicionar capacidade ou modificar circuitos para novos equipamentos automatizados.

Superaquecimento severo nos pontos de contato: A oxidação dos terminais tradicionais durante a operação de longo prazo causou superaquecimento e disparos frequentes dos gabinetes dos alimentadores de saída durante períodos de pico de carga.

Baixa eficiência de operação e manutenção: a incapacidade de realizar troca a quente ou usar unidades de gaveta sobressalentes significava que a solução de problemas exigia cortes de energia.

Plano de Configuração de Equipamentos

Com base nas classificações de carga da oficina e nos requisitos do processo, o painel extraível de baixa tensão GCK foi instalado em toda a sala de distribuição de baixa tensão. A configuração inclui gabinetes de alimentação de entrada, gabinetes de barramento, gabinetes de alimentação de motores CCM (tipo extraível), gabinetes de compensação de capacitores e gabinetes de iluminação, todos apresentando uma estrutura modular de gavetas e design de compartimento independente. Principais especificações do equipamento

Tipo de gabinete: Painel extraível de baixa tensão GCK

Tensão nominal: 380V/400V

Tensão nominal de isolamento: 660V

Características estruturais: Estrutura metálica totalmente fechada com compartimentos funcionais independentes (compartimentos segregados de barramentos, cabos e gavetas)

Funcionalidade da gaveta: Possui quatro posições – Serviço, Teste, Desconectado e Retirado – permitindo manutenção sem interrupção de energia e substituição rápida por gavetas sobressalentes

Classificação de proteção: IP30

Cenários de aplicação: aplicações CCM (Centro de Controle de Motor) em oficinas industriais, cargas que exigem partidas/paradas frequentes e processos de produção contínua de alta confiabilidade

Destaques da modernização

Design de gaveta modular: Cada circuito de alimentação possui uma gaveta independente, garantindo isolamento mútuo e alta segurança.

Intertravamento duplo (elétrico e mecânico): Evita operação incorreta e inserção/retirada em carga, eliminando acidentes por erro humano.

Projeto seccionado de barramento duplo com gabinete de barramento: permite fonte de alimentação seccionada, balanceamento de carga e isolamento de falhas.

Amplos circuitos de gavetas sobressalentes: Acomoda futuras necessidades de expansão de equipamentos e modificação de processos.

Desempenho operacional pós-retrofit

Eficiência de tratamento de falhas significativamente melhorada: Falhas de circuito único podem ser resolvidas trocando diretamente em uma gaveta sobressalente; o tempo de reparo de emergência é reduzido de 1–2 horas para menos de 5 minutos, minimizando drasticamente as perdas por tempo de inatividade da linha de produção.

Segurança aprimorada: A estrutura do compartimento independente evita completamente a propagação de falhas e a migração do arco, eliminando acidentes de curto-circuito.

Aumento normal da temperatura do equipamento: Contato estável nos contatos primários plug-in; sem superaquecimento devido à oxidação; operação estável durante períodos de pico de carga.

Continuidade aprimorada da fonte de alimentação: A fonte de alimentação seccionada com capacidade de barramento garante que a manutenção em uma seção não interrompa a produção em toda a oficina. Custos reduzidos de O&M: os custos de manutenção do ciclo de vida de 10 anos são aproximadamente 20% mais baixos do que os gabinetes do tipo fixo, eliminando a necessidade de aperto frequente de fixadores ou cortes de energia em grande escala para manutenção.

Resumo do caso

Os gabinetes extraíveis GCK são ideais para cenários que envolvem produção industrial contínua, ciclos frequentes de partida/parada de equipamentos e altas demandas de confiabilidade de fornecimento de energia e eficiência de manutenção. Em comparação com os gabinetes fixos GGD tradicionais, eles oferecem vantagens como intertravamento de segurança, segregação independente, substituição rápida de unidades, expansão flexível e recursos robustos de isolamento de falhas, tornando-os a escolha preferida para CCMs de fábrica e retrofits industriais de distribuição de energia de baixa tensão.
